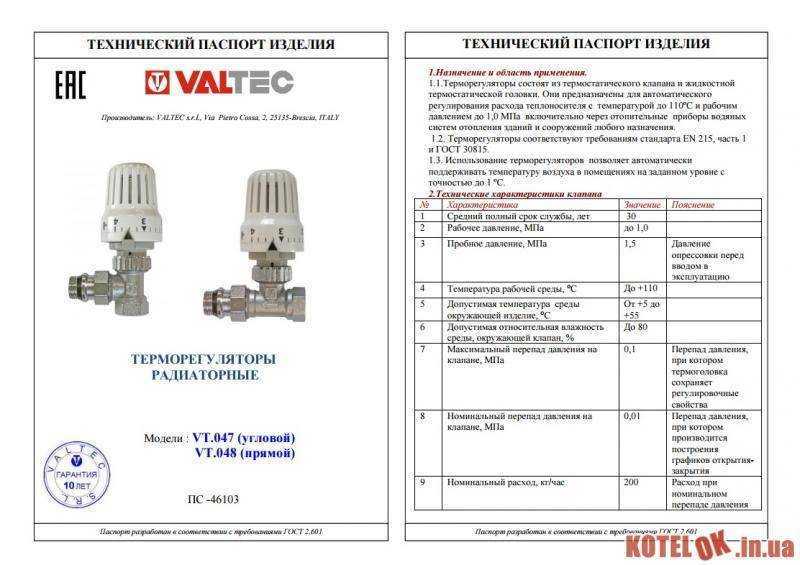

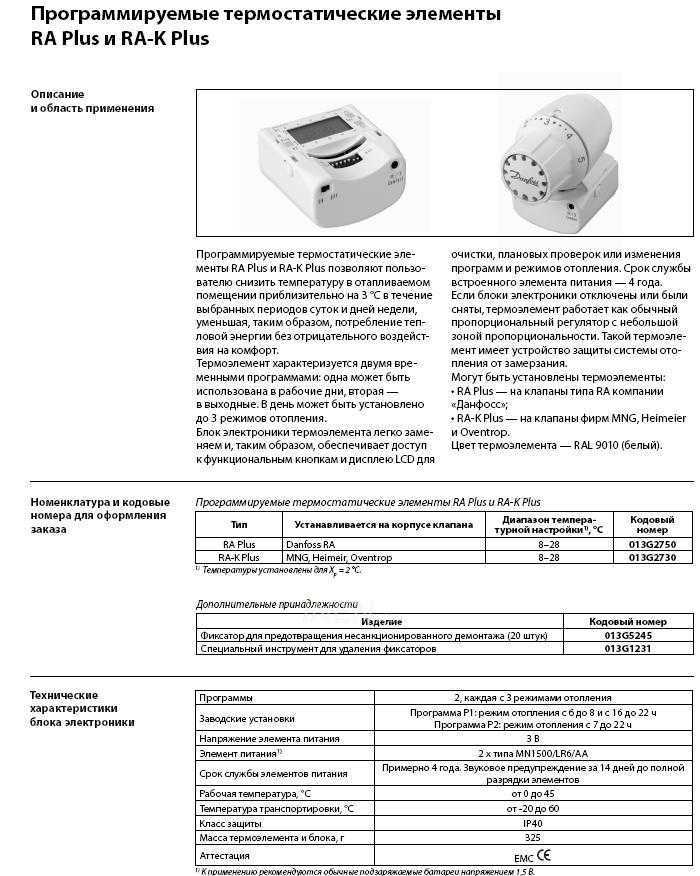

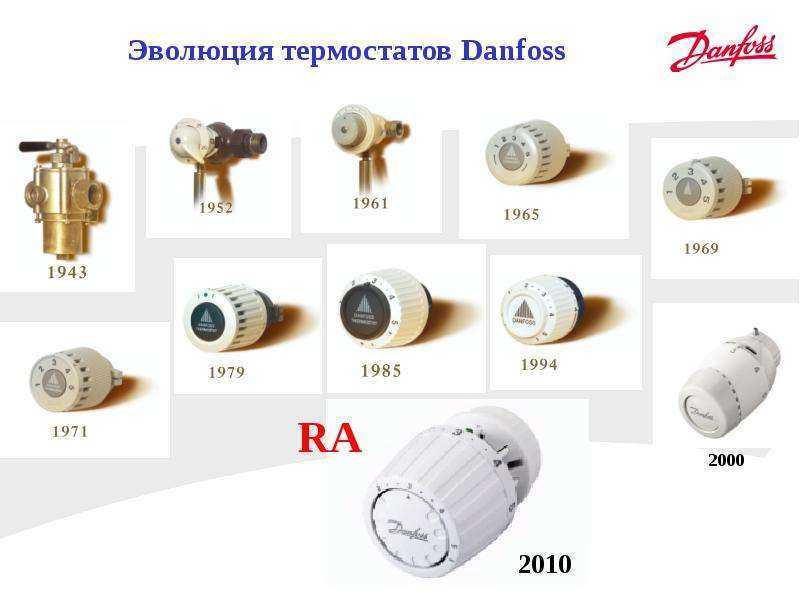

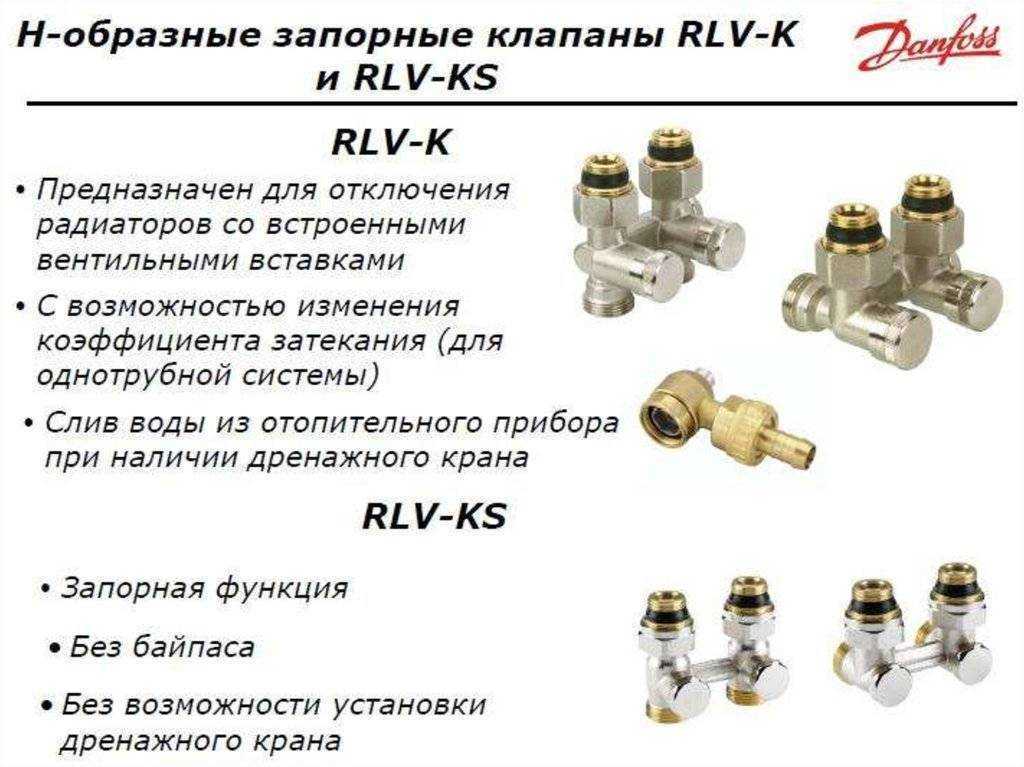

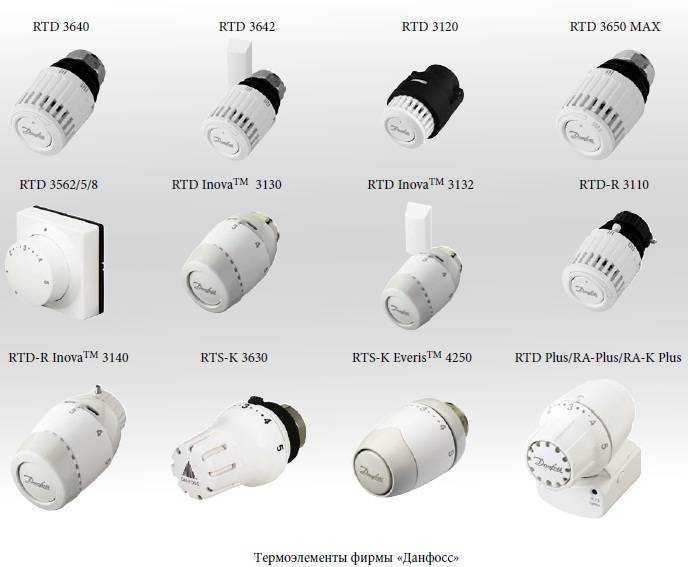

Преимущества терморегуляторов отопления danfoss

Дисплей

Дисплей огромный, занимает большую часть передней панели прибора. Сам дисплей вызывает двойственные ощущения, замеченные мной недостатки прибора связаны в основном с дисплеем.

С одной стороны символы достаточно крупные и довольно легко читаются даже без подсветки.

Но при этом углы обзора «влево-вправо» недостаточно большие, а частота обновления экрана настолько низкая, что мерцание заметно невооруженным глазом, особенно при взгляде сбоку. Сами символы как будто немного «размыты» по краям (особенно заметно на 2 фотографии).

Листайте галерею…

Листайте галерею…

Подсветка экрана достаточно яркая, но заметно неравномерная (символы в верхней части немного блёкнут) и гаснет через несколько секунд после нажатия любой клавиши.

Но вот включить подсветку повторно, без выключения котла или смены режима — невозможно. Первое же нажатие на любую из клавиш управления приведет либо к выполнению её основной функции — выключению термостата вместе с котлом, либо к смене режима работы, либо к изменению времени или температурной уставки. Поэтому встав ночью «до ветру» не получится посмотреть время, не включая в помещении свет или отключив термостат хотя бы на время. На мой взгляд, при погашенной подсветке логичнее было бы вначале включить экран, а только вторым нажатием выполнять какое-либо действие.

Расположение данных на экране следующее:

В верхней части экрана расположена индикация текущего дня недели и времени.

В левой части экрана (самые крупные символы) отображается текущая измеренная температура в помещении. Этот блок данных аж дважды помечен как ROOM TEMP и символом дома с термометром. Дабы не запутались, однако.

Правая половина (ну почти) экрана отведена под режим работы и температурную уставку: cимвол обозначает ручной режим работы; символ указывает на работу по расписанию; ️ указывает на то, что работа котла в данный момент разрешена (но это не гарантирует, что в данный момент в котле горит газ, так как котёл использует ещё и свой датчик температуры теплоносителя); ну а цифры указывают на значение уставки — то есть заданной температуры.

Нижняя часть экрана отведена под символы интервалов дня: подъем и завтрак, рабочее время, полдень, поход с портфелем, возвращение домой и сон.

Настройка терморегулятора

Итак, новая прошивка залита на терморегулятор, теперь его нужно настроить.

После того как на него залита новая прошивка терморегулятор переходит в режим точки
доступа. Нужно подключить к WiFi точке которая называется что-то вроде «Thermostat-Beca_xxxxxx».
Пароль 12345678

После подключения к этой точке доступа можно зайти на этот терморегулятор браузером. Адрес http://192.168.4.1

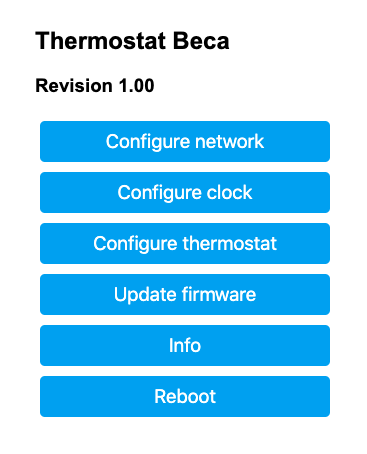

Будет показано меню с кнопками:

Самое главное — это первый пункт. «Configure network». Нужно зайти туда и указать данные про WiFi сеть
к которой должен приконектится термостат. Дальше я в логах роутера увидел какой ip адрес получил
термостат и смог заходить на него по адресе http://192.168.31.40/config
(после того как термостат подключен к сети меню с настройкой находится не на главной странице, а на /config)

Там же где настраивается подключение к WiFi указывается и все данные для подключения к MQTT серверу:

Возможно настроить управление этим терморегулятором и без MQTT сервера, но у меня такой сервер уже
есть (для всяких zigbee устройств), так что мне было удобно использовать именно MQTT.

Вот какие данные приходят в MQTT от этого термостата:

• «deviceOn»: true — означает что термостат включен и будет поддерживать указанную температуру
• «floorTemperature»: 13 — температура пола (то что он снимает с щупа)
• «temperature»: 7 — температура в помещении (то что считывается датчиком в самом устройстве)
• «targetTemperature»: 5 — заданная температура, которую термостат должен поддерживать
• «locked»: true — то что термостат заблокирован, у него сенсорный экран, при блокировке им нельзя управлять с помощью этого экрана

Управление через MQTT следующее.

Если отправить пустое сообщение в топик «thermostatbeca_13610097/things/thermostat/properties», то терморегулятор в ответ пришлет свой текущий статус в этот же топик.

И есть две возможности для того чтобы управлять термостатом. Чтобы установить температуру можно либо
заслать json вида:

в топик «thermostatbeca_13610097/things/thermostat/properties», либо отправить число 30 в
топик «thermostatbeca_13610097/things/thermostat/properties/targetTemperature». И то и другое
установит температуру в 30 градусов. Также можно включать-выключать терморегулятор и устанавливать/снимать блокировку.

Какой температуре соответствует цифра терморегулятора.

Механические регуляторы регулируются путем вращения ручки регулятора. Вращая регулятор по часовой стрелке — увеличиваем холод, против часовой уменьшаем. Цифры на ручке не обозначают температуру в градусах Цельсия , это порядковый номер положения. Они показывают в каком положении регулятора будет больше холод, а в каком меньше. Обычно шкала регулировки холода имеет значения от 1 до 7. Самый слабый холод будет соответствовать цифре 1, максимально холодно будет на цифре 6-7.

Увеличиваем цифру — увеличиваем холод. Рекомендуем устанавливать цифру 3.

Не стоит без необходимости ставить значения 5-7, так как холод достигается более длительной работой компрессора и работает с большей нагрузкой. В некоторых случаях при таких установках терморегулятора холодильник-морозильник может не выключаться. Даже, если ваш холодильник будет отключаться, то значительно увеличиться расход электроэнергии.

• на верхней панели холодильника
• электронное табло вмонтировано в дверь, дисплей на лицевой поверхности двери сообщает информацию о состоянии температуры внутри.

Электронное управление холодильника изменяет режим работы нажатием клавиш-кнопок. В основном используется шкала регулировки от +2 ° С до +8 ° С. Обычно рядом со значением температуры рядом находится кнопка для изменения характеристик. После каждого нажатия на кнопку значение увеличивается на 1 градус. После достижения максимального значения регулировки холодильник автоматически переходит в минимальный диапазон.

Советы от мастеров:

• температура окружающего воздуха сильно влияет на работу холодильника. Чем жарче вокруг, тем тяжелее создать необходимый холод. Большая часть холодильников нормально работает при диапазоне температуры воздуха в 16-32 °C градуса. Хоть холодильники имеют разный климатический класс, задавать летом слишком низкие температуры не следует, поскольку это может вызвать увеличение расхода энергии и нагрузку на холодильник. Выше температура окружающей атмосферы – меньше цифра на регуляторе.
• однозначно сказать какая цифра терморегулятора должна быть выставлена в холодильнике сложно. Температурные показатели в холодильной камере определяются большим числом факторов: техническое состояние, загруженность холодильника, температура в помещении, частота открывания дверей и т.д.
• регулярно проверяйте качество охлаждения или установите стационарный термометр.
• если при повороте регулятора или изменении значения на цифровом табло реальная температура остается прежней, вызовите мастера.

Холодильник – предмет бытовой техники, правильная работа которого зависит от грамотной установки технических настроек. Из этой статьи станет известно: как самостоятельно отрегулировать температурный режим. Сколько градусов должно быть в двухкамерном холодильнике? Какие существуют регуляторы? Как правильно настроить температуру в холодильниках известных торговых марок?

Программирование расписания

Для программирования расписания необходимо выключить устройство клавишей (чтобы экран полностью погас). Затем одновременно нажмите и удерживайте несколько секунд клавиши ️ и , пока не начнет мигать символ часов — вы вошли в режим программирования. Схема программирования не сложная:

• Устанавливаете времяначала интервалачасы, затем минуты. Настраиваемый интервал при этом отображается в нижней части экрана.
• Устанавливаете желаемую температуру выбранного интервала

Повторяете эти шаги 1-2 для всех интервалов:

• сначала будниподъем, ушли на работу, обед, вновь ушли на работу, вечер, сон
• затем два интервала для выходныхподъем, сон.

Для перехода на следующее значение используйте кнопку ️, для изменения значения — кнопки и . После того, как все значения введены и вы вернулись на первый интервал будней, просто выключите устройство и включите его вновь.

Как выбрать терморегулятор для теплого пола

Без правильно выбранного регулятора температуры полноценная эксплуатация отопительной конструкции невозможна. С полностью укомплектованными системами отопления можно сэкономить и электрическую энергию, и финансы. Терморегулятор для теплого пола выполняет простые задачи — с его помощью включается или выключается подогрев в заранее выбранное время. Функция может осуществляться также в соответствии с показаниями прибора.

Выбирая регулирующий прибор для встраивания в отопительную систему, надо учесть мощность — она должна соответствовать тому же показателю у отопительной конструкции. От того, какой терморегулятор установлен и как он работает, зависит не только комфорт в помещении, но и сохранность покрытия на полу.

Среди моделей терморегуляторов выделяют следующие группы:

1. Приборы, благодаря которым удается обеспечивать экономию при работе, — они помогают уменьшить расход энергии, если хозяева жилья какое-то время будут в отъезде. На этот период мощность обогрева немного снижается.
2. Устройства с возможностью программирования датчика температуры обогрева пола. Использование этой функции позволяет задавать период, когда обогрев помещения будет выполняться с требуемой интенсивностью. Команда, которую отдает таймер, передается на регулирующее устройство, после чего оно будет поддерживать заданную температуру на нужном уровне.
3. Интеллектуальные, способные программировать рабочие режимы, где поочередно применяется экономичный и обогревающий. При использовании такого прибора команда от него в нужное время идет сразу к нагревательному элементу. Время определяется в зависимости от заранее заданных пользователем настроек или от перемен в атмосфере снаружи.
4. Приборы, включающие встроенный датчик-ограничитель. Он помогает защитить от перегревания и покрытие на полу, и нагревательный элемент. Особенную пользу приносит использование такого устройства, если на полу уложен ламинат, не переносящий больших перепадов температуры.

Устройство для регулирования температуры выбирают на основании площади помещения. Так, для небольшой комнаты достаточно простого прибора, работа которого не предусматривает возможности программирования. Для больших площадей необходимо подыскивать устройства сложнее, предусматривающие возможность программирования. Для таких целей могут применяться термостаты со специальными датчиками, которые устанавливаются внутри пола.

Приборы для регулировки бывают накладными или встраиваемыми — сведения об этом содержатся в инструкции, приложенной к товару. При выборе надо учесть вид управления, оценить удобство монтажа, настройки и применения для существующих условий.

Расширенные настройки

Для входа в меню расширенных настроек необходимо выключить термостат клавишей (экран полностью погас). Затем одновременно нажмите и удерживайте несколько секунд клавиши и .

Здесь можно изменить следующие параметры:

1. Корректировка температуры: от -9 до +9°С
2. Защита от перегрева: от 5 до 60°С. Совершенно непонятная для меня функция
3. Гистерезис (разница между температурой включения и выключения): от 1 до 5°С
4. Функция AntiFroze: можно только включить или выключить, изменить температуру нельзя
5. Режим недели: 5+2 (по умолчанию), 6+1 или 7+0
6. Максимальная температура: от 30 до 90°С. Имеется в виду максимальная температура, которую можно задать кнопками.
7. Минимальная температура: от 5 до 20°С. Имеется в виду минимальная температура, которую можно задать кнопками.
8. Сброс на заводские настройки. Удерживайте больше 3 секунд для сброса.

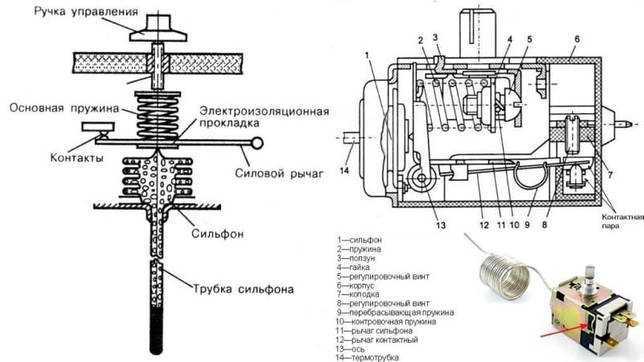

Как устроен и работает терморегулятор

Терморегулятор представляет собой механизм с рычагом и контактами. Это небольшая коробочка с ручкой. С одной стороны у нее находится сильфонная трубка, которая заполнена хладагентом (фреоном), с другой — контакты для подключения к электрический цепи (от 2 до 6 штук). Длина герметичной трубки варьируется от 0,8 до 2,5 м. Обычно она закручена в спираль, что обеспечивает плотное прилегание к стенке испарителя.

Конец капиллярной трубки регулятора холодильника расположен в зоне охлаждения и прикреплен к испарителю. Когда температура снижается, внутри нее понижается давление. Под воздействием пружины гофры сильфона сжимаются, силовой рычаг поворачивается по своей оси и контакты размыкаются. Если температура повышается, давление увеличивается. При этом гофры сильфона расширяются, преодолевая сопротивление пружины, рычаг поворачивается в обратном направлении, контакты замыкаются.

Заданный температурный режим зависит от усилия пружины. При большом усилии контакты замыкаются, и температура будет высокой, при малом — низкой. Усилие зависит от ручки, при ее повороте меняется степень натяжения пружины.

Принцип работы в холодильниках с электронными регуляторами примерно такой же. Капиллярная трубка фиксирует фактические показатели, устанавливается заданный уровень температуры. Электронный модуль управляет данными с нескольких датчиков.

Где используется (сфера применения)

Терморезисторы активно применяются в разных сферах, тесно связанных с электроникой. Они особенно важных при реализации процессов, зависящих от правильности настройки температурного режима.

Такой подход актуален для компьютерных технологий, устройств передачи информации, высокоточного промышленного оборудования и т. д.

Распространенный способ применения терморезисторов — ограничение токов, возникающих в процессе пуска аппаратов.

При подаче напряжения к БП конденсатор быстро набирает емкость, что приводит к протеканию повышенного тока. Если не ограничить этот параметр, высок риск повреждения (пробоя) диодного моста.

Для защиты дорогостоящего узла применяется термистор — элемент, ограничивающий ток в случае резкого нагрева. После нормализации режима температура снижается до безопасного уровня, и сопротивление термистора возвращается до первоначального уровня.

Настройка Home Assistant

Терморегулятор подключен к сети WiFi, он общается с MQTT сервером, им можно управлять с помощью отправки
команд в этот MQTT сервер. Но руками команды в MQTT сервер отправлять не очень удобно. Хочется настроить
Home Assistant, чтобы все управление терморегулятором было из HA.

На GitHub есть большое обсуждение как правильно заводить этот термостат в HA.
Я внимательно перечитал весь этот тред, потом достаточно долго провозился,
но сделал конфиг чтобы терморегулятор работал с HA именно так как бы мне хотелось.

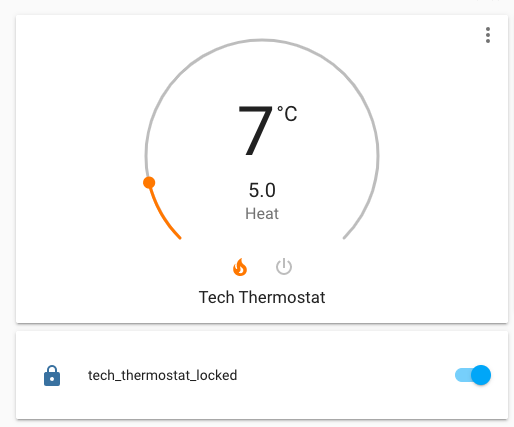

В итоге очень доволен. Вот что у меня получилось:

Термостат работает так как я ожидаю. Через интерфейс HA его можно выключить, а потом
включить. Можно установить температура. Это все делается через привычный контрол термостата.

Еще через интерфейс HA его можно заблокировать и разблокировать. Честно говоря,
я совершенно не планирую управлять им с помощью нажатия на сенсорный экран на самом
устройстве. Скорее всего я всегда буду держать его в заблокированном состоянии и
уберу из интерфейса контрол блокировки/разблокировки. Но на первом этапе
я решил его оставить (на всякий случай).

Плюс я отдельно создал сенсор в который пишу температуру теплого пола. Я не очень
понимаю зачем мне она нужна. Терморегулятор поддерживает температуру опираясь
на данные не с щупа, а из встроенного датчика (кстати, я не знаю
как это изменить, в mqtt я такого не видел, возможно это нужно настроить на
устройстве физически). Но для интереса я решил ее тоже завести в HA.

Для меня было удивительно, но встроенный датчик температуры вполне прилично
измеряет. Вот график. Зеленая линия это данные со встроенного датчика.
Красная линия — это температура с устройства на базе Wemos D1 Mini и AM2302 которое я сам спаял,
которое находится в этой же комнате.

Основные настройки терморегулятора E 51.716

Установка времени и настройка режимов терморегулятора: ручного, программируемого, комфортного.

Выбор режима работы

Нажмите кнопку для выбора ручного или программного режима работы. Для выбора режима комфорта, находясь в программном режиме, используйте кнопку и .

Установка даты и времени

Для установки времени и дня недели одновременно нажмите и удерживайте в течение 5 секунд кнопки и . Используйте кнопки и для установки минут, нажмите кнопку для сохранения введенных данных. Аналогично укажите час и день недели, каждый раз сохраняя введенные данные нажатием кнопки .

Включение/отключение блокировки кнопок

Одновременно нажмите и удерживайте в течение 5 секунд кнопки и для включения/отключения блокировки кнопок (загорится символ, обозначающий включенную блокировку).

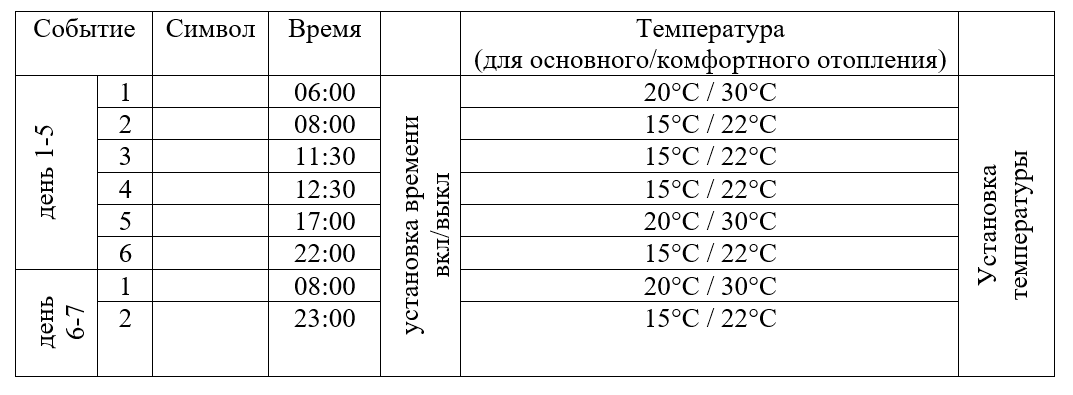

Программирование временных событий и температуры

Нажмите и удерживайте кнопку в течение 5 секунд для начала программирования

Программирование временных событий и температуры

Настройка работы системы отопления под управлением комнатного термостата

На газовом котле под управлением двухпозиционного термостата настройку температуры отопительной воды обязательно устанавливают на максимум. Такой, какой её устанавливали зимой в самые морозы (65 оС).

Комнатный термостат, который управляет работой котла, выгодно устанавливать в самом большом помещении дома. Радиаторы в помещении, в котором установлен термостат, не должны иметь автоматических вентилей, регулирующих расход теплоносителя.

В других комнатах на каждом радиаторе рекомендую установить термостатический вентиль, который регулирует расход теплоносителя через радиатор в зависимости от температуры в помещении. Это позволит избежать «перетопа», держать в доме более низкую, но комфортную температуру воздуха.

Подробнее: Как уменьшить большой расход газа котлом на отопление дома.

Еще статьи на эту тему:

Заливка прошивки по воздуху

Существует специальный проект https://github.com/ct-Open-Source/tuya-convert
с помощью которого можно заливать кастомные прошивки на разные устройства, которые умеют взаимодействовать с Tuya.

С помощью этого проекта можно залить файл с прошивкой на терморегулятор Moes BHT-002-GBLW.

Как работает этот проект. Софт этого проекта запускается на компьютере, он переводит WiFi карту в режим точки
доступа. Tuya устройство переводится в режим настройки. Устройство видит точку доступа, подключается
к ней и софт говорит что устройство должно залить на себя указанную прошивку. Устройство выполняет эту
команду и после выключения-включения на устройстве работает уже новая прошивка.

Этот софт работает на linux. Самый простой способ запустить этот софт, если у вас есть
отдельный компьютер, ноутбук или raspberry pi с linux на борту. Но можно
запустить этот софт и с помощью VirtualBox на mac или на Windows.

Я запускал этот софт на моем старом ноутбуке на который я специально для этой задачи
поставил свежую Ubuntu 18.04. Но оказалось что этот софт очень требователен к WiFi
карте. Встроенная в ноутбук карточка ему не подошла (по какой-то причине не смог
создать из нее точку доступа). Поэтому я подключил к своему старому ноутбуку usb WiFi
карту от Raspberry Pi, которая у меня, к счастью, была.

В самом начале, я еще попробовал запустить этот софт на моем основном ноутбуке. Это
macbook. В репозитории с проектом я увидел что там есть Dockerfile и я попробовал
скомпилировать и запустить этот софт на своем маке. Образ собирается и из него
можно запустить контейнер, но он сразу же ругается на то что не
нашел подходящую WiFi карточку и завершает работу:

Я не стал пытаться запустить этот софт на маке, а пошел по более простому пути — взял ноутбук
с linux (благо у меня было такое устройство).

После того как есть устройство на котором можно запустить этот софт дальше все очень просто.

На устройстве собирается этот софт:

Потом нужно взять файл «WThermostat_1.00.bin» из репозитория https://github.com/klausahrenberg/WThermostatBeca и положить его в папку «files/», к тем файлам которые там уже есть.

Потом нужно запустить этот софт:

Все, софт работает. После этого нужно сделать то о чем говорит софт:

1. Подключаться к wifi сети с другого устройства (я подключал свой iPhone)
2. И перевести терморегулятор в режим настройки

Для того чтобы терморугулятор перешел в режим настройки нужно:

• Выключить устройство (средняя кнопка)
• Зажать на устройстве кнопку вниз (самая правая кнопка) на 8 секунд
• Экран на устройстве начнет мигать

Потом нужно отвечать на вопросы которые софт спрашивает. Один из последних вопросов, который задаст
софт — какую прошивку нужно залить на устройство. Нужно выбрать «WThermostat_1.00.bin»

Прошивка устройства у меня заняла меньше пяти минут с момента запуска «./start_flash.sh».

(но на подготовительные этапы у меня ушло много часов (попробовать на маке в докере, не работает, найти старый ноутбук, там слишком старая ubuntu,
поставить новую ubuntu, узнать что не работает со встроенной WiFi карточкой, найти usb WiFi карточку))

Как проверить и отремонтировать

Проверить термостат Индезита или любого другого холодильника в домашних условиях можно несколькими способами. Основные из них:

• Проверка сильфона. Так можно оценить исправность элемента, не снимая и не разбирая его. Однако для проведения работ требуются некоторые навыки. Если человек разбирается в устройстве термореле, он быстро найдет пластину, расположенную возле маленькой оси, к которой подсоединяется регулятор. Планку пробуют подвигать, поворачивая ручку. Если пластина закреплена прочно, она не сдвигается и не издает щелчков, реле нужно заменять.
• Проверка тестером. При ремонте бытовой техники рекомендуется пользоваться мультиметром. Для проверки термостат вынимают. При необходимости замены его все равно придется извлекать. Мультиметр переводят в режим омметра. Сопротивление контактов должно быть минимальным.
• Проверка с помощью холодной воды. Случается такое, что термодатчик нормально работает после снятия, после установки в холодильник деталь начинает функционировать некорректно. Объясняется это редкой поломкой, при которой регулятор не может смыкать и размыкать контакты. При высокой температуре элемент работает нормально. Для проверки деталь кладут в стакан с холодной водой. Через несколько минут реле нужно прозвонить мультиметром, переключенным в режим проверки цепи. Появление цифры 1 на экране тестера свидетельствует о поломке.

Порядок ремонта терморегулятора включает следующие этапы:

• поиск детали;
• отсоединение капиллярной трубки от испарителя или ее извлечение из корпуса;
• отсоединение регулятора температур;
• замена сильфонной трубки соответствующей новой деталью;
• закрепление пластинки на испарителе;
• подсоединение всех необходимых проводов и возвращение реле в прежнее положение.

Плагин BRT-100 TRV. Настройки в приложении

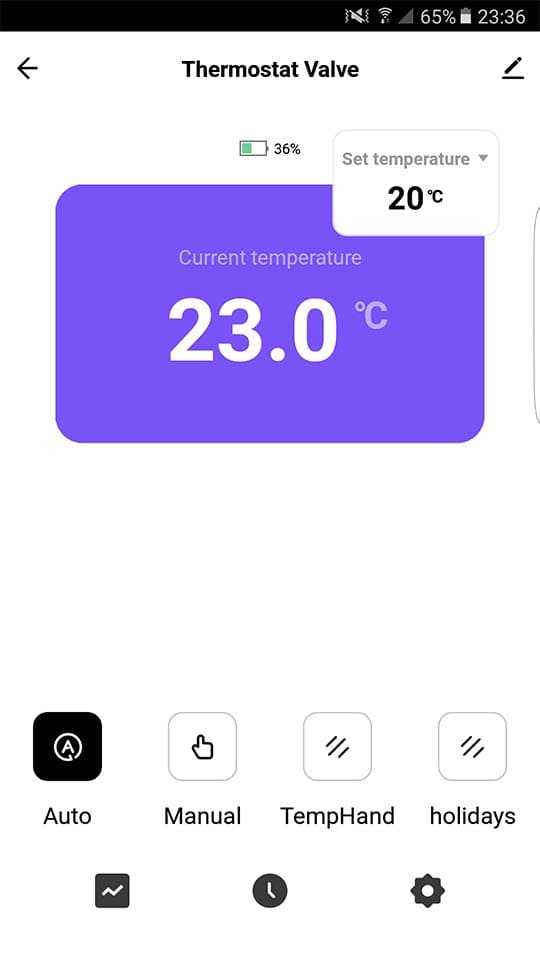

На главном экране плагина отображается текущая температура в комнате, чуть выше можно задать поддерживаемую температуру. Внизу – выбор режима работы:

• по расписанию;
• ручной, путем задания поддерживаемой температуры;
• режим отпуска с поддержанием температуры в 15 градусов Цельсия определенное количество дней;
• временный ручной режим.

При выборе последнего режима, термоголовка будет поддерживать заданную температуру и автоматически вернется к работе по расписанию в следующий временной промежуток. Как я понял – данный режим недоступен при автономной настройке и доступен только через приложение.

Еще ниже можно:

• посмотреть график изменения температуры (как за текущую дату, так и за предыдущие);
• настроить расписание (единое для будней и отдельное для субботы и воскресенья);
• перейти в расширенные настройки.

Меню расширенных настроек дублирует аналогичное меню, доступное при автономной настройке устройства. Тут есть защита от детей, режим открытого окна, включение эко режима и т д.

Так же, как и другие умные устройства Tuya, термоголовка для радиатора Moes может участвовать в различных сценариях автоматизации.

В сценариях возможно использование термоголовки в качестве действия. Т е что-то произошло – термоголовка реагирует определенным образом. И скажу сразу, я ожидал увидеть всего 2 доступных действия, а их тут оказалось больше 10. По сути в сценарии можно изменить практически все ее настройки. Но нет ожидаемых действий – убрать или выдвинуть штифт. Но можно реализовать данное действие выбрав ручной режим работы и задав нужную температуру. Таким образом можно привязать ее к внешнему датчику температуры. Сам не пробовал, ввиду отсутствия такого датчика, но причин, почему это не будет работать – не вижу.

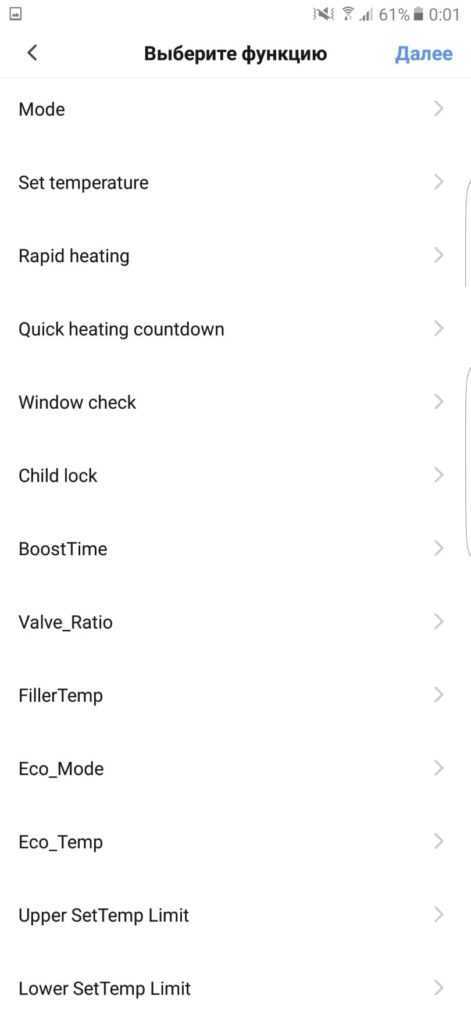

Полный список вариантов действий в сценарии привожу на скриншоте ниже.

Общий принцип действия

Терморезисторы делаются максимально чувствительными к изменению температурного режима, ведь на этом принципе они и работают. При отсутствии нагрева атомы, входящие в состав детали, находятся в правильном порядке и формируют длинные ряды.

В случае нагрева количество активных «переносчиков» заряда растет. Чем больше таких единиц, тем выше проводимость материала.

При изучении кривой зависимости сопротивления от температуры можно увидеть характеристику нелинейного типа. При этом лучшие характеристики терморезистор показывает в диапазоне от -90 до +130 градусов.

Важно учесть, что принцип действия таких деталей строится на корреляции между температурным режимом и металлами в составе детали. Сам терморезистор изготавливается с применением полупроводниковых составов (оксидов, марганца, меди, никеля, силикатов, железа и других)

Такие компоненты способны реагировать на малейшее изменение в температуре

Сам терморезистор изготавливается с применением полупроводниковых составов (оксидов, марганца, меди, никеля, силикатов, железа и других). Такие компоненты способны реагировать на малейшее изменение в температуре.

Создаваемое электрическое поле подталкивает электрон, который перемещается до момента удара об атом. По этой причине движение электрона затормаживается.

При росте температуры атомы двигаются активнее. При таких обстоятельствах исходный актом быстрее столкнется с другим элементом. В результате возникает дополнительное сопротивление.

После снижения рабочей температуры электроны «падают» в нижние валентные уровни и переходят в невозбужденное состояние. Иными словами, они меньше перемещаются и не создают такого сопротивления.

В случае повышения температуры растет и показатель R. Но здесь нужно учесть тип терморезистора, от которого зависит принцип повышения и роста сопротивления при изменении температурного режима.

Электромеханика

Такая панель управления позволяет точнее устанавливать и контролировать режимы работы духового шкафа. Поэтому здесь используются свои значки – в гораздо большем количестве. И хотя у разных производителей может быть свой набор пиктограмм, крупные и наиболее популярные марки вроде Siemens, Bosch, Electrolux и Hotpoint-Ariston предпочли упростить задачу своим покупателям и придерживаются примерно одинаковой системы обозначений.

• Горизонтальная линия с поднимающейся над ней волнистой «струйкой пара» (одной или тремя) – поддержка температуры готовых блюд на уровне +60..+100 °С.
• Пирог в форме с тремя вертикальными волнистыми линиями – так называемый режим Гратен, позволяющий создавать коричневую запеченную корочку на поверхности блюд.
• Те же три волны, но уже сами по себе, или иконка «Солнце» обозначают режим сушки.

Кроме этого на панелях многофункциональных духовых шкафов можно встретить значки, соответствующие таким режимам как: подогрев тарелок перед подачей, приготовление йогуртов и закваски («Стаканчик»), расстойка дрожжевого теста, стерилизация консервов.

Сегодня появилось довольно много дополнительных пиктограмм для различных режимов конвекции. Рядом с вентилятором могут быть такие обозначения:

• LTC – медленное приготовление, благодаря которому большие запеченные куски мяса получаются сочнее.
• Три капли – дополнительная обработка продуктов горячим паром.
• «Листочек» – так называемый режим эко с минимальными затратами электроэнергии.
