Защита от протечек воды нептун: обзор системы контроля протекания воды

Установка блока управления Нептун neptun

Блок управления рекомендуется устанавливать в месте
удобном для обслуживания и оповещения хозяев в случае протечки.

Напряжение питания на блок управления и
электромагнитный клапан должно быть подано из силового шкафа и
обязательно через УЗО (на 30 мА). К блоку управления подвести фазу и
ноль. Электромагнитный клапан подключается к блоку управления
специальным кабелем, входящим в комплект поставки.

1 — блок управления без внешней
панели;2 — датчики протечки воды;3 — клапан электромагнитный
нормально открытый;4 — клеммные контакты;5 — распаечная
коробка

Перед установкой блока управления:

— подготовьте отверстие в стене для установки блока
управления;- подготовьте в стене углубление для проводов питания
~ 220 В, идущих от силового шкафа (через УЗО); — подготовьте в
стене каналы для укладки проводов от места установки блока
управления до каждого датчика и до каждого электромагнитного
клапана; — установите распаечную коробку в стене- снимите
пластмассовую крышку; — снимите печатную плату, отвернув два
винта; — установите и закрепите монтажную коробку (корпус
главного блока) в стене; — выполните соединение проводов.

Установка электромагнитных клапанов

Подключение электромагнитного клапана к главному блоку
необходимо производить специальным проводом данного комплекта,
предназначенным для влажных помещений. Клапан обязательно заземлить.
Реальный срок службы клапана 8—10 лет. Следует заметить, что клапан
в открытом состоянии не требует потребления питания. В закрытом
состоянии, потребление составляет 8 Вт.

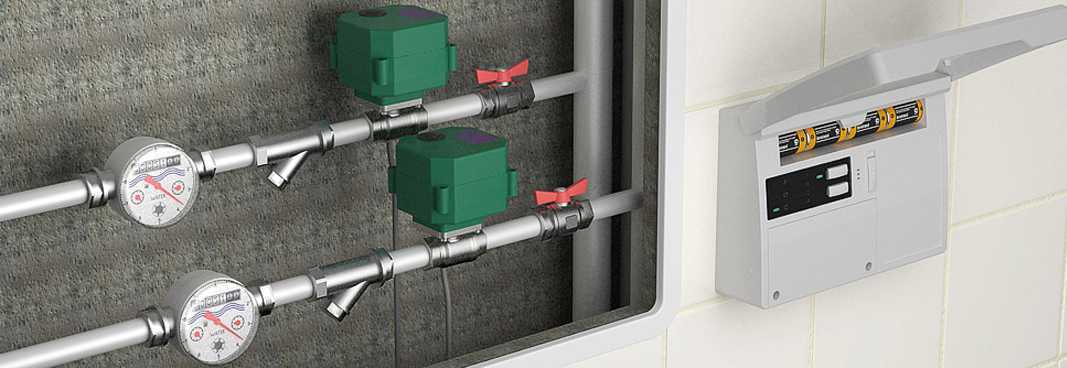

Электромагнитные клапаны устанавливаются на вводе труб
водоснабжения после ручных вентилей или шаровых кранов.
Устанавливать электромагнитный(е) клапан(ы) вместо ручных вентилей
категорически запрещается! Для продления срока службы рекомендуется
установить в магистрали хотя бы простейшие фильтры.

Что делать, если модуль подключился, но «в сети не обнаружен»?

В первую очередь необходимо убедиться, что прибор подключился к сети Wi-Fi, а у раздающего устройства (роутера/точки доступа) имеется выход в интернет (т.е. открываются сайты). Все в порядке, но все равно ничего не работает?

• Наиболее распространенной причиной могут являться закрытые порты 6350, 1883, 8883,1884. Чтобы это исправить, вам необходимо обратиться к вашему интернет-провайдеру.
• Если порты уже открыты, то нужно выполнить принудительное перенаправление.
• Если прибор по-прежнему не имеет доступ в интернет и не обновляется, рекомендуем еще раз проверить, все ли параметры сети заданы верно. Также убедитесь в правильности первичной настройки устройства.

Разновидности комплексов

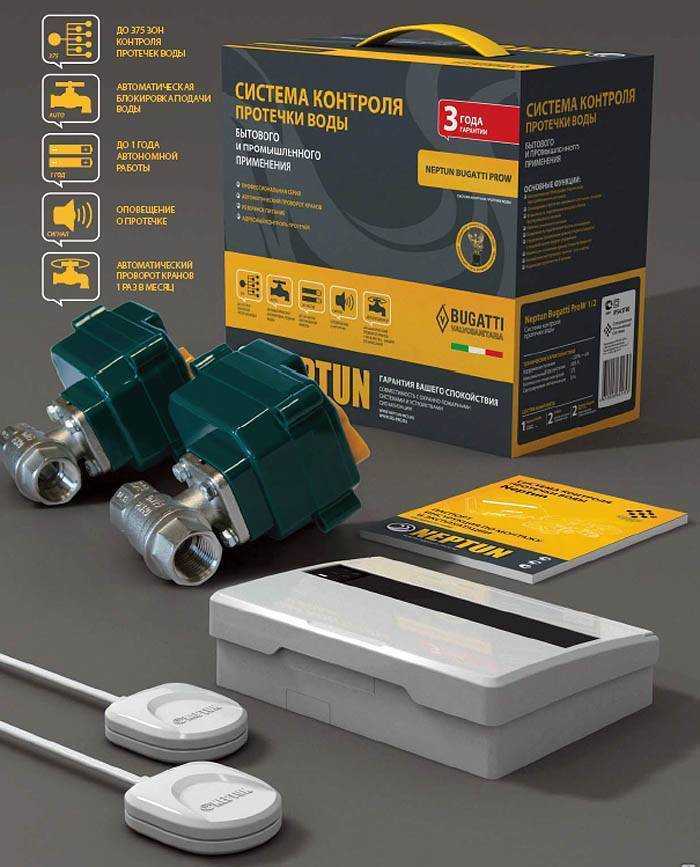

Фирма «Нептун» делает комплексы управления протечками, состоящие из таких комплектующих:

• датчиков протечек;
• модулей управления;
• шарового крана с электроприводом.

Схема системы контроля утечки воды Нептун

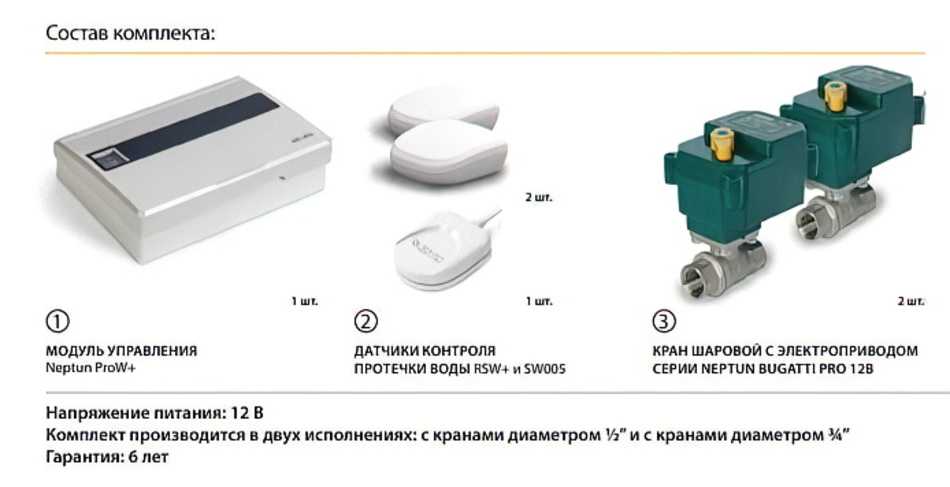

Фирма «Нептун» реализовывает продукцию в следующих комплектах:

• Neptun Base Light. Недорого стоит за счет использования лишь одного крана. Он изготовлен в Италии, а остальные компоненты в комплекте — отечественные. Устанавливается комплекс в квартирах, где обеспечивается газовое водоснабжение с подведенной холодной водой.
• Neptun Base. Представляет собой продукцию среднего ценового сегмента и имеет оптимальную для среднестатистического пользователя комплектацию — 1 базу, 3 датчика и 2 крана.
• Neptun ProW. Эта продукция фирмы «Нептун» также представлена в среднем ценовом сегменте. Однако она имеет более широкий функционал, чем базовый комплект. Контроллер обеспечивает резервное питание и дает информацию о конкретном месте протечки. Работает комплекс на напряжении 12 В и свободно интегрируется с «умным домом». В комплект входят только 3 датчика, но их, как и краны, можно докупить поштучно.
• Aquacontrol. Изготавливается, в отличие от предыдущей продукции Neptun, из китайских комплектующих, что объясняет ее дешевизну. Содержит в комплекте контроллер, 2 крана, а также пару датчиков.

Схема для подключения контроллера и остальных компонентов есть в комплекте поставки. Имея базовые навыки и знание электрики, вы можете по схеме осуществить подключение всей системы к «умному дому», а при необходимости — дополнить комплекс дополнительными составляющими. Главное требование при установке — не ставить контроллер в месте, где на него может попасть вода.

Как работают системы защиты от протечек?

Такое оборудование имеет определенное название: это СППВ — система предотвращения протечек воды. Такой комплект можно без преувеличения назвать самым эффективным способом борьбы с всенародным «стихийным бедствием» — потопом, случающимся неожиданно. Постоянная проверка состояния труб и сантехнических приборов еще не гарантия того, что протечка обнаружится вовремя, однако СППВ поможет уберечь мебель, напольные покрытия, даст шанс предотвратить «разборки» с соседями, а значит, сохранит нервы и деньги.

На российском рынке есть довольно большой выбор таких систем. Одни являются достаточно простыми конструкциями, поэтому имеют приемлемую цену, другие, напротив, технологичнее, потому обходятся дороже. В обоих случаях принцип работы одинаков: если на датчик попадает влага, то защитная система в течение 2-10 (или более) секунд успевает заблокировать подачу воды, поэтому «вселенского» затопления хозяевам удается избежать.

Элементы устройства

Помимо датчиков (круглых, прямоугольных), сигнализирующих о ЧП, большинство систем защиты имеет еще несколько основных элементов. К ним относятся:

• контроллер (блок или модуль управления), получающий и обрабатывающий информацию от датчика;
• краны, оснащенные сервоприводом (электроприводом), они быстро перекрывают подачу воды;
• сигнальное устройство, которое оповещает жильцов дома или квартиры о ЧС.

В некоторых системах присутствует модуль GSM, он передает сигнал «тревоги» на мобильный телефон.

Чтобы датчик сработал, он должен намокнуть, однако нескольких капель воды для этого недостаточно. Поверхность прибора обязана полностью покрыться влагой. После того как это произойдет, контакт его замкнется, а радиосигнал начнет передаваться контроллеру.

Последнее устройство выполняет сразу две функции: включает электропривод и одновременно начинает оповещать о возникшей протечке. Снова открывает краны блок управления только тогда, когда от датчиков поступает сигнал о том, что они стали сухими, а значит, авария успешно устранена.

Устройства могут быть проводными или беспроводными. В первом случае датчики соединяются непосредственно с контроллером, поэтому прибор может «видеть» их. Беспроводные удобнее в монтаже, однако работоспособность такой защитной системы придется регулярно проверять.

Места установки защитных систем

Все элементы фиксируют на «своих» местах. Датчики располагают там, где в случае потопа может появиться вода: под ванной, раковиной, под стиральной машиной и/или на полу за унитазом, под потенциально опасными соединениями. Блок управления помещают на стену. Если выбрана проводная конструкция, то расстояние между ним и датчиками ограничивает длина проводов.

Краны-отсекатели ставят после счетчиков. Большинство систем может работать как от сети, так и от батарейки 12 В, есть только беспроводные модели. Плюс последнего варианта — безопасное использование в «законно-мокрых» помещениях, универсального — возможность перехода на автономную работу при отсутствии электричества.

Датчики

Защита от протечек воды Нептун имеет два типа проводных и беспроводных датчиков. В датчиках любого типа устанавливается плата, которая предназначена для защиты от случайного срабатывания. Для исключения ложных срабатываний контакты разнесены на определенное расстояние. Тревога срабатывает, только если оба контакта находятся в воде.

Датчики Neptun могут быть проводными или беспроводными

Есть проводные датчики для наружной установки: их контакты расположены внизу корпуса. Их просто кладут на поверхность. Есть модификация для скрытого монтажа – «заподлицо» с уровнем отделочного материала (напольной плитки). Эта версия имеет правильную круглую форму диаметром 54 мм. Под них удобно проделать дырочку «короной». Функционально они ничем не отличаются. Напольный вариант доступен с разной длиной кабеля – 2, 5 и 20 метров. Как видите, датчики существуют для разных случаев и требований.

Беспроводные датчики имеют разную дальность действия: 50 м в прямой видимости (RSW) и без ограничения дальности (SSW 01). Вторая опция также включает саму звуковую сигнализацию. Такой вариант подходит для наблюдения за устройствами, расположенными удаленно от дома: приямок с установленной помпой, туалеты и т.д.

Монтаж системы защиты от потопа «Нептун»

Рекомендуется следующая последовательность установки системы контроля протечки воды (затопления), согласно основной схеме соединения входящих в комплект «Нептун» элементов:

• разметка мест установки главного блока, датчиков и электромагнитных клапанов;
• прокладка монтажных проводов, согласно схеме соединения;
• врезка электромагнитного клапана;
• установка датчиков протечки воды;
• установка блока управления;
• подключение и наладка системы;

Перед началом установки представьте себе расположение всех частей комплекта контроля протечки воды и составьте схему его размещения

Важно убедиться, что при выбранной схеме установки Вам хватит длины соединительных проводов. В разделе «структура системы» представлен возможный план размещения комплекта контроля протечки воды в стандартной квартире многоэтажного дома

Установка датчиков протечки воды

Возможны два варианта установки датчика протечки воды. Вариант 1. Рекомендуется устанавливать датчики протечки воды в полу (врезать в плитку, покрытие) в местах наиболее вероятного скопления воды при протечках. Монтируются датчики в пол контактными пластинами вверх. Провод подводится в гофрированной трубке. Выступ датчика протечки воды над линией пола (3—4 мм) позволяет исключить ложное срабатываение.

Вариант 2. Если установка датчика протечки воды в пол невозможна, то рекомендуется уложить его на пол контактными пластинами вниз. Провод свободно лежит на полу. Точечные выступы на корпусе датчика не позволяют контактным пластинам касаться пола, что предотвращает ложное срабатываение датчика протечки воды

Важно, чтобы способ установки датчика и крепления допускал демонтаж датчика с кабелем в случае выхода его из строя

При подключении датчиков протечки воды к блоку управления обратите внимание на различную расцветку проводов в монтажных концах. Необходимо соединить концы провода в соответствии со схемой: красный провод — +U1; желтый провод к клемме IN; зеленый к GND, согласно маркировке на клеммном контакте блока управления

Установка блока управления

Блок управления системы контроля протечки воды (затопления) рекомендуется устанавливать в месте удобном для обслуживания и оповещения хозяев в случае протечки.

Напряжение питания на блок управления и электромагнитный клапан должно быть подано из силового шкафа и обязательно через УЗО (на 30 мА). К блоку управления подвести фазу и ноль. Электромагнитный клапан подключается к блоку управления специальным кабелем, входящим в комплект поставки.

1 — блок управления без внешней панели; 2 — датчики протечки воды; 3 — клапан электромагнитный нормально открытый; 4 — клеммные контакты; 5 — распаечная коробка

Перед установкой блока управления:

• подготовьте отверстие в стене для установки блока управления;
• подготовьте в стене углубление для проводов питания

220 В, идущих от силового шкафа (через УЗО);

подготовьте в стене каналы для укладки проводов от места установки блока управления до каждого датчика протечки воды и до каждого электромагнитного клапана; установите распаечную коробку в стене

Перед установкой блока управления:

• снимите пластмассовую крышку;
• снимите печатную плату, отвернув два винта;
• установите и закрепите монтажную коробку (корпус главного блока) в стене;
• выполните соединение проводов.

Установка электромагнитных клапанов

Подключение электромагнитного клапана к главному блоку необходимо производить специальным проводом данного комплекта, предназначенным для влажных помещений. Клапан обязательно заземлить. Реальный срок службы клапана 8—10 лет. Следует заметить, что клапан в открытом состоянии не требует потребления питания. В закрытом состоянии, потребление составляет 8 Вт.

Электромагнитные клапаны устанавливаются на вводе труб водоснабжения после ручных вентилей или шаровых кранов. Устанавливать электромагнитный(е) клапан(ы) вместо ручных вентилей категорически запрещается! Для продления срока службы рекомендуется установить в магистрали хотя бы простейшие фильтры

Подключение и проверка

Провода от датчиков протечки воды обрежьте по месту, зачистите проводники и соедините между собой, соблюдая расцветку. Подключите датчики к клеммным контактам блока управления.

Для подключения электромагнитного клапана используйте специальный провод из комплекта. Клапан обязательно должен быть подключен к защитному заземлению. Провод питания блока управления подключается в последнюю очередь.

Для бесперебойной работы комплекта контроля протечки воды рекомендуем не реже одного раза в три месяца очищать мягкой тряпочкой контактные пластины датчика протечки воды от пыли и жира.

Что нужно для обращения в службу поддержки?

Если все рекомендации выполнены, но вы все равно испытываете проблемы при работе устройства, рекомендуем написать письмо в службу технической поддержки. Для того, чтобы наши специалисты смогли помочь вам, понадобится следующая информация:

• Модель вашего прибора.
• Модель и версия операционной системы устройства, на котором уставлено приложение.
• Версия приложения/когда было скачано и установлено.
• Ваш логин в приложении (как правило, это адрес почты, указанный при регистрации).
• Снимок экрана мобильного телефона («Настройки» > «Информация об устройстве»).
• Модель роутера Wi-Fi.
• Наличие репитеров/ретрансляторов, их модели и имя сети.
• Название провайдера домашнего интернета.
• Примерное расстояние от прибора до роутера в прямой видимости и наличие помех (стены, перекрытия).
• Опишите какие действия вы предпринимали, и что при этом получилось.

Принцип работы

 Составляющими компонентами Neptun Aquacontrol являются:

• датчики для контроля протеканий;
• управляющий блок-контроллер;
• краны шаровые с электроприводом, для блокировки потока воды.

При появлении утечки, модуль управления Neptun считывает данные с датчиков и подает напряжение на краны шаровые с электроприводом, тем самым блокируя подачу воды в трубе и включает сигнал оповещения. Когда авария будет устранена, подачу воды можно возобновить простым нажатием кнопки на блоке управления. Теперь рассмотрим детальнее каждый элемент системы.

Датчик

Датчик обнаружения протеканий – инновационное устройство, разработанное производящей компанией. Он представляет собой устройство, которое с помощью проводов подключается к источнику питания. При попадании влаги на пластины датчика, система включает звуковой или световой сигнал и передает оповещение на контроллер.

Также, при контакте с водой, в нем резко снижается сопротивление что исключает возможность замыканий. Устанавливается в местах вероятных протечек и совершенно незаметен.

Блок-контроллер

Управляющий блок-контроллер состоит из лицевой панели, выполненной из пластика, платы и монтажной коробки.

Лицевая панель оборудована кнопкой включения. Есть индикатор, светодиод, оповещающий об аварийном состоянии системы. Плата оснащена трансформатором, предохранителем, электронной схемой и зажимом. Аппарат обрабатывает поступающие от датчиков сигналы, управляет закрытием клапанов в случае аварии. Выдает звуковые и световые сигналы, обеспечивает питание элементов системы. Один контроллер может следить за четырьмя датчиками. Устанавливается на постоянное удобное место.

Внимание! Перед тем, как первый раз включить модуль, определите, будете ли Вы пользоваться резервным источником питания. Если нет, оставьте отсек пустым

 Модуль запомнит, были ли установлены элементы питания, и если нет, то в дальнейшем не будет сигнализировать об их разряде.

Кран шаровый с электроприводом

Вот так выглядит шаровый кран с электроприводом. Его выпускают в Италии специально для Neptun. При подаче управляющего напряжения, электропривод переводит клапан в положение «Закрыть».

Если краны закрывались кнопкой модуля управления «Закрыть» или в аварийном режиме, то открытие и дальнейшее использование кранов в штатном режиме возможно после сброса состояния аварии.

Важно! Устанавливать кран шаровой с электроприводом ВМЕСТО вводных вентилей нельзя. Так будет выглядеть система в квартире

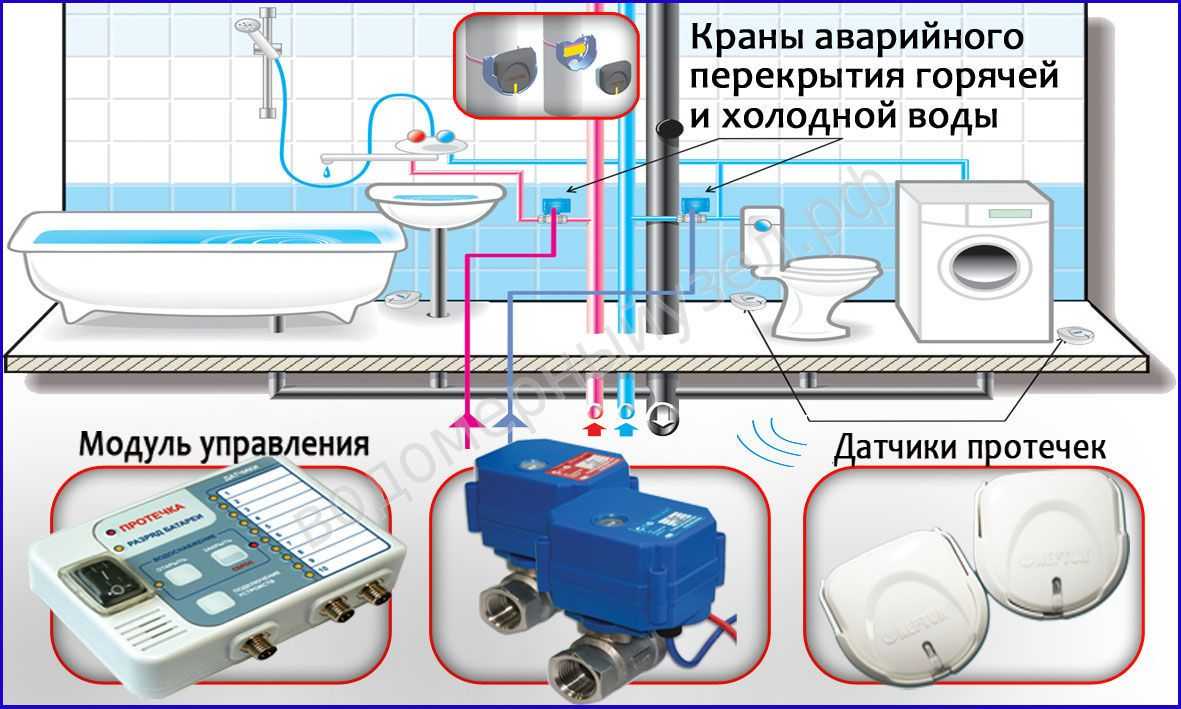

Так будет выглядеть система в квартире.

Преимущества системы Neptun

     Система Neptun – не единственная система конторя протечек воды, но, тем не менее, она уже 10 лет успешно конкурирует на рынке, предлагая своим покупателям:

1. Разнообразие комплектующих, высокий уровень сервисов.
2. Высокое техническое качество оборудования.
3. Широкий ассортимент продукции и технических решений.
4. Может соотноситься и с охранными системами, что дает возможность легкого подключения к системе «Умный дом».
5. Готовые технические решения, позволяющие обслуживать как единичную квартиру, так и многоквартирные дома, возможна индивидуальная разработка.
6. Налаженная служба консультаций и технической поддержки.
7. Длительная гарантия работы.

Пуск насосной станции

Для того чтобы запустить насосную станцию в работу, необходимо ее и подающий трубопровод полностью заполнить водой. Для этого в корпусе есть специальное заливное отверстие. В него заливаем воду до тех пор, пока она не покажется. Пробку закручиваем на место, открываем кран на выходе к потребителям и запускаем станцию. Первое время вода идет с воздухом — выходят воздушные пробки, которые образовались при заливке насосной станции. Когда пойдет вода ровной струей без воздуха, система ваша вошла в рабочий режим, можно ее эксплуатировать.

Если вы залили воду, а станция все не запускается — вода не качается или идет рывками — надо разбираться. Есть несколько возможных причин:

• нет обратного клапана на всасывающем трубопроводе, опущенном в источник, или он не работает;
• где-то на трубе есть негерметичное соединение, через которое идет подсос воздуха;
• слишком велико сопротивление трубопровода — нужна труба большего диаметра или с более гладкими стенками (в случае с металлической трубой);
• зеркало воды слишком низко, не хватает мощности.

Чтобы исключить поломку самого оборудования, можно запустить его, опустив короткий подающий трубопровод в какую-то емкость (бак с водой). Если все работает, проверяйте магистраль, глубину всасывания и обратный клапан.

Установка датчиков протечки воды Нептун neptun

Возможны два варианта установки датчика:

Вариант 1. Рекомендуется устанавливать датчики в полу
(врезать в плитку, покрытие) в местах наиболее вероятного скопления
воды при протечках. Монтируются датчики в пол контактными пластинами
вверх. Провод подводится в гофрированной трубке. Выступ датчика над
линией пола (3—4 мм) позволяет исключить ложное срабатывание.

Вариант 2. Если установка датчика в пол невозможна, то
рекомендуется уложить его на пол контактными пластинами вниз. Провод
свободно лежит на полу. Точечные выступы на корпусе датчика не
позволяют контактным пластинам касаться пола, что предотвращает
ложное срабатывание датчика

Важно, чтобы способ его установки и
крепления допускал демонтаж датчика с кабелем в случае выхода его из
строя

При подключении датчиков к блоку управления обратите
внимание на различную расцветку проводов в монтажных концах. Необходимо соединить концы провода в соответствии со схемой: красный
провод — +U1; желтый провод к клемме IN; зеленый к GND, согласно
маркировке на клеммном контакте блока управления

Спецификации

Модуль управления Neptun Prow с поддержкой Wi-Fi поддерживает одновременную работу как с проводными, так и беспроводными датчиками контроля протечек воды. При этом настраивается и управляется через приложение со смартфона (обмен данными производится по «воздуху»).

Также устройство «умеет» управлять системами автоматического перекрытия подачи воды (шаровые краны с радиомодулем и приводом). Более того, сам Нептун может питать до 2-х таких кранов за счет встроенного преобразователя тока (а если добавить внешний блок питания, то можно подключать до 6 кранов).

Спецификации устройства следующие:

• подключение: до 375 проводных и 32 беспроводных датчиков;
• функция закрытия кранов: есть;
• поддержка импульсных датчиков;
• резервное питание: есть, от батарей типа CR123 (4 штуки, но при переходе на аварийное питание отключается беспроводной модуль для экономии).

Обзор системы от протечек Нептун смотрите в следующем видео:

Что касается зоны покрытия, она составляет свыше 1000 квадратных метров в условиях обычной жилой застройки. Радиосигнал передается на низкой частоте, так что даже через толстые бетонные стены он легко проникает. От количества подключенных датчиков зона покрытия не уменьшается (как это нередко бывает в более дешевых модулях).

Ещё стоит выделить, что производитель регулярно выпускает обновления прошивки (на текущий момент актуальная – 2.0). Установка обновлений выполняется непосредственно в мобильном приложении.

Единственный минус – это цена. Средняя – 11 тысяч рублей. Но это совсем недорого для модуля управления датчиками с таким функционалом и поддержкой Wi-Fi, дистанционным уведомлением о возникновении протечки.

Как работает система, смотрите в следующем видео:

Итого, Нептун Prow Wi-Fi – один из самых функциональных модулей контроля протечек воды и дистанционного отключения водоснабжения. Обеспечивает всестороннюю защиту, а вместе с этим универсален в плане подключаемых датчиков.

Модуль управления NEPTUN PROW+ WIFI

Кол-во подключаемых шаровых кранов с электроприводом	не более 2 шт
Автоматический поворот кранов	2 раза в месяц
Кол-во подключаемых проводных датчиков	до 375 шт.
Кол-во подключаемых радиодатчиков	до 31 шт
Вход/Выход типа «сухой контакт»

Особенности

• Управление системой через приложение Neptun со смартфона
• Оповещение об аварии на смартфон через приложение в фоновом режиме через пуш-уведомления
• Мониторинг показаний счетчиков расхода горячей и холодной воды на экране смартфона
• Индикация состояния шарового крана (откр./закр.) на экране смартфона
• Индикация состояния резервного питания на экране смартфона

Технические характиристики

Страна изготовитель	Россия
Потребляемая мощность	не более 0,5 Вт
Время срабатывания	не более 2 сек.
Время непрерывной работы	не ограничено
Макс. кол-во подключаемых радиодатчиков серии RSW+	до 31 шт.
Кол-во подключаемых шаровых кранов с электроприводом при использовании внутр. блока питания	2 шт.
Кол-во подключаемых шаровых кранов с электроприводом при использовании внеш. блока питания (рекомендуется использовать блоки питания с током потребления 3 А)	6 шт.
Время работы при отключении электропитания в дежурном режиме с двумя датчиками контроля протечки вoды SW005	36 часов
Элементы питания	CR 123 – 4 шт.
Степень защиты	IP54
Габаритные размеры	164,5×116×45 мм.
Масса	не более 250 гр. (без батареек)
Способ передачи сигнала датчиками	беспроводной / проводной
Максимальное количество датчиков	до 31 радиодатчика / до 375 проводных датчиков
Максимальное количество кранов	4
Функция проворота кранов	есть
Способ инсталляции	накладной монтаж
Резервное питание	есть
Максимальный ток нагрузки при питании от внутреннего блока питания (питание кранов с электроприводом)	0,85 А
Питание	220 В

Это интересно: Причины поражения электрическим током и основные меры защиты: что надо знать
