Правила подключения сип кабеля от столба к дому

Подключение провода СИП к дому — публикация от профи

Подключение провода СИП к дому — об опасности для людей при обрыве оголённого провода под напряжением, висящего над головами, наслышаны многие, часто такие истории имеют трагическое содержание, причина которого — валяющаяся проволока ударила током.

Ещё несколько негативных факторов:

• птицы часто запутываются в проводах, и гибнут, становясь причиной отключений или аварий на ЛЭП;
• сильный ветер раскачивая, заставляет схлёстываться провода;
• необходимость постоянной обрезки веток деревьев;
• повышенная опасность при работе крупногабаритной строительной техники;
• налипание снега и льда.

Знакомство с СИП

Есть адекватная замена, устраняющая все эти недостатки — самонесущий изолированный провод, или сокращенно СИП. Изоляция выполнена из специального сшитого полиэтилена светостабилизированного, то есть, не подверженного разрушающему действию солнечных лучей, от инфракрасного до ультрафиолетового спектра.

Проводником являются алюминиевые жилы поперечного сечения площадью от 16 мм², чего с лихвой хватает для подключения дома. Такой относительно большой параметр обусловлен необходимостью выдерживать механические нагрузки с запасом по прочности.

СИП кабели бывают для однофазного подключения и имеют две жилы (СИП 2х) и для трёхфазного (СИП 4х), имеющего четыре токонесущие компоненты.

Достоинства СИП

Кабели СИП являются надёжными и намного более крепкими, чем такого же диаметра не изолированные воздушные линии, поскольку токонесущие жилы СИП скручены в жгут, являющийся более прочным и устойчивым к изгибающим моментам, меньше раскачивающимся, чем отдельно висящие провода.

Тут напрашивается аналогия с метлой, которую трудно сломать, но каждый ее отдельный прутик уязвим при меньшем усилии. Также стоит учесть, что алюминий, защищённый в изоляционной оболочке, не подвержен разрушительному коррозионному воздействию метеорологических осадков и выделений птиц, устраивающих посиделки на проводах, вьющих гнезда на траверсах.

Кстати, если вся линия снабжения электроэнергией смонтирована из СИП, то такие птичьи сооружения не будут иметь никакого влияния на такие ВЛ, в отличие от обычных. Отдельно стоит заметить, что даже эстетически СИП выглядит лучше, чем болтающиеся провода.

Позитивное отношение

Подключение дома с помощью самонесущего изолированного кабеля будет позитивно воспринято официальными службами электроснабжения, ввиду меньших хлопот подключением, контролем свободного от деревьев пространства, отсутствием установки дополнительных громоздких траверс и изоляторов.

Способы крепления к разным поверхностям

Стены и потолки делают из различных материалов, имеющих разную структуру и плотность. В зависимости от этой характеристики изменяется способ крепления:

• Плотные — древесина в любом виде, штукатурка и мягкие штукатурные растворы (в т.ч. гипсовая). Во все эти материалы отлично заходит гвоздь или саморез. В некоторые — ДСП, ОСП и некоторые другие — предварительно лучше просверлить отверстие чуть меньшего диаметра чем саморез, а потом уже его вкручивать. Гвозди чаще забиваются сразу без предварительного сверления. В древесину и изделия из нее вкручиваются саморезы. Только для крепления кабеля лучше их брать с плоской шляпкой
• Твердые. К этой категории материалов относят кирпич, бетон, стяжки, цементы. В них даже с предварительно просверленным отверстием саморез не вкрутишь. Для таких материалов используют дюбель-гвозди (их еще называют дюбеля). Это крепеж, состоящий из двух частей — пластикового колпачка-дюбеля и металлического (иногда пластикового) винта. В таких случаях в материале сверлится отверстие диаметром сверла равным или чуть меньшим чем диаметр дюбеля. В отверстие вставляется пластиковый колпачок. Его верхний край должен быть на одном уровне с поверхностью (при необходимости можно пару раз молотком стукнуть чтобы сравнять или отрезать излишки острым ножом). Затем накладывается крепежный элемент (пластина, хомут и т.д.), который крепится к вставленному дюбелю винтом.

  Установка дюбеля

• Тонкие или мягкие. Это пластик, гипсокартон, ДВП, газобетон, пенобетон и т.п. В них обычный крепеж не держится, нужен специальный, который имеет расширенную «тыльную» часть. Она имеет большую площадь опоры, за счет чего и может держаться крепеж. Некоторые примеры такого крепежа (зонтик, дюбель-бабочка и дюбель со сверлом) представлены на фото.

  Для крепление кабеля к тонким стенам нужен специальный крепеж

Собственно это все поверхности, которые встречаются внутри дома при укладке проводки. Но кабель иногда надо и к столбу крепить, например, когда ввод электричества от столба к дому тянется или к трубе — когда кабель поднимается по горючей стене.

К бетонному столбу

К железобетонному столбу кабель крепится длинными пластиковыми стяжками черного цвета. Они служат около 5 лет.

Один из способов опустить кабель вдоль железобетонного столба

Можно использовать хомуты для монтажа канализационных труб, но под них надо сверлить отверстия, что очень непросто. Еще вариант — если на столбе есть провод заземления — круглый провод диаметром 5-6 мм, то можно крепить стяжками к нему. Еще вариант — закрепить на столбе полосы металла — сделать что-то типа хомутов, а к ним крепить кабель.

В металлической трубе

Если кабель поднимается по стене дома в металлической трубе, его просто запускают внутрь. Так как для наружной проводки используют довольно солидные кабели, то жесткости его обычно хватает на то, чтобы более-менее держаться внутри трубы.

Прокладка кабеля в трубе. Крепят трубу, а кабель только по выходу из нее к стене

Сверху и снизу трубу закрывают какой-то пробкой (можно вырезать из пенопласта и потом покрасить вместе с трубой). Эта пробка будет дополнительно фиксировать положение кабеля (не прижимать к краю), а чтобы он не двигался внутри трубы, его крепят к стене по выходу из нее.

К тросу

Для крепления кабеля к тросу используют специальные металлические и пластиковые подвесы. Они состоят из двух частей — есть отверстие для троса и большее — для укладки кабелей.

Подвесы для крепления кабеля к тросу

Какие лучше — металлические или пластиковые? Металлические более долговечны, но дольше устанавливаются — необходимо закрутить шуруп. Пластиковые служить будут около 5 лет, но устанавливаются быстро — «хвост» протягивается в соответствующее отверстие, затягивается. На этом все.

Работа под напряжением безопаснее?

Есть мнение, подтвержденное многолетней практикой зарубежных компаний, что работы под напряжением в отдельных случаях, даже безопаснее чем с отключением питания. У французских электриков распространена поговорка: «Лучше работать под напряжением, зная об этом, чем без напряжения, полагая что его нет.»

Например если вы работаете в дачном хозяйстве, нет никаких гарантий, что кто-то из нетрезвых садоводов любителей, имеющих минимальные познания в электричестве, не придет на КТП и наплевав на все ваши технические мероприятия, самовольно включит отключенный рубильник.

А еще у очень многих стоят генераторы, которые они тут же запускают как только погаснет свет. И не факт, что при этом напряжение не пойдет в питающую линию.

Работая под напряжением, вы изначально применяете все защитные средства и действуете с максимально осторожностью и безопасностью

Начало работ под напряжением

Перво-наперво проводятся организационные мероприятия и получается разрешение от вышестоящего оперативного персонала на производство работ под напряжением.
Затем проверяется устойчивость и прочность опоры. Если она деревянная, то и степень ее загнивания.

Если жилы в нем окажутся замкнуты или нарушена изоляция, то при подсоединение к магистральной линии, вы перед своими глазами рискуете создать реальное короткое замыкание! Особенно это касается если кабель не новый, а б/у.

Сопротивление изоляции проверяется мегаомметром на 1000 Вольт, а об отсутствие КЗ между жилами можно узнать с помощью обычного мультиметра.

После этого, один из двух работников поднимается по опоре, а второй ведет постоянный надзор и контролирует его работу. Подниматься на опору нужно с боковой или противоположной стороны, от той где подвешен провод СИП. Делается это для того, чтобы в случае его падения, он не утянул вас за собой.

Всю работу на опоре изначально нужно проводить в диэлектрических перчатках с надетыми поверх них брезентовыми рукавицами.
СИП может элементарно перетереться с течением времени в поддерживающем зажиме и потенциал фазы будет перенесен на крюк и бандажную ленту, до которых вы можете случайно дотронуться.

Если в процессе работы возможно соприкосновение с проводом СИП любых частей тела или экипировки, то эти участки провода необходимо закрыть защитными изолирующими накладками.

Соединительные зажимы

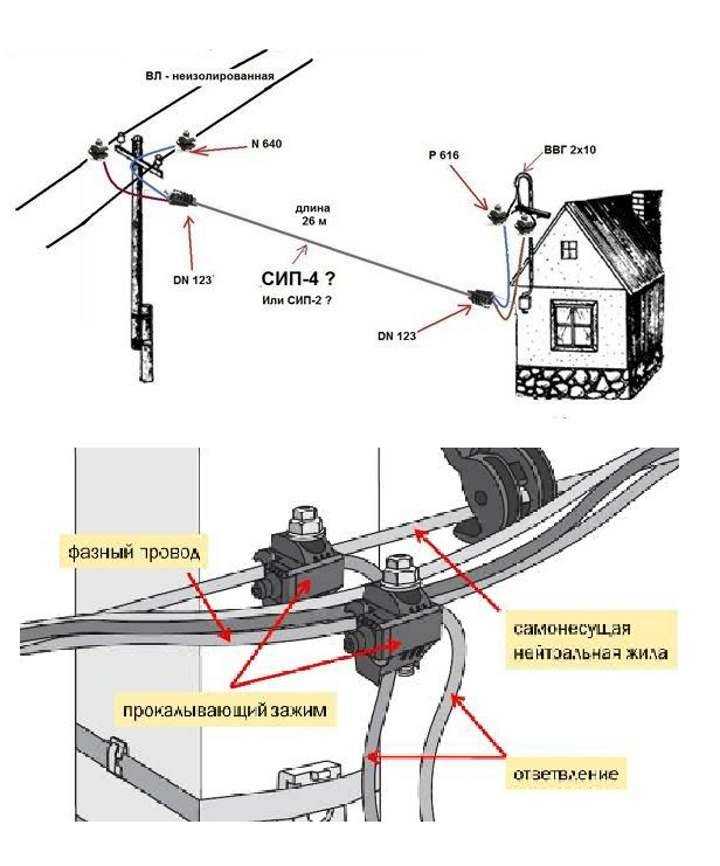

Для обеспечения надежной передачи тока от воздушных линий к трансформатору или другому потребителю тока по кабелю СИП в месте их соединения используют специальные прокалывающие зажимы для СИП. Они устроены следующим образом:

• Материал, из которого изготовлен корпус – дюралевый сплав либо армированный с помощью стекловолокна полимер. Он выдерживает существенные нагрузки и воздействия различных атмосферных явлений, что позволяет обеспечивать надежность и безопасность соединения в любых климатических условиях;
• Специальные пластины из проводящего материала, оборудованные специальными зубьями. Именно они прокалывают изоляцию и обеспечивают передачу электричества от воздушной линии к приемнику тока по СИП кабелю;
• Несколько болтов (но бывает, что обходятся и одним) для фиксации. Особенность такого крепления в том, что головки у болтов срывные, а значит, применить их можно только один раз. Такое инженерное решение реализовано с целью обеспечения безопасности.

Устройство зажима

Такая конструкция обладает следующими преимуществами:

Контакт между магистральным проводом и ответвлением будет стабильным и герметичным, что обеспечит надежное энергоснабжение и отсутствие сбоев при передаче электричества;
Высокий уровень безопасности, что особенно важно, поскольку магистральный провод находится под напряжением до 1000 В. Это обеспечивается наличием качественной изоляции из сшитого полиэтилена, а также тем, что крепежные болты не соединены с контактными клеммами;
Простота монтажа. Зажим устроен таким образом, что не требуется с кабеля СИП снимать изолирующий слой для обеспечения соединения с магистралью, достаточно просто вставить его в отверстие прокалывающего устройства и затягивать болт до момента, пока его головка не будет сорвана.

Зажим устроен таким образом, что не требуется с кабеля СИП снимать изолирующий слой для обеспечения соединения с магистралью, достаточно просто вставить его в отверстие прокалывающего устройства и затягивать болт до момента, пока его головка не будет сорвана.

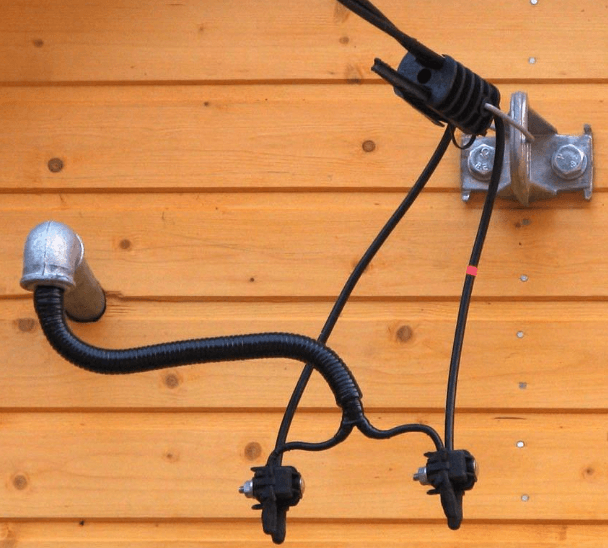

Крепление анкеров к стене дома и к столбу

В зависимости от сечения, а соответственно массе, проводов (кабеля) используемых для ответвления применяются несколько вариантов крепления анкеров к стене или опоре.

Болтовой крюк. Вворачивается в специальный дюбель, который забивается в заранее сделанное отверстие в стене или опоре. Крюк должен быть вкручен в основную конструкцию дома, а не в обшивку. Подходит к нетяжелым проводам отвлетвления. Для деревянных конструкций используется крюк с шурупным наконечником.

Крепление анкеров сквозными болтовыми соединениями к стене. Это более надежные крепления анкеров к стене (смотри рисунок A и B).

Крепление анкеров к стене раскрывающим Т-образным креплением. В стене сверлиться отверстие. В закрытом состоянии Т-образное крепление это прямая планка. После вставления в отверстие крепление раскрывается и верхней планкой крепления держится о стену. (Смотри рисунок C)

Крепление анкеров к столбу обжимающими обхватами. Это самый надежный способ крепления анкеров к столбу опоры. На рисунке хорошо понятна технология крепления обхватом. Добавлю только, что вместо уголков и шпилек можно применить металлическую полосу с приваренным крюком для анкера.(На рисунке «Установка анкеров на обхватах колон»)

Полезные советы
Схемы для подключения
Принципы работы устройств
Главные понятия
Счетчики от Энергомера
Меры предосторожности
Лампы накаливания
Видеоинструкции для мастера
Проверка мультиметром

Зажим для «голых» проводов

Существует 2 основных конструктивных разновидностей таких зажимов — предназначенные  для заизолированных и «голых», то есть лишенных изоляции кабелей. Последние, как правило, применяются в магистральных линиях электропередач.

Если необходимо сделать ответвление от магистрали, то необходимость в зубцах для прокола изоляции отпадает. В этом случае целесообразно применять специализированный зажим, в котором для магистральной стороны предназначена лишенная зубцов плашка, тогда как для стороны ответвления — типовая конструкция с зубцами. Монтировать такую систему, не обесточивая линию, конечно же, нельзя.

Ошибки монтажа СИП, которые нельзя допускать

Воздушные линии электропередач

Вступление

Здравствуйте. В этой статье разберем 12 ошибок, которые совершаются при раскатке, монтаже и подключении СИП ВЛИ (самонесущие изолированные провода для воздушных линий электропередачи изолированными проводами).

Ошибка №1. Раскатка СИП по земле

Нельзя относиться к монтажу СИП, также как к монтажу неизолированных проводов ВЛ

Особое внимание нужно уделять сохранности изоляции СИП. Поэтому, нельзя раскатывать провода СИП по земле. Для раскатки есть специальные ролики, которые подвешиваются на анкерных опорах

Для раскатки есть специальные ролики, которые подвешиваются на анкерных опорах.

Ошибка №2. Повторное использование прокалывающих зажимов

Прокалывающие зажимы, используются для ответвлений СИП от магистрали к потребителю. Применение прокалывающих зажимов, позволяет делать отвод без снятия изоляции, но повторное их использование запрещено. Причина простая. Головка у прокалывающего зажима срывающееся, и повторная, надежная затяжка не получится. Снять их можно, использовать второй раз нельзя.

Ошибка №4. Два анкерных зажима на один кронштейн

Нельзя к одному анкерному кронштейну цеплять более одного анкерного зажима. Это относится и к опорам и к фасадам здания. Правило простое: Один анкерный зажим, на один анкерный кронштейн.

Ошибка №4. Неправильный подбор соединительных гильз

При подборе соединительных гильз, длинна гильзы для соединения нулевой жилы, должна быть длиннее гильз на фазных жилах. Делается это усиления соединения.

Ошибка №6. Не обжимаются гильзы соединительных гильз

После соединения, обязательно нужно обжать стальные кольца с двух сторон соединительной гильзы. Кольца обожмутся вокруг изоляции СИП и будут фиксировать сделанное соединение.

Ошибка №7. Неправильное соединение СИП и неизолированных проводов

В месте соединения неизолированного провода и СИП, первый провод нужно очистить от окиси и смазать специальной пастой для предотвращения повторного окисления.

Ошибка №9. Неправильно подключение уличного освещения

Нельзя вставлять две жилы уличного освещения, сечением 1,5 мм, в один зажим Р6. Такое соединение, нарушает герметичность контакта.

Ошибка № 10-11-12. Использование не профильных приспособлений для раскатки СИП

• Нельзя использовать раскаточные ролики без полимерного покрытия.
• Нельзя при раскатке СИП работать без вертлюг.
• Нельзя проверять провис стрел и силу натяжения без динамометра.

Elesant.ru

Другие статьи раздела: Воздушные линии электропередачи

• сайта
• Назад на главную

• Сантехника это система водоснабжения, канализации и отопления
• Размеры стандартной ванной комнаты
• Электрические схемы подключения скважинного насоса
• Условные обозначения на схемах, обозначение розеток, выключателей, оборудования
• Однофазная и трехфазная электрическая сеть
• Наглядная трехфазная схема вводно–распределительного щита частного дома
• Особенности ввода электричества в деревянный дом
• Электроснабжение квартиры: граница эксплуатационной ответственности
• Спуск и крепление кабеля к опоре
• Электропроект частного двухэтажного дома, #1(36 листов). PDF,DWG,Jpeg
• ВРУ. Вводно-распределительное устройство дома
• Подключение отвлетвления электропитания частного дома к воздушной линии
• Коллекторная схема водоснабжения
• Групповые линии освещения: общие норма и правила
• Вводной автомат. Расчет, выбор вводного автомата для квартиры
• Как подобрать кабель в электросети 0,4кВ: сечение и длина кабеля
• Монтажные провода и кабели их назначение и описание
• Распределительные сети электрической энергии: характеристики, классификации и схемы
• Системы заземления TN,TT,TN-C,TN-S,TN-C-S и IT
• Водопровод внутри здания

Как подключить провод сип от столба к дому

Начало процесса монтажа сипа от столба к дому — это обращение в Энергонадзор, который должен выдать вам ТУ. Самостоятельно вы должны замерять требуемое количество кабеля и приобрсти его с запасом 10% минимум.

Выбор кабеля

Согласно технических условий подключения сип к дому вы закупаете кабель (по указанному номиналу), а к нему: гофрошланг, крепления. Обычно это СИП-4 (самый простой и недорогой), можно купить и более дорогой, с запасом по сечению провод. Для однофазного подключения выбирается 2-жильный кабель, для трехфазного, соответственно, 4-жильный. Сечение по фазе должно быть не менее 16 мм² — меньше нельзя.

Крепления для СИП

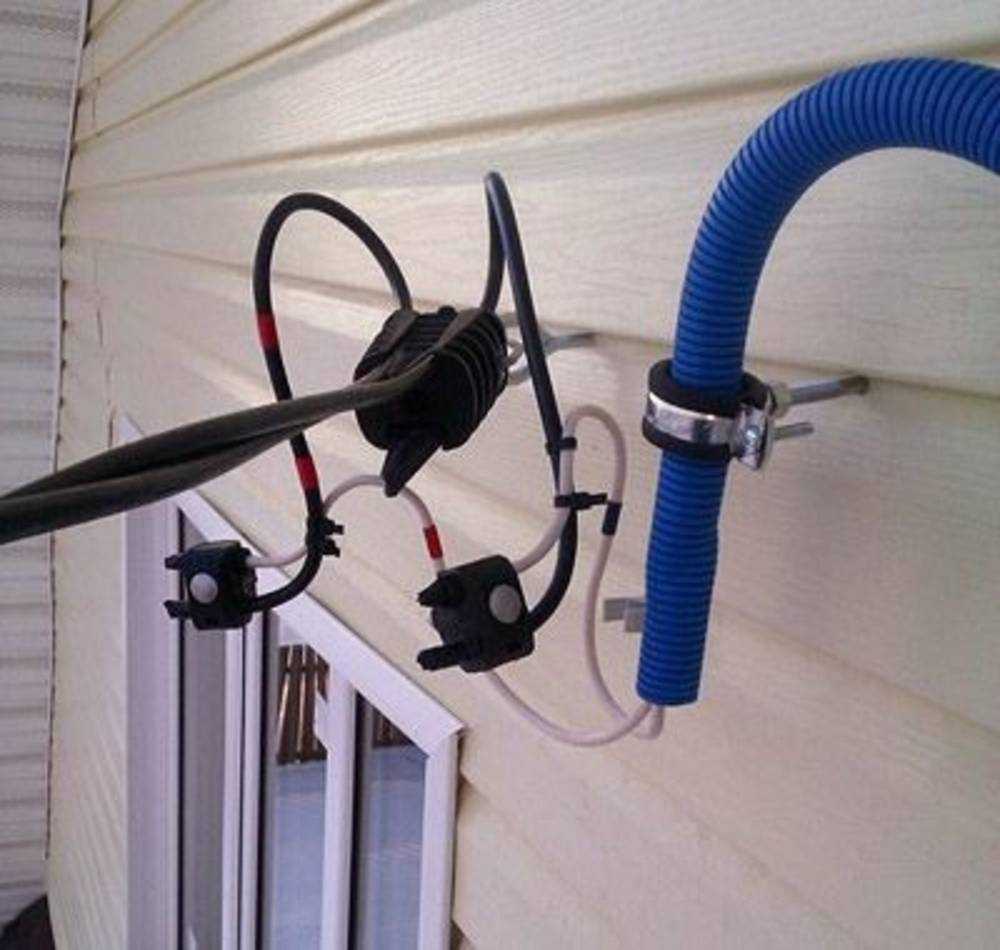

При креплении сип к дому воздушным способом есть одно золотое правило: расстояние кабеля от стены должны быть не меньше 6 см. Для крепления используют специальные крюки (вкручиваются в стену) либо другие конструкции (арматура с загнутым концом, готовые фасадные монтажные элементы). Но главное при монтаже кабеля сип к дому остается одно: дистанция до стены. Оптимальное расстояние между креплениями по стене — 60…70 см. На участке кабеля рядом с первым крюком на стене устанавливается клиновый зажим, который будет поддерживать кабель. Весь кабель вдоль стены необходимо устанавливать в гофрошланге.

Крепление на столб (не контакты, а именно арматура) могут выполнить как электрики Энергонадзора, так и самостоятельно. В комплект крепления входит крюк для столба, бандажная лента и зажим для нее (фиксирующая скоба).

На крюк от столба надевается натяжной зажим (различаются по типу монтируемого кабеля: могут быть на 2 отверстия, а могут — на 4). Провод пропускается в фиксатор с запасом, после чего зажим закручивают. Кабель надежно фиксируется в конструкции, после чего зажим вешают на крюк столба.

Для подключения кабеля электрикам может понадобиться ответвительный прокалывающий зажим. В данном узле могут фиксироваться контакт поводка от магистрали и вашего ввода. Самостоятельно устанавливать его на столбе вы не имеете права.

Установка счетчика

Счетчик может устанавливаться на столбе ввода, на стене дома либо внутри помещения. Главное условие — отсутствие разрыва питающей линии: кабель должен быть цельным, скрутки не допускаются. При установке на улице счетчик должен быть помещен в шкаф, исполнение приборов — влаго- и пылезащищенное.

Лучший вариант установки — в доме либо на стене дома, но только у вас во дворе. Не соглашайтесь на установку на столбе: Энергонадзору так удобней проверять, но тогда прибор подвержен вандализму. Красть его нет смысла, но просто вскрыть шкаф или разбить прибор всегда найдется желающий. Вы ответственность в таком случае не несете, но определенные неудобства в случае ЧП возникнут.

Подключение к счетчику можно выполнить самостоятельно, а инспектор Энергонадзора обязан проверить его и после опечатать.

Резюме: что вы можете сами, а что нет при вводе электричества в дом проводом сип

1. Выполнить крепление провода сип к стене дома.
2. Выполнить установку крепежной арматуры на столбе.
3. Установить шкаф со счетчиком у себя во дворе или доме, осуществить в нем коммутацию.

Запрещено: самостоятельно подключаться к магистральной линии.

Как правильно монтировать СИП

Перед тем, как его монтировать, нужно измерить расстояние от опоры до дома. Оно должно быть не более 25 м. Затем нужно приобрести необходимое оборудование и инвентарь.

Расстояние между домом и магистральной линией электропередач должно составлять не более 25 м

Самонесущий изолированный провод закрепляется на опорном столбе, затем проводится к фасаду, на котором он фиксируется и подключается к дому.

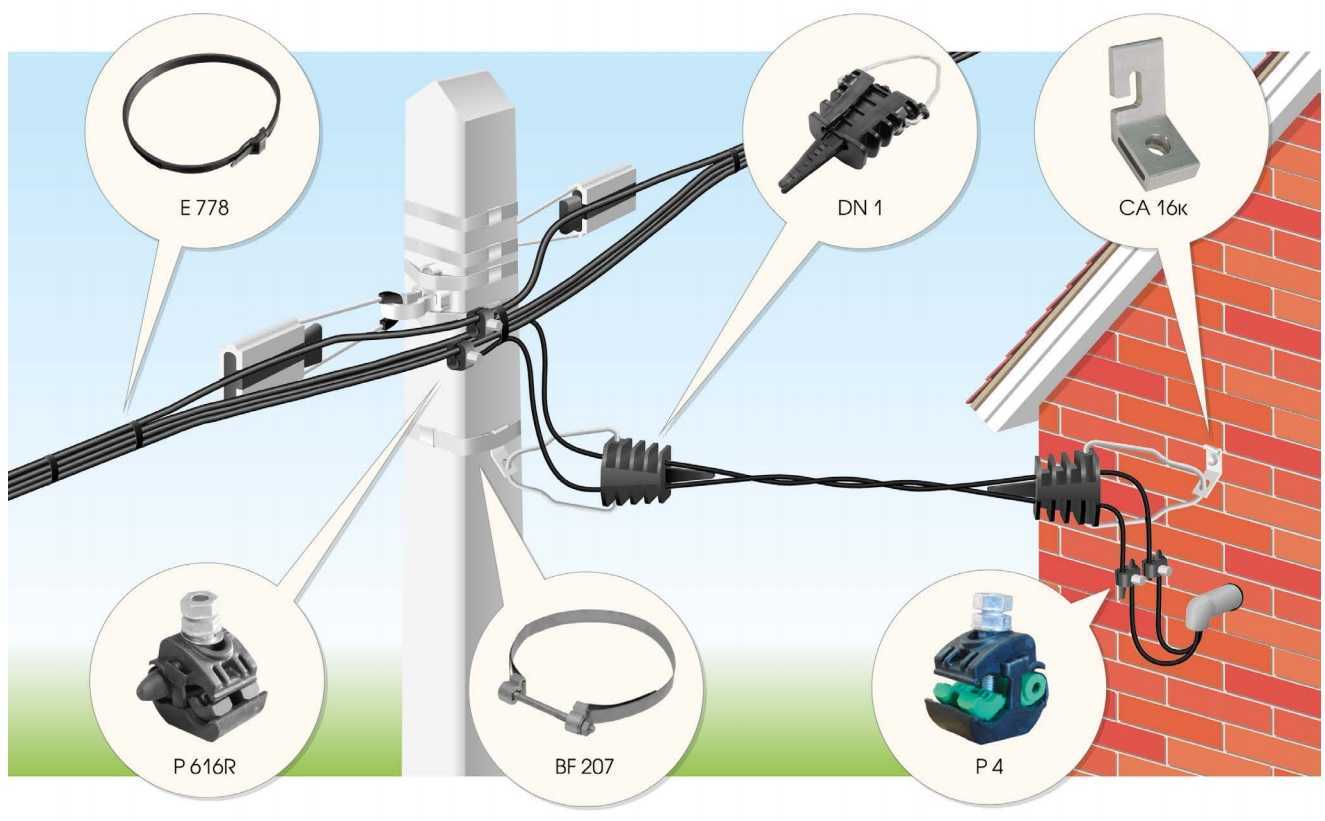

Необходимая арматура

Для монтажа потребуются:

• зажимы в соответствие с количеством жил провода. Обычно берут от 2 до 4 зажимов;
• лента из оцинкованной стали необходима для его крепления к опорному столбу (достаточно 1 м);
• кронштейны. К дому они крепятся анкерами, а к столбу ЛЭП бандажной стальной лентой сверху и снизу. Электрический столб сверлить нельзя, поэтому анкеры для их фиксации на нем не используются;
• скрепы-букели. Они нужны для крепления ленты к опорному столбу;
• машинка для фиксации ленты и скрепов на столбе;
• защитные колпачки для кабеля.

Процесс в действии

Монтаж проводится поэтапно в следующем порядке.

1. Установка анкеров и протяжка провода.
2. Разводка по фасаду и наращивание провода.
3. Ввод кабеля в шкаф учета.
4. Подключение к автомату.

Разберемся более подробно, как монтируют СИП на каждом этапе.

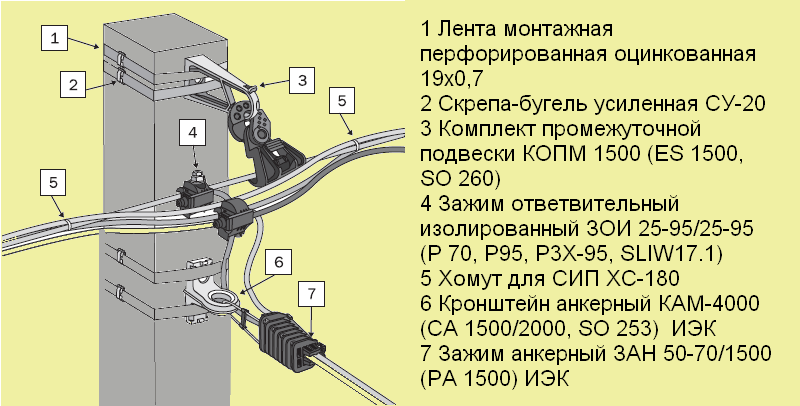

Установка анкеров и протяжка провода

Монтаж провода СИП на опорах начинается с установки анкеров и протяжки провода. Он выполняется следующим образом:

1. К столбу ЛЭП крепится кронштейн. Он оборачивается стальной бандажной лентой в верхней и нижней части. Сама лента фиксируется к столбу букелями.
2. В анкерный зажим, из которого вынут клин, протягивается провод, а затем фиксируется этим же клином.
3. Вилка зажима помогает закрепить провод на кронштейне.
4. С помощью прокалывающих зажимов происходит подсоединение проводов к магистральной линии и ответвлению сети к дому.
5. Чтобы провода закрепить, центральный болт закручивают до тех пор, пока он не отпадет. Их концы закрывают защитными колпачками.
6. К фасаду дома кронштейны крепятся болтами.
7. На них надеваются анкерные зажимы таким образом, чтобы провода были хорошо натянуты от столба к зданию.

Разводка по фасаду и наращивание провода

Оставшиеся концы провода на фасаде дома ведут по нему к распределительному элетрощиту. Если кабеля не хватает, то его наращивают. Соединяют провода с помощью прессующей гильзы.

Если такой гильзы нет, то можно использовать плашечные или ответвленные зажимы. После наращивания кабеля его заводят внутрь электрощитка, если он расположен на улице.

Ввод кабеля в шкаф учета

Ввод СИП в шкаф учета, если он расположен внутри дома, ставит хозяина перед выбором. Он должен решить, завести его во внутренний электрощит или менять провода СИП на кабель внутренней разводки ВВНнг уже на улице.

Единого мнения на разрешение данной проблемы не существует. Специалисты давно спорят, как подключить СИП правильно. Одни электрики считают, что СИП — жесткий кабель, изготовлен из алюминия и заводить его внутрь нежелательно. Они рекомендуют соединить провода на улице прокалывающими зажимами, а затем вводить внутрь распределительного устройства внутри частного деревянного дома.

Другие утверждают, что СИП не страшны негативные воздействия окружающей среды: дождь, ветер, солнечные лучи, ветки деревьев, значит, он окажется надежным и внутри помещения.

Подключение к автомату

Лучший способ подключения— электроустановка дополнительного автомата в отдельном блоке снаружи дома. Подключенный автомат снаружи дома сбережет электропроводку внутри него от короткого замыкания. Отверстие ввода желательно армировать стальной заземленной трубой, чтобы быть уверенным в безопасности конструкции.

При подключении СИП к автомату рекомендуем воспользоваться кварцвазелиновой пастой и термоусадкой

Чтобы не было нареканий от организаций, в частности от Энергосбыта, желательно бокс опломбировать. Внутри здания ставится другой автомат в распределительном щитке рядом со счетчиком по номиналу ниже автомата снаружи.  Подключаемый к нему через вводное отверстие кабель ВВГнг помещается в гофротрубу.

Способы подключения

При организации ввода в дом, можно столкнутся с тем, что минимальное сечение жилы составляет 16 мм2 (согласно главы 2.4. ПУЭ т. 2.4.1), в результате чего возникают трудности при изгибании, во время организации подключения в вводном щитке. Поэтому при подключении СИП к дому от магистрали организовывают переход на другой тип кабеля:

через клеммную колодку;

устанавливая на спуске воздушного провода коробку под автоматы, используя клеммы автоматического выключателя для зажима провода.

заводят СИП в электрический щит и в вводной автомат;

подключают непосредственно к счетчику (также через автоматы).

Подключение с разрывом, до вводного учетного устройства, очень болезненно воспринимаются инспекторами во время приема счетчика и вводного СИП. Энергоснабжающие организации могут усмотреть в ваших действиях «злые намерения» в будущем. Поэтому предварительно нужно узнать и согласовать способ и место подключения. Кстати о том, как как соединить СИП с медным кабелем вы можете прочитать в статье, на которую мы сослались.

Теперь рассмотрим каждый способ по отдельности. Помните, что провести провод через стену, согласно ПУЭ главы 2.1. п.2.1.58 и главы 7.1. п. 7.1.38, необходимо через отрезок металлической или другой несгораемой трубы, для возможности замены в будущем.

Преимущество подключения СИП к дому через клеммную коробку под пломбу — легкость и простота монтажа. Недостаток заключается в том, что любое соединение нуждается в периодическом обслуживании, а коробка опломбирована, что сделает невозможным обслуживание клеммы.

Клеммы «орешки» — простой и доступный способ перехода от самонесущего изолированного проводника к другому типу кабеля. Из минусов можно выделить доступ к клеммам и проводу, а также слабую защиту перехода от воздействия внешней среды.

Установка коробки с автоматом на спуске и переходе. Клеммы на автоматическом выключателе имеют возможность зажимать провод большого сечения, кроме того автомат может выполнять защитную функцию. Минусы подключения СИП к автомату описаны в первом пункте: невозможность обслуживания соединения и в случае срабатывания автоматической защиты необходимо подниматься к коробке, для возобновления подачи напряжения.

Ввод СИП в щит также является одним из доступных вариантов подключения. Основное достоинство этого варианта — провод целым куском подключается к вводному устройству. Недостаток — необходимо выбирать ящик для ввода большего размера, чтобы петля поместилась внутрь и имелась возможность для установки тут же электросчетчика с автоматами.

В отдельной статье мы рассказали, как провести электропроводку в доме. Настоятельно рекомендуем ознакомиться с подготовленным материалом!

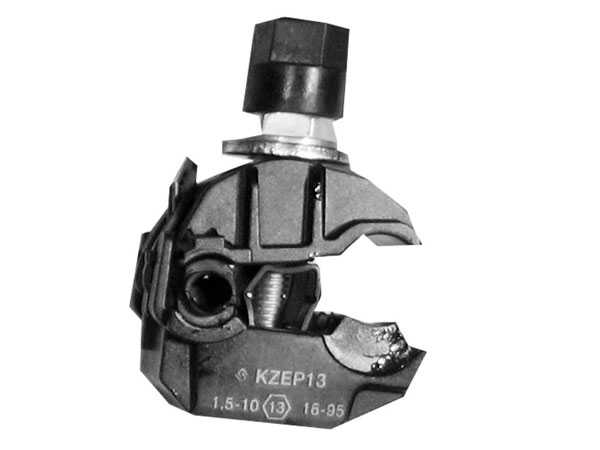

Прокалывающие зажимы для провода СИП. Характеристики, таблицы сравнений. Ошибки при подключении.

Ответвительные прокалывающие зажимы, или как их в просторечии называют орешки для СИП, это самый важный элемент линии эл.передач, выполненной изолированными проводами. Именно от них зависит надежность вашего эл.снабжения и безаварийность работы всей ВЛИ.

Контакт в них должен быть постоянным и самое главное надежным в течение всего срока службы ЛЭП, а это 40 и более лет. Если где-то и применяют самодельные крюки для подвеса линии и это годами может не сказываться на ее надежности, то соединение проводов СИП и кабеля, СИП и СИП, должно быть только заводского исполнения.

Больше всего распространены два вида проколов – влагозащищенные и герметичные. Все производители для модернизации и развития линейки в последнее время делают выбор в пользу герметичных.

В прокалывающих зажимах контакт обеспечивается за счет пластин с зубьями пирамидальной формы и срывной калиброванной головки. Момент срыва меняется в пределах от 9 до 20 Ньютон, в зависимости от марки «ореха» и сечения подключаемых проводов.

На корпусе каждого зажима должны указываться две характеристики – сечение магистральной линии и сечение ответвления. Причем эти параметры могут находиться в широком диапазоне.

Например, герметичный зажим SLIW54 16-120/6-50. Первая надпись означает магистраль от 16мм2 до 120мм2 включительно. Вторая – сечение отпаечного кабеля или СИП, которые можно подключать через этот прокол. При выборе, лучше покупать орехи ближайшие к большим сечениям подключаемого провода, чтобы обеспечить лучший переходной контакт.

Большинство таких зажимов можно использовать для подключения кабеля к СИП под напряжением, так как срывная головка и болт внутри, никак не соприкасаются с контактной пластиной.

На всех зажимах кроме срывной, присутствует и вторая головка, но она необходима только для демонтажа. Запомните, что все эти проколы считаются одноразовыми. Не путайте их с простыми плашечными зажимами, которые можно откручивать и закручивать хоть по сто раз.

Бывают случаи, когда электрики пытаются использовать прокалывающие зажимы повторно, на этой же или другой линии. Хотя первая головка и сорвана, они используют для затяжки вторую.

Помимо того, что без динамометрического ключа не возможно рассчитать точный момент затяжки, почему-то все забывают про деформацию зубьев контактной пластины после первого прокола. На фото ниже справа — зубья после прокола СИП, слева — без прокола. Почувствуйте что называется разницу.

Острота у них уже не та, а соответственно некоторые из них могут просто замять изоляцию, а не пройти сквозь нее.

Чтобы производители не рекламировали и не говорили. Именно из-за зубчиков, а не по причине срыва гайки.

Технические характеристики и марки прокалывающих зажимов самых известных производителей арматуры СИП:

Как соединить провода электропроводки

Соединять провода электропроводки можно несколькими способами.

Первый метод является наиболее простым. Он заключается в создании скруток из проводов. При этом речь идет о скрутках, которые делаются для проводов, сделанными из одного и того же материала. Скрутки делаются достаточно легко. Самое главное, провода заизолировать после того, как процедура была проведена.

Второй метод соединения проводов заключается в их пайке. При этом так же речь идет о соединении одинаковых материалов. Провода предварительно зачищаются и облуживаются с двух сторон.

После этого их необходимо соединить между собой. Для этих целей так же применяются паяльники. Вся процедура занимает около 20 минут. При этом соединение получается надежным. изолировать провод и в этом случае так же необходимо.

Можно использовать для этих целей обыкновенную изоленту или обзавестись кембриками. Благо, таковые можно сейчас приобрести практически в любом магазине электрики.

Третий способ соединения заключается в использовании специальных клеммников, которые зачастую делаются из пластика. Здесь имеет место быть болтовое соединение.

Каждый болт должен затягиваться до упора, чтобы площадь контакта была максимальной. Так намного надежнее. Здесь можно говорить о соединении двух проводников, сделанных из разных материалов.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Подключение отвлетвления электропитания частного дома к воздушной линии | После того, как каждый провод заизолирован отдельно от других и исключено их соприкосновение, можно попробовать подать напряжение для определения объема повреждений. Спрашивайте, я на связи!

Что такое провод СИП и в чем его преимущества

Что такое провод СИП

СИП расшифровывается как «самонесущий изолированный провод». Как следует из названия, главным его отличием от уже привычного провода является наличие изоляции. В качестве оной применяется светостабилизированный сшитый полиэтилен, который, по словам производителей, готов служить более 25 лет.

На данный момент на рынке представлено несколько модификаций данного провода. Наиболее простыми являются СИП1 и СИП 2 провод. Они состоят из двух жил, один из которых, фазный, имеет изоляцию, а нулевой является несущим и изоляции не имеет. Отличием между этими типами провода является только тип используемой изоляции.

• Провод СИП 1А и СИП 2А имеет изолированный фазный и нулевой провода. Отличия между ними состоят только в типе используемой изоляции.
• СИП 3 провод, который имеет всего одну изолированную жилу. Его изготавливают по технологии сталь — алюминиевого провода с последующим покрытием изоляцией.
• Но самая низкая цена на провод СИП 4, который не имеет несущих жил, а все его четыре провода имеют изоляцию. Достичь этого удалось за счет применения не сплавов алюминия, как в других моделях, а чистого алюминия. При этом провод СИП 4 не имеет несущих жил, а крепится за сам провод.
• Также без несущей жилы изготавливают провод СИП 5, который изготавливают двухжильным. Все его жилы изолированы.

Преимущества провода СИП

По сравнению с обычным проводом, СИП имеет массу преимуществ. При этом из недостатков можно отметить только более высокую стоимость.

По всем же остальным параметрам он существенно превосходит старые алюминиевые провода.

• Благодаря наличию изоляции, существенно сокращается вероятность коротких замыканий вследствие соприкосновения проводов во время ветра или из-за попадания посторонних предметов.
• Наличие специальной арматуры позволяет выполнять подключение между проводами СИП без снятия напряжения. При этом фурнитура для крепления проводов имеет срывные головки, которые регулируют степень зажима проводов.
• Наличие изоляции позволяет существенно упростить процесс монтажа провода и выполнить его своими руками даже не подготовленному человеку. Ведь нет необходимости использовать изоляторы.
• Еще одним важным преимуществом для энергоснабжающих предприятий является невозможность осуществлять «набросы» и таким образом воровать электроэнергию. Именно поэтому провод СИП они все чаще используют для подключения частных домовладений.
• Немаловажным преимуществом является и более привлекательный внешний вид провода. Именно этот фактор во многом становится определяющим при выборе провода в качестве вводного для подключения домов.
