Как подключается варочная панель и духовой шкаф

Осуществление схемы подключения варочной панели и духовки

В соответствии со строительными правилами и нормами (СНиП) подключение электрических плит должно выполняться при помощи радиального метода, а именно: для  питания должен быть выделен отдельный кабель, который протягивается от места с главным распределительным щитом. На этот кабель ни в коем случае нельзя производить установку других розеток и электроприборов.

Перед включением прибора с однофазной системой стоит изучить инструкцию

Чтобы подключить поверхность с электроплитой, схема предусматривает наличие в квартирах только одной фазы с показателем напряжения в 220 В.

В частных домах рекомендуется применять трехфазную схему подключения от главной линии электрического снабжения. Если будет произведен именно этот способ подключения, то в период одновременной работы нескольких конфорок основной уровень нагрузки будет оказываться не на одну фазу, а равномерно распределится между тремя фазами и предотвратит перенапряжение сети.

Обязательно нужно изучить схему подключения

Если же вход питания на клеммной коробке прибора изначально разработан для работы в сети с напряжением 220 В, тогда его требуется переделать, чтобы прибор мог нормально функционировать с трехфазной сетью с напряжением в 380 В. В этих ситуациях нужно выполнить следующие действия:

• первым делом необходимо при помощи отвертки произвести ослабление болтов зажимов клемм;
• требуется вытащить перемычки;
• в результате должно получиться 5 мест для подключения;
• чтобы нагрузка распределилась равномерно, требуется установить схему с двумя фазами – с нулем и заземлением.

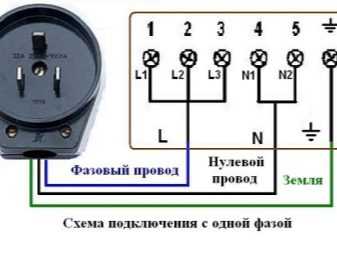

Схема подключения к однофазной сети

Стоит обратить внимание, что во многих схемах подключения фазы имеют следующие обозначения:

• 1L;
• 2L;
• 3L;
• нулевой проводник имеет пометку N;
• заземление – знак «земля».

Бывают случаи, когда некоторые изготовители не используют встроенные клеммные коробки, они выполняют выведение из устройства проводов с разными цветами, при этом те могут соединяться друг с другом.

Важно знать назначение всех проводов в соответствии с их цветами:

• заземление выполняет провод с желтой окраской, он имеет зеленую продольную полосу;
• нулевой провод может иметь зеленую или голубую окраску;
• фазы могут иметь любые расцветки.

Варочная поверхность к области радиального кабеля подсоединяется при помощи коробки клеммных колодок или розетки. Обычно различий в схемах и методах монтажа между газовой плитой и варочной поверхностью не наблюдается.

Схема подключения

Подключение установленной плиты к розетке или настенной коробке производится при помощи кабеля питания. Если он не предусмотрен в комплекте, то данное изделие требуется приобрести отдельно. При выборе стоит учитывать показатели сечения и количество жил. На выбранный кабель устанавливается вилка.

Это интересно: Протекает утюг TEFAL GV8962: описываем досконально

Какая должна быть розетка?

Подсоединение варочной панели и духовки к сети пройдет успешно, если правильно выбрать кабели и розетки, которые будут отвечать определенным требованиям. Они покупаются с учетом мощности устройств, указанной в документации. Чтобы найти силу тока, на которую будет рассчитана розетка, нужно разделить мощность устройства на напряжение электросети. Полученный результат увеличивают на 5 единиц для перестраховки. Варочные панели работают при напряжении 220 В и 380 В, с силой тока 25 А или 32 А.

Первый вопрос, который возникает у покупателей при установке техники: можно ли включать ее в обычную розетку. Некоторые духовки обладают малой мощностью (до 3,5 кВт). Они работают от стандартной розетки. Для духового шкафа подобного типа подойдет кабель на 220 В и розетка на 16 А. Электрические панели имеют мощность от 3,6-7 кВт. Такой технике необходима отдельная электрическая линия. В этом случае оборудуется силовая розетка, рассчитанная на 32 А. В комплект вилка не включается, поэтому ее придется приобретать отдельно.

Для встроенной духовки, которая функционирует с напряжением 3,5 кВт, потребуется трехфазная розетка на 20 А. Она способна обеспечить работу оборудования мощностью от 3,6 до 7 кВт. Если в комплектацию не вошла трехфазная вилка, ее также следует купить. Розетки и вилки подобных приборов устроены так, чтобы обеспечить заземление, поэтому имеют более 3 штырей. Подключение незаземленного устройства снимает гарантию с техники и несет угрозу здоровью пользователей.

Для встраиваемого электрического шкафа, связанного с панелью, ставить специальную розетку не нужно. Для такой техники выводится общая силовая электролиния. Если два прибора независимы, то понадобятся две розетки. Приборы будут иметь независимые точки монтажа на щитке и отдельные кабели. Для монтажа розетки понадобится накладная коробка. Ее характеристики должны соответствовать силе тока. Для розетки на 20 А вилка агрегата и коробка должны обладать идентичной маркировкой. Подрозетники бывают предназначены для скрытого и наружного обустройства.

Дешевые комплектующие покупать не рекомендуется из соображений безопасности. Некачественное изделие может оплавиться, замкнуть или плохо установиться. Розетка евро должна иметь керамические «внутренности». Данный материал способен выдерживать длительные высокие нагрузки. Наружный монтаж розеток обычно применяют в деревянных постройках, где проводка также открыта. Такая установка проводится, чтобы обезопасить жильцов от возникновения пожара. В газобетонные, кирпичные, блочные стены помещают внутренние розетки.

Как своими силами подключить питающий кабель

Итак, мы выбрали способ, как подключить наши первоочередные кухонные устройства. Но наши питающие кабели подключены условно. Выясним, как это сделать по-настоящему. Традиционно, рассмотрим раздельно, духовой шкаф и варочную поверхность.

Для духового шкафа (мощностью не более 3.5 кВТ, Р=3.5 kW) необходимо приобрести кусок кабеля ПВС 3*2,5 и обычную бытовую вилку на 16А. Длина кабеля должна быть такой, чтобы после подключения кабель не был натянут

При присоединении к вилке (условимся, кабель имеет коричневую, синюю и желтую жилы), важно подключить желтую (желто-зеленую) жилу к клемме земля. Порядок подключения фазы и ноля следующий: коричневая жила это фаза, синяя это ноль. В розетке фазу можно определить с помощью индикатора фазы (любой бытовой прибор не реагирует на порядок фаза-ноль – если вилку телевизора вставить противоположно текущей позиции, то телевизор все равно будет работать, однако, будет лучше, следовать условиям эксплуатации данного электроприбора)

Далее, снимается небольшая пластиковая крышка, в месте подсоединения кабеля

В розетке фазу можно определить с помощью индикатора фазы (любой бытовой прибор не реагирует на порядок фаза-ноль – если вилку телевизора вставить противоположно текущей позиции, то телевизор все равно будет работать, однако, будет лучше, следовать условиям эксплуатации данного электроприбора). Далее, снимается небольшая пластиковая крышка, в месте подсоединения кабеля.

Там мы увидим соединение для каждой жилы кабеля.

Присоединение выполним следующим образом: L- это фаза, N- ноль, знак земля — желтый (желто-зеленый — это цвета земли с точки зрения электрики) согласно цветам жил

Очень важно: цвета жил провода в вилке при сочетании земля-фаза-ноль, должны соответствовать аналогичному сочетанию в подключаемом устройстве. Если в вилке фаза это коричневая жила кабеля, то и в духовом шкафе это коричневая жила. Точно так же с нулем и землей – сугубо по цветам

Точно так же с нулем и землей – сугубо по цветам.

Варочная поверхность. Как правило, модели варочных поверхностей универсальны. Это подразумевает подключение как на 220В так и на 380В. Переход как на одно так и другое напряжение реализуется с помощью установки соответствующих перемычек. У большинства варочных панелей, в месте подсоединения питающего кабеля (удобно доступная пластмассовая крышка) можно увидеть подобную схему подключения:

В случае квартиры, где выделенное напряжение 220В вывод очевиден (в случае частного дома, при выделенных 380В, электрики адаптируют вывод питания на варочную поверхность на 220В).

Для того, чтобы варочная поверхность работала от 220 В, следует установить перемычки согласно строке 3 схемы подключения. Для напряжения 380В выбираем строку 1. Практически это может выглядеть так:

Или так:

Что касаемо питающего кабеля, лучше использовать ПВС 3*6 (кроме случая, когда кабель в розетке меньшего сечения – а это 3*4мм2). В любом случае, рекомендуется придерживаться принципа – сечение питающего кабеля не может быть меньше сечения кабеля в розетке (провода выступающего из стены, для подключения варочной поверхности). Больше может. Как уже говорилось выше, варочная поверхность емкий потребитель электроэнергии. При мощности 7,3 кВт (Р=7,3kW), необходимо установить розетку и вилку, рассчитанные на ток 32А.

Сочетание цветов жил кабеля с землей, фазой и нулем полностью аналогично случаю духового шкафа.

При подключении питающих кабелей духового шкафа и варочной поверхности была указана марка кабеля ПВС. ПВС это гибкий многожильный силовой кабель в ПВХ изоляции. Но при неразъемном соединении с кабелем электропроводки (а это в большинстве случаев кабель марки ВВГ-нг, с монолитными негибкими жилами) эффективнее было бы использовать аналогичной марки кабель. С точки зрения простоты соединения — возможно. С точки зрения эксплуатации – все таки мы имеем дело с бытовыми приборами, а им присуща некоторая подвижность. Монолитный кабель рассчитан на неподвижность, вероятность поломки жил есть, но не большая. Вероятность же поломки мест соединения внутри прибора уже выше. Поэтому многожильный кабель (ПВС) более удобен, в данном случае.

При выполнении работ с электрооборудованием строго выполняйте меры безопасности от поражения электрическим током.

Практика подключения

Важно! Если у панели и у духовки есть электрические вилки на кабелях питания, их срезать нельзя. Этим вы нарушите правила гарантии и потеряете её

Поэтому два варианта подключения.

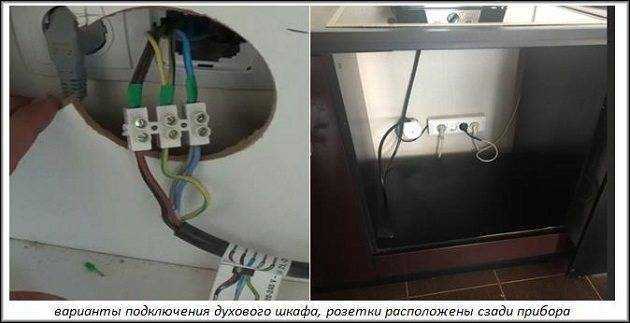

Вариант 1. Электрических вилок нет

Имеем два бытовых прибора, с кабельными выводами для подключения питания. Очень правильно сделать так:

Подготовить кабели бытовых приборов к подключению. Для подключения панелей и духовых шкафов используют электрические шнуры, типа, ПВС. Жилы шнуров  многопроволочные. Для лучшего контакта на концы жил, нужно установить обжимные гильзы или контактные клеммы.

Установка гильз требует специального инструмента, но он стоит того, чтобы обеспечить надежное подключение.

Качественное подключение панелиБезобразное подключение панели

Для подключения мощных бытовых приборов, забудем о скрутках и пайках. Используем специальные клеммники, под названием, барьерные клеммные колодки.

Барьерная колодка

Если нужна красота, прячем колодку в распределительную коробку, которую подбираем по внешнему виду.

Можно ли подключать кабель духового шкафа к колодке варочной панель?

У варочной панели довольно мощная колодка для подключения. В теории можно подключать кабель духового шкафа к этой колодке. Но только в теории. На практике, лучше этого не делать. Варочная панель стоит гораздо дороже барьерной колодки и не нужно её использовать для расключения проводов.

Итог подключения приборов без вилок и розеток

Получаем такое подключение. Питающий кабель подключается к барьерной колодке. Шнуры питания от варочной панели и духового шкафа, подключаются к той же барьерной колодке с соблюдением цветности жил. Соответствие цветов жил их назначению, смотрим в документации.

подключение варочной панели и духовки

Примечание. Некоторые модели встроенной техники не комплектуются кабелями питания. Для них нужно купить гибкий питающий шнур, нужного сечения, например, ПВС.

Вариант 2. Электрические вилки (вилка) есть

Важно! Подключение по типу вилка-розетка допустимо, если сила тока при работе прибора не более 32 Ампер. Если прибор более мощный, контакты розетки будут греться и возможно возгорание

В этом случае используем шлейфование розеток. От розетки для варочной панели, прокладываем шлейф, кабелем того же сечения, ставим розетку и подключаем духовой шкаф.

Повторюсь, суммарная мощность панели и шкафа не должны превышать возможности кабеля. Сначала расчет (выше), потом шлейф.

Вилка для варочной панели

Чтобы подавать электричество на варочную поверхность, используют трехжильный кабель из меди. Если нужно 380 вольт, понадобится кабель с пятью жилами. Сечение кабеля подбирают, исходя из имеющейся нагрузки и согласно расчетам рабочего тока. Однако сечение не должно быть меньше 4 квадратных миллиметров. Автомат берут на 32 Ампера, а если используется 6-миллиметровый кабель, автомат должен быть на 40 Ампер.

Особенность варочной поверхности в чрезвычайно быстром нагреве. Вызвано это обстоятельство высокой мощностью прибора, которая может достигать 7 киловатт.

Вилку подключают следующим образом:

1. Покупают силовую вилку на 220 Вольт (переменное напряжение).
2. Снимают защитную панель. Во внутренней части вилки имеется 6 контактов, которые используют для подключения.
3. Клеммы под номерами 1, 2 и 3 используют для присоединения проводника фазы (L). Эти клеммы соединяют перемычкой.
4. Контакты, пронумерованные четверкой и пятеркой, задействуют для подключения нуля (N).
5. Клемма под шестым номером предназначена для заземления.

Способы прокладки проводки

Перед тем, как подключить духовку, следует ознакомиться со способами прокладки проводки. Традиционно ее протягивают незаметно в штробах или штукатурке. Такая работа связана с пылью, приходится разрушать стены, порой остаются видимые следы. Скрыть их можно, покрасив стены либо наклеив новые обои. Есть и другие способы прокладки электрического кабеля.

Можно протянуть линию, соорудив специальные плинтуса, которые в отличие от обычных широкие и высокие. Там провод не видно и его нельзя повредить. Работа легкая и не пыльная.

Другой способ – прокладка в кабель-каналах. Они представляют собой короба из пластика или металла. В них укладывают кабель, потом прикручивают к стенкам. В коробах имеются крышки, которые снимаются

Надо иметь в виду, что они привлекают внимание. Но по деревянным перекрытиям и стенам, которые прекрасно горят, тянуть провод необходимо в гофре

Розетка для духового шкафа и варочной панели

Электрические варочные поверхности и духовые шкафы потребляют большую мощность (от 2,5 до 10 кВт). Потому, по современным правилам электробезопасности, розетка для духового шкафа требует отдельной выделенной линии электропитания от щитка.

Причём, если варочная панель и духовой шкаф предусматривают независимую установку, то для них потребуются две розетки, с отдельными точками подключения на распределительном щитке.

У многих возникает вопрос, а можно ли подключить электрический духовой шкаф от уже существующей обычной розетки, которая ранее была установлена на кухне для чайника, микроволновки и т.п.?

• Можно, главное чтобы при этом соблюдались 3 условия:
• духовка должна быть мощностью не более 3,5 кВт;
• розетка подключена трехжильным медным кабелем от щитка сечением не менее 2,5 мм2;
• в электрощите заменить обычный автомат с тепловым расцепителем на дифференциальный автомат с номинальным током не более 16 А.

По третьему условию, у некоторых могут возникнуть неудобства и небольшие проблемы. Как правило, у многих до сих пор на всю розеточную группу стоит один автомат на 16 А — 25 А, плюс еще один на освещение.

При замене единственного автомата для розеток на дифференциальный 16 А и подключении через него духовки, практически не возможно будет пользоваться другими электроприборами, пока работает духовой шкаф и готовится пища.

Здесь уже вам самостоятельно придется делать выбор, либо в пользу экономии (не прокладывать новую проводку, отдельную розетку и т.д.), либо в пользу комфорта и удобства. Оставлять в щите обычный модульный автомат без защиты от токов утечки, при подключении духового шкафа в старую розетку, не рекомендуется.

Высота установки новой розетки под духовку, должна быть не более 90 см от пола. Хотя ее также не редко ставят на уровне ножек кухни.

Самое главное здесь – удобство эксплуатации. По технике безопасности, при влажной уборке и протирке духовки мокрой тряпкой, ее обязательно нужно отключать от электросети.

И залазить каждый раз под самый низ кухни, чтобы выдернуть вилку, не всегда удобно. Кроме того, здесь нужно учесть такие возможные ситуации, как протечка воды и затопление кухни. Поэтому на 5-10 см над полом, розетку все же следует приподнять.

Основное требование по размещению розетки – не располагать ее непосредственно за духовым шкафом. Можете ее установить слева, справа или как говорилось выше – под ним, непосредственно возле пола.

Когда с местом расположения розетки определились, необходимо ее подключить.

Фазную и нулевую жилу кабеля подсоединяете на крайние контакты розетки

При этом абсолютно не важно где будет расположена фаза, а где ноль – справа или слева. Заземляющую жилу (желто-зеленую) подключаете к клемме заземления (обычно средняя)

Ставите на место рамку или декоративную крышку.

Требования к проводке

Особое внимание следует уделять качеству электрической проводки, от чего зависят безопасность и правильность функционирования всей системы

Во внимание принимают следующие факторы:

Духовой шкаф и варочную поверхность подключают через заземление. В вилке или розетке для духового шкафа должно присутствовать 3 или 5 контактов (в первом случае для сети 220 Вольт, во втором — для 380 Вольт)

В заданиях старой постройки этого условия придерживались не всегда. Однако современные требования иные, поэтому понадобится прокладка нового кабеля.
Электрическая проводка соединяется с распредкоробкой только через УЗО (устройство защитного отключения).
Оборудование небольшой мощности (до 2,5 киловатт) подключают к существующей электросети (если она отвечает современным требованиям). Для подключения мощного оборудования понадобится выделенная линия.

Оптимальное сечение кабеля — 6 квадратных миллиметров. Провод с таким сечением выдержит длительную нагрузку на уровне 10 киловатт. Рекомендуемый класс защиты автомата — C32. Если мощность панели не превышает 8 киловатт, достаточно будет кабеля с сечением 4 миллиметра и автомата с классом защиты C25.

Правильный выбор кабеля — ВВГнг или NYM. Приобретая кабель, учитывают диаметр проводника. Для провода с сечением в 4 миллиметра диаметр составит 2,26 миллиметра, а для 6-миллиметрового проводника — 2,76 миллиметра.

Данные для устройства защитного отключения на один пункт превышают номинал автомата защиты. Для устройства на 32 Ампера понадобится УЗО на 40 Ампер.

Безопасность эксплуатации

Подключение УЗО для духовки

Для безопасной эксплуатации духовки, которую удалось встроить в кухонную мебель или расположить отдельно, потребуется защитить пользователя от случайного попадания на ее корпус опасного потенциала. Для этого в коммутирующих изделиях предусмотрена специальная клемма, имеющая электрическое соединение с системой защитного заземления.

Некоторые специалисты советуют включать в цепь питания устройство защитного отключения, срабатывающее от малейших токов утечки. Вариант защиты с УЗО имеет смысл применять в тех случаях, когда в квартиру заводится двухжильный кабель питания, то есть надежное и полноценное заземление в ней отсутствует.

Розетка для духового шкафа

Розетку подбирают с учетом мощности духовки, характеристик сети, значения тока. К примеру, при сечении проводов 16А, которое подходит для устройства 3.5 кВт, необходима розетка конкретно под эту либо большую характеристику – на 20А или 32А. Разъем для подключения электроприборов бывает различной формы с разным количеством отверстий.

Нередко вилка шнура духовки совпадает с нею, к примеру, три плоских вывода под 32А. При наличии 3-х фазной сети, необходима электрофурнитура на 4-5 проводов. Если неправильно рассчитать, то разъем будет нагреваться, произойдет выгорание. Нужно выбирать, начиная с типа F и 10А. Чтобы обеспечить большую безопасность лучше приобрести типоразмер с крышечкой, который защищает от попадания брызг.

Розетки необходимо ставить в доступном месте недалеко от духового шкафа на негорючую поверхность. На нее не должна попадать влага. Не надо устанавливать сзади варочной панели и самой духовки.

Рекомендуется, чтобы она находилась от пола на высоте 30 см. Слишком близкое к нему расположение розеток приведет к неудобствам при пользовании. Например, если есть нижние мебельные фасады, понадобится их демонтировать, можно не вписаться в размер. Основная опасность заключается в том, что может прорвать шланг водопроводной трубы и при наступлении в воду человек окажется под напряжением 220 Вольт. Нежелательно устанавливать розетку над или под бойлерами и нагревательными приборами.

Чтобы подключить кабель к розетке, надо очистить жилу от изоляции на 0.5 см, подвести под прижим, закрепить вином. Можно сделать по-другому. Зачистить провод на 1.5 см, обернуть им винт и прижать. В этом случае контактируемый участок получается больше, следовательно, соединение лучше, а значит более надежно.

Жилу из тонких проволок плотно обхватывают латунными трубками либо запаивают оловянным припоем. При подборе кабеля и розетки для варочной панели, и духового шкафа необходимо учитывать в сумме мощность бытовой техники, подключенной к силовой цепи.

По требованиям безопасности использовать переноску (удлинитель) для подключения варочной панели и духового шкафа запрещается. Правильнее будет установить двойную розетку. Они представлены в широком ассортименте.

При установке важно подобрать правильные материалы

Выбор газового шланга

резиновый шланг сильфонный шланг

Шланги газовые продают различной длины, перед покупкой определитесь какая вам нужна длина.

Рис. 1. Различные виды газовых шлангов

Резиновые газовые шланги

Резиновые газовые шланги самые простые и дешевые, наверно, поэтому и самые распространенные. Но резиновые шланги плохо защищены от механических воздействий, рекомендуемый срок службы 5 лет.

Рис. 2. Резиновый газовый шланг

Полимерные газовые шланги в стальной оплётке ранее были широко распространены, но во многих городах и странах они запрещены к применению. От шлангов для воды их отличает визуально желтые полоски в оплётке.


Сильфонный газовый шланг

Сильфонный газовый шланг более безопасен и долговечнее резиновых газовых шлангов, есть упоминания о сроках службы до 25 лет. Производят сильфонные шланги из нержавеющей стали, на концах шланга штуцера с резьбой с паронитовыми прокладками. Шланг легко изгибается, выдерживает давление до 6 атмосфер и температуру от -50 до +200 градусов С. На таком варианте остановил свой выбор и я.

Сильфонный газовый шланг с защитным покрытием это модель сильфонного шланга, которая защищена слоем полимерного покрытия.

Сборка схемы подключения

Итак, все материалы готовы, можно переходить к сборке. Вот схема подключения всех приборов.

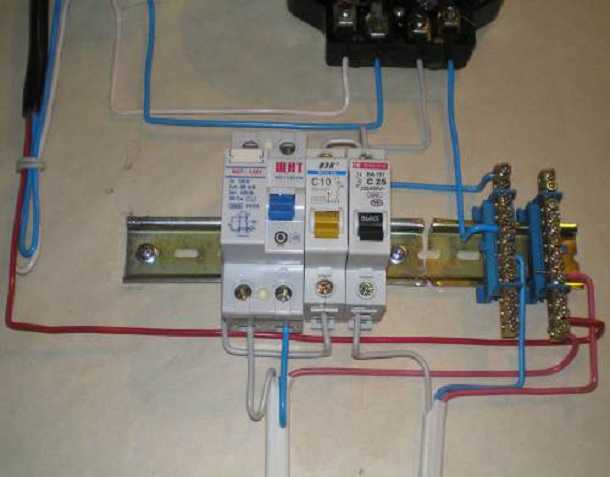

В бокс устанавливается двухполюсный автоматический выключатель. У автоматов есть одна особенность – это возможность подсоединять к ним приборы с разных сторон

То есть, неважно, куда вставляется питающий кабель, а куда отводящий.
С одной стороны к автомату присоединяются фаза и ноль от питающего провода для духовки. Так как автомат выбран на 16 А, соответственно он будет отключать духовой шкаф, если в нем появились токи большой силы.
С другой стороны точно по модулям те же фаза и ноль только по два провода. Один будет соединяться к варочной панели, второй является питающим проводом от распределительного щитка

То есть, это провод, который был соединен со старой розеткой. При этом вилку варочной панели срезают и проводят соединение напрямую к автомату. Кстати, некоторые модели плит вилками не снабжаются. А вот для духового шкафа лучше отдельную розетку установить. Она может находиться внутри бокса (шестимодульного) или быть смонтирована на стене рядом с прибором.
Остается только соединить заземляющий контур, для этого и была установлена внутрь бокса шинка. То есть, к ней одновременно соединяются заземляющий провод, идущий от распределительного щита, заземление от духового шкафа и варочной панели.

Один будет соединяться к варочной панели, второй является питающим проводом от распределительного щитка. То есть, это провод, который был соединен со старой розеткой. При этом вилку варочной панели срезают и проводят соединение напрямую к автомату. Кстати, некоторые модели плит вилками не снабжаются. А вот для духового шкафа лучше отдельную розетку установить. Она может находиться внутри бокса (шестимодульного) или быть смонтирована на стене рядом с прибором.
Остается только соединить заземляющий контур, для этого и была установлена внутрь бокса шинка. То есть, к ней одновременно соединяются заземляющий провод, идущий от распределительного щита, заземление от духового шкафа и варочной панели.

Можно провести соединение по-другому. Для этого потребуется только автомат на 16 А, через который будет подсоединяться духовка. Но в бокс придется кроме шинки для заземления установить дополнительно шину для фазы и нуля. То есть, в боксе будет три шины, поэтому для этого придется выбрать приспособление побольше. К примеру, на шесть модулей.

• К фазной шине подключаются: питающий провод (имеется в виду его фазный провод), питающий провод варочной панели и провод, подключаемый к автомату.
• К нулевой шине подключаются ноль от питающего провода, от варочной поверхности и провод, идущий на розетку для духового шкафа.
• От автомата проводится провод до розетки.

Бокс лучше установить где-нибудь внизу под цоколем кухонного гарнитура, чтобы его не было видно, и чтобы его никто не трогал.

В принципе, это самые правильные решения в этой ситуации. Но есть вариант лучше. Если делается ремонт квартиры, и решено приобрести встраиваемую технику, то оставьте старый кабель для варочной панели. А для духовки проведите новый с нужным сечением. И установите на линию отдельный автомат на 16 А. То есть, на стене у вас получатся две розетки. Каждая питает свой прибор. Это идеальный вариант для подключения духовки и варочной панели.

Добавим, что сегодня электрические цепи снабжаются защитными приборами разного вида, где автомат играет важную роль. Он отключает подачу электроэнергии на бытовую технику, если в сети образовался ток повышенной силы. От этого тока перегорают несущие электрические цепи. Но есть еще один прибор, установка которого сегодня считается обязательной. Это УЗО (устройство защитного отключения).

Необходимо он для того, чтобы человека не ударило током, когда есть пробой в электрической цепочке, и напряжение передается на металлические корпуса той же духовки или варочной панели. Дотронувшись до металла, человека бьет током. Если стоит УЗО, то он на себя забирает эти блуждающие токи. Этот защитный прибор можно установить внутри распределительного щита или около розетки, где монтировался бокс.

Советы, Электрика

Правила установки плиты над духовым шкафом

При выборе классического варианта монтажа, а именно, когда варочная панель располагается над духовкой, нужно придерживаться правил установки. Главное условие – это соблюдение зазора для циркуляции воздуха. Если индукционная плитка настольная, то у нее предусмотрены ножки, создающие просвет над поверхностью стола для вентиляции. А если плиту нужно встроить в столешницу, 2 см вокруг прибора должны оставаться свободными от каких-либо предметов. Именно такое расстояние необходимо для нормальной циркуляции воздушного потока.

У каждой индукционной панели снизу имеются тепловые заглушки. Они располагаются сразу под катушками и препятствуют распространению магнитных волн и тепла вниз от прибора. Соблюдение вышеуказанного зазора позволяет охлаждать эти теплоуловители до безопасной температуры. Также желательно полное отсутствие задней стенки у стола, где будет размещаться индукционная поверхность. Расстояние между стеной и прибором должно быть от 6 до 10 сантиметров.

Инструкция по эксплуатации запрещает располагать предметы с магнитными свойствами сразу под агрегатом. Ввиду этого, не следует размещать под плиткой ящик со столовыми приборами. Также для нормальной работы вентилятора нужно исключить вероятность попадания в него разного мусора или мелких предметов. Поэтому лучше оставить эту зону вообще пустой. Можно установить выдвижной ящик только в том случае, если плита комбинированная, но только со стороны обычных электрических конфорок.

Как правильно подключить варочную панель и духовой шкаф к одной розетке: схема подключения на один кабель

Приобретая технику, важно заранее знать исходные параметры допустимой нагрузки. Варочная поверхность и духовка имеют объявленные в инструкции заводские характеристики

В том числе расчетную мощность энергопотребления. Сложением этих номиналов определяют суммарную нагрузку, которую соотносят с имеющимися величинами.

Если показатели мощности приобретаемых приборов даже незначительно превосходят допустимые, специалисты советуют проложить отдельный кабель от щитка до места установки. Варочную панель, например, подключают к существующей линии, а духовой шкаф придется подсоединить к новой.

Подключение к шине фазного провода в распределительном щите выполняется также через автоматический выключатель соответствующей мощности. Если в щите не окажется свободного места для установки автомата, приобретают дополнительный бокс необходимого размера. Его не обязательно монтировать рядом с основным распределительным щитом. Допускается установка в любом удобном месте по трассе прокладки кабеля.

Принципы подбора кабеля для дополнительной линии приведены выше

Другое важное технологическое звено  — штепсельный разъем или розетка. Этот элемент имеет те же требования по мощности, но в первую очередь важно соответствие типу или конфигурации штепсельной вилки подключаемого изделия

Несколько слов о том, что типы подключения бытовой техники повышенной мощности зачастую сильно отличаются. Кроме нескольких видов штепсельных разъемов, подключение производится также через контактные группы. Для этой цели используют клеммные коробки с винтовыми или пружинными зажимами.

Теперь вопрос, который вынесен в заголовок статьи. Как подключить варочную панель и духовой шкаф к одной розетке, если их суммарная мощность вполне соответствует техническим параметрам наличествующей на кухне силовой линии.

Использование удлинителя (так называемой переноски) исключается по требованиям безопасности. Правильный вариант — установка двойной розетки. Они в широком ассортименте представлены в специализированных магазинах.

Колодка-изолятор в таких розетках изготовлена, как правило, из специальной электро-технической керамики, детали контактов — из сплава меди и латуни достаточной толщины. Все это практически полностью исключает перегрев при подключении мощных приборов, а, следовательно, и опасность возгорания.

Единственная проблема двойных розеток скрытого или внутреннего типа — это посадочное место. Встречаются конструкции, которые потребуют замены стеновой коробки на более объемную. Но в большинстве моделей предусмотрена возможность установки в стандартную коробку. Внешние или накладные розетки таких проблем не создадут вообще.

И вновь о необходимости задействования в цепи автоматического выключателя. С учетом того, что на линии запитано уже как минимум два мощных агрегата, номиналы автомата корректируются в сторону повышения расчетной мощности. Оптимальным показателем для группы считают 32 А (по таблице 27 А).

Для пользователей, у которых сеть — трехфазная, задача в корне упрощается. Возможность равномерно распределить нагрузку на домашнюю сеть решает все проблемы.

Подсоединение производится поочередным задействованием фаз для питания каждого прибора независимо друг от друга.

Схема предельно проста. Нулевая или нейтральная линия образует единую шину. Это необходимо, чтобы параллельно подключать к ней каждый из приборов. То же самое относится и к заземляющей жиле. А вот фазные провода следует подсоединять к соответствующим выводам или клеммам раздельно.

Применение клеммных (барьерных) колодок гораздо эффективней для подключения приборов к трехфазной линии. В таких устройствах конструктивно предусмотрены объединяющие шины по всем контактным группам. Главное — не забыть проверить надежность каждого из контактов.

Надежность соединения достигается к тому же использованием обжимных насадок или гильз. Даже тот факт, что удаление изоляции и крепеж (обжим) такой гильзы потребуют приобретения специального инструмента, это непременно того стоит.

Отдельно стоит сказать о важности применения устройства защитного отключения (УЗО). Влажная среда, наличие металлических деталей, другие особенности кухни подразумевают дополнительную защиту всех пользователей

УЗО устанавливается на консоль электрощита или в отдельный бокс в цепи силовой кухонной линии. Порог чувствительности для срабатывания УЗО не должен превышать 10 мА.

Выводы и полезное видео по теме

Видеоролик ниже демонстрирует пошаговую установку оборудования. Видео затрагивает отдельные нюансы монтажа, соответствия правилам и нормам:

Установить бытовую гибридную газовую плиту, дополненную электрической духовкой, по большому счету, несложно. Другой вопрос, что подключение такого рода оборудования следует выполнять по специально установленным правилам, которыми определяются моменты безопасности. Поэтому самостоятельно выполнить работы по подключению не представляется возможным (запрещается правилами), даже если имеются какие-то навыки, знания и умение.

У вас иное мнение по поводу подключения гибридной плиты к системе электро- и газоснабжения? Поделитесь им в блоке комментариев. Если у вас есть вопросы по теме статьи, которые мы не рассмотрели выше, задавайте их нашим экспертам и другим посетителям сайта, участвуйте в обсуждениях.

Источник
