Установка розеток в гипсокартон своими руками: пошаговая инструкция

Советы по установке розетки в гипсокартонной стене

Помимо основной поэтапной инструкции, не будет лишним ознакомиться с некоторыми советами специалистов-электриков, а именно:

Не стоит беспокоиться при неплавном размещении отверстий (например, в 1-2 сантиметра), это вполне регулируется при помощи лапок на подрозетнике. Убедиться в подходящем выборе подрозетника и розетки лучше заранее. Хотя они стандартны, но бывают исключения

Важно соблюдать рекомендуемые при установке блоков расстояния, главное – соблюдать расстояние между центрами 71–72 мм. Отверстие не должно вплотную подходить к профилю

Несмотря на неровность получившегося круга, подрозетник в него может идеально войти. Стакан подрозетника должен быть установлен вровень со стеной, тогда розетка под гипсокартон встанет ровно и устойчиво.

Закрепление

У большинства встраиваемых спотов предусмотрено крепление в виде двух скоб по бокам. Их необходимо отогнуть вверх до упора и в таком положении вставить в отверстие в потолке

Обратите внимание, чтобы провода питающие светильник не попали под зацепы. После вставки светильника зацепы самостоятельно прижимают его к потолку и надежно удерживают его там

После того как все элементы установлены можно подключать основной питающий провод к выключателю и распределительной коробке или к понижающему блоку питания, если используются низковольтные светодиодные светильники. На этом работы заканчиваются. Можно проверять работу освещения.

Закрепление

Предварительные работы

Установить розетки – работа, которую выполняют на завершающем этапе обшивки стен гипсокартоном или монтирования перегородки. Но подготовить для розетки в гипсокартонной стене место следует заранее.

Перед непосредственным монтажом листов прокладывают проводку, обязательно проверив работоспособность линии. Затем кабеля изолировать и зафиксировать в точке, где устанавливают розетку.

Только сделав все по инструкции, рассчитывают, что розетка функционирует, не опасна для имущества или жизни владельца, ее сложно вытащить из стены. И что главное, пользоваться ею удобно жильцам квартиры или дома.

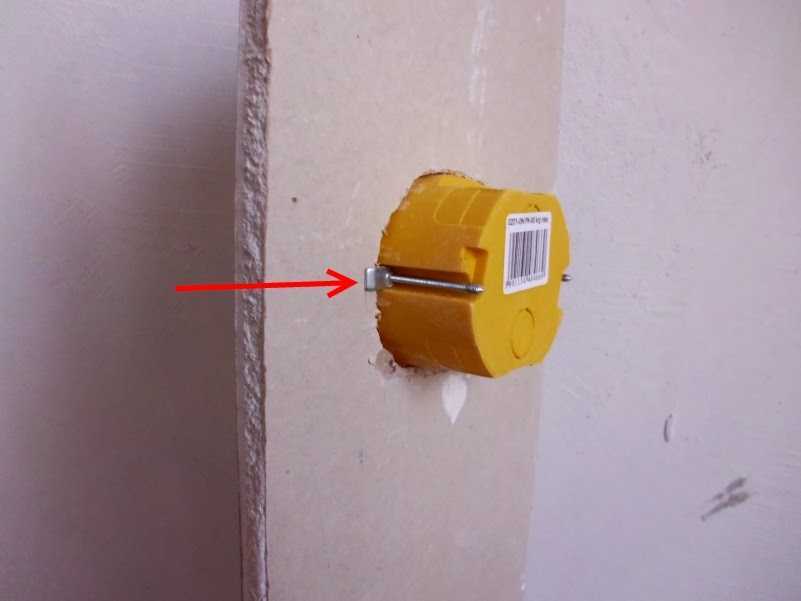

Установленный подрозетник в гипсокартоне

Как сэкономить

Вот несколько практических рекомендаций, которые позволят вам выполнить монтаж электрической проводки, потратив минимум финансовых средств:

Избегайте приобретения дешевых материалов, включая кабель, гофру, крепежные элементы, подрозетники и коробки. Низкое качество приведет к тому, что проводка в гипсокартоне выйдет из строя уже спустя 2–3 года. В худшем случае могут сломаться электрические приборы. Замена проводки — сложный процесс, требующий демонтажа некоторых листов гипсокартона.
Не торопитесь, убедитесь в качестве и надежности системы. Разделите линии питания и освещения.
В случае замены кабеля проверьте исправность старой проводки. Если все хорошо, можно оставить ту схему, которая использовалась. Кроме того, некоторые части проводки можно не заменять.
Сечение кабеля рассчитывается в зависимости от той нагрузки, которую он должен обеспечивать

Вместе с тем важно делать определенный запас. Вы не можете знать, что захотите использовать спустя 1–2 года

Запас в сечении позволит вам подстраховаться и избежать необходимости в замене проводки.
Если не хотите сверлить отверстия для розеток, воспользуйтесь накладным оборудованием.

Установка накладной розетки на гипсокартон

Помните, что открытый способ проводки по гипсокартону нарушает все правила электрической и пожарной безопасности. Поэтому в данном случае он не используется. Не забывайте отключить автоматы, прежде чем приступать к монтажу или замене кабеля. Все электроустановочные изделия (розетки и выключатели) следует монтировать в самом конце. Данный подход позволить исключить повреждения декоративной части.

Рассчитываем количество и расположение светильников на натяжном потолке

Модели для натяжных потолков выбираются не только по функциональности или дизайну. В совокупности все осветительные приборы должны обеспечивать достаточное освещение, а также создавать декоративные эффекты при необходимости. Соответственно, если точечные светильники играют роль дополнения к люстре, используется определенная смеха расположения. Если же освещение обеспечивают только эти приборы, расстановка их должна быть другой.

Чтобы рассчитать оптимальное расположение ламп на натяжном потолке, нужно знать:

тип осветительных приборов – люминесцентные, светодиодные лампы накаливания генерируют световой поток с разной интенсивностью;
размеры помещения – 1 спот может обеспечить освещение не более, чем 2 кв. м. площади;
наличие, количество и площадь окон;
дизайн гостиной – стиль также диктует определенные требования к схеме размещения;
необходимость в зонировании – точечные светильники успешно решают задачу разделения на зоны.

Расчет мощности

Существуют определенные нормы освещения для всех типов комнат:

для гостиной требуется не менее 3 Вт на 1 кв. м;
в спальне столь яркого освещения не нужно – достаточно 2 Вт на 1 кв. м;
а вот в детской освещение должно быть максимальным – 8 Вт на 1 кв. м.

Исходя из нормы можно легко рассчитать необходимую совокупную мощность. Например, при площади гостиной в 20 кв. м необходимо освещение мощностью в 20*3=60 Вт. Если отсутствует центральный осветительный прибор, при мощности светодиодных светильников в 5–7 Вт, потребуется от 10 до 14 приборов. Предпочтение отдается четному числу, но это условие соразмеряется с оформлением.

Расчет количества необходимых светильников

Правильно подсчитать количество светильников и их требуемые технические характеристики позволят существующие рекомендуемые нормы освещенности для каждого типа помещений. В настоящее время хозяева квартир все чаще переходят на светодиодные лампы, поэтому расчет нормы освещения для каждого помещения в квартире будет показан на их примере.

Норма освещенности выражается во Вт на один квадратный метр и составляет:

для туалетов и ванных комнат – 2 Вт/м2;
для залов – 3 Вт/м2;
для коридоров и прихожей – 1 Вт/м2;
для спальни – 2 Вт/м2;
для детской – 7 Вт/м2.

Исходя из приведенных норм, можно легко посчитать необходимое количество приборов и решить, как расположить светильники на натяжном потолке. Для этого потребуется:

Площадь помещения умножить на норму освещенности, например: 12 м2 х 7 Вт/м2 (для детской комнаты)=84 Вт.
Найденное значение разделить на мощность одного осветительного прибора, например: 84 Вт/6 Вт=14 шт.

Получается, что для создания необходимой освещенности в детской комнате понадобится 14 светодиодных светильников мощностью 6 Вт.

При необходимости пересчитать количество светильников с другими лампами, можно умножить норму для светодиодных ламп на поправочный коэффициент:

для ламп накаливания – 4;
для люминесцентных ламп – 2,5.

Для данного примера получится, что суммарная мощность освещения для детской комнаты с использованием ламп накаливания выйдет: 84 Вт х 4=336 Вт, а для люминесцентных ламп: 84 Вт х 2,5=210 Вт. Если в расчете получается не целое число, его округляют до целого значения.

Выбор схемы расположения

Зависит в равной степени как от необходимого уровня освещения, так и от стиля. Кроме того, нужно иметь в виду и дополнительные требования, обусловленные назначением помещения.

Гостиная – комната с высоким уровнем освещения. Здесь обойтись только спотами вряд ли получится.

Зато если их использовать вместе с люстрой, можно весьма разнообразить оформление комнаты:

светильники применяют для зонирования: в зонах, где требуется яркое освещение, приборы располагают тесной группой или подбирают изделия высокой мощности. В зоне отдыха, наоборот, с их помощью организуют приглушенное мягкое освещение;
предпочтительнее расположить лампочки на натяжном потолке в зале перед стеной с интересным декором или мебельной композицией;
2 ряда точечных источников света вдоль более короткой стены, позволят зрительно исправить пропорции комнаты.

Спальня – здесь зачастую обходятся без люстры. Точечными светильниками отмечают зоны:

над кроватью достаточно пары штук, чтобы создать очень мягкое освещение;
гардероб выделяют более мощными осветительными приборами. Переодевающийся человек должен видеть себя в зеркале;
туалетный столик также нуждается в хорошем освещении.

Кухня. Споты здесь обеспечивают достаточную освещенность и служат универсальным инструментом для зонирования. Они позволяют визуально изменить пропорции комнаты.

Детская

В холле или коридоре

Какой подрозетник лучше всего выбрать

Для ГКЛ подрозетники выпускают производители: Schneider Electric, Тусо и другие.

Коробки классифицируют по размерам:

внешний диаметр (d2);
глубина коробки.

Стандартные размеры d2 (мм): 60, 64, 68, 70,75. Есть также и нестандартный диаметр.

Глубина коробки (мм): 40, 42, 45, 60, 62.

Какой глубины монтировать коробку, зависит от её места расположения. Если это перегородка, тогда коробку глубиной 60, 62 мм не поставить. Устанавливают 40, 42 мм.

Для стен из гипсокартона применяют подрозетники Hegel КУ 1201, 1202. Размеры: d2-68 мм, глубина Н-45 мм. Изготовлены из негорючего пластика, который выдерживает 850 0С.

Под металлический профиль

Под металлический каркас используют только пластиковые коробки для установки выключателей. Допустим, schneider electric IMT35150. В изделии корпус произведен из пластика, который не горит.

Отличается модель прочностью и широким передним кантом. Есть заглушки, имеющие различный диаметр. Они предназначены для проводов, имеющих разное сечение.

Для закрепления в гипсокартонной поверхности в коробке есть 2 металлические «лапки». Они обеспечивают прочное сцепление, при котором тыльная сторона ГКЛ остается неповрежденной. «Лапки» держат шурупы, при закручивании их крепежи прижимаются к поверхности.

Коробка для розеток не должна совпадать с местом расположения металлических элементов каркаса.

Под деревянный профиль

Металлический корпус подрозетника – защита деревянного каркаса от возгорания. Он исключит контакт искры от короткого замыкания с деревянным основанием. Пластиковый корпус не выдержит 1500 0С – он расплавится.

Преимущества металлического корпуса:

Некоторые коробки изготовлены из стали в 1 мм, способные выдержать высокую температуру при коротком замыкании.
В деревянном корпусе проводя электропроводку, кабели прячут в металлическую гофру. Корпус из металла способен выдержать нагрузку гофры.
Монтаж. Коробка имеет размер D2-68 мм, что удобно при установке.
Герметичность корпуса. Швы на коробке проваренные.
Нет лишних отверстий. Для подвода проводов надо просверлить отверстия.
Для установки розетки предусмотрены отверстия, имеющие резьбу.
Глубина коробки 65 мм. Это дает возможность оставить 10 см лишнего кабеля для последующих ремонтных работ (замена розетки, сломался выключатель, закоротил шнур и расплавил розетку и провода).

Для безопасности от возгорания в деревянные дома и места, где установлены деревянные направляющие для гипсокартона монтируют подрозетники из металла. Надо перед приобретением смотреть на толщину металла и качество изделия.

Расстояние между подрозетниками

Для установки нескольких подрозетников намечают место, используя уровень для ровности, карандаш, линейку. От центра к центру коробки не меньше 71 мм.

Монтаж при клеевой фиксации гипсокартона

Проводка в гипсокартоне зависит от метода фиксации гипсокартонных листов к основаниям: устанавливают на клеящий состав или монтируют к металлическому каркасу.

В первом случае, чтобы кабель проложить под гипсокартоном, проводят штробление стен помещения под электропроводку. Выполнить штробление своими руками несложно при наличии инструментов и приспособлений:

Зубило и молоток – штробу выбивают инструментами, это трудоемкий способ, но не затратный;
Дрель и зубило – в стене проделывают отверстия с шагом 1-2 см, затем зубилом выбивают перемычки, не подходит для кирпичных стен;
Болгарка с алмазным диском – недостаток в сильном пылеобразовании;
Перфоратор – минусом заключается в кривизне штроб;
Штроборез – специальный инструмент, дающий наибольшую эффективность.

Пример проводки

Особенности выбора розеток, подрозетников

Успешное выполнение монтажных работ зависит от правильного подбора всего необходимого – самих розеток и выключателей, а также специальных пластиковых монтажных коробок – подрозетников (эти элементы закрепляются в отверстие, проделанное в стене, а уже в них устанавливаются розетки).

Подрозетники, выпускаемые для установки в отверстия гипсокартонных стен отличаются от устанавливаемых в бетонные и кирпичные. Их особенность заключается в наличии специальных прижимных лапок, установленных на винтах. Вращая эти винты можно эти лапки перемещать вдоль корпуса подрозетника.

Что касается розеток и выключателей, то производители сейчас их выпускают по единому стандарту относительно размеров внутренней части, которая будет размещаться в монтажной коробке.

И все же, приобретая все необходимые элементы, следует проверить их совместимость.

Установка тяжелого светильника

Чтобы подвесить тяжелую люстру, необходим анкерный болт. Монтажные работы выполняем в следующем порядке:

Проделываем отверстие на размеченном участке, используя перфоратор. Диаметр отверстия под тяжелый светильник — от 10 до 12 мм.
Устанавливаем анкерный болт.
Ставим цангу. Легкими ударами молотка заглубляем цангу в отверстие.
Завинчиваем по резьбе крюк.

Такой крепежный элемент способен выдержать даже очень большой вес. Чтобы украсить крепление, крюк иногда изолируют поливинилхлоридной трубкой. Последний этап работы — подключение светильника к электропроводке.

Если ранее был установлен металлический каркас, в монтажные работы добавляются некоторые особенности:

При закреплении светильника на крюк к каркасу прикрепляем один металлический кусок профиля. Если будет использоваться консоль, понадобятся две планки. Они будут равномерно распределять массу люстры и позволят избежать его падения даже при очень большом весе.
Делаем отверстия в листе гипсокартона. Они должны быть чуть меньше диаметра дюбеля-бабочки (на 3-4 мм).
Устанавливаем дюбель до упора. Раскрывшаяся бабочка надежно фиксирует крепежный элемент. Вырвать его крайне сложно.
Добавляем к дюбелю крюк.

Если устанавливаем консоль-кронштейн, также проделываем несколько отверстий. Размечаем с учетом габаритов консоли.
Консоль подвешиваем с помощью саморезов. Их устанавливаем в консольное приспособление.
Подключаем светильник к электропроводке.
Подвешиваем осветительный прибор на крюк или консоль.
Накрываем крепления декоративными панелями.

Монтаж особо тяжелых светильников выполняется так:

Проделываем отверстие в бетонном основании. Оно должно соответствовать диаметру цанги.
Устанавливаем в отверстие цанговую распорку и шпильку. Последняя необходима для поддержки люстры.
Монтируем саму цангу. Завинчиваем шпильку, используя инструмент.
Присоединяем к шпильке крюк.

Как осуществить монтаж различных осветительных приборов?

Как было сказано выше, одни осветительные приборы просты в установке, а другие требуют специальных знаний и навыков. Если до этого не было опыта работы в данной области, а также имеются сомнения в собственных силах, лучше обратиться в специализированные ремонтные бригады.

Светильники в гипсокартон очень важно правильно установить, потому что от этого зависит качество самого освещения, а также внешний вид потолка. Сразу стоит отметить, что неправильно подобранный осветительный прибор или его установка способен привести к деформации потолка или изменению его внешнего вида

Далее пойдет речь о монтаже каждого из светильников

Далее пойдет речь о монтаже каждого из светильников.

Если в качестве светильника была выбрана люстра, то нужно иметь в виду то, что они не всегда подходят для установки на гипсокартонный потолок, потому что листы ГКЛ довольно толстые, они и так визуально делают помещение еще меньше, чем оно есть на самом деле, а если эту конструкцию дополнить крупной, роскошной люстрой, то комната будет казаться совсем крохотной. Если же люстра большего всего вписывается в интерьер, то лучше выбирать модели, которые обладают небольшими размерами. Такой осветительный прибор отлично подойдет для очень больших, просторных помещений или же для квартир с высокими потолками.

Что касается ее установки, то предусмотреть это нужно еще на этапе формирования каркаса, потому что для этого необходимо будет провести электрическую проводку (здесь нужно иметь опыт работы со специальными гофрированными трубками, выполненными из ПВХ и металла) и установить специальные закладные элементы. Для этого создается специальная площадка, к которой в дальнейшем будет крепиться сама люстра. Можно закрепить светильник на профили или бетонное основание, главное избегать установки на сами гипсокартонные листы. Такая технология гарантирует отсутствие трещин и других визуальных дефектов на потолке.

Бывают случаи, когда имеет место установка подвесных светильников на уже готовый потолок, в данном случае процедура должна проводиться с использованием специальных болтов подходящей длины и диаметра. Для этого нужно просверлить небольшое отверстие, установить болт и аккуратно подвесить осветительный прибор.

Люминесцентные лампы могут быть установлены 2-мя способами. Первый предполагает установку на уже готовый гипсокартонный потолок, в этом случае светильник будет являться основой конструкции. Второй же вариант предполагает монтаж осветительного прибора непосредственно внутрь потолка. Стоит отметить, что для создания оригинального дизайна можно установить специальные световые фильтры поверх ламп.

Точечные светильники для гипсокартонных потолков установить довольно просто, для этого необходимо заранее проделать отверстие в гипсокартонном листе, после чего перейти к непосредственной установке в нее самого светильника. Здесь нужно учесть тот факт, что осветительные приборы подобного плана используют напряжение ниже, предполагаемого в сети.

Для монтажа точечных светильников используют трансформатор, который размещают внутри потолочного каркаса. При их установке стоит знать, что они довольно компактны, что позволяет использовать их на различном расстоянии друг от друга, но тут есть свой нюанс. Точечные светильники для гипсокартонных потолков размещаются по определенному правилу: если высота потолка не превышает 2,5 метров, то чтобы освещение в помещении было качественным нужно придерживаться определенных правил, а это значит, что расстояние между рядами осветительных приборов было не более одного метра. Если это правило будет нарушено, то освещение будет слабым (при отсутствии других источников света), но расстояние можно увеличить, если в помещении уже имеется, например, люстра.

Процесс установки точечных светильников

В первую очередь планируется, по какой схеме будет производиться установка. Опытные мастера схему рисуют на бумаге, определяют в масштабе расстояния между приборами и их точное расположение на потолке. Затем отменить крестиками места на потолке где будет расспологаться светильник, это нужно для того чтоб потолок.

Далее производится разводка проводов (кабелей). Этот этап надо проводить после сборки на потолке каркаса из металлических профилей. Хотя некоторые мастера сначала делают проводку, а затем собирают каркас. Но в этом случае придется предварительно определить места монтажа прямых подвесов, нанося на потолочную поверхность метки с учетом расстояния между крепежными элементами. Потому что может случиться так, что провод окажется под местом крепления подвеса. А этого делать никак нельзя.

Есть и вторая сложность проводки для потолочных светильников, встраиваемых в гипсокартон, до монтажа каркаса. Провода (кабеля) придется крепить к базовому потолку. А это дополнительные расходы на крепеж и затраченное время. В то время как прокладка проводов по собранному каркасу – это простое крепление к подвесам при помощи изолированной жилы самого провода в виде скрутки.

В любом случае кабели надо прокладывать, пропустив их через гофрированный монтажный шланг. Это дополнительная защита, увеличивающая срок эксплуатации проводов.

До того как начинать электропроводку, надо на потолке обозначить места расположения светильников.

Схема подключение может быть последовательной или параллельной. В последнем случае параллельных участков может быть несколько в зависимости от того, как будут включаться светильники группами. Это на усмотрение заказчика.

Что касается кабеля (выбора его сечения). Нет надобности рассчитывать этот параметр с учетом потребляемой мощности. Оптимальный вариант – сечение 1,5 мм² ПВС . Лучше приобретать медный мягкий провод. Узнайте лучшие способы соединения многожильный проводов.

Конструкция точечного светильника

Точечный светильник представляет собой узконаправленный прожектор в миниатюре. Он состоит из корпуса, в который устанавливается патрон для крепления лампы с тем или иным типом цоколя и фокусирующая система, обеспечивающая заданный телесный угол световому пучку.

Корпус

Если осветитель встраиваемый, то особых требований к внешнему виду корпуса, кроме лицевой его части не предъявляется – после установки он не будет виден и носит чисто функциональный характер. Приборы, работающие с лампами накаливания, в том числе и галогенными, имеют вентиляционные отверстия. Устройства на светодиодах нередко оснащаются собственными радиаторами.

В поворотных конструкциях оптическая система вместе с лампой может отклоняться на произвольный угол. Это позволяет легко изменять направление луча без демонтажа устройства.

Установка накладного светильника на гипсокартон производится при помощи обычных кронштейнов или крепежных отверстий в основании. Встроенные приборы за редким исключением закрепить подобным образом нельзя, а потому их снабжают скрытыми фиксаторами той или иной конструкции.

Наибольшее распространение в светильниках для установки в гипсокартон получили пружинные фиксаторы. Перед установкой фиксаторы прижимаются к корпусу прибора, а после – самостоятельно распрямляются и обеспечивают надежное крепление корпуса устройства в установочном отверстии.

Установка светильника в гипсокартон при помощи пружинного фиксатора

Фокусирующая система

Основное отличие точечного светильника от обычного осветителя – узкий сектор покрытия, который обеспечивается установкой специальной фокусирующей системы. Обычно это рефлектор и/или фокусирующая линза, помещаемая перед осветительной лампой. Нередко и отражатель, и/или система линз встраиваются в корпус самой лампы, что существенно упрощает конструкцию светильника.

В этой галогенной лампе установлена собственная система фокусировки луча

Вырезание отверстий в гипсокартоне

Когда все готово к работе, необходимо уделить достаточно времени и внимания выбору высоты и грамотной разметке. Вырезать в гипсокартоне отверстие дважды в одном месте не получится никак. Если устанавливается, например, блок из четырех розеток, есть риск из-за некачественной разметки в итоге поставить рамку криво, и исправить ошибку будет достаточно трудно. Потому замеры нужно производить со всей тщательностью.

После измерений начертите на гипсокартоне крест в месте центра будущей розетки, поставьте на него центральное сверло коронки, предварительно установленное в вашу дрель, или резак. Стараясь держать инструмент максимально ровно и крепко (особенно касается неуравновешенного резака, если им врезаться в гипс слишком резко, он начнет «шагать» в сторону, испортив ГКЛ), приступаем к высверливанию отверстия.

Установка точечных светильников в подвесной потолок из гипсокартона

Итак, технология установки, как уже говорилось, одинакова для встраиваемых точечных светильников практически любых видов и начинается монтаж всегда с выбора места.

1. Выбор места установки.

Согласно проекту, по которому выполнена электропроводка, с помощью карандаша отмечаем центр установки точечного светильника.

2. Монтаж отверстия в гипсокартоне.

Следующим шагом необходимо сделать отверстие для светильника в подвесном потолке из гипсокартона.

Существует несколько различных способов монтажа отверстий под светильники, но наиболее универсальный вариант, использовать «балеринку» — круговое сверло, оснащенное резцами с возможностью регулировки их разбега. С помощью неё, можно с легкостью делать отверстия различного диаметра в гипсокартоне, что очень полезно при монтаже точечных светильников, ведь они бывают разных габаритных размеров.

Зажимаем балеринку в дрель или шуруповерт, выставляем необходимый диаметр и аккуратно вырезаем отверстие в отмеченном месте. Для светильников Ecola GX53 диаметр монтажного отверстия равен 90мм.

3. Установка точечного светильника в подготовленном отверстии

Далее необходимо закрепить точечный светильник в проделанном отверстии. Для этого отгибаем пружинные крепежные «ушки», на корпусе светильника и помещаем в посадочное место, как показано на изображении ниже.

При этом не забываем достать провода, идущие к нашему светильнику, которые скрывались за гипсокартоном, выводя их из центра прибора.

4. Подготавливаем питающие провода

Корректируем длину питающего кабеля так, чтобы его хватало для подключения к проводам светильника Ecola и оставался запас, для возможности аккуратно уложить провода внутри потолка после монтажа.

После чего, снимаем защитную оболочку – оплетку, и зачищаем жилы проводов на 5-7мм.

Для работы точечным светильникам Ecola требуется только два провода фаза и ноль. Поэтому подготавливаем именно эти две жилы:

Белый – фазный провод

Заземление при этом не используется.

5. Подключение точечного светильника Ecola Gx53

В первую очередь стоит напомнить, что любые действия с электрическими проводами, необходимо проводить только после полного отключения подачи электрического тока. Выключить напряжение, можно в учетно-распределительном щите, переведя рычажки автоматических выключателей в положение «выкл». Если вы не уверены, какой именно автомат отвечает за линию в которой производится монтаж, выключайте всё, так будет безопаснее.

У светильника Ecola, для подключения к сети с тыльной стороны выведен провод с двумя жилами — коричневой и голубой. Подключать питающий кабель необходимо именно к ним.

Для соединения проводов удобно пользоваться клеммами, в данном примере мы использовали винтовые.

Подключение проводов необходимо выполнять в следующем порядке:

Белый фазный провод питающего кабеля соединяем с коричневым проводом точечного светильника .

Голубой нулевой провод питающего кабеля соединяем с голубым проводом точечного светильника .

Для большей безопасности, рекомендую защитить соединение, обвернув его изолентой.

Очень часто, точечные светильники подключаются последовательно. то есть питающий кабель проложен один и в местах установки из провода сделаны петли. В этом случае подключение выполняется следующим образом (см. изображение ниже)

6. Установка ламп с цоколем GX53

Для окончания монтажа осталось установить лампу с цоколем GX53 в точечный светильник Ecola. Делается это достаточно просто – два штырька, расположенные с тыльной стороны лампы, помещаются в соответствующие разъемы светильника, после чего лампу необходимо повернуть по часовой стрелке до упора.

На этом установка точечного светильника в подвесной потолок из гисокартона завершена, можно включить подачу электричества и проверить его работу.

Как видите, монтаж точечных светильников в гипсокартон не так и сложен, как кажется на первый взгляд

При наличии некоторого несложного инструмента (балеринки или соответствующей коронки, шуруповерта или дрели) с установкой справится практически любой человек, при этом совершенно неважно какой тип или размер у встраиваемого точечного светильника, технология монтажа не меняется

Вступай в нашу группу вконтакте!

Как выбрать место для установки розетки

На самом деле выбрать, где разместить розетку, не так просто. Не нужно ориентироваться только на принятые стандарты. Согласно европейским нормам, идеальная высота розетки – 30 см от уровня пола.

Такое расположение достаточно удобно, но есть электроприборы-исключения, например:

холодильник;
стиральная машина;
телевизор;
бойлер;
кондиционер.

Эти приборы требуют другой высоты для подключения к электроэнергии

Поэтому, планируя ремонт и электромонтажные работы, важно сначала продумать, где будет расположена крупная бытовая техника, а где будут розетки общего пользования. Так вам не придется тянуть цепь удлинителей к кондиционеру

Под стиральную машину лучше установить специальную влагозащищенную розетку с крышкой на высоте 100 см. Такая же модель подойдет и для водонагревателя. Электричество и повышенная влажность – опасное сочетание, а такая защита сделает использование бытовой техники безопасней.

Розетка с УЗО – отличное решение для ванной комнаты или кухни. Устройство защитного отключения оберегает пользователя от возможного поражения электрическим током. Многие холодильники оборудованы слишком коротким шнуром подключения и требуют вывода электропитания на высоте 60-120 см.

Вся кухонная бытовая техника, которая используется время от времени и ставится на рабочую поверхность должна подключаться на уровне стола. Странно будет тянуть провод электрочайника или блендера к низкой розетке на 15-ти сантиметровой высоте.

Отдельного внимания требует телевизор с жидкокристаллическим экраном. Если он будет располагаться на стене из гипсокартона, нужно заранее определиться с точным местом крепления. Розетка должна быть спрятана за экраном, как и некрасивый черный шнур питания.

Согласитесь, не очень эстетично смотрится телевизор на кронштейне, от которого вниз или в сторону тянется провод к розетке. Если все спланировать заранее, провода от телевизора не будут мозолить глаз при просмотре, а очень компактно будут уложены за кронштейном. Остальные универсальные точки подключения к электросети должны располагаться в местах, где они не будут блокироваться мебелью, например, шкафом.

Продумайте до мелочей, что и где будет использоваться, распределите точки электропитания, подберите выключатели и розетки. Так вы подсчитаете количество одинарных, двойных или тройных разъемов электросети.
