Установка накладного выключателя

Пошаговая инструкция подключения и установки розетки

Если взять устройство в руки, обратить внимание на его строение, то можно заметить, что у него есть 2 части, одна из которых помещается внутрь стены, другая – находится снаружи.

Берем в руки отвертку и выкручиваем болт между двумя гнездами, отделяем крышку от сердцевины. Видим, что в керамической основе, возле каждого контакта есть зажимы для подведения к ним жил провода.

Когда розетка с заземлением, то по бокам имеется п-образная скоба, расположенная «ножками» вверх, присоединяемая к сердцевине заклепкой. Она также имеет контакт, зажимаемый болтами.

Берем в руки нож и зачищаем концы провода от изоляции на 10-15 мм. Заводим в зажимы, обжимаем контакты

Важно хорошо это проделать, чтобы провода не болтались. Иначе розетка потом будет искрить, нагреваться, а корпус ее – плавиться и гореть.. После подключения проводов, помещаем сердцевину в стакан подрозетника, вращаем отверткой винты по бокам, пока он не упрется «лапками» в стенки, будет сидеть прочно.

После подключения проводов, помещаем сердцевину в стакан подрозетника, вращаем отверткой винты по бокам, пока он не упрется «лапками» в стенки, будет сидеть прочно.

Чтобы розетка впоследствии не болталась, однажды не вывалилась наружу, нужно достаточно хорошо всё затянуть.

Ставим рамку, прикрывающую винты, все подключения (она обычно защелкивается)

Прикручиваем осторожно до упора крышку. Не прилагаем большую силу, иначе она может треснуть, так как очень хрупкая.. После того как установили розетку с заземлением своими руками, нужно проверить целостность сопротивления изоляции, затем включить напряжение, измерить его.

После того как установили розетку с заземлением своими руками, нужно проверить целостность сопротивления изоляции, затем включить напряжение, измерить его.

Когда всё правильно сделано, прибор должен показывать 220 В. Розетка готова к эксплуатации. Сложного в том, чтобы ее подключить – ничего нет!

Также важно перед непосредственной установкой розеток ознакомиться с ПУЭ (своеобразной настольной книгой электрика), которые популярно поясняют, в какой комнате, на какой высоте, какое количество электрооборудования и устройств можно монтировать без риска перегрузки и травмоопасности.

Благоразумие, забота о личной безопасности – залог долгой жизни. Нужно всегда помнить об этом!

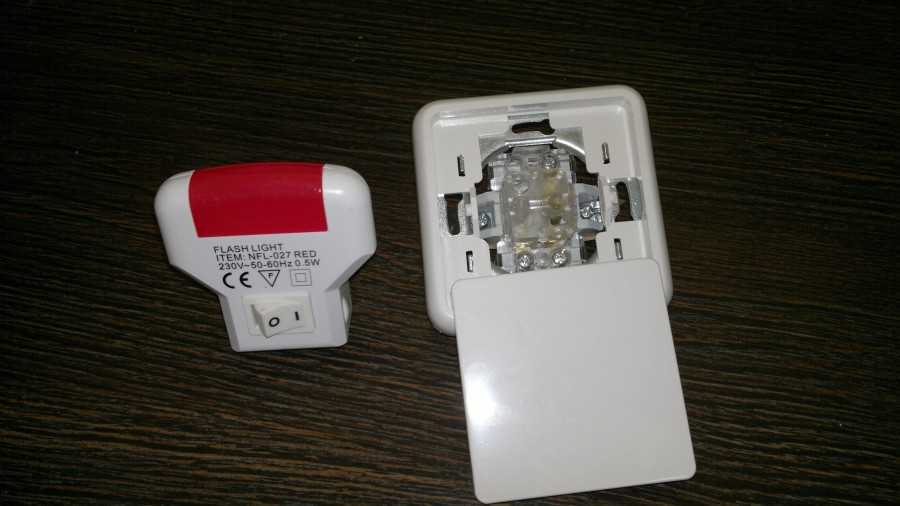

Создание выключателя с подсветкой своими руками

Если нет желания покупать, а затем осуществлять монтаж выключателя с подсветкой, его вполне можно создать своими руками. Для этого нужно следовать такому плану:

Со стены удаляется выключатель.

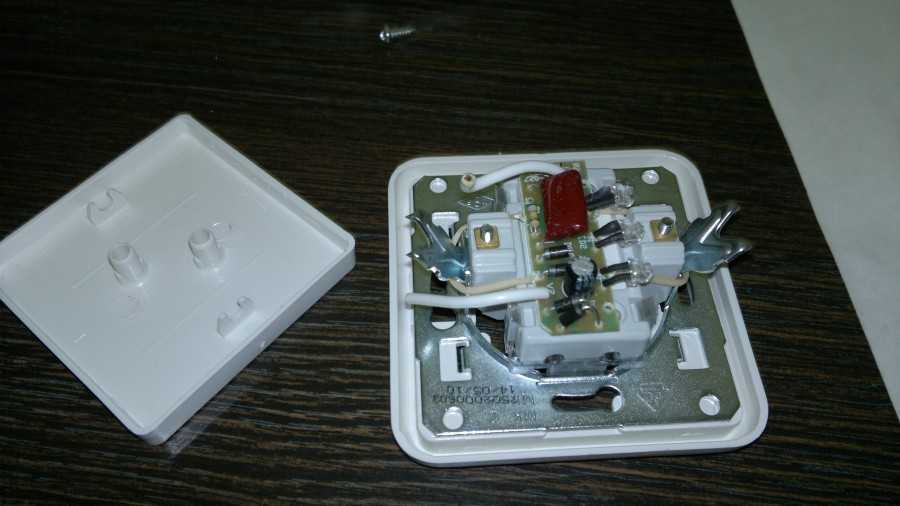

Из резистора и диода создается цепь (значение мощности составляет 2 Вт, сопротивления – 50 кОм). Чтобы собрать цепь необходимо воспользоваться паяльником.
Полученная конструкция с применением паяльника, присоединяется к контакту выхода и входа.
В корпус помещается диодная лампочка.
Монтируется выключатель.

Недостатком изготовленного собственными руками прибора является отсутствие на его клавишах прозрачных панелей, вследствие чего придется самостоятельно высверливать окошки.

Эта работа является довольно трудоемкой и требует концентрации, поэтому если у вас нет времени и минимальных навыков электрики, то лучше всего будет приобрести прибор в специализированном магазине.

К тому же при отсутствии познаний в электрике, рекомендуется для установки выключателя пригласить профессионала – это избавит вас от лишних травм и стрессов.

Установка наружного (накладного) выключателя

К вашему вниманию подробная пошаговая фото-инструкция – установка наружного (накладного) выключателя.

Электропроводка для выключателя наружной установки, может быть проложена как открытым способом (в кабель-канале, гофре или даже просто проводом), так и скрыто (провода располагаются внутри стен). При этом, схема подключения может быть применена любая из существующих. Довольно подробно мы уже обсуждали это в статье «Проводка и схема подключения выключателя».

Для нашего примера мы используем самую простую схему подключения одноклавишного выключателя, представленную на изображении ниже.

Согласно схеме выполнена наружная проводка, кабель проложен в гофрированной трубе, которая крепится к стенам на клипсы.

В этой статье мы рассмотрим вариант, когда под выключателем планируется установить еще и наружную розетку. И чтобы не тянуть к каждому устройству свой кабель в отдельной гофрированной трубе (а затем обходить выключатель, что будет выглядеть некрасиво), мы проложим их провода вместе в одной гофре, при этом питающий кабель к розетке будет проходить через установленный нами накладной выключатель.

Итак, электропроводка для подключения одноклавишного внешнего выключателя выполнена, можно приступать к его монтажу. В нашем примере, мы покажем установку наружного выключателя Schneider Electric из серии « Этюд » со степенью защиты IP44.

Особенности монтажа

Розетки для наружного монтажа в основном применяют в паре с наружной проводкой: то есть, когда провода проложены не в стене, а снаружи: на керамических изоляторах, в металлорукаве, пластиковой гофре или пластмассовом коробе.

Важно! Монтаж в металлической гофре, предусматривает ее заземление, что не всегда возможно. Предпочтительней использовать пластиковую гофру

Такой монтаж, конечно, может портить интерьер, но сделать проводку таким способом значительно проще и быстрее. Также для такого монтажа не требуется специальное оборудование, например, болгарка и перфоратор с короной для подрозетников.

Штробление стен

После изготовления ниш для розеток и выключателей, начинается штробление под трассы кабельных линий. Делать нужно именно в такой последовательности.

Иначе, если вы сначала проштробите, а потом попытаетесь сделать ниши, центровой бур у вас будет уводить в штробу.

Резку штроб легче всего осуществить по лазерному уровню. Иногда привлекают для этой работы несколько лазеров одновременно.

Например, если у вас к блоку подрозетников должны спускаться две штробы – одна силовая, другая слаботочная, то быстрее будет выставить два лазерных уровня и не спускаясь со стремянки, пропилить сверху-вниз сразу обе параллельные прямые.

Когда готовы все ниши и штробы, делается уборка помещений и устанавливаются все подрозетники.

Далее идет пристрелка клипс для гофр на потолке. Делать это легче и быстрее всего при помощи монтажного пистолета.

Если его нет, то обычным перфоратором просверливают отверстия d-6мм и клипсы сажаются на дюбель гвозди.

Можно ли прокладывать трассы кабельных линий без гофры и чем это все может закончиться, читайте в отдельной статье.

Применять нужно только гофру ПВХ серого цвета. Она в отличие от остальных разноцветных видов не поддерживает горение. Ее класс горючести – А1.

Помимо негорючести, гофра защищает кабель от механических повреждений. На нее можно наступить, слегка ударить молотком, зацепить острой кромкой профиля.

Саму оболочку вы конечно повредите, зато кабелю при этом ничего не будет. Ну и кроме всего прочего, монтаж в гофрорукаве выглядит более эстетичным.

В гофре кабель с одинаковым успехом прокладывается как по стене, так по полу и потолку. Правда во всех случаях есть ряд существенных отличий.

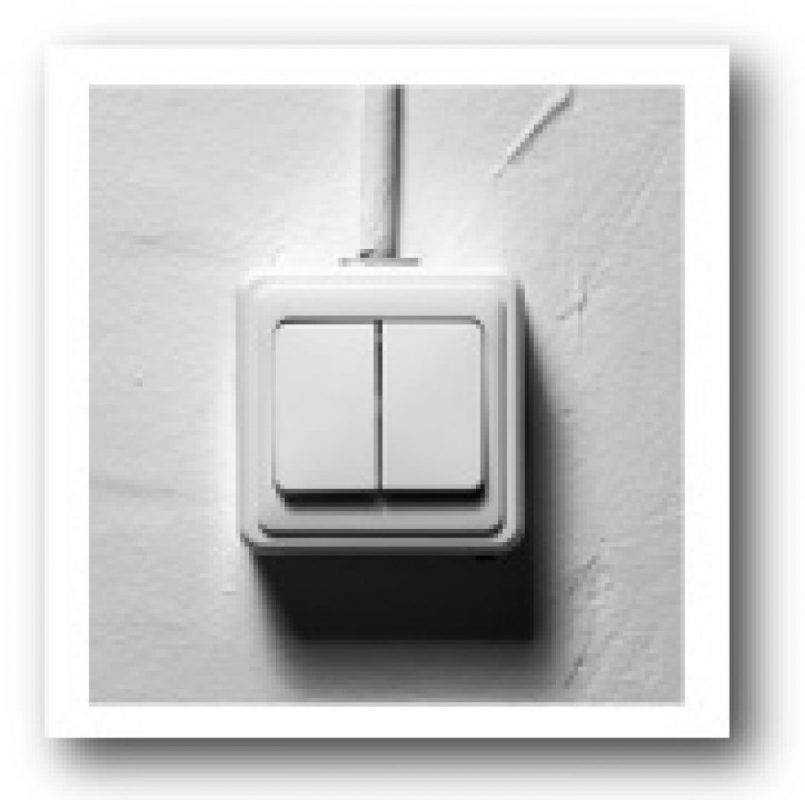

Накладные выключатели. Монтаж и подключение своими руками

Накладной выключатель — его нередко зовут наружным или внешним — монтируется на ровную вертикальную поверхность в самой сухой ее части. Чаще всего схему применяют, когда штробление стен невозможно, либо старое устройство вышло из строя. У нас вы можете закать ремонт освещения и другие услуги электрика, а в данной статье, узнать как это сделать своими руками. Приступая к установке накладного выключателя, подготовьте инструменты и обесточьте помещение.

Наметьте место, где разместится выключатель — оптимальной считается высота 80-100 см от пола

Обратите внимание, что правила устройства электроустановок оговаривают схему включения (нажатие на верхнюю часть клавиши) и отключения (нижнюю). Это не пустая прихоть: внутренние колодки, зажимы и реле рассчитаны именно на такой интерфейс

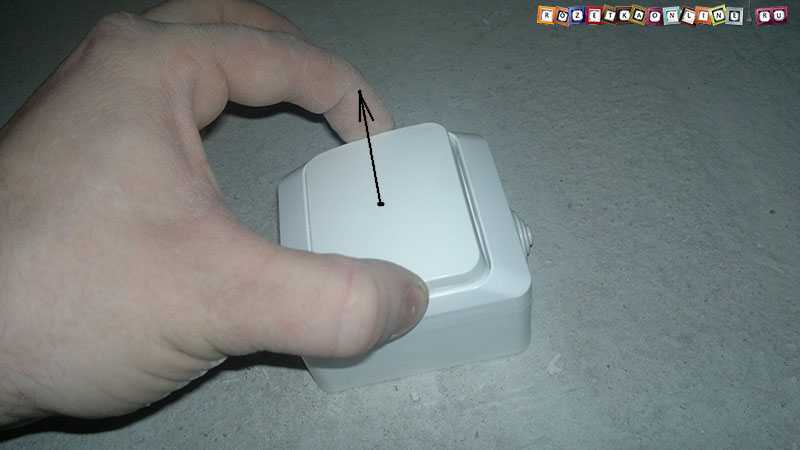

Разберите выключатель — вначале саму клавишу, затем корпус — он крепится к нижней части болтом или простыми защелками. Снимите электрическую колодку (также крепится на болтах) и приложите заднюю часть выключателя к стене в желаемом месте. Обведите крышку по периметру карандашом и, обязательно, отметьте крепежные места — в них нужно углубиться с помощью дрели.

Вам понадобятся инструменты:

Дрель со сверлом 5-6 мм;
Строительный уровень;
Карандаш, отвертка, индикатор;
Кусачки или пассатижи;
Канцелярский нож.

Установка выключателя своими руками

Раньше свет в помещении зажигали, просто повернув лампочку накаливания в патроне. Это не только неудобно, но и неприемлемо для современных осветительных приборов. Сейчас важным элементом системы освещения является выключатель. Этот простой прибор можно установить самостоятельно. О том как это сделать, рассказывается в нашей статье.

Установка выключателя своими руками

Содержание пошаговой инструкции:

Что такое выключатель. Конструкция и принцип действия

В наиболее привычном виде выключатели представляют собой небольшую кнопку, нажав которую можно замкнуть или разомкнуть электрическую цепь освещения помещения.

Место установки выключателя может быть разным, все зависит от предпочтений пользователя. Ранее заветную кнопку устанавливали на уровне глаз человека среднего роста. Сейчас выключатель монтируют так, чтобы для приведения его в рабочее состояние не надо было поднимать руку.

Принцип действия выключателя прост. Для того чтобы горела лампочка, к ней подходит два провода, которые называются фаза и ноль. С распределительно й коробки к выключателю отпускается только фаза. Здесь она разрывается на два провода: один идет от коробки до места установки выключателя, а другой – от выключателя к светильнику. Соединение и разъединение фазных проводов осуществляется благодаря клавише.

Схема соединения проводов в распредкоробке

Теперь переходим к соединению всех проводов в
распредкоробке. Туда у вас должно заходит три кабеля:

кабель питания от щитовой

идущий вниз на выключатель

на светильник

Сначала соединяете между собой нулевые жилы N и жилы
заземления Pe. Они должны идти напрямую от щитка до
светильника, минуя сам выключатель.

Удобнее всего это сделать зажимами Wago.

Для линий освещения они вполне приемлемый вариант. И даже
те, кто их постоянно критикует и никогда не ставит на розеточные группы, вполне
себе используют в осветительных цепях.

После этого приходящую фазу L с кабеля
щитовой, соединяем с фазой L, уходящей вниз
к выключателю. Другую фазу L1 с кабеля
светильника, подключаем на жилу L1 от
одноклавишного выключателя.

Еще раз проверяете всю схему. Питающая фаза должна прийти
с щитка и уйти на выключатель снизу. С него вернуться в распредкоробку и далее
последовать на светильник.

Чтобы подключить две лампочки или два светильника с одного выключателя, в распредкоробку должен заходить еще один кабель, который и будет идти на второй светильник. Подключается он к тем же самым проводам, что и первый.

Только вместо двухконтактных зажимов Ваго возьмите
трехконтактные.

Закрываете крышкой коробку, на одноклавишник ставите
декоративную рамку и проверяете работоспособность освещения.

Все вышеописанное, казалось бы, элементарно и просто.
Какие же ошибки здесь можно наделать?

Установка накладной розетки

Установим розетку за 30 минут

Нужно быстро установить розетку? Легко!В любое удобное для вас время мастер выезжает на объект, и производит монтаж в течение 30 минут.

Быстро. Качественно. Недорого. С гарантией!

Стоимость монтажа розетки — 200 руб/шт

Электророзетки можно подключить открытым или закрытым способом. Установка накладной розетки рекомендована в домах из дерева. Дерево – легковоспламеняющееся сырье, поэтому скрытые электророзетки в древесине недопустимы. Монтаж и подключение накладной розетки выключателя осуществляется на металлическую основу, которая дополнительно предохраняет дерево от внезапного возгорания из-за короткого замыкания.

Либо внешние розетки используются, когда вы не хотите испортить существующий ремонт, переклеивать обои после штробления стен для встроенных электророзеток.

Наименование работы	кол-во	Цена (в рублях)
Установка люстр	шт.	от 700
Установка выключателя	шт.	200
Установка розетки	шт.	200
Замена розетки внутренней	шт	347
Установка светильников	шт.	300 — 500
Установка бра	шт.	500
Установка автомата	шт.	500
Установка двухполюсного автомата	шт.	500
Установка УЗО	шт.	500
Подключение однофазного счетчика	шт.	1000
Подключение трехфазного счетчика	шт.	1500
Подключение стиральной машины	шт.	1000
Подключение водонагревателя	шт.	1000
Подключение посудомоечной машины	шт.	1000
Подключение кухонной вытяжки и вентиляции	шт.	1000
Установка варочной панели	шт	от 600
Установка духового шкафа	шт	от 600
Установка кухонной вытяжки	шт	от 650
Монтаж воздуховода	шт	от 450
Установка накопительного водонагревателя	шт	от 1350
Установка проточного водонагревателя	шт	от 1350
Демонтаж старой техники	шт	от 250
Точную стоимость можно узнать после визуального осмотра места работы перед началом выполнения.

Установка и подключение накладной розетки

У пристенного подрозетника красивый, выступающий корпус. Подрозетник будет декором комнаты. Он может быть украшен резьбой, узорами, рисунками, золотыми вставками. Декоративный корпус защищен от перегревания, не восприимчив к перепадам температур, не меняет цвет из-за прямых солнечных лучей.

Основное отличие настенной электророзетки от стандартной заключается в том, что она монтируется непосредственно на стену, а не внутрь. Поэтому монтаж накладной розетки выключателя можно проводить даже после завершения внутренней отделки. Он никак не испортит имеющийся ремонт.

Перед установкой накладных розеток на плинтуса, кирпич и другие поверхности нужно приготовить оборудование. Для монтажа выключателей и розетки я использую:

пассатижи;
отвертку;
карандаш;
нож или резак;
дрель.

Кабель к пристенной электророзетке может пролегать снаружи стены или по штробам.

Советы перед началом установки электро-точек

Перед монтажом выключателя на бетон или другое перекрытие нужно отключить подачу электротока. Для этого выключается автомат или выкручиваются пробки. Даже если автомат отключен, нужно дополнительно убедиться в отсутствие подачи тока на линию, использовав индикаторную отвертку.

Перед установкой и подключением выключателя нужно составить проектную схему. Выбор подрозетника зависит от места монтажа. Для ванной нужно использовать специальные влагозащищенные подрозетники. Они отличаются от стандартных наличием герметичной крышки, которая не дает влаге попадать внутрь.

Закрепить электророзетку можно при помощи саморезов или дюбелей. Отверстия в бетоне или кирпиче можно сделать перфоратором. Глубина и диаметр отверстий должны соответствовать диаметру саморезов.

Этапы монтажа двойной накладной розетки

Электромонтаж осуществляется в несколько этапов:

отключение тока;
снятие крышки для получения доступа к фиксаторам;
отсоединение фиксаторов;
разбор прибора;
примерка подрозетника к месту установки и прорисовка контура карандашом;
разметка мест крепления;
фиксация основания на стене;
закрепление питающего кабеля;
снятие изоляционного слоя с кабеля;
подключение проводов;
фиксация в подрозетнике;
закрепление внешнего корпуса;
тестовое подключение к сети.

Монтаж накладной розетки на стену начинается с фиксации подрозетника, который сделан из металла или диэлектрического сырья. После этого к подрозетнику тянутся провода и электроточка. На готовую систему устанавливается защитная изолирующая крышка.

Чтобы не было проблем с электромонтажом пристенных электророзеток, воспользуйтесь услугой электрика.

Оставьте работу с электричеством электромонтеру. Самостоятельный электромонтаж может быть опасен, если нет опыта работы с электричеством. Внезапный удар током или короткое замыкание при использовании – частые случаи при отсутствии опыта.

Подключение проходного выключателя

Чтобы правильно поставить перекидной выключатель света, нужно точно представлять себе принцип его работы. В самом простом случае устройство при нажатии на клавишу будет размыкать одну цепь, и замыкать другую.

На обратной стороне выключателей такого типа производитель всегда показывает схему работы устройства. Рассмотрим процедуру установки самого простого одноклавишного проходного выключателя.

Для монтажа нам потребуется трехжильный кабель, каждая из жил которого будет иметь цветовою заводскую маркировку. Обязательно отключаем электричество перед началом работ.

Последовательно выполняем следующие операции:

На проходном выключателе определяем общую клемму.
На тот из выключателей, что расположен ближе к распределительной коробке, выводим фазную жилу и подключаем ее к общей клемме.
Два оставшихся провода подключаем к выходным клеммам проходного выключателя. При этом обязательно запоминаем, какого цвета жила подключена к какой клемме.
В распределительной коробке соединяем фазу со светильника с фазным проводом второго проходного выключателя.
Руководствуясь цветом оплетки, соединяем два оставшихся провода с аналогичными по цвету проводками с первого выключателя.

После – в распределительной коробке находим заземляющий и нулевой провод и соединяем их с аналогичными кабелями, отходящими к светильнику.

На рисунке представлена схема монтажа простейшего одноклавишного перекидного выключателя (+)

Все скрутки выполняем очень аккуратно, при необходимости лудим и качественно изолируем все оголенные участки проводов. Настоятельно не рекомендуется соединять в общую скрутку провода из меди и алюминия.

Далее приступаем к установке проходного выключателя, которая будет аналогична вышеописанным процедурам. Разбираем устройство, в соответствии со схемой подключаем к нему провода, ставим механизм на место и фиксируем его.

Устанавливаем на место защитную панель и клавишу. Теперь можно приступать к проверке работоспособности собранной схемы. Следует убедиться в том, что оба выключателя могут управлять лампой. То есть каждый из приборов может отключить или включить светильник вне зависимости от положения другого устройства.

Каждое из переключений проходного выключателя должно отключать/включать лампу. Если нет – следует искать и исправлять ошибку.

Более сложной вариацией одноклавишного перекидного выключателя является двухклавишное устройство. По сути это два одинарных переходных прибора, собранные в общем корпусе.

Такая конструкция позволяет управлять сразу несколькими лампами. Подключается устройство трех или шестижильным проводом.

Установка розетки в стену

Что понадобиться:

розетка
электропровода (выбирать стоит с сечением минимум 2 кв.мм.)
подрозетник

Итак, после выбора места для розетки и отключения тока, переходим непосредственно к монтажу:

Размещаем расстояние от пола 30–100 см. Карандашом отмечаем место установки. Считаем расстояние от распределительного щита до обозначенного места и определяем сколько метров проводки необходимо.
Устанавливаем в патрон дрели специальную насадку для сверления отверстий, соответствующую типу стены и работе с электроарматурой.

Включите дрель, если нужно возьмите удлинитель, который подходит по мощности для используемой электродрели.
Наденьте защиту (очки и, по возможности респиратор) и высверливайте необходимое отверстие в стене.
Сделайте канавку под электропровод. Используйте «болгарку» с соответствующим диском или проштробите канавку при помощи зубила и молотка.
Затем подрозетник (через который вытаскивается проводка) устанавливается и фиксируется в готовом отверстии.

Первая часть работы завершена.

Подключение

Открывают распределительную коробку. Затем при помощи клеммных зажимов подключают электропровод.

Не рекомендуется использовать метод скрутки проводов. На рынке достаточно удобных небольших клемм, рассчитанных на любое сечение провода. Лучше возьмите их — надежно и безопасно.

Современные способы соединения проводов при помощи клемм и клеммных колодок:

Способы соединения при помощи клемм

Итак,

Снимите крышку с розетки. Ослабьте или открутите винты, которые будут зажимать провода. Вставьте концы провода (заранее зачистив их) и крепко зажмите винтами.
Винтики устанавливаемых лапок ослабляют и сводят к корпусу розетки, которая вставляется, и крепиться (в процессе затягивания винтов) в подрозетник. Лапки, разойдясь по сторонам, фиксируются к подрозетнику и держат конструкцию в стене.
Рекомендуется убедиться в подсоединении всех проводков.

Включайте питание, и тестируйте работу.

Инструкция по монтажу скрытого выключателя

Конструкция скрытых приборов отличается формой подрозетника и декоративной крышки. Первый выполнен в виде чаши, внутри которой помещается механизм выключателя. Крышка же имеет форму небольшой панели или даже рамки.

Соответственно, схема подсоединения такого выключателя будет несколько иной. Перед установкой нужно приобрести подрозетник, который продается отдельно от выключателя.

В зависимости от материала стен, в которые будет монтироваться выключатель, различают два типа подрозетников. На рисунке представлен вариант для стен из ГКЛ

Надо знать, что конструкции для кирпичных и бетонных стен несколько отличаются от изделий, предназначенных для монтажа в гипсокартоне. Обязательно учитываем это при покупке. Установка скрытого выключателя производится в следующей последовательности.

Шаг 1: Готовим место под подрозетник

Изделие должно вставляться в заранее подготовленную нишу, размеры которой немного больше, чем подрозетник. Для ее выполнения потребуется специальная насадка в виде коронки на перфоратор или дрель. Диаметр коронки должен быть немного больше, чем диаметр подрозетника.

Для двойных выключателей выполняется две ниши, которые потом будет нужно соединить между собой. Сюда впоследствии поместится особый двойной подрозетник.

Шаг 2: Правильно устанавливаем подрозетник

Обесточиваем помещение. К месту монтада выключателя подводим провода, укладывая их в подготовленные заранее штробы. Теперь можно установить подрозетник и завести внутрь него проводку.

Для этого в корпусе изделия есть специальное отверстие. Фиксируем конструкцию на месте. В бетоне или кирпиче делаем это при помощи штукатурки, в гипсокартоне ставим удерживающие скобы, закрепляем их двумя саморезами, закрученными до упора.

Шаг 3: Ставим на место выключатель

Сначала разбираем конструкцию

Берем шлицевую отвертку и осторожно поддеваем ею клавишу, так, чтобы элемент можно было снять. Затем убираем декоративную защитную панель

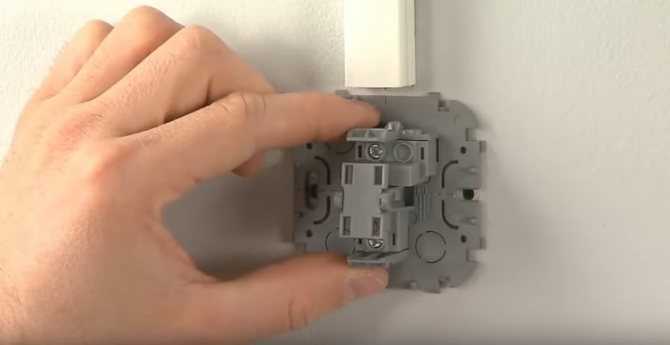

У нас остается механизм, закрепленный на металлической пластине

У нас остается механизм, закрепленный на металлической пластине.

Теперь нужно подключить провода. Вымеряем и обрезаем их. Надо знать, что в данном случае необходимо оставить небольшой запас длины каждого провода.

Зачищаем концы проводков и подключаем их, затем укладываем внутрь подрозетника и ставим на место механизм выключателя. Устанавливаем крепежную пластину. В зависимости от ее типа сделать это можно двумя способами: либо развести в стороны распорки и зафиксировать их специальными винтами, либо закрепить двумя саморезами.

После этого тестером проверяем правильность подключения устройства, надеваем декоративную панель и ставим клавишу.

Установка розетки в стену

Что понадобиться:

розетка
электропровода (выбирать стоит с сечением минимум 2 кв.мм.)
подрозетник

Итак, после выбора места для розетки и отключения тока, переходим непосредственно к монтажу:

Размещаем расстояние от пола 30–100 см. Карандашом отмечаем место установки. Считаем расстояние от распределительного щита до обозначенного места и определяем сколько метров проводки необходимо.
Устанавливаем в патрон дрели специальную насадку для сверления отверстий, соответствующую типу стены и работе с электроарматурой.

Включите дрель, если нужно возьмите удлинитель, который подходит по мощности для используемой электродрели.
Наденьте защиту (очки и, по возможности респиратор) и высверливайте необходимое отверстие в стене.
Сделайте канавку под электропровод. Используйте «болгарку» с соответствующим диском или проштробите канавку при помощи зубила и молотка.
Затем подрозетник (через который вытаскивается проводка) устанавливается и фиксируется в готовом отверстии.

Первая часть работы завершена.

Подключение

Открывают распределительную коробку. Затем при помощи клеммных зажимов подключают электропровод.

Современные способы соединения проводов при помощи клемм и клеммных колодок:

Способы соединения при помощи клемм

Итак,

Снимите крышку с розетки. Ослабьте или открутите винты, которые будут зажимать провода. Вставьте концы провода (заранее зачистив их) и крепко зажмите винтами.
Винтики устанавливаемых лапок ослабляют и сводят к корпусу розетки, которая вставляется, и крепиться (в процессе затягивания винтов) в подрозетник. Лапки, разойдясь по сторонам, фиксируются к подрозетнику и держат конструкцию в стене.
Рекомендуется убедиться в подсоединении всех проводков.

Включайте питание, и тестируйте работу.

Соблюдение техники безопасности

Ну вот мы и разобрали, как выполнить установку выключателей – одну из наиболее простых электромонтажных работ, не требующей особых умений и талантов. Если заранее все изучить и понять, что, как и почему именно так делается, то Вы легко и быстро сможете проделать эту доселе не знакомую процедуру установки выключателя.

И один из важнейших моментов – это соблюдение техники безопасности, иначе сила тока будет проверять вас на прочность. А правил техники безопасности не так уж и много:

Перед началом работы прекратить подачу электроэнергии, отключив автоматы в электрощите. Принять меры для исключения возможности повторной подачи напряжения.
Все инструменты должны быть исправны. Необходимо проверить отсутствие повреждений и сколов на изолирующих частях инструментов.

Особенности подключения устройств 220 В

Одноклавишные

Важно
В любом выключателе есть одна особенность, которую не учитывают начинающие мастера. Устройство замыкает только один провод — фазу

Это правило нужно запомнить!

В стенах домов старого фонда всегда выходят фазные провода

Двухклавишные

в двухклавишном варианте заходит один провод под напряжением, а замыкаются и размыкаются два фазных провода на люстру
Совет
Иногда начинающие мастера путают выходы под фазные провода на люстру и засовывают оба провода в одно гнездо. Это неверно. Внимательно осмотрите выключатель. Если он рассчитан на две клавиши — в нём будет три отверстия под установку провода.

отдельном материале

Устройство и виды выключателей

Производителями представлено несколько моделей выключателей, выбор вида которых осуществляется в зависимости от преследуемых целей.

Управлять работой осветительных приборов можно, используя механические выключатели с разным количеством клавиш (от 1 до 3), сенсорные устройства или дистанционные приспособления, которые представляют собой приемник сигнала, исходящего от пульта.

Сенсорный выключатель

Основные виды выключателей

При приобретении выключателя необходимо ориентироваться на способ устройства проводки в доме. Выпускается два вида приспособлений, которые могут быть подключены к разным типам электропроводки.

Для открытой системы используются выключатели, монтирующиеся на основание (поверхность стены), скрытая же подразумевает применение моделей, устанавливающихся внутри стены.

Установка встраиваемого в стену выключателя

Монтаж корпуса коммутационного устройства для скрытой проводки производится в заранее установленный в углублении диэлектрический подрозетник, а кабель размещается в специально выполненных каналах-штробах. При этом на виду остается лишь рамка с клавишами.

Подключение наружного выключателя

Там, где нет возможности спрятать проводку, применяются наружные выключатели, закрепляющиеся саморезами или дюбель-гвоздями. При этом провода также фиксируются на поверхности.

Наружная проводка и наружный выключатель с розеткой

Для большей эстетичности и защиты конструкции используются кабель-каналы или гофрированные трубы. С открытой проводкой проводить разного рода работы существенно легче, так как все точки подключения находятся на виду.

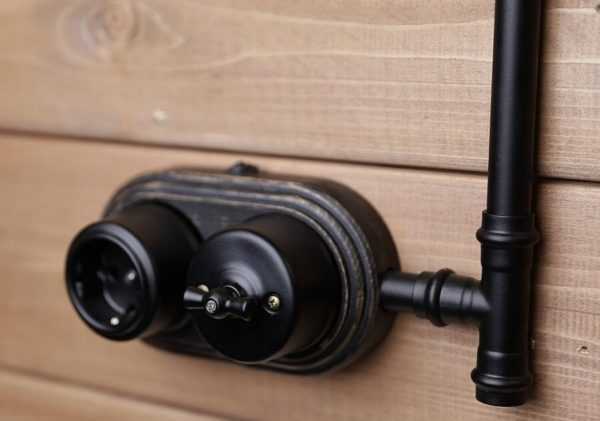

Открытая ретро-проводка в трубах

Устройство выключателя (любого вида) до примитивности просто: он состоит из двух клавиш, рамки и корпуса с самозажимными клеммами (или винтовыми зажимами).

Последние необходимы для подключения входящих и исходящих контактов. При помощи клавиш осуществляется замыкание/размыкание электрической цепи. В отключенном состоянии не происходит подачи фазы на осветительный прибор. При замыкании цепи (нажатии клавиши) лампа загорается.

УСТАНОВКА НАРУЖНОГО (НАКЛАДНОГО) ВЫКЛЮЧАТЕЛЯ

1. Выключаем подачу электричества.

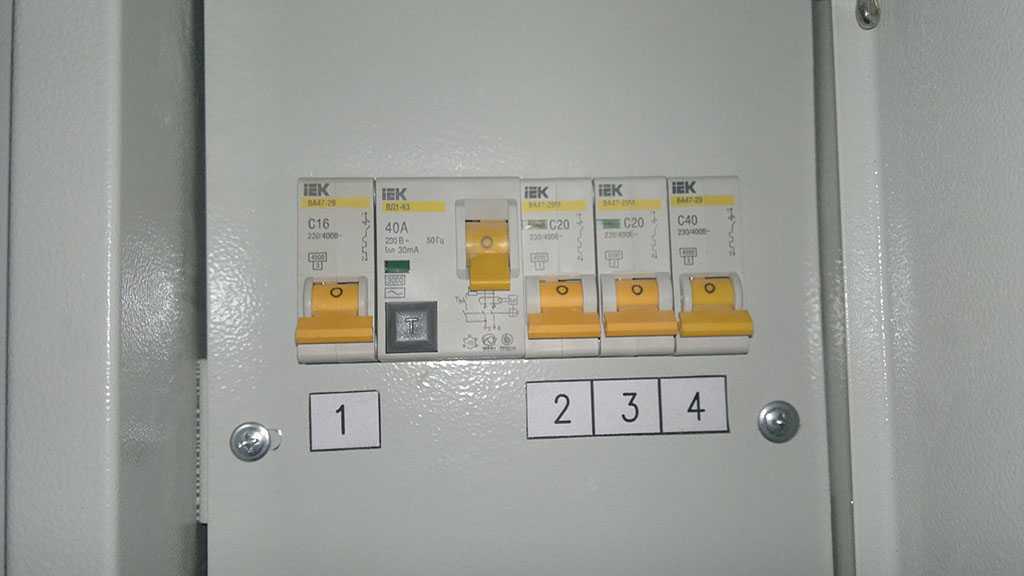

Самым первым шагом необходимо обесточить питающий кабель. Для этого в электрощите, нужно рычаги автоматических выключателей перевести в состоянии «выкл.», обычно это положение, при котором рычаг направлен вниз. Какой именно автомат необходимо выключить, если они не подписаны, определяется опытным путем, выключая их по очереди, и проверяя, например, индикаторной отверткой, наличие напряжения проводке для выключателя. В крайнем случае, выключайте все. Но затем еще раз обязательно убедитесь, в отсутствии электрического тока, в месте установки!

2.Разбираем выключатель.

О том, как разбираются выключатели света можно узнать из нашей статьи «Как разобрать выключатель». Достаем клавишу выключателя, для этого, крепко взявшись за ее края, тянем по направлению к себе.

3.Снимаем лицевую панель выключателя.

После того, как сняли клавишу, механизм выключателя остается скрыт за лицевой панелью, ее так же необходимо снять.

Для этого, в данном случае, необходимо отжать фиксаторы, удерживающие панель,

После этого ее можно с легкостью отсоединить.

4.Достаем механизм наружной розетки из корпуса.

5.Прикладываем корпус розетки к месту предполагаемой установки и выставляем его строго горизонтально, по уровню.

6.Намечаем на стене места расположения крепежных отверстий выключателя.

7.Делаем отверстия для крепежа в стене.

В зависимости от типа основания, на которое происходит установка, выбираем соответствующий способ крепления.

В нашем случае, выключатель устанавливается на кирпичную стену, поэтому крепежные отверстия делаем с помощью перфоратора.

8.Фиксируем корпус розетки на стене

9. Заводим провода в выключатель.

Для этого удаляем заглушку на корпусе наружного выключателя, под размер используемой гофрированной трубы.

После этого помещаем провода в корпус выключателя, помещая туда так же часть гофры, как показано на изображении ниже.

10.Снимаем изоляцию с кабеля идущего к включателю и зачищаем концы проводов на 7-10мм.

11. Подключаем провода к выключателю.

Для этого помещаем вводной фазный провод – (белый) в клемму с маркировкой «L», второй управляющий провод (синий), в клемму с маркировкой «1», после чего закручиваем фиксирующие болты.

Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция — ЗДЕСЬ.

После завершения подключения проводов, устанавливаем механизм выключателя в корпус.

12.Прокладываем провод идущий через выключатель к розетке.

Для этого необходимо аккуратно провести кабель через корпус выключателя. Затем сделать отверстие под гофру в выходной заглушке корпуса и поместить туда гофрированную трубу кабелем, идущим к розетке.
