Введение

Стандартный двухкнопочный выключатель позволяет управлять двумя линиями или лампами. Он состоит из трех основных элементов:

Корпус, который вставляется в короб в стене.
Двух кнопок из пластика.
Клемм или винтов для подключения кабелей (обычно состоит из трех клемм — одной входной и двух выходных).

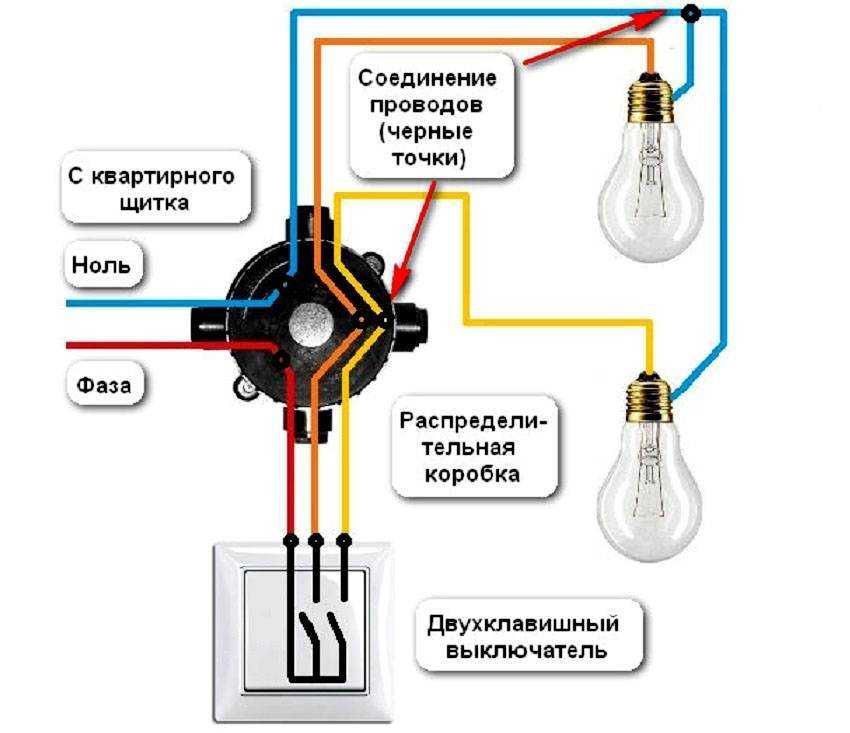

Схема подключения обычного и двойного выключателя

Принцип подключения достаточно прост и выполнить его можно одним кабелем 3*1,5 ВВГнг. Из распределительного щитка выходит один кабель (фаза), он входит в верхнюю клемму. Снизу выходят два кабеля, подключаемые к двум выходным разъемам. Они отправляются на контакты люстры или линии освещения. Нулевой кабель сразу идет к люстре из коробки — его можно выполнить даже одним проводом (но лучше вести 2*1,5 ВВГнг, чтобы подключить еще и заземление).

При нажатии на клавишу контакты замыкаются и фаза подается на одну лампу (ноль подключен постоянно). Включение второй клавиши подает фазу на вторую лампу. При размыкании контакт теряется и свет гаснет.

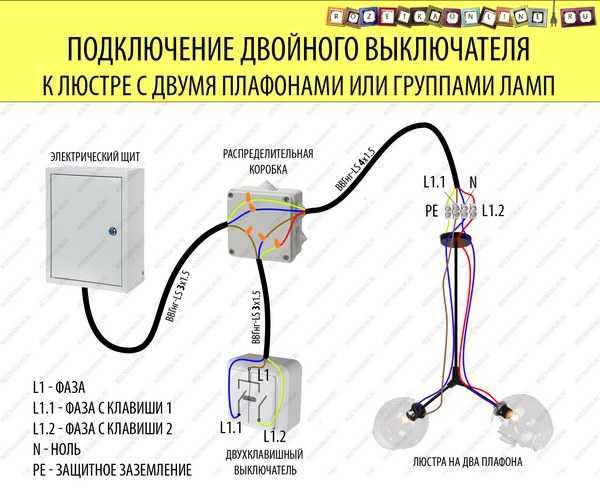

Наиболее частые ошибки в подключении люстры

Ошибки при монтаже и подключении встречаются не только у начинающих электриков, даже у опытных специалистов нередко случается так, что люстра светит совсем не так, как должна. Ошибки эти типичны и банальны.

Если количество проводов в люстре и на потолке не совпадают

Может оказаться так, что в приобретенной вами люстре имеется три провода, но проводов на потолке, где крепится люстра, всего два, и выключатель, соответственно, одинарный. Либо наоборот. Алгоритм подключения трехрожковой люстры к одинарному выключателю выглядит так:

Нулевой провод люстры подключить к нулевому проводу на потолке.
В клеммной колодке люстры установить перемычку между фазными проводами либо зажать их в одной клемме и подключить к фазному проводу на потолке.

При такой схеме подключении регулировать уровень освещенности уже не получится.

В противоположной ситуации, когда в домашней электропроводке имеется три провода (два фазных и один нулевой) и двойной выключатель, а в люстре всего два провода, подключение выполняется в следующей последовательности:

При помощи индикатора напряжения необходимо определить нулевой провод, подключить его к любому из проводов на люстре.
Два других провода (фазных) зажать в одной клемме, либо поставить перемычку.

Неправильное подключение двойного выключателя

Это наиболее распространенная ошибка, заключающаяся в том, что входящий фазный провод подключают к одному из выходных контактов выключателя. При такой схеме подключения люстра не может нормально функционировать, так как одна секция ламп включается только при условии, что на другую секцию подано напряжение.

То есть, если входящая фаза подключена к левому контакту выключателя, при нажатии левой клавиши фаза заходит в распределительную коробку через нижний входной контакт и включает одну секцию ламп. При последующем нажатии правой клавиши включается и другая секция. Но при размыкании левой клавиши отключаются все секции.

При отжатой левой клавише невозможно включить правую клавишу.

Причина зависимости правой клавиши от левой в том, что изначально фаза зашла через входной контакт выключателя левой клавиши, и левая клавиша при выключении разрывает фазу сразу на обеих секциях.

Для устранения этой ошибки следует поменять местами подключения входящей в выключатель и выходящей фазы.

Вместо фазного провода через выключатель проходит нулевой провод

Согласно правил устройства электроустановок предусмотрен порядок подключения выключателя, который замыкает и размыкает цепь посредством разрыва именно фазы. Как это выглядит на схеме? Нулевой провод, минуя выключатель, проложен из распределительной коробки напрямую к нулевому проводу потолочного светильника. Фазный провод из распределительной коробки проходит через клавишу выключателя, которая разрывает цепь.

Однако на практике иногда встречается неправильное подключение: через выключатель проходит не фазный, а нулевой провод. То есть при отключении клавиши выключателя электропроводка остается под напряжением, несмотря на то, что освещение не горит. Чревато это тем, что возможно поражение электрическим током при замене лампы, при случайном касании оголенных частей плафона люстры либо при нарушении изоляции провода.

Поэтому по возможности желательно устранить подобную ошибку в подключении.

Обнаружить данное нарушение схемы подключения можно при помощи индикатора напряжения, который при положении выключателя в состоянии «отключено» показывает наличие фазы на потолочных проводах.

Неправильная схема подключения нулевого провода люстры

Эта ошибка является причиной того, что в люстре нормально включается только часть лампочек, остальные либо светят слабо, либо вовсе не включаются. Как уже ранее рассмотрено, при наличии трех проводов фазные провода присоединяются каждый к отдельной секции лампочек, нулевой же провод является общим для всех лампочек, которые параллельно все присоединены к нему.

Если перепутать провода, и соединенные между собой лампочки, допустим, первой секции подключить к нулю вместо фазы, а к фазе подключить все лампочки обеих секций (вместо нуля), то при нажатии первой клавиши в первой секции лампочки будут включаться, так как туда одновременно заходят и ноль и фаза.

При нажатии второй клавиши во второй секции лампочки не будут светить, так как оба входящих провода будут фазные, а для того, чтобы лампочка светила, к ней нужно подавать фазу с нулем одновременно.

Для чего нужен проходной выключатель и как он работает

Такой выключатель применяется для управления лампочкой из разных мест, то есть включить свет можно при входе в помещение, чтобы осветить себе путь, а выключить – в другой части комнаты или в другой комнате (в коридоре, на лестничной клетке, возле кровати в спальне). Получается, включить/выключить свет можно любым из проходных выключателей из всей цепи (их может быть несколько – два и более). Это позволяет экономить электроэнергию.

Принцип работы такого устройства следующий. К переходному выключателю подводятся фаза и ноль. При этом во время изменения положения клавиши устройства цепь замыкается, и лампочка горит. Соответственно, при выключении с первого, второго или третьего такого переключателя происходит размыкание проводка фазы, но тут же замыкается другой проводок фазы (нейтрального положения нет).

Внешне он немного отличается от непереходного: у него изображены две стрелочки на лицевой двигающейся панели (на клавише), одна из которых показывает вверх, вторая – вниз.

У проходного выключателя имеется один вход и два выхода, что является ключевым отличием от простого выключателя у которого только один вход и один выход. Это значит, что проходной выключатель не разрывает ток, а дает его либо на один выход, либо на другой.

Внутренние отличия могут быть сразу определены опытным взглядом электрика, но на всякий случай под корпусом проходного выключателя нарисована схема, взглянув на которую можно сразу определить, что перед вами находится именно проходная модель устройства. К сожалению, на изделиях китайских фирм-производителей такая отметка может часто отсутствовать. А вот такие фирмы, как Лезард, Вико и Легранд, наносят разметку.

Виды клемм для соединения проводов: советы по выбору

Схема подключения УЗО: инструкция, методы, ошибки

Чтобы визуально определить, какой именно перед вами выключатель (переключатель), можно просто внимательно осмотреть клеммы, то есть посчитать отверстия с медными контактами (клеммы). Если их три, значит, переключатель вам подходит. Чтобы убедиться, что клеммы не перепутаны между собой, нужно воспользоваться специальным прибором – мультиметром.

Возьмите мультиметр и поставьте его для большего удобства на режим звонка (подачи звукового сигнала). Теперь проверьте каждое из отверстий (выхода-входа), вводя рабочую часть прибора внутрь. Если тестер (мультиметр) пищит при касании к какому-то из контактов, значит, ток в этом месте есть.

Если у вас есть только стрелочный мультиметр, нужно прозванивать с помощью способа определения короткого замыкания. Для этого нужно вставить щуп в один контакт, а второй – втыкать поочередно в другие, чтобы услышать, с каким из них он замкнет. При замыкании сам прибор должен пищать, а стрелка – отклоняться до конца вправо и показывает КЗ. Когда такая комбинация будет найдена, нужно сделать следующее: не меняя ничего в щупах, меняйте положение клавиши переключателя.

В случае, если показатель КЗ пропал – значит, один из контактов является общим. Осталось определить, какой именно. Теперь, не трогая ничего в положении клавиши, переставьте один из щупов (наугад) на другой контакт. Если опять появилось КЗ (короткое замыкание), значит, тот контакт, из которого щуп не вытаскивали, и есть искомый вход, то есть общий контакт.

Как работает проходной выключатель? Просто есть два взаимозаменяющих положения выключателя:

вход соединяется с первым выходом;
вход соединен со вторым выходом.

Исходя из вышесказанного, правильнее называть это нехитрое устройство переключателем, а не выключателем либо включателем, так как положений включено и выключено, как таковых, у него нет.

Еще одно отличие от обычной клавиши – коммутация используется с тремя жилами (трехжильная), а не с двумя (двухжильная).

Как выглядит проходной выключатель с 2 и более мест?

Это минимальное количество устройств, которое можно подключить к системе, чтобы пользователь мог включать или выключать один светильник. На практике такие приспособления используются для того, чтобы включить освещение в одной точке, пройти с комфортом определенный участок и выключить свет в другой точке, не возвращаясь назад.
Пример устройства разводки для жилого помещения из категории стандартных проектов.
Однако проекты на управляющих точек применяются достаточно активно. При последующем переключении любого из выключателей, в произвольном порядке, светильник будет то выключаться, то включаться. Как уже было сказано выше, при отсутствии схемы контакты лучше вызвонить при разных положениях клавиши.
Именно поэтому возникает вопрос, как сделать возможным включение лампочки сразу с двух и более мест? Поделиться с друзьями: Вам также может быть интересно. Рассмотрим принцип действия данных устройств согласно следующему фото: В данной схеме смонтировано: источник питания В фаза и ноль ; распределительная коробка, в которой выполняется коммутация; 2 группы цепей освещения для примера это может быть люстра и светодиодная подсветка в зале или комнате. Схема управления двумя отдельными светильниками из четырех точек Как мы уже заметили, схему управления освещением можно наращивать бесконечно.
Конечно, дополнительный провод можно проложить в кабель-канале или воспользоваться полостью в пластиковом плинтусе. Что касается дешевых китайских выключателей, то в основном, подобной схемы нет, поэтому приходится концы вызванивать прибором. Автоматическое выключение света при выходе из определенной зоны можно организовать с помощью таймеров, или датчиков, фиксирующих перемещение.

Подключение проходного выключателя

Отличия — в количестве контактов Работает выключатель следующим образом: при переключении клавишей вход подключается к одному из выходов. Соединены все нейтральные и все защитные провода с двумя отдельными разъемами. Многоэлементные схемы, конечно, малоприменимы для жилого частного сектора, так как проекты подобного рода редко имеют длинные коридоры или комнаты значительной площади на несколько дверей. Обзор производителей проходных выключателей: популярные модели Прежде чем купить проходной выключатель, стоит познакомиться с ведущими производителями, которые выпускают наиболее качественные изделия. Рассмотрим далее, какова должна быть схема подключения проходного выключателя с 2-х мест, поскольку это считается наиболее распространенным вариантом выполнения систем освещения в домах, квартирах или офисах.

В таких ситуациях возникает необходимость управления освещением с двух мест, именно для решения таких задач и предназначены так называемые проходные выключатели. Решение исполнено с учётом разводки кабеля с проводником заземления PE. В данном случае речь идет о включении в цепь перекрестного переключателя, выступающего в роли дополнительного звена. В таком случае можно будет воспользоваться схемой подключения проходных выключателей на 4 точки. После нажатия на первую кнопку, лампочка погаснет.

В распределительной коробке соединяем соответствующие провода обоих выключателей. При таком решении уже реально проходить длинный коридор до половины пути, выключать освещение на пройденной половине и включать свет на участке оставшейся половины. Обзор производителей проходных выключателей: популярные модели Прежде чем купить проходной выключатель, стоит познакомиться с ведущими производителями, которые выпускают наиболее качественные изделия. Промежуточного положения в данном случае не предусматривается. Параллельный переключатель в отличие от проходного содержит целых 5 контактов, которые и обеспечивают более сложную схему управления освещением, имеющую гораздо большее количество вариантов.
Как подключить проходной выключатель

https://youtube.com/watch?v=3yLQJbjN8Eo

Изготовления проходного выключателя из обычного своими руками

Если вам в силу обстоятельств не удалось приобрести проходной выключатель, его несложно изготовить самостоятельно. Можно переделать обычный 2-х клавишный выключатель в проходной. Конечно же не все модели выключателей подходят для переделки.

У обычного выключателя с 1 клавишей, в корпусе установлено только 2 клеммы, у проходного их 3. В этом заключается разница, позволяющая определить прибор сразу в торговой точке, ведь иногда маркировки на них нет. Контакты простого устройства в зависимости от положения клавиши разъединяются или соединяются в цепь. У проходного всегда соединен один контакт с каким-либо из 2-х других, в зависимости от расположения клавиши.

У изделий разных изготовителей, места установки клемм могут быть разными. Поэтому нужно сразу найти центральный контакт для правильного подключения. Если на нем нет маркировки, то проверить его тестером.

Нередко бывает сложно найти в торговых точках подходящий вам проходной выключатель. Или у вас просто нет желания устанавливать прибор, который внешне сильно отличается от выключателей, которые уже установлены в вашем доме. У простого устройства с 2-мя клавишами уже закреплены в корпусе необходимые 4 контакта, это позволяет сделать из него самостоятельно проходной прибор. Но учтите, переделать вы сможете только изделия в которых можно менять местами контакты.

Иногда это можно заметить при внешнем осмотре, но чаще точно определить вы сможете после разборки устройства.

Переставлять клеммы в другое гнездо удобно используя пинцет. Работу сделать нетрудно, больших усилий прилагать не стоит.

После перестановки контактов, устройство собирают снова. Можно не менять клавиши если они вам подходят, но их придется соединить вместе с помощью хорошего клея. Можно использовать цельную клавишу от выключателя с 1 клавишей, только он должен быть одной серии с тем который вы переделываете. Собираем устройство и проверяем его специальным прибором. В одном положении соединения между клеммами не должно быть, после переключения клавиши цепь должна появиться. Так мы получим необходимый прибор. Который почти не отличается от заводского.

Типы выключателей

Контроль и регулирование освещения осуществляется посредством выключателей света, которые могут быть представлены таймерами, диммерами, дистанционными и клавишными моделями, а также отличаются конструкцией и степенью защиты.

Все модели – это коммутационные устройства, обеспечивающие размыкания электроцепи и подачу напряжения на осветительный прибор.

Конструктивные особенности и принцип работы позволяют выделить следующие типы выключателей:

Модели клавишного типа – классический вариант, наиболее часто используемый для подключения осветительного оборудования. Замыкание цепи происходит в процессе нажатия перекидной клавиши.
Модели перекидного и проходного типа – разновидность клавишной конструкции. Схема отличается от традиционного варианта некоторой сложностью, что обусловлено необходимостью устанавливать коммутационные устройства.
Модели шнурового типа – вновь входящий в моду вариант, характеризующийся наличием свисающего вниз шнура, который фиксируется на поворотном рычаге. Этот оптимальный вариант для настенных бра и настольных ламп часто применяется в современных интерьерах.

Менее часто используются модели кнопочного типа с фиксацией и без фиксации, ползунковые и сенсорные выключатели, а также модели, оснащенные датчиком движения и дистанционным управлением.

Удобнее всего осуществлять самостоятельный монтаж моделей с одной, двумя и тремя клавишами, конструкция которых представлена стационарно закрепленными контактами и подвижным механизмом.

К их достоинствам можно отнести невысокую стоимость, удобство эксплуатации и обслуживания.

Материалы, необходимые для подключения

После составления схемы начинают подготовку материалов, необходимых для монтажа. В перечень дополнительных материалов входят:

электрические провода, сечение которых должно быть не менее полутора квадратных миллиметров. Для точного определения метража следует провести замеры помещения с помощью рулетки;
двухклавишные выключатели;
изолента;
монтажная коробка;
клеммники или винтовые зажимы.

Список инструментария:

крестовые и плоские отвертки;
монтажный нож для снятия изоляционного материала;
бокорезы;
нивелир;
пассатижи;
молоток и зубило на случай необходимости процесса штробления или углубления для подрозетников.

Практические рекомендации и советы

Если придерживаться свода простых правил, то такого рода монтажная работа не будет опасной, что особенно важно для сетей закрытых типов. Помните, что любые работы с электричеством должны проводиться исключительно после того, как квартира или дом полностью обесточены на общем щитке

Перед любой проблемой с проводкой убедитесь в том, что напряжения на фазе нет. При демонтаже двухклавишника и установке диммера или бесконтактного типа включателя, подробно изучите схему подключения — они отличаются в каждом из случаев

Помните, что любые работы с электричеством должны проводиться исключительно после того, как квартира или дом полностью обесточены на общем щитке. Перед любой проблемой с проводкой убедитесь в том, что напряжения на фазе нет. При демонтаже двухклавишника и установке диммера или бесконтактного типа включателя, подробно изучите схему подключения — они отличаются в каждом из случаев.

Установка электровыключателей и проводки в помещениях не всегда требует привлечения качественного специалиста, однако всегда стоит помнить о правилах безопасной работы с электричеством, учитывать ключевые факторы, а исходя из этого, Вы сможете выбрать правильную схему подключения именно для Ваших типов светильников.

Набор инструментов для монтажа

Теперь вы знаете, как подключить двухклавишный выключатель к двум лампочкам. Разберем, какие именно инструменты нужны для этого. Вам понадобится:

Набор отверток с крестовым и прямым шлицем.
Нож монтажный для зачистки проводов.
Кусачки для подрезки кабеля.
Индикаторная отвертка.

Если провода планируется подключать в новом помещении, то вам еще понадобится штроборез или классическая болгарка с алмазным диском, зубило или перфоратор и уровень. При походе в магазин нужно будет приобрести достаточное количество кабеля (от включателя к коробке, от коробки до люстры+запас 15%), саму люстру, выключатель, коробку для его монтажа (они бывают разные, под гипсокартон и под бетонные стены), клеммы для соединения проводов и изолента.

Необходимые инструменты и материалы

Чтобы сделать необходимое отверстие и установить выключатель, монтаж предполагает применение ряда инструментов:

дрель с соответствующими сверлами (6 мм для дерева, бетона, кирпича) или перфоратор с коронками для сверления;
строительная смесь, гипс, алебастр — для фиксирования выключателя, заделки отверстий;
простая и крестообразная отвертки — ими будут выкручиваться детали выключателя и затягиваться клеммы;
индикаторная отвертка — поможет определить фазу, ноль, зафиксировать наличие/отсутствие напряжения в сети;
острый нож — нужен для чистки изоляции, отрезания проводов, подготовки отверстий в выключателе под провода;
плоскогубцы (нужны не всегда) — требуются для обжатия кабелей;
дюбели необходимого размера (в зависимости от типа выключателя, материала стены).

Все инструменты электрика должны иметь защитную изоляцию, предотвращающую удар тока через металлические детали. Выключатель лучше приобретать с керамическим сердечником — такое изделие считается самым качественным, долго служит, обладает отличными изоляционными свойствами.

Если нет разводки, придется вначале монтировать распределительную коробку, без которой реализация такой схемы невозможна. Провода лучше приобретать качественные, с готовой пометкой фазы, ноля, заземления — монтаж на порядок упрощается.

Подбор сечения провода производится с учетом мощности осветительных приборов. Чаще всего применяется кабель на 1,5 мм.

Достоинства двойных выключателей

Устройства с двумя клавишами обладают следующими преимуществами:

один прибор может контролировать работу нескольких ламп или осветительных приборов;
обеспечение контроля за интенсивностью и яркостью света в помещениях. Одинарный выключатель при одном нажатии включает все лампочки осветительного прибора, однако двойной можно использовать не на полную силу, включив одну клавишу;
возможность регулировать освещение сразу в двух помещениях;
экономное расходование электроэнергии;
рациональное использование кабелей и проводов;
допускается включение одного светильника, что благотворно сказывается на здоровье глаз. Всем известно ощущение, когда происходит подключение сразу всех лампочек, такое происходит при одинарном выключателе;

удобство при подключении двухклавишных выключателей для сырых помещений или уличного освещения, так как одно устройство гораздо удобнее маскировать от непогоды или ударов. При монтаже на улице выключатели должны быть защищены специальными кожухами.

Конструкция электровыключателя

Схема подключения двойного выключателя на две лампочки Если планируется включать два различных источника света — то в такой системе применяются трехжильные кабели для квартиры это ВВГнг-LS 3х1,5. Без выключателей осветительные приборы, подключенные, к электричеству работаю круглосуточно, что неразумно и экономически невыгодно. По сути, такой механизм является двумя совмещенными одноклавишными устройствами. На качественном инструменте указан класс изоляции либо предельная величина напряжения, в сети которого разрешено работать таким инструментом.
Схема подключения двойного выключателя легкая, главное — разобраться с основными принципами монтажа. Заводской светильник обязан иметь жилы именно того цвета которые прописаны в правилах.
Корпус состоит из рамки и клавиш.
Пассатижи для обжатия гибкого провода.
Участки будут греться и разрушаться. Самостоятельно лезть в систему безопасности на площадке не советуется.
Жила вставляется в клемму с маркировкой L.
Так как здесь все зависит от того, на какую именно клавишу вы заведете фазу.
Последовательное и параллельное подключение ламп

Особенности установки на стены

Для зданий из железобетона и кирпича рекомендуется обустраивать скрытый тип проводки, а распредкоробки и переключатели устанавливать в заранее сделанные штробы. Подрозетники рекомендуется выбирать пластиковые. Такие подрозетники крепятся шурупами, а затем замазываются раствором гипса.

Двухклавишный выключатель может иметь два варианта фиксации:

Раздвижной механизм, в котором происходит упор планок на противоположные стенки

Здесь важно не переусердствовать при затягивании болтов, так как керамика может треснуть.
Оцинкованная пластинка, расположенная по периметру корпуса. В ней есть отверстия для болтов, которыми деталь и крепится к подрозетнику и стене

Для фиксации применяют саморезы и дюбеля.

Двухклавишные выключатели (когда речь идет о наружной проводке) нередко фиксируют при помощи шурупов, как и распредкоробки. Провода при этом укладывают в пластиковые кабельные каналы.

Подготовка к монтажу

Для подключения выключателя и подготовительных работ понадобятся следующие инструменты:

монтажный нож для зачистки;
отвертка для фигурного и прямого шлица;
строительный уровень и рулетка;
бокорезы;
пассатижи и гаечные ключи.

Из материалов нужны собственно двойные переключатели, изолента, клеммники.

Порядок установки:

Размечают места, где будут находиться провода, соединяющие выключатель с распределительной коробкой. С помощью бокорезов вырезают в стенах штробы – канавки под провод. Допускается укладывать кабель в гофру и крепить прямо на стену. Однако в жилищах такой метод используют редко – неэстетично.
Коронкой по бетону в стене высверливают отверстия под монтажную коробку. Если укладка идет открытым способом, прикручивают в месте установки подрозетник.
Между всеми точками прокладывают кабели. В штробах провода фиксируются алебастром.
Закрепляют кабели на изоляторы и зачищают концы на 1–1,5 см.
Подсоединяют провода к распределительной коробке. Для крепежа используют клеммы, колпачки, пайку, прессовочные гильзы. Скручивать категорически запрещается, особенно алюминиевые с медными. Ставят автоматы.
С квартирного или лестничного щитка в квартиру заводят кабель с двумя проводами – нулевым и фазным. Заземление у щитка должно быть установлено по умолчанию. Индикаторной отверткой определяют, какой является фазным. Помечают его.

Правила охраны труда при выполнении электрического монтажа

Для обеспечения безопасности при работе в электроустановке работы надо производить при снятом напряжении. Для этого подключение системы освещения к автоматическому выключателю производить в последнюю очередь.

Распределительный щит считается действующей электроустановкой, поэтому при работе в нем надо выполнить несколько технических мероприятий:

отключить групповой (вводной) выключатель;
шину питания автоматов временно соединить с проводником РЕ (если имеется);
проверить отсутствие напряжения на шине питания.

Все работы выполнять в диэлектрических перчатках и изолированным ручным инструментом. Также правила безопасности требуют использовать диэлектрические коврики.

Понятное пошаговое видео: Подключение включателя во время ремонта.

Схема управления двумя светильниками из трех удаленных точек с нуля

Трудности с осветительными приборами могут возникнуть:

внутри длинных узких коридоров с последовательным расположением входов в квартиры;
на лестницах частного дома между пролетами каждого этажа;
в спальных комнатах с маленькими детьми, когда требуется оперировать светом в ночное время;
на дачах и частных домах, когда возникает необходимость переключать различные участки придомовой территории;
в других подобных ситуациях.

Здесь нам уже потребуется использовать перекрестный выключатель, дополнительно разрывающий каждую цепочку проходной схемы по принципу реверса. Размещаем его в средней точке маршрута, например, комнате №2.

Поскольку нам придется оперировать двумя светильниками, то все переключатели должны иметь по 2 клавиши.

Каждая из них у любого модуля в этой схеме работает на свой осветительный прибор. Вам потребуется смонтировать их однообразно, иначе возникнут трудности с запоминанием их назначения.

Чтобы не загромождать чертеж лишними линиями показываю принцип работы без расположения промежуточных коммутационных точек в распределительной коробке. Все кабельные соединения допустимо вести таким способом между корпусами модулей напрямую.

Здесь загорание любого светильника достигается включением трех последовательно соединенных клавиш каждого переключателя, а его отключение — разрывом этой цепочки в любой точке коммутации.

Правила охраны труда при выполнении электрического монтажа

отключить групповой (вводной) выключатель;
шину питания автоматов временно соединить с проводником РЕ (если имеется);
проверить отсутствие напряжения на шине питания.

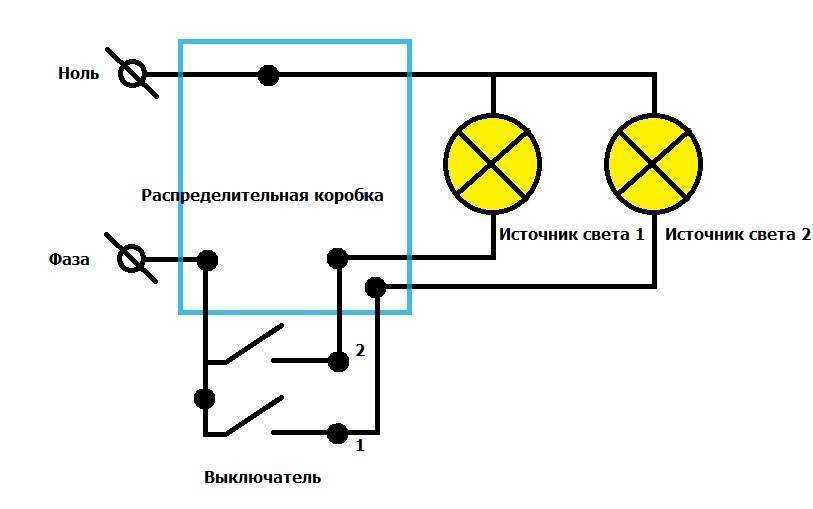

Схема подключения двухклавишного выключателя на две лампочки

Дыра в стене смачивается водой и заполняется строительным раствором, в него монтируется коробка.
Все действия, связанные с электропроводкой, должны проводиться при отключенном электропитании. Подключение на люстре или светильнике В светильнике или люстре для подключения используются как правило клеммные колодки.
Перед началом работы убедитесь, что напряжение выключено, например с помощью тестера-неонки. Подвод может быть выполнен трехжильным кабелем, если его нет, то укладываются 3 провода. Разобравшись немного с теорией подключения и фаз, необходимо подготовить рабочее место и переходить к непосредственному монтажу.
Установка производится в подрозетник или непосредственно в стену с фиксацией лапками или винтовыми соединениями. Размерами он обычно не отличается от одноклавишных. Когда искомое будет найдено, в приборе загорится неоновая лампочка. К вводному контакту производится подключение фазы, тянущейся от распределителя, а контакты с выводами предназначены для управления источниками освещения, их количество равно числу клавиш, в данном случае их будет 2.
А также нож необходим для подготовки вводного и отходящих отверстий в корпусе выключателя для проводов кабеля. Пассатижи для обжатия гибкого провода.

На рисунке справа левый нижний угол переключателя стрелка указывает направление отхода тока от переключателя и переход питания к лампе. Кстати именно это является одной из причин мигания светодиодных ламп в выключенном состоянии. Далее при замыкании двух клавиш эта фаза будет расходиться на один или другой контур освещения. К паре клемм в нижнем правом углу подключаем второй фазовый проводник, ведущий к лампе. Помните, что любые работы с электрическим напряжением V могут быть опасны.

Как правило, они снабжены клеммной колодкой, если нет, то можно использовать двойные клеммы WAGO. Если планируется подключение двойного выключателя скрытого типа, то потребуется еще и перфоратор с насадкой для сверления больших отверстий, а также строительная смесь для закрепления корпуса устройства в проделанном отверстии штукатурка, гипс и т. Отличается двухклавишник от своего одноклавишного аналога не только количеством переключателей, но и самое главное — количеством контактов. Каждый день свежая и полезная информация. Фазу можно определить при помощи отвертки-индикатора, для этого его кончиком нужно прикоснуться к контакту и нажать на кнопку на корпусе отвертки.

Будем считать, что все провода уже уложены и подведены, а вытяжка и светильник установлены. Это можно объяснить относительно низкой электрической мощностью бытовых осветительных приборов. Сначала следует прикрутить корпус к стене или прокладке при помощи шурупов или дюбелей, затем привинчивается механизм. Вырезание отверстия под провод 6. Пластмассовые клавиши снимаются.
Схема подключения одноклавишного выключателя
