Виды вытяжных вентиляторов

Виды вытяжных вентиляторов для ванной и туалета

Разные виды вытяжных вентиляторов для ванной и туалета

Подбирая вентилятор в ванную, нужно определиться с его типом и размером.

По месту крепления изделия бывают потолочные, настенные, канальные. Наибольшее распространение получили настенные варианты. Они удобнее в обслуживании и монтаже.

Потолочные лучше по производительности, эффективности, чаще используются для просторных комнат. Канальные устанавливаются внутри воздуховода, что вызывает определенные трудности при монтаже и чистке.

По типу конструкции различают нижеперечисленные виды вентиляторов.

Осевые вентиляторы

В общем виде это двигатель с крыльчаткой (лопастями) в цилиндрическом корпусе. Воздух перемещается параллельно оси вращения мотора. На входе стоит коллектор для улучшения аэродинамических характеристик.

Устанавливаются в отверстия вентканала на стене или потолке. Обладают хорошим КПД, производительностью более 100 кубометров в час, подходят для стандартных ванных комнат многоквартирных домов.

Современные изделия имеют пониженный уровень шума, малое энергопотребление, высокую эффективность. Однако некоторые старые и дешевые модели работают шумно.

Разнообразие корпусов позволяет подобрать нужный прибор под любой интерьер. Этот вид устройств пользуется популярностью благодаря доступности, простоте монтажа и легкому обслуживанию.

Радиальные (центробежные)

Состоят из спирального кожуха, в котором установлено колесо с лопастями и электродвигателем. Способны работать с большими объемами воздуха.

При вращении колеса с лопастями, расположенными определенным образом, воздух засасывается в промежутки и начинает двигаться в радиальном направлении.

Далее, под воздействием центробежной силы воздушный поток сжимается, попадает в спиральный кожух, из которого выходит в выпускное отверстие.

В цилиндрическом корпусе вращается колесо с лопатками, располагающимися на одинаковом расстоянии параллельно оси вращения. В зависимости от направления лопаток, бывают варианты с односторонним и двусторонним всасыванием.

Односторонние изделия расходуют на 20% меньше электроэнергии, легко переносят перегрузки при перекачке больших объемов воздуха. Двусторонние разновидности при меньшем диаметре обладают увеличенной эффективностью, пониженным уровнем шума.

Преимущества:

• компактность;
• экономичность;
• малошумность;
• высокая производительность.

К недостаткам относится более высокая стоимость по сравнению с осевыми моделями.

Канальные

Канальные варианты имеют простое устройство, подходят для использования во влажных помещениях большой площади.

Выпускаются в прямоугольных и круглых корпусах, которые встраиваются на входе или выходе воздуховода, но чаще внутри него – в проточной части.

Выручают, когда мощности осевого изделия не хватает для нормального функционирования вентиляции.

Преимущества:

• универсальность – подходят для круглых и квадратных труб;
• низкий уровень шума при высокой мощности;
• высокая производительность.

Недостатки:

• не рекомендуется ставить в гибкие воздуховоды, т. к. они могут не выдержать сильной тяги;
• в некоторых случаях повышается уровень шума при вхождении в резонанс с воздуховодом;
• высокая стоимость;
• сложность монтажа и обслуживания.

При установке на входе в вентиляционное отверстие потребуется дополнительная деталь – анемостат, для защиты системы вентиляции от конденсата. Чтобы уменьшить шум, применяют звукопоглощающие материалы, резиновые вставки.

Для эффективной работы вентилятор должен составлять герметичную конструкцию с воздуховодом.

Вентиляторы для ванной подразделяются еще по нескольким характеристикам.

С ручным управлением

Включение и выключение такого вытяжного варианта выполняется при помощи веревочки (шнура).

Выключатель располагается снаружи или встраивается. Как правило, встроенный прибор подключают к выключателю света в ванной.

При этом экономится энергия, но вытяжка не успевает откачать влажный воздух.

В некоторых моделях предусмотрен шнурок, связанный с выключателем, который позволяет запускать устройство при выключенном свете и наоборот.

Автоматические

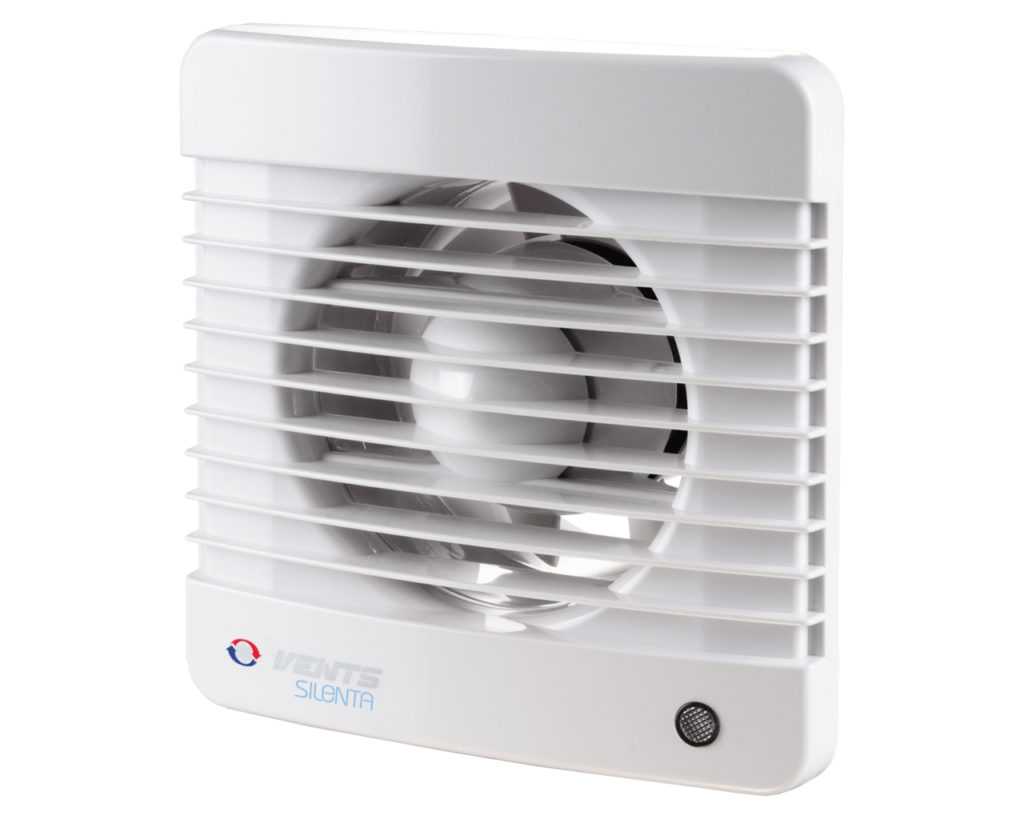

Справа внизу расположен датчик движения.

Вентиляторы со встроенными датчиками влажности, работающие самостоятельно. При повышенной влажности датчик срабатывает, давая команду на включение прибора.

Когда уровень влаги нормализуется, прибор выключится. Есть модели с датчиками движения, с таймерами, подключенные к системе «умный дом». За все эти дополнения придется доплачивать.

Прочие параметры

Выбирая лучший вытяжной вентилятор для ванной, следует обратить внимание на параметры:

Уровень шума. Ненавязчивым будет звук до 35 дБ. Постоянный шум негативно скажется на психологическом состоянии, способствует утомлению.
Способ монтажа. Приборы могут быть накладными, потолочными, встраиваемыми. Последние пользуются спросом благодаря малозаметности, эффективности, легкости монтажа в вентиляционный канал.
Безопасность. Поскольку в вентилятор подается электроэнергия, прибор должен быть надежно защищен от влаги. Оптимальный класс защищенности — от IP44.
Дополнительные функции. Благодаря им пользователь сможет регулировать мощность, устанавливать пограничный уровень влажности в помещении для автоматического включения/выключения. Вентиляторы, оборудованные датчиком движения, автоматически включаются при посещении ванной комнаты и выключаются, если помещение пустое

Особенно важно наличие обратного клапана, благодаря которому пыль из воздуховода не проникает в помещение. Некоторые модели оснащены пультом д/у, позволяющим устанавливать режим работы прибора на расстоянии

Диаметр. Самый маленький диаметр — 80 мм, самый большой — 200 мм. Стандартные воздухообменники имеют диаметр, кратный 20 мм, поэтому устройство с d 90 мм найти будет очень сложно. Лучше взять меньший по размеру прибор, тогда не придется разбивать стену. Достаточно взять гофру нужного размера, вмонтировать в нее устройство, а оставшиеся пустоты залить монтажной пеной.

Правила выбора вытяжного вентилятора

Алгоритм выбора вентилятора для ванной

В первую очередь нужно определиться с размерами изделия, исходя из входного вентиляционного отверстия вентиляционного канала и площади комнаты.

Для ответа на вопрос, как выбрать вентилятор для ванной и туалета, рассмотрим основные характеристики вытяжного устройства: производительность, безопасность, уровень шума, дополнительные функции.

Производительность

Основной критерий при выборе вентилятора для ванной комнаты – это его производительность. Она будет зависеть от мощности двигателя.

Но вентиляторы одинаковой мощности работают с разной эффективностью в больших и малых помещениях. Для удобства подсчетов введен термин «кратность воздухообмена» — количество циклов смены воздуха в помещении за один час.

Рекомендуемая кратность для 3 жильцов – до 8 единиц. Рассчитать необходимую производительность можно по формуле:

П=V×К, где П – производительность, V – объем санузла, К – кратность.

Например, для семьи из 4 человек выберем кратность 9 единиц. Объем ванной (a×b×h) 1,9×2×2,5 м равен 9,5 м3. В результате перемножения получаем необходимую производительность – примерно 86 м3/час.

Для сравнения: обычный вентилятор для туалета перемещает 95 – 100 кубометров воздуха в час.

Безопасность

Электрические элементы вентилятора для вытяжки для ванной требуют усиленной защиты от повышенной влажности. Не защищенный от влаги прибор спровоцирует короткое замыкание, о возможных последствиях известно каждому.

Поэтому выбор вытяжного вентилятора для ванной нужно делать в специализированных отделах сантехники. Для работы во влажной среде подходят низковольтные модели напряжением 12-24 В.

В зависимости от степени защиты от влаги изделиям присваивается класс влагозащищенности (IP) в соответствии с международным стандартом IEC 60529.

Минимальный класс для устройств в ванной комнате должен быть IP44 или IP24, где первая цифра показывает, от чего способен защитить корпус, а вторая («4») указывает на защиту от брызг, падающих в любом направлении.

Обращайте внимание на вторую цифру, она не должна быть менее 4. Максимальная степень защиты IP68 – для пыленепроницаемых приборов, выдерживающих погружение глубоко под воду

Уровень шума

Уровень шума отдельных вытяжных моделей некоторых производителей

Включенный вентилятор для ванной шумит, что обусловлено вращением лопастей и работой двигателя. Комфортным уровнем звука работающего устройства считается диапазон в 30-35 дБ днем и до 25 дБ ночью.

Обращайте внимание на этот параметр при покупке. Существуют более дорогие бесшумные, модели

Дополнительные звуки может издавать металлический воздуховод, поэтому, если звуковой комфорт является важной составляющей, то лучше использовать пластиковые трубы

Дополнительные функции

Дополнительные опции делают современные вытяжные вентиляторы для ванной функциональнее и немного дороже. Некоторые из них являются целесообразными в определенных ситуациях, а другие просто делают жизнь комфортнее.

Разберемся, как подобрать оснащение для ванной комнаты.

Обратный клапан

Предотвращает проникновение в комнату воздуха из вентиляционной шахты. При появлении посторонних неприятных запахов установка обратного клапана обязательна.

Кроме запахов, в санузел могут проникать пыль, насекомые и разные микроорганизмы. Оснащение клапаном не сильно повлияет на стоимость прибора.

Таймер

Позволяет задавать интервалы времени между запусками вентилятора. Управление осуществляется посредством механического регулятора либо дистанционным способом.

Более сложные программы позволяют запрограммировать время работы на определенные часы и даже минуты.

Распространенный режим работы таймера: когда вентилятор подключен к выключателю света ванной, он продолжает работать некоторое время даже после выключения света. После настройки включать и выключать прибор вручную не нужно.

Датчик движения

Зачастую связан с общим освещением комнаты, то есть когда кто-то входит в санузел, то происходит одновременное включение света и вентилятора.

Обычно такие датчики работают совместно с таймером, чтобы отсрочить отключение проветривания на определенное время. Несомненный плюс: можно не использовать выключатель.

Датчик влажности воздуха

Интересное решение для вытяжного вентилятора в ванной с подсветкой

Когда влажность в помещении превысит норму, датчик даст команду вентилятору включиться. После нормализации влажности произойдет отключение прибора.

Другое название устройства – гидростат. Продвинутые модели позволяют самостоятельно изменять порог срабатывания, но стоят существенно дороже.

Порядок проведения монтажа вентилятора

Как и в любых строительных работах, систему вентиляции для начала нужно спроектировать. Лучше это сделать ещё в самом начале ремонта ванной комнаты, чтобы иметь возможность спрятать все коммуникации в стены и под потолок.

Если речь идет о санузле в квартире, где в стене уже есть отверстие в общий вентиляционный канал, нужно лишь превратить естественную вентиляцию в принудительную. Для этого достаточно определиться с моделью вентилятора и схемой его подключения к электричеству.

Исключение составляют квартиры, в которых вентиляционная шахта примыкает лишь к одному из помещений раздельного санузла – там потребуется сооружение канала

В частном доме обычно приходится сооружать систему с нуля, выводя вентиляционную трубу на улицу через крышу, реже – через стену. В таком случае необходимо не только всё продумать, но и составить план-схему, по которой удобно будет считать необходимые материалы и производить монтаж.

Стоит проверить наличие естественной тяги в существующей шахте, а в случае её полного отсутствия обратиться в ЖЕК для прочистки. Для эффективного воздухообмена лучше располагать вытяжку напротив двери либо проточного клапана, если таковой имеется.

Следующий этап – закупка всего необходимого. Заранее приобрести стоит даже то, что будет устанавливаться в самом конце ремонта, ведь другая модель вентилятора может не подключится к уже подведенным проводам.

Разобравшись, как подключить купленный вентилятор и выбрав схему вентиляции, можно приступать к ремонту санузла.

В ходе декоративной отделки стен и потолка закладываются провода в гофрированных изоляционных трубках, при необходимости сооружается вентиляционный канал и подгоняется размер отверстия под вентилятор. Подключение проводки и установка выключателей также проводится на этом этапе.

Альтернативный вариант, доступный только в частном доме – установка канального вентилятора. При его монтаже к стене прикручивается лишь специальная пластина, а основной корпус с двигателем защелкивается в боковые крепежи

Сам вентилятор устанавливается после завершения отделки. Порядок установки такой:

1. Убедиться, что провода, выведенные для вентилятора, обесточены.
2. Снять переднюю панель, вставить корпус в отверстие и маркером отметить на плитке места для крепления.
3. Просверлить отверстия дрелью со сверлом по керамике, забить в них дюбеля. Этим этапом можно пренебречь полностью или использовать только часть предусмотренных крепежей. Пластиковые вентиляторы весят немного, обычно для фиксации достаточно жидких гвоздей или полимерного клея.
4. Даже при креплении на саморезы, периметр корпуса вентилятора обязательно промазать силиконом или другим полимером – для поглощения вибраций и предотвращения шума.
5. Вставить корпус в отверстие, проверить по уровню (для моделей с квадратной лицевой частью) и плотно прижать до схватывания герметика.
6. Подключить провода к клеммам устройства и зафиксировать так, чтобы не осталось оголенных участков.
7. Включить вентиляцию, проверить работоспособность во всех предусмотренных режимах.
8. Установить лицевую панель.

Этот порядок универсальный, подходит для накладных вентиляторов любой модели. Также не имеет значения, устанавливается вентилятор в стену или в потолок – отличается лишь установка канальных моделей.

Некоторые модели имеют плату управления с возможностью установки режима работы для ванной или туалета, а также настройкой таймера

Если конструкцией вентилятора предусмотрен таймер, гигрометр, переключатель режимов или другое оборудование, не забудьте его настроить, пока не надета декоративная панель.

Нередко с завода регулировочный винт таймера выкручен на минимум – подберите необходимую длительность работы экспериментальным путем.

Также может быть переключатель режимов, который выглядит как 3 или 4 металлических штырька со съёмной перемычкой на двух из них.

В режиме «туалет» вентилятор запускается сразу, одновременно с включением света и работает заданное таймером время. В режиме «ванная» сигналом к пуску служит выключение света, так что шум и сквозняки не потревожат вас в душе.

После регулировки и настройки не забудьте закрыть отверстия на крышке защиты платы от влаги, если это предусмотрено конструкцией

Встроенный гигрометр можно настроить на определённый уровень влажности, при которой вентилятор будет запускаться.

Конструкция и виды вентилятора для ванной комнаты

На фото вентилятор в ванной комнате

Основным признаком хорошего состояния ванной является отсутствие постоянной сырости и неприятного душка. Повышенное содержание влаги приводит к появлению грязных пятен на стенах, быстрому размножению грибка, выпадению облицовочных плиток и т.д. Чтобы проветривать ванную, в высотных домах предусмотрены отдушины — горизонтальные и вертикальные каналы в стенках здания. Они функционируют благодаря перепаду температур внутри и снаружи здания. Однако естественная вентиляция не всегда эффективна.

Летом разность температур минимальная, поэтому состояние ванной практически не меняется. В старых постройках отдушины часто засорены и не работают. В этом случае помещение принудительно проветривают вентиляторами для вытяжки в ванной, устанавливаемыми в отводящие каналы.

Классический вентилятор для ванной собирают из электромотора и валика с лопатками. Его назначение — отвод испарений в отдушину. Основными отличиями прибора от других аналогичных изделий являются форма, обеспечивающая его монтаж в стандартные отдушины, и повышенные требования к безопасности.

Вентиляторы для ванной устанавливают в отдушины с размерами 105, 125 и 160 мм, но встречаются и нестандартные изделия. Кожух делают во влагозащищенном исполнении, обычно из пластика, класс защиты — минимум IP 24. В большинстве случаев он окрашен в белый цвет, но есть достаточно много модификаций и с цветным исполнением, и с декоративными элементами.

Существует две основные классификации вентиляторов в ванную — по конструкции и способу монтажа (установке). Разделение по признакам помогает выбирать оптимальный прибор для конкретной ситуации.

Классификация вентиляторов по принципу работы:

1. Осевой вентилятор для ванной. Это электродвигатель небольших размеров, к валу которого закреплена крыльчатка. Для повышения эффекта перед лопастями устанавливают решетку. Предназначены изделия для небольших помещений, в которых есть вентканалы до 2 м длиной. Модели пользуются популярностью благодаря приемлемой цене и высокой результативности: они способны переместить 100 м3 за 1 час. Их устанавливают в отдушины, что делает монтаж очень простым. Недостатками изделия являются небольшой напор, громкий шум во время работы (30-35 дБ), обратные потоки воздуха, иногда появляющиеся в воздуховоде.
2. Радиальный вентилятор для ванной. Это изделие с мощным двигателем для перемещения воздуха на большие расстояния. Рабочий инструмент выполнен в виде бочки с лопастями и помещен в спиралевидный корпус. Лопасти расположены параллельно оси канала. Во время работы они захватывают воздух и отбрасывают к корпусу. Он попадает в спиралевидную камеру, сжимается и перемещается к выходному отверстию. Существуют различные модификации таких приборов. Образцы с загнутыми назад лопастями более экономичны, их производительность выше. Вытяжка с наклоненными вперед лопастями отличается меньшим числом оборотов, малыми габаритами и бесшумной работой.
3. Центробежный вентилятор для ванной. Применяются такие аппараты для больших помещений (более 15 м3), поэтому двигатели у них очень мощные. В частном секторе их использование нецелесообразно.

В зависимости от способа крепления вытяжки делятся на настенные, потолочные, настенно-потолочные, канальные и крышевые. Большое разнообразие позволяет выбрать пользователю лучший вентилятор в ванную комнату для конкретного случая.

Первые три типа приборов устанавливаются в начале отдушин.

Вентилятор канального типа монтируется в разрыв канала. Такой способ применяется, если отдушина одна, а помещений несколько. Изделие обычно устанавливают в коробах, спрятанных за подвесным потолком из гипсокартона. Их ставят на чердаке, что облегчает его монтаж и обслуживание. Такая модель имеет ряд недостатков: сложный монтаж, его неудобно обслуживать при проведении профилактики, в многоэтажных домах необходимо получить разрешение для работы с ними. Пользователи должны помнить, что при работе вытяжки в глубине отдушины могут проявиться аэродинамические потери, приводящие к ослаблению тяги. Для компенсации снижения напора понадобятся модели большой мощности. Вентиляторы канального типа используют, если нет другого способа проветривания ванной.

Крышный вентилятор для ванной устанавливается на крыше здания. Представляет собой сложное устройство, в которое, кроме вытяжки, входят привод, прокладки для снижения вибрации и приборы автоматики. Рабочим инструментом в агрегате служат радиальные или осевые изделия с большим количеством лопастей.

Особенности выбора вентилятора в ванную комнату

Чтобы правильно выбрать тип вентилятора для помещения, где установлена ванна, важно знать некоторые особенности вытяжных устройств

Вытяжка в ванную комнату должна отвечать всем характеристикам безопасности. В первую очередь — это обусловлено использованием электрического прибора в условиях повышенной влажности. А, как известно из практики вода и электричество, вещи несовместимые и поэтому выбор устройства должен основываться на качественной защите вентилятора от воздействия влаги, чтобы не произошло замыкания.
Немаловажную роль играют и мощностные показатели вентилятора, которые влияют на производительность устройства. Именно от мощности вытяжного устройства, будет зависеть насколько качественно и в каком объёме будет удаляться влажный воздух из помещения ванной.
Вытяжной вентилятор для ванной должен быть компактным, так как будет использоваться в помещение с ограниченными габаритами. При этом, несмотря на незначительные размеры, вытяжка должна быть мощной. Целесообразно остановить свой выбор на вентиляционных системах встраиваемого типа

Их можно спрятать в обустроенном в стене проёме воздуховода и вентилятор будет отводить отработанный воздух непосредственно в центральную вентиляционную шахту.
Также для создания комфорта в ванной нужно обращать внимание на уровень шума, который издаётся вентилятором во время работы. Естественно, абсолютно бесшумно вытяжные устройства работать не могут, однако, лучше выбирать вентиляторы с минимальным его уровнем

Ведь вряд ли жителям квартиры понравится лежать в расслабляющей горячей ванне, и слушать громкий шум работающего пропеллера вытяжного устройства. Нормальный шумовой порога таких устройств начинается от 25 ДБ. Лучше выбирать приборы с минимальным значением шума, но не в ущерб производительности.

Не стоит думать, что качественный вентилятор в ванную комнату должен быть слишком дорогим. Если в магазине продавцы будут утверждать что качественный прибор не может, стоит недорого, то покупателя просто дурят. Даже самые простые бюджетные вытяжные вентиляторы в ванную комнату будут полностью выполнять поставленные перед ними задачи на протяжении длительного временного периода от 2 до 7 лет. Естественно, можно приобрести и дорогую модель, но основным её отличием будут дополнительные функции или наличие дистанционного пульта, а не производительность и мощность устройства.

Виды вытяжных вентиляторов

Вытяжные вентиляторы по устройству бывают двух видов, осевые и центробежные.

• Осевые вентиляторы лучше всего подходят для небольших помещений. Такие вентиляторы используются в вытяжном канале до двух метров. Если такой вентилятор установить в вытяжной канал до пяти метров, то эффективность работы вытяжки нарушится.
• Центробежные вентиляторы используется до пяти метров и выше.

По способу установки вентиляторы бывают:

• Настенные.
• Потолочные.
• Настенно-потолочные (могут работать в обоих положения).
• Канальные.

Для того чтобы рассчитать эффективность вентилятора необходимо обратиться к специальной формуле. Формула весьма простая – м3/час (характеристика вентилятора) умножается на количество воздуха (в час) в вашем помещении.

Таблица типичных измерений воздуха:

Частный сектор:
Ванные комнаты и душевые	3-8 м3/час
Бытовые туалеты	3-10 м3/час
Бытовые кухни	10-15 м3/час
Гостиные комнаты	15-20 м3/час
Спальни	2-4 м3/час
Гаражи	6-8 м3/час
Коммерческие помещения:
Конференц-залы	4-8 м3/час
Офисы	6-8 м3/час
Рестораны и бары	3-10 м3/час
Школьные классы	2-3 м3/час
Столовые	8-12 м3/час
Магазины	8-10 м3/час
Раздевалки с душевыми комнатами	15-20 м3/час
Общественные туалеты	10-15 м3/час
Больничные палаты	4-6 м3/час

Для правильного расчета количества прогоняемого воздуха рассмотрим пример. Пусть комната имеет размеры 2 метра в ширину, 2 метра в длину и 2,5 метра в вышину (ванная комната).Объем данной комнаты получается 10 м3. Применяем формулу 10 * 8 = 80 м3/час.

Оконные вентиляторы

Бытовые модели вентиляторов для установки на окнах характеризуются экономным потреблением энергии (не более 15-25 Вт), небольшими размерами и низким уровнем шума. Оконный вентилятор стандартных размеров совершает около 3 000 оборотов в минуту.

Учитывая, что часть устройства предназначена для постоянного нахождения на открытом воздухе, производители обеспечивают таким приборам соответствующий набор характеристик:

• Корпус и некоторые внутренние детали выполняются из пластика, устойчивого к перепадам температур. Рабочий диапазон составляет от -50 до +50°С.
• Вентилятор обладает большой прочностью, устойчив к УФ лучам.

Для эксплуатации прибора в зимний период, рекомендуется модель, оснащенная специальными жалюзи. Во время работы шторки жалюзи открываются, обеспечивая беспрепятственный ток воздуха. После выключения, шторки плотно замыкаются (для этого в конструкции предусмотрены плотные резиновые прокладки), препятствуя проникновению холодного уличного воздуха.

Альтернативой жалюзи может служить крышка. В некоторых моделях при закрытии крышки устройство автоматически прекращает работу, что существенно упрощает процесс управления прибором.

Принцип работы обратного клапана

Конструктивно обратный клапан выполнен в виде лопасти (одной или нескольких) которая перекрывает доступ воздушного потока из вентиляционной шахты или с улицы — в технике это называют обратной тягой. Эти устройства весьма эффективны для отсекания неприятных запахов из вентиляционного общего колодца: если сосед часто курит в ванной или туалете, то запах сигарет не появится у вас.

Принцип действия очень прост: специальные ограничительные выступы обеспечивают нормальное движение створок на 90 градусов, поэтому они двигаются в двух направлениях — открытие и закрытие. При работе устройства поток воздуха открывает ее, а по окончании специальные пружины возвращают их на прежнее место.

Сегодня существуют три основных вида клапанов обратного действия:

• управляемый тип — при помощи электропривода или вручную;
• самозакрывающийся клапан с возвратной пружиной;
• пассивный тип, который изменяет свое положение из-за направления хода воздушных масс.

Кроме этого, есть метод их разделения по таким параметрам:

• горизонтального или вертикального вида, что зависит от расположения вентилятора;
• круглого или квадратного типа — от конфигурации воздуховода;
• в виде жалюзи.
