Розетки за телевизором: сколько должно быть и как правильно расположить
Сейчас все чаще в квартирах можно встретить не один, а два или даже три телевизора. Их можно найти практически в любой комнате: гостиной, спальне, детской и даже кухне. Установка розеток у многих вызывает трудности, поэтому в этой статье мы разберем все наиболее важные особенности.
Снято за телевизором

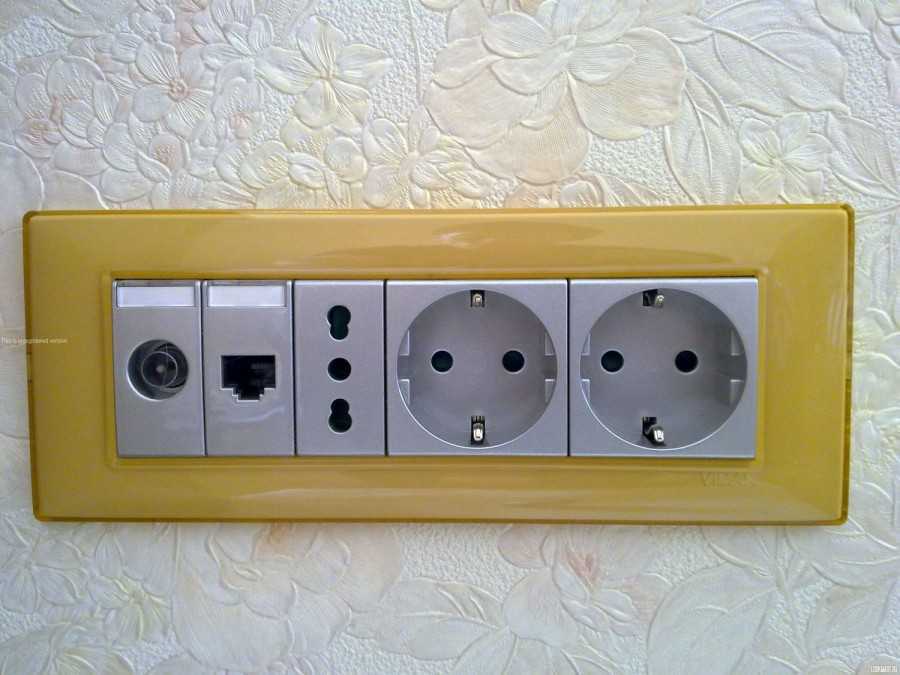

Все розетки, необходимые для подключения телевизора, разделены на две группы. Первый за телевизором. Здесь нам понадобятся:
- Прямой штекер для телевизора 220 В.
- ТВ-розетка. Требуется подключить телевизор к кабельной или спутниковой радиосети. Такие розетки придают помещению чистоту, так как нет необходимости подводить антенну прямо к оборудованию.
- Интернет-розетка.
- Поддельное сцепление.
Поговорим подробнее об интернет-розетке. Некоторые думают, что в этом нет необходимости, особенно это мнение распространено среди владельцев старых телевизоров. Но для современных моделей они просто необходимы, и однажды вам все равно придется покупать новый телевизор. Теперь с его помощью вы можете не только смотреть телеканалы, но и играть на консоли, смотреть видео и фото со своего телефона и даже выходить в интернет. Чтобы использовать все это, вам нужен только интернет-штекер.
Чтобы в будущем при смене телевизора не приходилось приносить новый кабель, это нужно заранее спланировать. Так что его не будет видно, а вся торговая точка будет выглядеть эстетично.
Заглушка действует как разъем для кабелей, которые проложены от розеток за подставкой для телевизора. Так выглядит вкладыш, вставленный в раму вместе с другими розетками. Для того, чтобы через такие розетки протянули провода, требуются две штуки, и между ними прокладывается кабельный канал.
Кабельный канал представляет собой пластиковый короб небольшого диаметра, обычно 5 см, внутри которого проложены провода и кабели, которые необходимо замаскировать. Это позволяет протянуть провода вдоль стены, не повредив ее отделку, и придаст телевизору красивый и аккуратный вид.
В большинстве случаев кабельные каналы собираются из основания и крышки, которую можно снять. Помимо своей декоративной функции, они также помогают защитить электрические кабели от механических воздействий. И, конечно же, основная причина такого способа разводки – невысокая цена кабельных каналов.
Желательно установить еще одну дополнительную розетку 220В: перестраховка никогда не помешает. Всего – 5 розеток под ТВ в гостиной. Их удобнее оформлять в прочный каркас. Такой принцип расположения розеток подходит как для детской, так и для спальни, если в зоне ТВ в этих комнатах предусмотрена тумба.
Как подобрать розетки
Начальный этап установки необходимого оборудования — определение вида проводки. Открытая проводка сейчас встречается редко, чаще она скрыта толщей стены. Для установки розеток придется сделать штрабу перфоратором или дрелью, а также отверстие для подрозетника. Это позволит спрятать розетку для телевизора, придать комнате законченный вид.
Существует ряд устройств, без которых подключить ТВ последнего поколения невозможно. Также следует учесть возможность подключения дополнительного оборудования, рассчитать нужное количество розеток индивидуально. Стандартный набор следующий:
- Электророзетка — 2 штуки.
- Специальная ТВ-розетка — 1 штука.
- Розетка интернета — 1 штука.
Последний тип устройства необходим каждому — сейчас телевидение практически везде является цифровым. Большинство провайдеров работает с особыми приставками, которые будут подключаться в электророзетку. Вторая будет занята вилкой самого телевизора. В ТВ-розетку включится антенна, от которой кабели проходят к антенне центральной (общедомовой). В случае поломки, отключения цифрового ТВ стандартный набор программ будет присутствовать. Туда же будет включаться провод кабельного телевидения.
Розетки для зала
Если телевизор устанавливается в кухне, спальне, описанного выше набора розеток будет достаточно. Но для создания «домашнего кинотеатра» в гостиной многие дополнительно монтируют мультимедиа-розетки. Такая схема (5 устройств) позволит сделать настоящий кинотеатр дома, включая игровые приставки, компьютеры, DVD, прочую технику.
Все указанные устройства стоит устанавливать недалеко от телевизора или за мебелью, на которой он стоит. Если сам ТВ можно повесить на стену, то прочее оборудование придется ставить на выделенные для этого места, поэтому спрятать розетки можно вполне удачно. Мультимедиа-устройства предполагают использование HDMI-кабелей. Через такие кабели включается любая цифровая техника последних поколений. Но если в оборудовании нет HDMI-разъема, то такие розетки останутся невостребованными.
В целях экономии времени и средств многие монтируют все устройства в один подрозетник в единую линию. Кабели нужно протягивать с запасом, на концы надевать штекеры, чтобы подключать к телевизору. Это позволит избежать ненужных соединений и лишних проводов.
Размещение на кухне
Для определения лучшего места подвеса на стену телевизора в кухне нужно знать, какой общий метраж комнаты, а такжекакой длины расстояние от рабочего места хозяйки до максимально возможного по высоте места установки монитора.
Учитывая временную составляющую просмотра при работе на кухне хозяйки дома, следует заботиться в основном о безопасности для окружающих установленного монитора. При наличии в доме большого количества детей, следует подумать о максимально возможном уровне подвеса и безопасном для всех месте крепления монитора.
Поэтому стоит предположить, что в условиях маленькой по размеру комнаты следует вешать телевизор на максимально возможной высоте подвеса (175 см) с учётом применения металлических анкеров, заглублённых в стену на достаточную глубину и надёжного кронштейна с изменяемым углом обзора.
При небольших габаритах нынешних кухонь, такое решение будет единственно правильным и безопасным. Но при этом нельзя забывать о нагреве корпуса телевизора и необходимости его вентиляции, то есть ни в коем случае не помещать его в мебельную нишу.
Здесь имеются некоторые противоречия утверждению медиков. Да, центр монитора телевизора должен располагаться на уровне глаз. Но как быть с тем, что у многих кухня – это маленькое помещение, больше напоминающее кладовку. К тому же на кухне обычно ставят телевизор, чтобы готовящему человеку было не скучно.
Поэтому в большинстве случаев люди либо мимоходом заглядывают в монитор, либо вовсе просто слушают. Значит, задаемся вопросом. Какая высота будет правильной? Давайте находить и в этом случае компромисс.
Если же был куплен ЖК-телевизор и кронштейн к нему уже подобран, то надо понимать, что угол обзора будет большим при малом изменении состояния контраста.
Это что касается горизонтального размещения. А вот в вертикальном в случае немного все сложнее. Если угол обзора будет отклонен вниз, то состояние контраста будет увеличено и монитор будет казаться темнее по цвету. Если угол обзора отклонить кверху, то контраст сводится к минимуму и монитор светлеет.
Значит, нужно выбрать то место, с которого предполагается наиболее частое соприкосновение глаз с экраном телевизора.
Пример.
В этом случае кронштейн – незаменимая вещь. Весь день на кухне точно не будут смотреть телевизор, а, значит, глаза не успеют устать.
Оптимальным вариантом для кухни является высота выше своего роста. На такую высоту можно смело вешать телевизор на кухни. Но при этом нельзя забывать про кронштейн. Пожалуй, лучшего и не придумать для малогабаритной комнаты, названой кухней.
Виды
Можно выделить различные по конструкции и количеству точек коммутации телевизионные розетки. Конструкция может иметь один выход антенного гнезда, а может несколько. Тут можно выделить такие варианты розеток:
- проходная;
- оконечная;
- в сочетании TV и TV + FM;
- в сочетании SAT и TV + FM.
При этом параметры кабеля и самой сети могут быть следующими:
- для оконечной с подключением ТВ, рабочая частота 5 — 862 МГц, с коэффициентом затухания 0,3 Дб;
- для оконечной или проходной с подключением ТВ + FM, рабочая частота 5 — 862 МГц, с коэффициентом затухания 0,3 Дб;
- при подключении ТВ розетки (TV+FM+SAT), рабочая частота 950 — 2400 МГц, с коэффициентом затухания 0,3 Дб для TV, 1,5 Дб для FM, 2 Дб для SAT.
Сам коннектор позволяет подключить телевизионный кабель с сечением центральной жилы от 0,4 до 0,8 кв. мм.

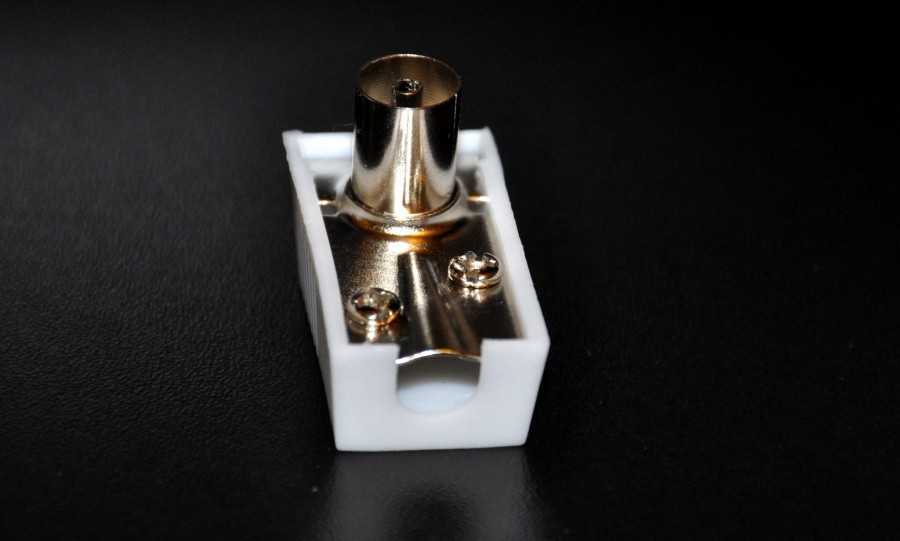

Особенности конструкции розеток
Последнее о чем хочется рассказать в данной статье – конструктивные особенности самих ТВ розеток.
Внешне и по способу установки они напоминают обычные силовые, кроме разве что разъемов, в которые включается антенный кабель.
Существуют одиночные розетки, используемые для схемы «звезда». Они имеют самую простую конструкцию, а также согласующие фильтры препятствующие отражению сигнала, за счет чего падения уровня составляет не более 3 дБ – это практически не влияет на качество.
Проходные розетки сложнее по своему устройству, они решают задачу согласования и передачи сигнала с минимальными потерями. Если говорить о падении в целом, то на выходном разъеме к приемнику оно составляет не более 3 дБ, а вот сигнал передаваемый далее падает на 10…15 дБ.
Оконечная розетка для проходной схемы напоминает одиночную, но при всем том значительно отличается, как по своему назначению, так и конструкции, а потому их ни в коем случае не надо путать.
Основные виды
Простая или одиночная – самая простая из всеобщей разновидности, которая имеет только единственное отверстие для установки кабеля, также мощность которой составляет не более 1,5 децибела, что отличается ее от других вариантов.
Проходная розетка – представляет собой тройник, конструкция более сложная, чем предыдущий вариант, подключается к телевизору и далее к проходной или оконечной. Использовать такой тип лучше комплексно с необходимым количеством дополнительных розеток.
Следует учесть, что для использования большого количества проходных розеток понадобиться усилитель, иначе придется столкнуться со слабым сигналом. Свободно можно использовать в количестве не более 4-х без усилителя.
Вечная проблема: телевизор или картина?
Все современные панели тонкие, с едва заметными рамками. И все же,они выглядят как телевизоры. И Samsung The Frame — все еще телевизор, пусть и с крайне необычным внешним видом и фоновым режимом «картины». К тому же, очень тонкий.
Tizen
Над маскировкой специалисты Samsung постарались. Основные фишки The Frame:
2. Багет вместо рамок.
Благодаря рамкам вокруг экрана, Samsung The Frame мог бы поспорить с любым другим ТВ за звание безрамочного. Но фишка не в размерах.
3. Настраиваемое паспарту.
Фотографию, заложенную производителем, воспроизводить может любой экран с подключенными «мозгами». Для сходства с реальной картиной Samsung придумали программное паспарту.
4. Отсутствие проводов.
Все разъемы и функциональные элементы вынесены в отдельный блок One Connect (мы уже писали о нем в обзоре Samsung QLED), который можно спрятать на расстоянии до 15 метров от самого телевизора. Стандартный провод на 5 метров идет в комплекте поставки, а вот длинный 15-метровый придется покупать отдельно.
5. Датчик присутствия.
Телевизор работает только тогда, когда кто-то есть в комнате. Вышел — пауза и выключенный экран. И не только ради экономии.
Виды ТВ розеток

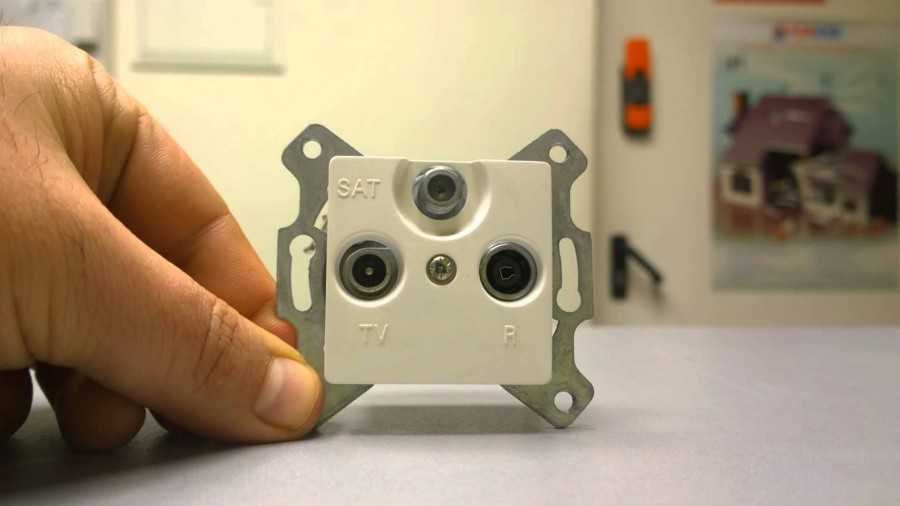

Современная розетка под антенну имеет фильтры для подавления шумов. Количество помех от этого снижается, а качество приёма улучшается.
- Для приёма спутникового вещания необходима модель с маркировкой SAT.
- Для приема радио маркировка FM.
- Для аналогового, кабельного и цифрового сигнала маркировка TV.
Существуют одинарные и интегрированные в блоки, оконечные и проходные устройства. В зависимости от способа монтажа они изготавливаются в двух версиях – поверхностные и скрытые. В последних предусмотрены соответствующие монтажные коробки.
Виды телевизионных розеток
Одинарная ТВ
Одинарная модель на один разъем – обычное электроустановочное устройство для соединения телевизора с антенной. Она не снабжена согласующими устройствами, отчего подвержена эффекту отражения сигнала обратно в кабель, что сказывается на качестве изображения.
Проходная
Проходная розетка – это фактически сплиттер. Сигнал, попадая в неё, поступает не только на гнездо, но и перенаправляется далее, к следующей розетке или к оконечной в цепочке.
Какая разница между оконечной и простой моделями
Все виды характеризуются различной спецификой затухания сигнала. Оконечную розетку от простой, одинарной, отличает большая величина затухания.
Проектор
Для системы с проектором тумба нужна обязательно. Проектор не является ни источником видеосигнала, ни аудио усилителем. Нужны отдельный источник видео и колонки.
Нам нужен ресивер. Ресивер — устройство, которое осуществляет две функции: во-первых, переключает сигнал с одного из нескольких входов на выход, во-вторых, является многоканальным аудио усилителем.
Он довольно крупный, надо это учитывать при планировании места в тумбе. На картинке выше мы видим 4 HDMI входа, 1 HDMI выход на проектор, 5 выходов на колонки, слева от них выход на активный (то есть, требующий электрическую розетку) сабвуфер. Это ресивер 5.1 — 5 колонок и 1 сабвуфер. Количество колонок может быть также 7, 9, 11, 13, а сабвуфера может быть 2.
В тумбе ставим ресивер и источники видеосигнала: приставку, медиаплеер, Blue-Ray и прочее.
Можно ли сделать проектор с беспроводной аудиосистемой, например, с Sonos, и без ресивера? Можно. Источник видео нам всё равно понадобится, пусть это будет Apple TV, который мы поставим рядом с проектором у потолка. Звук на саундбар будем передавать оптическим кабелем либо кабелем HDMI. Так как у Apple TV выход только один HDMI, то нам понадобится HDMI сплиттер. Если передаём звук по оптике, то нужен сплиттер на HDMI и оптику, а если передаём по HDMI, то нужен сплиттер на два HDMI, один из них с поддержкой ARC (audio return channel, передача звука без видео по HDMI). У новых саундбаров Sonos вход только HDMI, но в комплекте переходник с оптики на HDMI. Так что для универсальности можно заложить и оптический кабель (Toslink) и HDMI, а для удешевления достаточно только оптического.

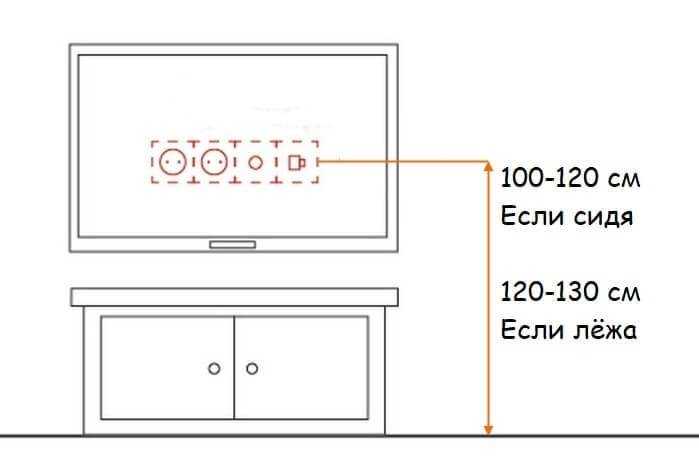

Формула расчета высоты розеток
Для точного высчитывания высоты, где будут располагаться все устройства, есть специальная формула. Она выглядит так:
В (высота) ТВ-розетки = В середины телевизора от пола + Д (диагональ)/2 – В рамки розетки.
Если расположить электророзетку на этой высоте, ее не будет видно ни под каким углом. Когда размер телевизора не известен, рекомендуется делать ее на высоте не менее 120 см и не более 140 см от пола. Так можно обеспечить себе комфортный просмотр передач и удобное включение-выключение всех устройств.
С развитием микроэлектроники всем привычные объемные телевизоры остались в прошлом. Им на смену пришли более современные плоские собратья. В результате этого изменились и способы их установки: если раньше телевизор чаще всего стоял на специальной подставке, то сейчас он крепится к стене, что позволяет погрузиться в просмотр как в кинотеатре.
Часто можно заметить рядом с телевизором удлинитель, к которому наряду с телевизором подключены всевозможные электроприборы. Во-первых, это некрасиво, а во-вторых, телевизор должен подключаться к отдельной розетке, независимо от других устройств. В связи с этим возникает вопрос о правильном расположении розетки. Данная статья рассказывает о различных методах расположения розетки, учитывая ее высоту и положение.
На что влияет правильная установка розетки
При настенном монтаже телеприемник должен полностью скрывать розеточные гнезда.
Правильно подобранное место установки розеток позволяет:
- скрыть кабели питания, соединения, провода и т.д.;
- расположить телевизионную панель вплотную к стенке;
- избежать сложностей при инсталляции кронштейнов для подвешивания телеэкрана;
- подключать к телеэкрану usb-накопители или другую аппаратуру при помощи кабелей.
Планировать расположение розеток следует при проведении ремонта. В этом случае потребуется нарисовать схему помещения, отметить место просмотра, нахождение телеприемника, представить, как он будет установлен и уже от этого рассчитывать точку, где будут установлен розеточный блок.
Розетки за телевизором
Все розетки, необходимые для подключения телевизора, делятся на две группы. Первая из них – за телевизором. Здесь нам понадобятся:
- Одна розетка непосредственно для телевизора на 220V.
- ТВ-розетка. Она нужна для того, чтобы подключить телевизор к кабельной или спутниковой радиосети. Такие розетки придают комнате аккуратности, так как не приходится проводить антенну сразу к технике.
- Интернет-розетка.
- Фальш-розетка.
Поговорим подробнее про интернет-розетку. Некоторые думают, что она не нужна – особенно такое мнение распространено среди владельцев старых телевизоров. Но для современных моделей они просто необходимы, и вам все равно когда-нибудь придется купить новый телевизор. Сейчас с помощью него можно не только смотреть телеканалы, но также играть в приставку, просматривать видео и фото с телефона и даже выходить в интернет. Чтобы всем этим пользоваться, как раз и нужна интернет-розетка.
Чтобы в будущем, когда вы поменяете телевизор, не приходилось подводить новый кабель, его нужно предусмотреть заранее. Так он не будет виден, и вся система розеток будет смотреться эстетично.
Фальш-розетка служит выводом для проводов, которые проложены от розеток за ТВ-тумбой. Она имеет вид накладки, вставленной в раму совместно с другими розетками. Чтобы провода можно было вывести через такие розетки, их понадобится две штуки, а между ними прокладывают кабель-канал.
Кабель-канал – это пластиковый короб небольшого диаметра, как правило, 5 см. Внутри него прокладывают провода и кабели, которые нужно замаскировать. Это позволяет протянуть провода по стене без порчи ее отделки и сделать внешний вид ТВ-зоны красивым и аккуратным.
В большинстве случаев кабель-каналы собираются из основания и крышки, которую можно снять. Кроме декоративной функции, они еще и помогают защищать электропроводку от механических воздействий. И, конечно, главная причина такого способа монтажа проводки – низкая цена кабель-каналов.
Желательно установить еще одну дополнительную розетку на 220V– перестраховка никогда не помешает. Итого – 5 розеток для телевизора в гостиной. Удобнее всего расположить их в одной цельной раме. Такой принцип расположения розеток подходит и для детской, и для спальни, если ТВ-зона в этих комнатах предполагает тумбу.
Какие розетки нужны для телевизора: выбор, установка, подключение
Современная семья сейчас имеет пару-тройку телевизоров, приставки, ДВД-плейеры, компьютеры. И не всё из этого изобилия готово работать без кабелей через вай-фай, да и мощности сигнала при куче девайсов элементарно будет не хватать. Поэтому, старый добрый кабель и телевизионная розетка имеют законную «прописку» в квартире или доме.
Если вы затеваете ремонт, то самое время озадачиться запрятыванием всех кабелей в стены, чтобы квартира не напоминала логово кибернетического паука.
Поэтому, давайте разбираться, какие розетки нужны для телевизора
Сколько их брать, куда ставить, на что обращать внимание и как не запутаться в мудрёных названиях
На какой высоте делать розетки для телевизора на стену
Чтобы правильно рассчитать высоту розеток для телевизора на стене, нужно учитывать особенности комнаты, в которой прибор расположен.
Чтобы точно рассчитать место установки розеточных гнезд за бытовым прибором, можно воспользоваться простой формулой.
Она выглядит следующим образом:
Например, если телеприемник с диагональю 32 дюйма крепится на расстоянии 1,2 м от пола, а расстояние от его верхней точки до нижней равно 48 см (48/2=24), то, с учетом размеров розетки (8 см) она должна быть установлена на уровне от пола 136 см. При размещении в спальне телевизор на стену вешают на расстоянии около 2 м от пола, чтобы его было удобно смотреть лежа. Расположение гнезд для подключения будет соответствующее. Кронштейн для монтажа лучше брать наклонный, чтобы можно было отрегулировать угол обзора.
В кухнях телеприемники обычно тоже висят высоко, при этом кронштейн подбирают поворотный и наклонный, чтобы смотреть на экран было удобно с любой точки помещения. Подключение к сети должно быть расположено поблизости. При покупке розеток нужно выбирать не только электрические. Сейчас доступно много других видов – интернет розетки, для телевидения и т.д.
Аналогичным образом необходимо сделать для спальни. Для кухни не требуется подключение интернета и дополнительной техники, поэтому здесь можно оставить по одной телевизионной и электрической. Если розеточный блок разместить за телевизором правильно, его будет не видно, в противном случае все его составляющие должны быть одной марки, тогда их можно будет собрать в одну линию с помощью специальной рамки, чтобы композиция смотрелась красиво.
Заключение Всем, кто желает знать, на какой высоте на стену устанавливать розетки под телевизор, нужно понимать, что это значение зависит от того, какие функции выполняет комната, а также от размещения самой телевизионной панели.
В гостиных или залах розетки для телеприемника монтируются на расстоянии 1,3 – 1,5 м, в спальнях – на уровне двух метров от пола. Для более точных расчетов рекомендуется воспользоваться специальной формулой.
Чаще всего современные телеэкраны крепятся на стенку или устанавливаются практически вплотную к ней
Важное значение при этом будет иметь место расположения розетки для телевизора на стене
Подключение ТВ розетки Schneider Electric Unica
Технические характеристики телевизионных разъемов от Шнайдер Электрик:
Величина в децибелах указывает на ослабление или затухание сигнала.
Монтаж всех розеток необходимо начинать с разделки коаксиального кабеля. Оставляете в подрозетнике запас длиной 10-15см, остальное обрезаете.
Теперь самое главное определиться, сколько нужно снять изоляции. На какую глубину и сколько сантиметров.
Лучше всего замеры производить непосредственно на самой розетке. Для этого берет ее в руки, прикладываете провод чуть ниже смотрового отверстия и отмечаете маркером или ножом, линию реза на уровне пластиковой центральной вставки.
Срезать верхний слой изоляции можно как специально предназначенным инструментом
так и простым ножом.
Подобрать недорогую зачистку-стриппер для коаксиального кабеля можно на али-экспресс здесь.
Экран под изоляцией в телевизионных кабелях встречается в разных исполнениях:
только алюминиевая фольга
фольга с медной оплеткой
одна оплетка в виде тонких проводков
Если общий диаметр провода менее 7мм, то экран зачастую выворачивают наружу, чтобы обеспечить достаточный контакт с металлической поджимающей крышкой розетки.
Только имейте в виду, что со стороны внутренней части оболочки, фольга не проводит ток.
Поэтому, как минимум половина ее слоя должна быть вывернута верхней стороной наружу. В противном случае у вас попросту не будет контакта и ТВ сигнала.
Основные типы ТВ розеток
Производители делят розетки для тв антенны на три типа:
- одиночные;
- оконечные;
- проходные.
Одиночная или простая телевизионная розетка
| ТВ розетка одиночная Legrand Etika | TV розетка одиночная Legrand Valena | ТВ розетка простая Schneider Electric Glossa | TV розетка простая Schneider Electric Unica |
Одиночная или простая розетка всегда используется самостоятельно и в этом её главная разница с оконечной тв розеткой. Если продавцы в магазинах или горе-мастер заявит вам, что разницы нет — ищите других специалистов и торговую точку. Потому что, разница таки есть, и заключена она в следующем. Одиночная телевизионная розетка обеспечивает затухание не более 1,5 децибела мощности, а оконечная — аж целых 10 децибел. То есть, проще говоря, если вы «воткнёте» вместо простой розетки оконечную при установке единственной точки, телевизор ваш будет показывать скверно, с помехами.
Забегая вперёд, скажем, что и в схеме подключения с разветвителем (на несколько приёмников) используются простые розетки.
Проходная ТВ розетка
| TV розетка проходная Legrand Etika | ТВ розетка проходная Legrand Valena | TV розетка проходная Schneider Electric Glossa | ТВ розетка проходная Schneider Electric Unica |
Проходная телевизионная розетка по сути дела тройник. У неё есть 1 вход и 2 выхода, один из них — для подключения кабеля от телевизора, а второй для кабеля к следующей проходной или оконечной розетке. Эти типы розеток всегда устанавливаются вместе, одна или несколько проходных и на финиш — оконечная.
Сразу скажем, что увлекаться установкой проходных тв-розеток не советуем. Каждая из них «режет» мощность сигнала посильнее оконечной. Так что при слабой мощности и без установки усилителя, на последние в цепочке телевизоры будет приходить очень слабый сигнал. Ограничивайтесь четырьмя штуками в связке, чтобы не попасть в такую ситуацию.
Оконечная ТВ розетка
| TV розетка оконечная Legrand Etika | TV розетка оконечная Legrand Valena | ТВ розетка оконечная Schneider Electric Sedna | ТВ розетка оконечная Schneider Electric Unica |
Оконечная розетка замыкает цепочку из проходных, в этом её основная функция. Но можно ставить их и на параллельных сборках.
Вы можете купить как продукцию ведущих европейских брендов, так и российскую.
Для ценителей интересного дизайна и для тех, кто предпочитает единую стилистку всех электроустановочных изделий, подойдут ТВ-розетки из популярных серий:
- Legrand: Valena, Etika, Celian, Galea Life;
- GIRA: SYSTEM 55, Е 22, F100;
- Schneider Electric: Sedna, Glossa, Odace, Unica;
- IEK: Кварта
Выбирайте свою серию для эксклюзивного оснащения домашней телесети или более демократичный рабочий вариант.
Схемы подключения телевизионных розеток
Прежде чем разбирать способы подключения проходных ТВ розеток следует разобраться с вообще существующими вариантами схем подключения телевизионных розеток. Тем более что их не так уж и много, а если быть точным всего два.
Проходная схема подключения телевизионных розеток
Прежде всего давайте рассмотрим более дешевую в плане монтажа проходную схему. Кстати именно эта схема дала название проходным розеткам. Ведь именно для ее реализации они и нужны.
Проходная схема подключения телевизионных розеток
Суть проходной схемы сводится к следующему. От антенны или другого источника сигнала кабелем подключается телевизионная розетка проходная, от нее подключается еще одна и еще по мере необходимости. И последней в этом шлейфе устанавливается оконечная розетка.
- Главным преимуществом такой схемы является низкий расход телевизионного кабеля и отсутствие необходимости в приобретении дополнительных устройств.
- Что же касается недостатков, то одним из наиболее весомых является ухудшение качества сигнала по мере удаления от источника сигнала. Дабы исключить эту проблему некоторые доводят уровень сигнала до 90 и 100дБ. Но как следует из практики зачастую это приводит лишь к ухудшению качества изображения. Поэтому единственным выходом может стать установка дополнительных усилителей.
- Еще одним недостатком такой схемы является суммарная большая длина кабеля. Ведь обычно телевизионный кабель прокладывают рядом с силовым. Из-за этого на телевизионном кабеле появляются помехи частотой 50Гц. Современные телевизоры отстроены от помех данной частоты, но отстройки от частот больших гармоник они не имеют. В связи с этим при большом количестве компьютерной техники или преобразователей частоты, которые выдают в сеть помехи больших гармоник, могут возникать достаточно значительные помехи из-за чего ваше видео будет иметь значительные помехи.
Подключение телевизионных розеток по схеме «звезда»
Вторым возможным вариантом подключения телевизионных розеток является так называемая схема «звезда». Для нее следует применять только одиночные розетки.
Подключение телевизионных розеток по схеме «звезда»
- Одним из основных узлов данной схемы является сплиттер или как его еще называют множитель сигнала. Сплиттер имеет один вход для подключения к источнику сигнала и 2, 3 и большее число выходов. Перед входом в сплиттер может быть установлен усилитель из-за чего цена схемы еще больше возрастает.
- От выходов сплиттера подключаются розетки. Здесь должны использоваться именно одиночные розетки, которые не имеют никаких фильтров. Ведь сплиттер уже имеет встроенный фильтр.
- Одним из основных достоинств данной схемы является одинаково высокий уровень сигнала на всех розетках. Кстати для подключения цифрового или спутникового телевиденья можно использовать только схему «звезда».
- К недостаткам данной схемы кроме ее стоимости относят еще и более высокую сложность работ. Хотя смонтировать такую схему своими руками вполне реально.
Смешанная схема подключения телевизионных розеток
Дабы снизить стоимость и сложность работ достаточно часто применяют так называемую смешанную схему, которая тоже имеет право на существование. В этом случае от сплиттера подключают часть розеток по проходной схеме, а часть по схеме «звезда». Но такая схема используется очень редко и лишь для большого количества ТВ розеток.
Высота розеток для телевизора на стене
Телевизоры последнего времени очень удобно крепить на стену. Так они не будут занимать лишнего места, не потребуют покупки дополнительной мебели. Для телевизора нужна собственная розетка — применение удлинителей портит внешний вид комнаты
Для установки важно знать, какова высота розеток для телевизора, как рассчитать показатель
Современные телевизоры очень удобны, гармонично смотрятся в любой квартире. Если их удобно подключать, это будет вдвойне комфортно пользователю. Правильный выбор места расположения электророзетки даст массу преимуществ:
- позволит скрыть кабели, разъемы, провода, стыки;
- поможет приблизить ТВ к стене по максимуму, чтобы смотреть было удобнее, внешний вид техники напоминал «картину»;
- поспособствует экономии времени — правильно установленная розетка поможет беспрепятственно провести монтаж кронштейнов, подключить антенны, приставки, прочие приспособления.
Лучше всего производить установку розеток для телевизора во время ремонта квартиры, чтобы после не пришлось портить обои. Но модель ТВ может поменяться, а электророзетку лучше устраивать так, чтобы она не мешала работать другому оборудованию, идеально подходила для включения техники.
Не стоит монтировать необходимые устройства далеко от края ТВ или мебели — периодически нужно будет выключать, перезагружать приборы, и такая манипуляция будет неудобной. Доступ к ТВ-розетке должен быть беспрепятственным, это важнейшее условие при установке.
