Виды каминов. какой камин выбрать в свой дом?

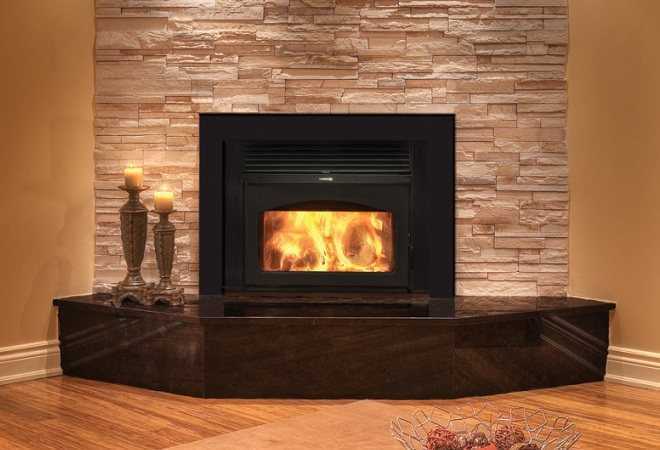

Пропорции углового камина

Для агрегата существуют заданные пропорции, которые следует учитывать при проектировании. Расчеты весьма просты, но требуют особого внимания, так как правильное соотношение всех элементов имеет существенное значение для функциональности и безопасности конструкции.

Ниже представлена пошаговая инструкция проектирования углового камина:

На обычном листе в клетку нужно в масштабе изобразить периметр комнаты, где планируется установка камина.
Объем топливного отсека для максимально эффективного обогрева должен равняться 1/50 (2%) от объема комнаты.
Соотношение пропорций для расчета глубины портала, где будет установлен камин, в идеале составляет 1:2 или 2:3. Так получится добиться максимальной теплоотдачи и минимизировать уровень возможного задымления комнаты.
Оптимальная площадь отверстия для дымохода – 1/8 или меньше от размера топки.
Для круглой трубы минимальный диаметр составляет 100 мм, при этом изделие в среднем достигает 5 м в высоту.

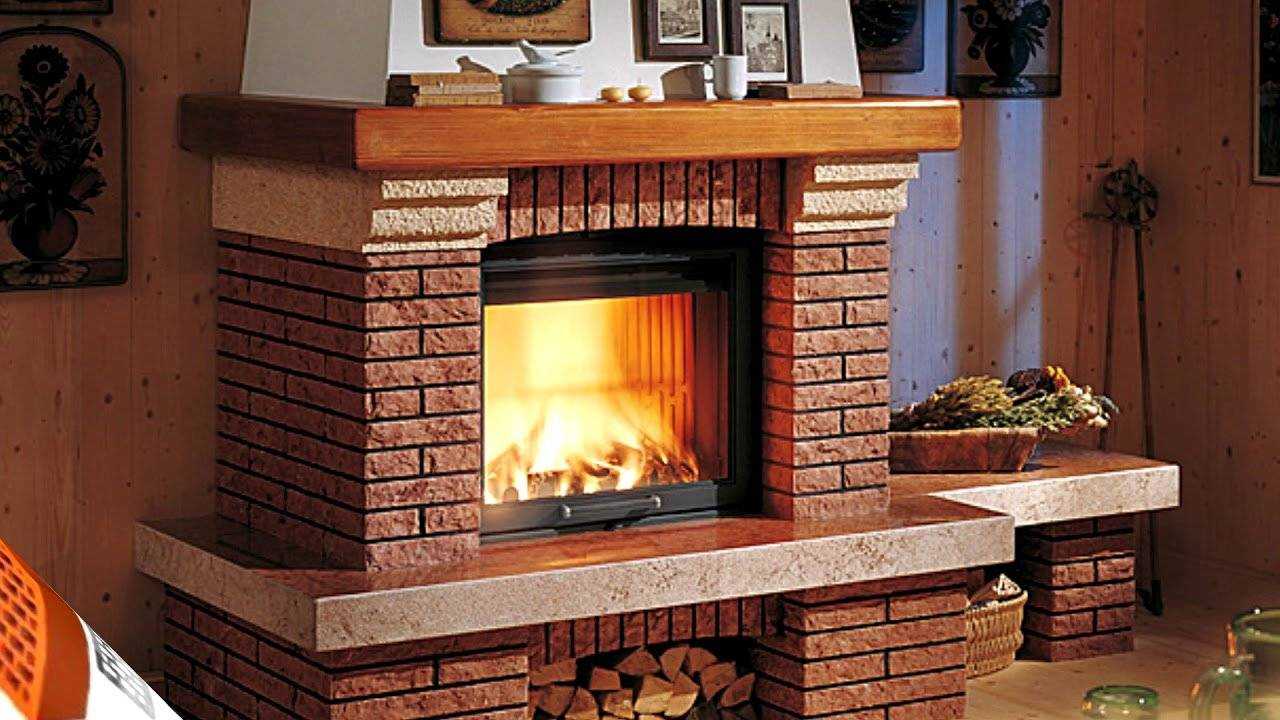

Камины открытые и со вставкой

К этой группе относят традиционные камины с запираемой вставкой , а также открытые очаги. Последние, как правило, являются лишь элементом дизайна интерьера, потому что они не имеют слишком большого теплового потенциала. Все дело в том, что открытый дымоходный канал приводит к большим потерям тепла, которые выходят за пределы здания. Кроме того, в таком очаге древесина очень быстро сгорает, что еще больше увеличивает эксплуатационные расходы.

Для изготовления открытого камина используются керамический, цементно-глиняный или песчаниковый кирпич, а сам очаг обычно сделан из твердого керамического кирпича, с дополнительной облицовкой шамотным кирпичом. Благодаря тому, что для отделки корпуса такого камина может быть использовано множество различных материалов, таких как:

мрамор;
гранит;
клинкерный кирпич;
дерево;
или керамическая плитка.

Так что у вас всегда есть много возможностей адаптации будущего камина к вашему интерьеру.

Закрытые каминные топки, помимо того, что они безопаснее и экономичнее в эксплуатации, могут также выполнять функцию отопления комнат. Различные модели каминов могут работать с системой воздушного отопления или с системой водяного центрального отопления (для каминов с так называемой «водяной рубашкой»).

Закрытый очаг, даже в простейшем варианте, служит отличным источником тепла, эффективно обогревая помещение, в котором он находится. А если подключить его к водяному или воздушному отоплению дома, мы добьемся того, что увеличим его нагревательный потенциал, позволяя очагу распределять тепло практически по всему дому или нагревать горячую хозяйственную воду.

Другим важным преимуществом такого очага является то, что он работает за счет сгорания экологически чистых и дешевых деревянных дров. Закрытые камины также гораздо безопаснее в использовании, чем открытые. В этом случае отсутствует риск выпадения дров или выброса пепла в помещение.

Также нам не придется ждать, пока камин полностью погаснет, что также связано с закрытой установкой, которая сводит к минимуму риск оставить огонь без контроля. Кроме того, сжигание дров в таком камине длится гораздо дольше, поэтому в экономическом плане — это тоже правильный выбор.

Пошаговая планировка задач при выборе камина

Установить в своем доме или квартире камин желают многие, потому что живой огонь и естественное тепло создают поистине магическую комбинацию, даруя жилищу уютную атмосферу и обеспечивая хорошее настроение человеку.

Электрокамин, дровяная печь и газовый камин

Однако у многих возникают затруднения в вопросе “как выбрать камин”? Ведь не хочется ошибиться в таком важном деле – покупка камина потребует не только ощутимых финансовых затрат, но и в некоторых случаях возникает необходимость в серьезных строительных манипуляциях. Например, может быть придется построить отдельный фундамент под камин, создать качественный дымоход, выполнить облицовку топки, вмонтировать камин в стену, и т.п

Чтобы все эти вопросы не стали неприятной неожиданностью, лучше подумать о них заранее. Прежде чем выбирать тип камина и какую-то конкретную модель (а их существует великое множество, от самых разных производителей), следует разобраться с условиями задачи – а для этого нужно ответить на вполне конкретные вопросы:

в каком помещении предполагается устанавливать камин?
какие он должен выполнять первостепенные функции?
будет ли возможность обеспечивать его определенным видом топлива?

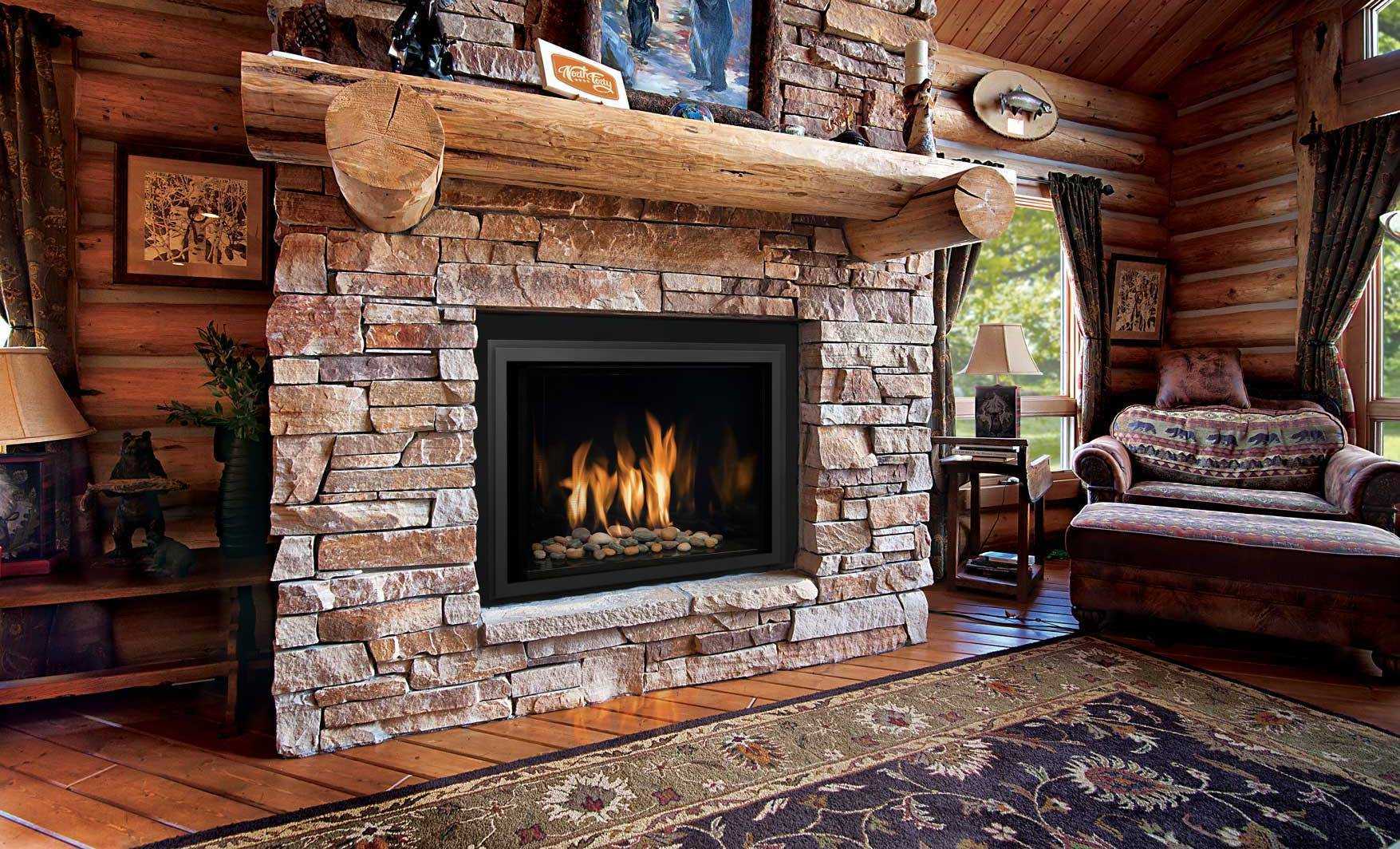

Газовые камины

Это вообще весьма специфическая штука, что называется, на любителя. Многим даже напоминает горелки крематория.

Искусственная имитация керамических дров вообще не привносит в помещение никакого уюта и тепла, и выглядит неестественно.

Подключаются такие девайсы как от газового баллона, так и от магистральной трубы.

Ошибка №8
И в том, и в другом случае монтировать подобные устройства без профессиональных газовщиков нельзя.

Средний вариант вместе с установкой обойдется порядка 500-700 тыс. рублей.

А качественные, шикарные экземпляры стоят вообще несколько миллионов.

Преимущества:

отсутствие золы и грязи

при правильном монтаже – это менее пожароопасная штука

есть маломощные модели, которым даже не требуется дымоход

Производители уверяют, что маломощные можно даже монтировать в квартирах.

Ошибка №9
Однако не забывайте, что наличие в помещении газовой горелки без дымохода, требует присутствия хорошей вентиляции.

Отличия каминов закрытого и открытого типов

На что в первую очередь нужно обращать внимание при выборе каминов открытого и закрытого образца?

Разница в каминном портале.
Функциональное назначение.
Результативность регулирования процесса горения.
Безопасность использования.
Стоимость эксплуатации: расходы на топливо, ремонт и т.п.

Кроме этого, обращать внимание нужно еще на некоторые аспекты: особенности установки и размещения в помещении, вариантах нагрева и производительности, то есть КПД.

ОТКРЫТЫЕ КАМИНЫ – вечная классика, которая никогда не выйдет из моды. Процедура сжигания топлива осуществляется в топке открытого типа, не защищенной экраном

Точно также горит костер на природе. При использовании камина огонь останавливают три стенки из кирпича. В верхней части очага размещен колпак дымосборника.

Топливная камера камина открытого образца обладает следующими особенностями:

— устройство вырабатывает слишком низкий КПД – всего пятнадцать – двадцать процентов. То есть, тепло выделяется до того времени, пока в топке горит огонь,
— процесс горения очень сложно контролируется, так как единственный прибор, предназначающийся именно для этого – вьюшка, установленная в дымоходе. После того как дрова прогорят, заслонка-вьюшка полностью прикрывается, тогда тепло не улетучиться наружу,
— очаг функционирует по следующему принципу. За счет трех стенок внутри топки образуется горячий воздух. Сначала снизу в топку направляются холодные потоки, потом, когда воздух нагреется, — он начинает подниматься вверх, — к потолку комнаты. Таким образом, колосник устройства следует располагать ниже уровня пола, так циркуляция будет лучше, да и сам процесс горения пройдет в более оптимальном режиме,
— основное назначение открытых каминов – декорирование помещения, так как очаги подобного типа не используются в качестве основного источника тепла, особенно в нашей холодной стране,
— если вы используете в доме открытый камин, то обязательно должны использовать защитный экран, так как без него может произойти возгорание.

Открытые камины работают на твёрдом топливе, во время чего выжигается кислород, поэтому нужно обеспечить поступление до двухсот кубометров воздуха в час.

ЗАКРЫТЫЕ КАМИНЫ отличаются от описываемых выше тем, что оборудованы специальной герметичной камерой. В современную каминную топку встраивается жаропрочное панорамное стекло, через которое можно любоваться и, в то же время, контролировать горение топлива.

— высокий КПД. В закрытом камине он достигает шестидесяти пяти – восьмидесяти процентов, здесь все зависит от модели очага. При этом тепло равномерно долго выделяется в жилище и после прогорания топлива,
— надежная система регуляции очага за счет механической конструкции, предусмотренной производителями. В отдельных каминах установлена специальная система «вторичное сжигание», с помощью которой получается увеличить время сжигания одной закладки топлива и теплоэффективность очага. В очаге температурную отметку можно отрегулировать с точностью до десятой,
— как работает камин? От традиционного очага здесь остался только портал, то есть облицовка. Топка в закрытом камине – это камера сгорания в кирпичной печи, разница лишь в стеклянной дверке,
— функция камина – образование большого количества тепла с максимальным КПД. Закрытые камины могут использоваться как основное и дополнительное средство обогрева дома.

Основным плюсом является полная безопасность оборудования. Дверки настолько плотно прилегают к раме топки, а сами современные очаги выполнены настолько качественно, что бояться пожара здесь не стоит.

Техника безопасности при топке камина

Использование камина любого образца должно проходить по определенным правилам, которые обеспечат безопасность. Отдельно пропишем правила техники безопасности конкретно для каждого типа.

Общие правила безопасной эксплуатации

— высота дымохода каминов закрытого и открытого типа должна быть не меньше пятидесяти сантиметров над уровнем кровли. Размеры получают, учитывая расстояние от дымовой трубы до конька крыши.
— как показали наблюдения, рабочая температура в дымоходе составляет триста – пятьсот пятьдесят градусов по Цельсию, поэтому обязательно во время проведения дымохода через кровлю здания выполнить противопожарную разделку. По правилам в местах прохождения дымохода нужно защитить поверхность теплоизоляционным слоем и листом металла.
Правила эксплуатации открытого камина:
— пространство перед топкой камина следует изолировать металлическим листом или керамической плиткой,
— функционирование очага вызывает выжигание кислорода, поэтому следует правильно рассчитать площадь вентиляционного канала. Этот элемент должен будет покрывать расходы воздуха в тройном размере. Если топка камина обладает большой мощностью, то нужно обеспечить принудительную подачу воздуха в зону портала очага. Для отведения летучих продуктов горения используется специальный вентилятор,
— расчёт параметров камина зависит от многих факторов: площадь отапливаемого помещения, частота использования очага, функциональное назначение и т.п.

правила применения топки камина

1. Устойчивые показатели тяги.
2. Безопасное функционирование.
3. Соблюдение норм противопожарной безопасности.

Если следовать всем вышеперечисленным советам, применение очага будет полностью безопасно и результативно.

Устройство и работа

Устройство и работа чугунных топок разных моделей может различаться. Например, открытая топка является в первую очередь декоративным элементом, потому что ее производительность составляет всего лишь 30%. В данных моделях пламя не закрывается дверцей, и вы сможете любоваться им вживую. Закрытые топки обладают дверцей и характеризуются хорошими отопительными свойствами.

Если говорить об аква-топке, то данные изделия отличаются наличием теплообменника. Внутри происходит нагревание теплоносителя – воды, которая циркулирует по батареям в доме.

Многие люди задаются вопросом на тему, как правильно топить каминную топку. Есть несколько правил, которыми следует руководствоваться, несмотря на том, из какого материала изготовлена ваша печь, из вермикулита, стали или чугуна:

Не забывайте чистить каждый сезон топку, а дымоход один раз в три месяца.
Если ваш камин начал дымить, то установите колпак на трубу.
Низкое качество топлива отражается на растопке камина.
Пользуйтесь только сухой древесиной.
Если вы будете сжигать вместе с дровами бумагу, то данный метод позволит получить небольшое пламя, от которого будет выделяться много тепла. Чтобы исключить остывание камина, добавьте дров лиственных сортов.
Для растопки нужно использоваться только белую матовую бумагу и натуральные сорта деревьев.
Замена дров на уголь нецелесообразна, потому что увеличивается потеря тепла.

7фотографий

Данные советы, по отзывам владельцев каминных топок, помогают добиться максимальной производительности от каминов.

Виды каминных топок

Существует несколько видов каминных топок. Они различаются по типу исполнения (открытые и закрытие), виду топлива, а также материалу изготовления (чугун и сталь).

Открытые каминные топки, в которых отсутствует дверца, ближе всего к традиционным очагам. Открытое пламя смотрится очень эффектно, но такая конструкция имеет существенные недостатки:

Эти топки небезопасны. Есть определенные требования по обустройству интерьера в районе камина — необходимо защитить напольное покрытие и мебель от случайного попадания искр.
Нормальное функционирование открытой топки (его газодинамика) накладывает ограничения на минимальный объем помещения, требует постоянного притока свежего воздуха и хорошей вентиляции.
Низкий уровень КПД — не более 20%. Топливо сгорает не полностью, а большая часть тепла выводится вместе с продуктами горения.
В отрытой каминной топке нет возможности регулировать уровень горения дров – они всегда горят на максимальном уровне.
Сажа из очага летит в комнату, из-за чего стены и потолок обретают серый налет.

Закрытые топки лишены этих недостатков. Они оснащены стеклянной дверцей, что защищает от пламени, сажи и делает их более безопасными, но при это не лишает возможности наслаждаться видом огня.

Уровень КПД в закрытых топках достигает 80-85%, их можно использовать с той же эффективностью, что и отопительные котлы на твердом топливе. Расход использования дров при этом сокращается в несколько раз, а герметичная дверца не дает уходить теплу через дымоход потухшего камина.

Еще один несомненный плюс – возможность регулировки уровня горения.

По виду топлива каминные топки делятся на газовые и дровяные. Топка газового камина устроена намного проще дровяного. Это небольшой газовый котел с такой же системой подачи топлива к горелке в камеру сгорания (топку) и автоматикой. Его КПД в большей мере зависит от типа излучения. У топки с односторонним излучением этот показатель максимальный и достигает 80%. Чем больше сторон излучения — тем меньше эффективность. Самая низкая эффективность — у пристенных каминов с трехсторонним или у островных с круговым излучением.

Основные правила монтажа камина с воздушным отоплением

Вентилятор для камина лучше всего устанавливать в подсобном помещении. Во-первых, это позволит не нарушать эстетику интерьеру, а во-вторых, снизит порог шума, создаваемый работающим прибором.

Чтобы избежать шума при работе камина, выбирайте диаметр трубы с круглым сечением. Для эффективной работы такой системы отопления, в каждой комнате должно находиться вентиляционное отверстие с решеткой. Поэтому проектировка должна происходить на этапе строительства дома, иначе потребуется очень много сил и времени, чтобы обустроить воздушный камин в доме.

Анемостаты или закрытые диффузоры помогают осуществлять прогревание комнаты со всех сторон. Форма диффузора может быть круглой и квадратной, на функциональность работы системы это никак не влияет.

Диффузор

Система отопления с воздушным камином подходит для всего дома, кроме комнат, где предусмотрена отдельная вентиляция: ванная, туалет, кухня. Если опустить этот фактор, то в доме может быть нарушена система циркуляции теплого воздуха.

Конвекционная камера камина изготавливается из гипсокартона, а каркас выполняется из оцинкованного профиля.

Для предотвращения попадания жара в потолок, необходимо предусмотреть отсечку.

Термоотсечка под потолком

Это обеспечивает равномерное давление, вентиляцию в системе и максимальную пожаробезопасность, помогая предотвратить возгорание. Для этого, отопление воздушным камином должно учитывать определенные меры безопасности не только во время эксплуатации, но и на стадии возведения агрегата.

Давайте остановимся на ключевых моментах обустройства:

Каминная топка должна стоять на прочной подставке, выполненной из кирпича.
Фундамент под камин должен быть отделен от основного фундамента дома.
Система должна быть закрыта гипсокартонными листами.
Воздуховоды должны быть разведены по всему дому.
Узел воздуховодов необходимо расположить в техническом помещении.

Давайте рассмотрим основные достоинства кожуха для воздушного камина:

Повышение КПД. Если сравнивать с обычным камином, который дает КПД 30-40 %, то воздушное отопление повышает производительность до 80-85% в зависимости от системы обустройства каналов и труб.
Снижается расход топлива на 20 %. Даже после полного затухания твердого топлива, теплый воздух продолжает перемещаться по помещению.
Использование горячего дыма. Если в стандартной системе отопления дома камином, дымоотводящая труба используется только в качестве отвода продуктов сгорания, то здесь металлический кожух осуществляет дополнительный нагрев помещения, отдавая теплый воздух в помещение.
Максимальная температура газа при сгорании составляет 170С. Согласитесь, что это весьма не рационально не использовать этот ресурс? Специальный воздуховод, которым оснащают воздушный камин, обеспечивает циркуляцию горячего воздуха по дому.

Видео. Отопление дома с помощью воздушного камина

Перечисленные преимущества подобной системы отопления очень красноречиво говорят о необходимости реализации данного проекта.

Разновидности

Все камины в своем строении обязательно имеют основной элемент – топку. Если рассматривать весь модельный ряд, то можно попытаться классифицировать каминные топки. Распределение этих агрегатов на группы поможет определить границы применимости каминов и выделить основные достоинства и недостатки. Подход для проведения классификации заключается в том, что выбирается конкретный параметр, и перечисляются его допустимые значения. Итак, приступим к распределению.

По способу обустройства топки в камине все модели делятся на встраиваемые и выполненные единой конструкцией:

Встраиваемые варианты представлены готовой кассетой и должны быть обрамлены порталом, корпусом или бывают встроенные в нишу стены, мебель.
Вторая категория данной классификации встречается в кирпичных дровяных каминах, когда топка формируется во время порядной кладки устройства.

Классический кассетный вариант камина

По доступу к очагу различают открытые и закрытые виды:

Открытая топка внешне исполнена в виде ниши, в которой происходит сгорание топлива. Характерной особенностью работы камина с открытой топкой является непосредственное наблюдение за процессом. Можно слышать характерный треск поленьев и ощущать легкий запах дыма.

Полезно знать: Клей для печей и каминов: термостойкий, жаростойкий, огнеупорный

К закрытым типам относится топка для камина со стеклом. Стекло позволяет видеть пламя, но уже изолирует жильцов от непосредственного контакта с ним.

Классификация по материалу разделяет узлы на кирпичные и металлические (стальные, чугунные) модели:

Каминная топка, выполненная шамотным кирпичом, встречается в классических вариантах исполнения камина, построенного на отдельном фундаменте и имеющего кирпичный дымоход.
Металлические же топки встречаются в различных вариациях. Они, благодаря своей небольшой массе, не требуют основательного фундамента и применяются одиночных строениях, дачных постройках, квартирах города или пригорода.

Чугунное исполнение

Нельзя пройти мимо классификации по виду используемого топлива. Различают топки для дровяных каминов, газовых, угольных и электрических. У электрических моделей очаг для камина представлен системой имитации горения топлива, поэтому такая топка в данном распределении несколько обособлена.

Теперь, после того как все множество устройств разложено по полочкам, можно сделать обзор по каждому виду.

Кассетный камин.

Кассетная топка (инсерт) имеет большую (панорамную) дверцу и металлический кожух.

Кассетные камины

В отличие от теплоёмкого камина в кассетном тепло не накапливается, а распространяется сразу во время протопки.

Принцип действия кассетного камина:

Холодный воздух входит в тепловую камеру камина в нижней его части.
Горячий, металлический корпус топки нагревает воздух внутри тепловой камеры камина.
Нагретый воздух выходит через вентиляционные решётки расположенные в верхней части тепловой камеры.

Передача тепла происходит по конвективному принципу (похоже на электрическую батарею, греет пока включена).

Преимущества кассетного камина:

В отличие от кирпичных печей, кассетный камин не требует дополнительного фундамента.
Для отделки кассетного камина возможно применение практически любого негорючего материала, что открывает большие возможности для творчества.
В отличие от классического камина, в кассетном, огонь надёжно закрыт панорамным стеклом топки, что удобно и безопасно.

Когда огонь в топке погаснет тепло от такого камина прекратится.

Этот недостаток частично может компенсируется режимом тления (замедленное горение).

У большинства современных каминных топок есть возможность топить камин в режиме тления.

Достигается это перекрытием приточного воздуха для горения.

В таком режиме одна закладка топлива может гореть несколько часов.

В режиме тления, из за недостаточно высокой температуры отходящих газов и низкой скорости потока, на внутренних стенках дымохода выпадает конденсат.

Конденсат очень агрессивен и даже не всякая нержавеющая труба выходит из этой схватки победителем, не говоря уже о кирпиче.

Подробнее о дымоходах читай здесь…

Кассетный камин сегодня, это современное европейское решение печного отопления.

Идеальная каминная дверца со стеклом, где ее взять?

Ниже я расскажу о том, где взять отличную каминную дверцу.

Эффект открытого камина!

В отличной каминной дверке со стеклом создается эффект подового горения. Как это достигается? К такой дверке делается расширенная рамка, в рамке на заводе делаются идеально ровные отверстия. Эстетически смотрится прекрасно. Из этих отверстий поступает воздух по всей высоте дверной рамки и обдувает пламя так, что создается эффект открытого камина. К тому же створки дверки обдуваются, да как обдуваются! Об этом далее…

Надежность.

Створки этой печи обдувается. Воздух проходит по всех створке, охлаждая ее. Выходит воздух сверху створки, остужая ее и так же создает эффект открытого камина! Такая створка никогда не выйдет из строя, она не перегревается, производитель дает на нее пожизненную гарантию.

Эстетичность.

Стекло створок обдуваемое воздухом сверху практически невозможно закоптить. Потоки воздуха исключают возможность задымления стекла. К эффекту открытого камина добавляется еще одна немаловажная деталь… и даже не одна.

Во-первых, такая дверка не имеет перемычки по центру и пламя полностью видно даже при варианте двустворчатой каминной дверки со стеклом!

Практичность.

Двустворчатая дверка — это очень практично. Створки при открытом состоянии значительно меньше мешаются, если вообще мешаются. Соответственно вероятность использования камина в открытом виде повышается в разы, уж поверьте мне. Соответственно, помещение лучше будет прогреваться, чем за стеклом — это уже проверено. А в любой момент — можно закрыть дверки и пойти, например, спать… вечером.

Или как в случае как на видео — протопить днем камин, чтобы в особо морозный день погреться у огня. Потом закрыть камин, протопить печку уже после того как. Вместо того как ждать пока печь нагреет помещение. И так далее и тому подобное…

Выбор места для камина в доме. Что следует учесть?

Какое место для камина вы бы не выбрали, следует помнить о мерах безопасности:

Нельзя ставить мебель слишком близко к очагу, иначе она может воспламениться от попавшей искры. Оптимально — не ближе 60 см от очага;
Пол вокруг камина следует защитить негорючим материалом (например керамической плиткой) шириной не менее 50 см. Если вы выбираете открытый камин, безопасная зона должна быть еще больше — от 100 см;
Следует отрегулировать мощность обогрева камина в соответствии с размерами комнаты. В противном случае комнатная температура будет слишком высокой после зажигания огня;
Размеры печи должны приблизительно соответствовать пропорциям: A:B:C = 6:5:4, где A — ширина печи, B — высота и C — ее глубина;
Выбирая большой и тяжелый камин лучше укрепить пол и потолок под ним;
Регулярно проверяйте вентиляционные шахты на предмет засорения отложениями и золой. Своевременно чистите их во избежание задымления или пожара.

Советы по монтажу каминного дымохода

Дымоходы для камина монтировать проще, чем печные. Как правило, это почти прямая вертикальная труба, которая идет от каминной топки на крышу. Если нужно сделать ответвление или врезку в общий дымоход, то колено монтируется под углом не более 45º.

Схемы всех каминных дымоходов похожи, так как система работает по одному принципу.

Кирпичные дымоходы не практичны, так как на этих дымоходах больше оседает сажа и хуже тяга.

На данный момент для установки дымохода используют сэндвич-трубы из нержавейки с теплоизоляционной прослойкой. Установка дымохода из таких труб обходится на порядок дешевле, плюс она по силам любому домашнему мастеру.

Базальтовая прослойка в сэндвич-трубах защищает дымоходный канал от конденсата.

Непосредственно над каминной топкой устанавливается сектор обычной (не утепленной) трубы, в продвинутых моделях этот сектор может оборудоваться регулируемой дымовой заслонкой. Сверху на него уже устанавливается утепленная труба.

Регулятор тяги необходим в любом дымоходе.

Чтобы соединить между собой утепленную и не утепленную части дымохода используется специальный переходник, он не дает базальтовой прослойке «сползти» вниз и обеспечивает герметичность системы.

Без переходной шайбы утепленный дымоход собрать невозможно.

Запомните — все стыки и соединения в дымоходе обязательно промазываются термостойким герметикам, а там где это предусмотрено труба еще фиксируется металлическим хомутом.

Все соединения в дымоходе нужно герметизировать.

Короб для дымоходной трубы, который мы монтировали непосредственно над топкой, делается не только для красоты, с помощью этой теплоизолированной камеры можно легко перенаправить потоки теплого воздуха в соседние комнаты или в общую систему вентиляции.

Схема перераспределения тепла в камине.

Для того чтобы обеспечить хорошую тягу в дымоходе трубу нужно грамотно смонтировать на крыше. Чем выше дымоход, тем лучше тяга, но не всегда есть возможность установить высокую трубу, для таких случаев есть минимальные требования, которые отражены на схеме ниже, данные указаны в миллиметрах.

Чтобы была хорошая тяга, дымоход на крыше устанавливается по определенным правилам.
