Принцип работы промышленных газовых котлов
Благодаря экономичности и широкой сфере применения газовые котлы пользуются неизменным спросом. Их можно использовать для отопления и горячего водоснабжения индивидуальных и многоквартирных жилых домов, производственных и общественных зданий.
Газовые котлы бывают бытовые и промышленные. Бытовые более простые и предназначены для отопления помещений в индивидуальных домах, и подогрева воды в квартирах. Промышленные отличаются большим размером, и используются для отопления производственных, общественных, культурно-бытовых объектов.
Газовые промышленные котлы работают на природном газе, так как он считается одним из самых дешевых видов топлива. Промышленные котлы, аккумулируя большой объем теплоэнегрии, нагревают до заданной температуры большой объем теплоносителя, который необходим для отопления производственных и общественных объектов.

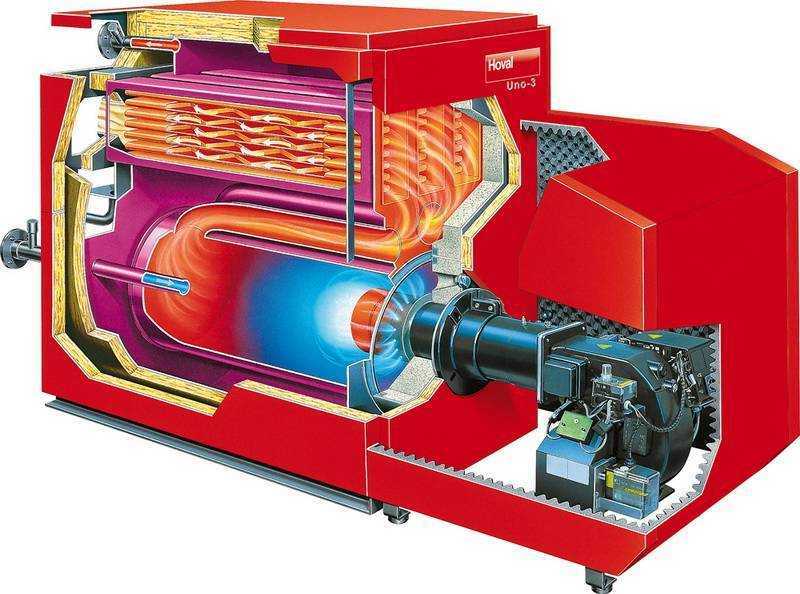

Принцип работы и устройство промышленных котлов практически не отличается от работы и устройства бытовых. В обоих котлах имеется газовая горелка и медные теплообменники. Газ поступает в горелку, и сгорая, нагревает воду в теплообменнике, по которым она транспортируется в систему отопления.
Модификация промышленных котлов отопления
Если бытовые газовые котлы бывают навесные и напольные, то промышленные выпускаются в навесном и стационарном варианте. Те и другие модели могут использоваться как для отопления, так и для горячего водоснабжения.
Навесные промышленные газовые котлы бывают двухконтурными и одноконтурными. Двухконтурные предназначены для подогрева горячей воды и отопления. Они могут быть проточными, вода нагревается по мере необходимости, и накопительными. В накопительных горячая вода находится в бойлере, и при снижении заданной температуры подогревается. Одноконтурные используются исключительно для отопления.
Стационарные промышленные газовые котлы являются частью системы отопления, к которой предъявляются конкретные требования с заданными техническими параметрами. Эти котлы имеют большую мощность, размеры, производительность.
Виды котлов
В зависимости от целевого назначения газовые промышленные котлы могут быть водогрейными или паровыми. Для обогрева производственных цехов, складов наиболее часто используют водогрейные котлы. Такой котел может быть чугунным или стальным и состоит из:
теплообменника;
газовой горелки;
датчиков;
насоса;
манометра;
термометра;
автоматической системой безопасности.
Принципы работы водогрейных промышленных котлов следующий: газ, сгорая, нагревает воду, которая проточным способом движется по теплообменнику. Для предотвращения пристеночного закипания и образования накипи, в котле поддерживается высокое давление. Различные датчики позволяют контролировать работу котла, и регулировать ее в зависимости от внешних факторов.
Водогрейные газовые котлы очень часто входят в стандартную комплектацию блочно модульных котельных
Преимущество и безопасность использования водогрейных газовых котлов
Одними из главных преимуществ котла является его высокий КПД, доступность и экономичность. Принцип работы их довольно прост, а конструкция разработана так, что обеспечивает максимальное сгорание топлива. Благодаря наличию автоматических систем контроля и датчиков такие котлы безопасны и удобны в работе.
Для безопасной эксплуатации достаточно соблюдать правила, своевременно проводить техническое обслуживание и ремонты. Одной из самых опасных неполадок может стать затухание газовой горелки. Это может произойти в случае:
падения давления в системе ниже установленной нормы;
отключение электричества;
отсутствие тяги в дымоходе.
В современных промышленных газовых котлах для предотвращения затухания установлены специальные датчики системы безопасности, которые блокируют подачу газа в аварийных случаях. Котлы могут укомплектовываться системами регулирующие интенсивность пламени, блокирующих в случае необходимости насос, предотвращающие перегрев воды.
Принцип работы
Данный агрегат относится к котлам прямого горения, то есть топливо сжигается в нем самым обычным незамысловатым образом. Образующаяся при этом зола ссыпается в зольную камеру, откуда ее периодически нужно удалять.
Наиболее удобными в обслуживании являются котлы, у которых в зольной камере производитель установил выдвижной поддон.
Загрузка топлива и удаление золы осуществляется традиционно — через соответствующие дверцы в корпусе. Отличие от обычных твердотопливных отопителей состоит в увеличенных размерах топки и наличии водогрейного бака. Заметим, что котлы этой разновидности не являются двухконтурными. Здесь, скорее, речь идет о бойлере косвенного нагрева (и частично прямого), встроенном в корпус котла.
Принцип работы котла
Но и косвенный нагрев здесь не совсем обычный. Как известно, в бойлерах косвенного нагрева тепло нагреваемой среде доставляется при помощи воды или другого жидкостного теплоносителя (масло, антифриз), которым заполнен отопительный контур. В водогрейном же котле тепловая энергия передается при помощи воздуха: внутри водогрейного бака имеются трубки, связанные с установленным в топке теплообменником, и вся эта система по сути является пустой, то есть она заполнена воздухом, который в ней циркулирует.
На первый взгляд такое решение может показаться странным, ведь мы привыкли в роли теплоносителя видеть именно воду, теплоемкость которой в 800 раз превышает теплоемкость воздуха. Но все становится на свои места, если вспомнить, что интенсивность теплообмена зависит не от теплоемкости, а от перепада температур. Воздух за счет малой теплоемкости нагревается быстрее, чем вода, а значит, и тепло он будет отдавать более активно. Поскольку все компоненты расположены внутри корпуса котла, теплопотери отсутствуют, так что необходимости в применении теплоносителя с большой теплоемкостью нет.
Расположение бака влияет на эффективность работы системы нагрева воды. Наилучшие показатели демонстрируют котлы, у которых водогрейный бак расположен над топкой, а не сбоку от нее. Это объясняется стремлением нагретого воздуха подниматься вверх.
Котел твердотопливный
Котлы, оснащенные вентилятором, могут дольше работать на одной закладке топлива, чем не имеющие такового. Работает такая система следующим образом:
- Пользователь устанавливает на специальной панели температуру, которая должна поддерживаться в водогрейном баке, после чего закрывает дверцу топки (в таких моделях она является герметичной) и запускает вентилятор, установленный в подсоединенном к топке воздуховоде.
- Как только температурный датчик зафиксирует нагрев воды до желаемой температуры, он подаст сигнал на контроллер и тот отключит вентилятор. При этом в воздуховоде опустится под собственным весом так называемая гравитационная заслонка (она открывается только во время работы вентилятора — потоком воздуха), так что подача кислорода в топку будет полностью перекрыта. Это приведет к затуханию огня, но угли при этом останутся — котел перейдет в режим ожидания.
- При остывании воды датчик снова просигналит контроллеру и тот запустит вентилятор. Последний раздует угли в топке и там снова разгорится огонь.
Благодаря такой схеме время работы на одной порции топлива удается продлить с 4-х часов до 8 – 10.
Чем выше будет расположен вентилятор котла, тем лучше: установленные у самого пола нагнетатели тянут пыль, которая засоряет воздуховод и вызывает зашлакованность топки.

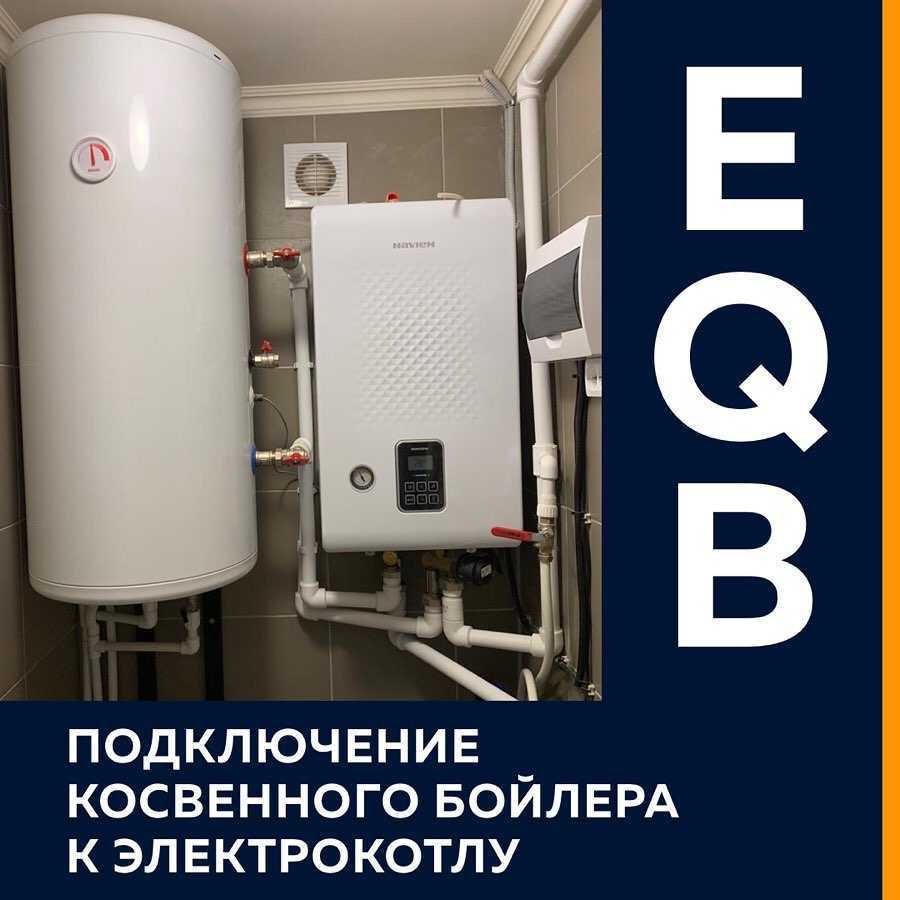

Устройство и преимущества электрического котла
Промышленный электрический котел устроен очень просто. Он состоит из корпуса с теплообменником и ТЭНов, системы фильтрации воды и предохранительных клапанов. Нагревание воды происходит при нагревании ТЭНов. Промышленные электрические котлы неприхотливы во время эксплуатации, легко автоматизируются, а безопасность на порядок выше, чем у газовых котлов. Но иногда без использования электрического отопления не обойтись.
Водогрейный электрический котел применяют в следующих случаях:
Современные промышленные котлы водогрейные представлены в ассортименте на отечественном рынке. Компания ТПК «Европейские инженерные системы», являющаяся одним из лидеров в этой области, предлагает своим клиентам широкий выбор газового, твердотопливного, жидкотопливного, универсального и другого отопительного оборудования. Мы даем гарантию того, что любой проданный нами промышленный водогрейный котел предварительно прошел испытания на заводе-изготовителе, обладает высоким качеством и долговечностью в работе.
Преимущества, которыми обладает современный промышленный котел водогрейный
Любой промышленный водогрейный котел, предназначенный для обеспечения горячей водой и отопления промышленных объектов, имеет ряд преимуществ. Во-первых, такое оборудование легко в обслуживании. Во-вторых, такая водогрейная конструкция способна работать на нескольких видах топлива. Причем смена эта происходит с минимальными потерями для организации. В-третьих, в зависимости от сложившихся климатических условий существует возможность регулировки работы этого типа отопительного оборудования. И, в-четвертых, современные промышленные котлы водогрейные разработаны так, что их можно встраивать в блочно-модульную котельную (по желанию клиента).
Безопасность и надежность промышленных водогрейных котлов
Работа оборудования такого типа регулируется контрольно измерительными приборами и встроенными автоматическими механизмами. Они обеспечивают надежность и безопасность работы конструкции.
Благодаря тому, что все промышленные водогрейные котлы, реализуемые нашей компанией, поставляются клиенту в максимальной заводской готовности, монтаж конструкции прост и не занимает много времени. Как правило, внешний корпус промышленных водогрейных котлов изготавливается из прочной стали или чугуна.
Самыми востребованными водогрейными котлами на сегодняшний день считаются газовые. Это объясняется дешевизной этого вида топлива и наибольшим количеством тепла, выделяемого при его горении.
Повышенный спрос на промышленные и бытовые газовые котлы отопления достаточно высок
Они очень популярны, особенно в силу их экономичности, что особенно важно для постоянного роста цен на энергоносители
Котлы, работающие на газу, прекрасно отапливают как домовладения, так и промышленные объекты. Они одновременно могут обогревать и сами теплоносители, и помещения. С помощью газовых котлов происходит нагрев и поступление горячей воды. Котлы отопления подразделяются на промышленные и бытовые газовые котлы отопления. Промышленные газовые котлы более интенсивно потребляют газ и вырабатывают тепловую энергию. В отличие от бытовых котлов, они имеют более сложное устройство. Благодаря своим особенностям устройства промышленных котлов они более практично отрабатывают газовое топливо.
Также используются электрокотлы бытовые для отопления. Однако электричество – дорогое удовольствие. Поэтому электродные котлы отопления бытовые применяются как резервный вариант или если нет газа.

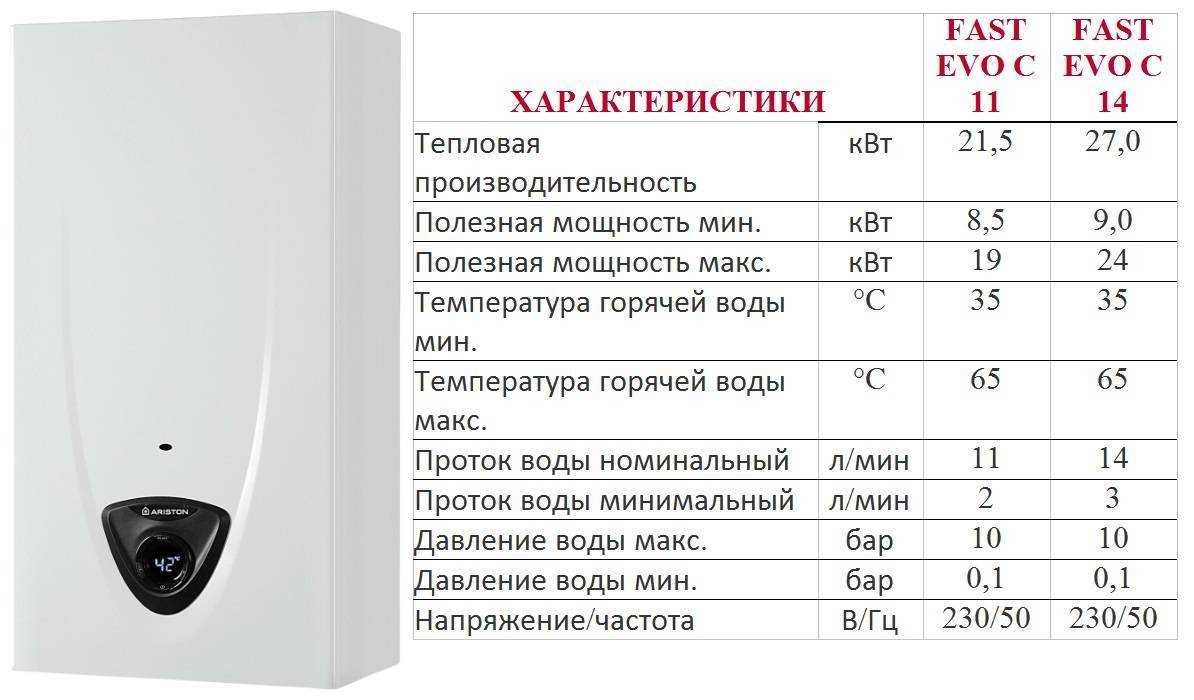

Особенности настенных агрегатов
Если для представителей предыдущей категории требуется специально оборудованная комната/пристройка, то настенные модели можно запросто установить в кухне, ванной и так далее. То, какую именно комнату использовать, зависит от конкретного источника энергии и соображений удобства. Иными словами, вы сами должны решать, где пользоваться котлом будет удобнее всего.
Приборы на газу и электричестве могут быть достаточно мощными, чтобы поддерживать в помещении требуемую температуру, а также чтобы обеспечивать дом/квартиру горячей водой. Последняя в данном случае нагревается двумя способами:
- проточным;
- бойлерным.
Водогрейные котлы первой категории оснащаются нагревательными элементами, контактирующими непосредственно с рабочей жидкостью. Представители же второй категории предусматривают применение накопительной емкости или бойлера, где вода, собственно, и нагревается. Емкость в таком случае наполняется по мере использования воды.
Классификация котельных агрегатов
Котлы как технические устройства для производства пара или горячей воды отличаются многообразием конструктивных форм, принципов действия, используемых видов топлива и производственных показателей. Но по способу организации движения воды и пароводяной смеси все котлы могут быть разделены на следующие две группы:
— котлы с естественной циркуляцией;
— котлы с принудительным движением теплоносителя (воды, пароводяной смеси).
В современных отопительных и отопительно-производственных котельных для производства пара используются в основном котлы с естественной циркуляцией, а для производства горячей воды — котлы с принудительным движением теплоносителя, работающие по прямоточному принципу.
Современные паровые котлы с естественной циркуляцией делают из вертикальных труб, расположенных между двумя коллекторами (верхним и нижним барабанами). Их устройство показано на чертеже на рис. 10, фотография верхнего и нижнего барабана с соединяющими их трубами — на рис. 11, а размещение в котельной — на рис. 12. Одна часть труб, называемых обогреваемыми «подъемными трубами», нагревается факелом и продуктами сгорания топлива, а другая, обычно не обогреваемая часть труб, находится вне котельного агрегата и носит название «опускные трубы». В обогреваемых подъемных трубах вода нагревается до кипения, частично испаряется и в виде пароводяной смеси поступает в барабан котла, где происходит ее разделение на пар и воду. По опускным не обогреваемым трубам вода из верхнего барабана поступает в нижний коллектор (барабан).
Движение теплоносителя в котлах с естественной циркуляцией осуществляется за счет движущего напора, создаваемого разностью весов столба воды в опускных и столба пароводяной смеси в подъемных трубах.
Рис. 10. Паровой котел серии КЕ, работающий на твердом топливе
Рис. 11. Верхний и нижний барабаны и трубы парового котла
Рис. 12. Паровой котел с верхним и нижним барабанами в котельной
В паровых котлах с многократной принудительной циркуляцией поверхности нагрева выполняются в виде змеевиков, образующих циркуляционные контуры. Движение воды и пароводяной смеси в таких контурах осуществляется с помощью циркуляционного насоса.
В прямоточных паровых котлах кратность циркуляции составляет единицу, т.е. питательная вода, нагреваясь, последовательно превращается в пароводяную смесь, насыщенный и перегретый пар.
В водогрейных котлах вода при движении по контуру циркуляции нагревается за один оборот от начальной до конечной температуры.
По виду теплоносителя котлы разделяются па водогрейные и паровые. Основными показателями водогрейного котла являются тепловая мощность, то есть теплопроизводительность, и температура воды; основными показателями парового котла — паропроизводительность, давление и температура.
Водогрейные котлы, назначением которых является получение горячей воды заданных параметров, применяют для теплоснабжения систем отопления и вентиляции, бытовых и технологических потребителей. Водогрейные котлы, работающие обычно по прямоточному принципу с постоянным расходом воды, устанавливают не только на ТЭЦ, но и в районных отопительных, а также отопительно-производственных котельных в качестве основного источника теплоснабжения.

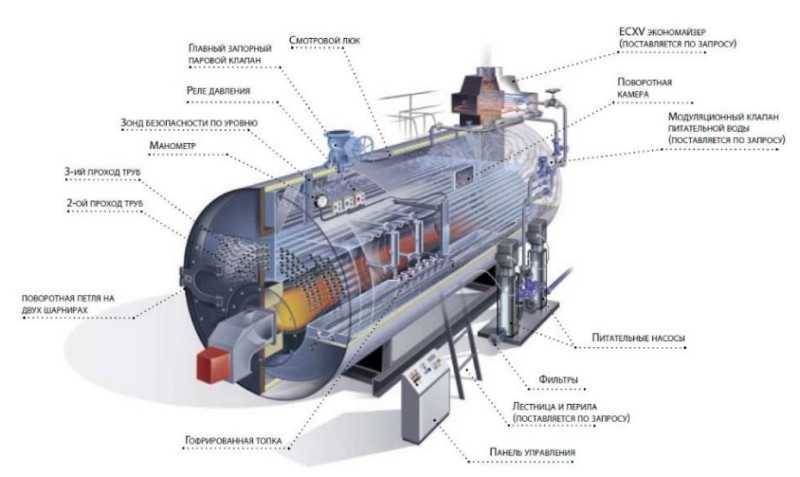

Рис. 13. Устройство парового котла
Рис. 14. Примеры размещения котлов и другого оборудования в котельной

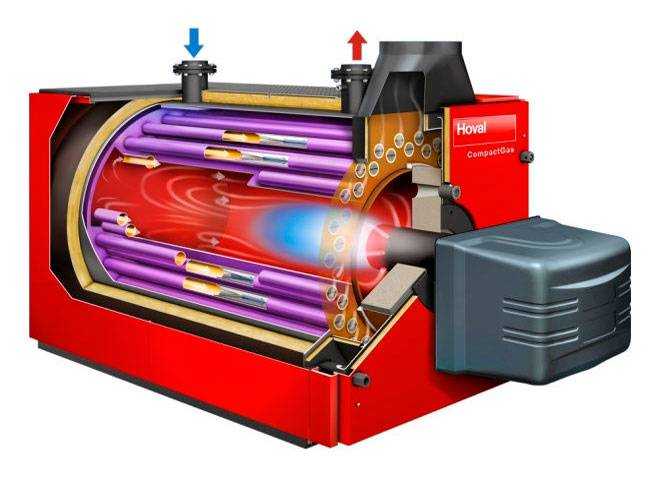

По относительному движению теплообменивающихся сред (дымовых газов, воды и пара) паровые котлы (парогенераторы) могут быть разделены на две группы: водотрубные котлы и жаротрубные котлы. В водотрубных парогенераторах внутри труб движется вода и пароводяная смесь, а дымовые газы омывают трубы снаружи. В России в XX веке преимущественно использовались водотрубные котлы Шухова. В жаротрубных, наоборот, внутри труб движутся дымовые газы, а вода омывает трубы снаружи.
По принципу движения воды и пароводяной смеси парогенераторы подразделяются на агрегаты с естественной циркуляцией и с принудительной циркуляцией. Последние подразделяются на прямоточные и с многократно-принудительной циркуляцией.
Примеры размещения в котельных котлов разной мощности и назначения, а также другого оборудования, показаны на рис. 14- 16.
Рис. 15. Примеры размещения котлов и другого оборудования в котельной
Рис. 16. Примеры размещения бытовых котлов и другого оборудования
Как правильно выбрать?
Чтобы выбрать электрокотел клиенту следует обращать внимание на характеристики приборов, их также стоит учитывать перед приобретением
Число контуров
Одноконтурные котлы осуществляют нагрев теплоносителя в системе отопления. Для обеспечения горячей водой стоит выбрать дополнительно водонагреватель или двухконтурный котёл.
В их конструкцию включены два работающих контура, один для отопления, другой для обеспечения горячей водой. Но данные котлы потребляют очень много электроэнергии, увеличивая стоимость воды и отопления.
Мощность
Основной параметр, на который нужно обратить внимание — это мощность электрокотла. Стоит учитывать площадь и интенсивность теплопотерь здания
При снижении напряжения питания снижается и мощность.
Если использовать двухконтурный электрический котёл для горячего водоснабжения, то предусматривается запас мощности до 25%.
Напряжение питания
Следующим пунктом является вид питающего напряжения. Чаще всего котлы имеют небольшую мощность, а питание происходит от однофазной сети в 220В.
Если требуется подключить более мощное оборудования до 10кВт, то следует прокладывать отдельную линии подключения.
Комплектация
Базовая комплектация агрегата составляет следующие элементы: циркуляционный насос, расширительный бак, группу безопасности, температурные датчики и программатор.
Безопасность
Дополнительные защитные устройства прибора помогут сохранить электроэнергию и предохранить владельца от поломок. Предохранитель находятся за пределами прибора.
ОБРАТИТЕ ВНИМАНИЕ!
Желательно, чтобы предохранители были разной направленности — срабатывает при перегреве, замерзании теплоносителя, критическом измерении данных электричества.
Монтаж
При монтаже стоит учитывать место, где устанавливается агрегат. Это может быть настенная установка или напольная.
Для отопления частного дома больше подойдёт настенная установка. Но при больших размерах устройства у клиента может быть только наполный вариант. В таком случае, стоит убрать агрегат в кладовку или специальную котельную в доме.
Для среднестатической квартиры лучше выбирать настенную конструкцию приборов.
Отапливаемая площадь (расчет)
Стоит взять в пример рассчет для комнаты на 18 кв.м, формула будет выглядеть следующим образом:
18 кв.м х 100 Вт = 1800 Вт
Получается, в час обогрева восемнадцати квадратных метров потребуется 1,8 кВт мощности. Результат делится на тепло, которое выделяется в определенную часть отопительного радиатора.
Если брать в расчёт данные паспорта 170 Вт, то следует:
1800 Вт/170 Вт = 10,59
Полученное число округляется до целого в большую сторону — 11. Из-за чего следует, что для площади в 18 кв.м рекомендовано приобретение агрегата с 11 секциями.
Для обогрева площади 160м2, мощность котла должна быть 16 кВт.
Стоит провести расчёт для площади квартиры 65м2 с трехметровыми потолками:
- Определить мощность по площади — 65м2/10м2 = 6,5 кВт;
- Вносится поправка на регион — 6,5кВт*1,2 = 7,8кВт;
- Следует добавить 25%, учитывая нагрев воды 7,8кВт*1,25 = 9,75кВт;
- 10% добавляется для учета холодной температуры: 7,95кВт*1,1 = 10, 725кВт.
Результат округляется до мощности в 11 кВт.
Управление
При выборе управления стоит учитывать удобство конструкции и простоту использования. В основном, котлы имеют электронные панели с несколькими клавишами и поворотный переключатель. Но есть и полностью механическое.
Здесь все зависит от личных предпочтений покупатели, которые желательно озвучить перед приобретением.
Дополнительные функции
Обращая внимание на дополнительные функции, учитывают встроенные элементы управления, которые дополняют функционал. Все дополнительные опции также требуется уточнить у менеджера в специализированном магазине
Все дополнительные опции также требуется уточнить у менеджера в специализированном магазине.
- Защиту от холодных температур;
- Устанавливаются предохранители от слишком высокой температуры;
- Термометр для определения температуры;
- Индикация при активации прибора;
- Блокирование насов также имеет защиту;
Твердотопливные водогрейные котлы серии НТ
Твердотопливные водогрейные котлы серии «Нейтрон»-НТ со съёмно-сменным картриджем
Производство: Твердотопливный водогрейный котел «Нейтрон» серии НТ со сменным картриджем мощностью от 100кВт до 5МВт, предназначен для выработки нагретой воды для систем отопления, горячего водоснабжения и вентиляции.
Водогрейные котлы серии НТ со сменным картриджем разработаны и изготавливаются в комплектации с всеядной безколосниковой топкой КСОМОД для низкокалорийных топлив (сырые древесные отходы, щепа, опил, пеллеты, торф, сельскохозяйсвенные отходы, лузга подсолнечника, лузга овсянки, лузга гречихи), либо глубокой водоохлаждаемой топкой, разработки ООО «Завода Нейтрон», для бурого угля и высококалорийных топлив (кокс, антрацит).
Технические характеристики водогрейного котла «Нейтрон» серии НТ.
|
Наименование параметра |
Ед.Изм |
Типоразмер твердотопливного котла «Нейтрон» |
||||||
|
НТ-0,5 |
НТ-1,0 |
НТ-1,25 |
НТ-1,5 |
НТ-2,0 |
НТ-2,5 |
НТ-4.0 |
||
|
Номинальная теплопроизводительность: |
МВт(Гкал/ч) |
0,5 (0,429) |
1,0 (0,8598) |
1,25 (1,075) |
1,5 (1,29) |
2,0 (1,72) |
2,5 (2,15) |
4,0 (3,439) |
|
КПД котла, не менее |
% |
80 |
||||||
|
Поверхность нагрева котла |
м2 |
29 |
40 |
45,1 |
64 |
71 |
110 |
155 |
|
Температура воды на выходе, не более |
°C |
115 |
||||||
|
Температура воды на входе, не менее |
°C |
70 |
||||||
|
Температура уходящих газов, не более |
°C |
220 |
||||||
|
Минимальное давление воды на входе в твердотопливный котел, не менее |
МПа(кгс/см2) |
0,6 (6) |
||||||
|
Расход воды через котел, номинальный |
м3/ч |
16 |
36 |
53 |
60 |
69 |
92 |
177 |
|
Гидравлическое сопротивление твердотопливного котла при номинальном расходе воды, не более |
МПа(кгс/см2) |
0,45 |
0,55 |
0,6 |
0,8 |
1,0 |
1,2 |
1,5 |
|
Водяной объем котла |
м3 |
0,65 |
1,3 |
|||||
|
Разрежение в топке котла |
Па (мм.вод. ст.) |
40 (4) |
||||||
|
Аэродинамическое сопротивление, не более |
Па |
|||||||
|
Расход расчетного топлива:— древесные отходы (2400 ккал/кг) — Уголь (6450 ккал/кг) |
кг/час |
224 83 |
448 167 |
560 208 |
672 250 |
896 333 |
1120 417 |
1791 667 |
|
Присоединительные размеры котла:— трубопроводы на входе и выходе котла— линии дренажа— газоход |
Dу мм |
65 |
80 |
100 |
100 |
125 |
125 |
200 |
|
25 |
||||||||
|
600х200 |
600х200 |
508х285 |
600х200 |
1000х300 |
1000х300 |
1184х316 |
||
|
Габаритные размеры котла (длина х ширина х высота) |
м |
2,2х1,4х2,1 |
3х1,5х2,2 |
4,55х2,4х2,4 |
4,6х2,5х2,5 |
5х2,5х2,5 |
5,2х2,5х2,5 |
5,4х3,1х3 |
|
Масса котла |
т |
2 |
3 |
3,15 |
3,3 |
4 |
7 |
9 |
Дополнительные комплектующие в составе котла
Арматура и фурнитура котла Автоматизированный комплекс управления котлом (контроллер погодо — зависимый с сенсорным управлением и полным отображением актуальной информации о котле)
Внешний вид теплообменника
Теплообменник котла стального водогрейного со сменным картриджем изготовлен в соответствии с требованиями Правил устройства и безопасной эксплуатации паровых котлов и водоподогревателей с температурой нагрева воды не выше 388 к (115 0С) и ГОСТ 30735-2001, ТУ 4931-001-15367947-2005 и признан годным к эксплуатации.
Водяная рубашка
Принцип действия твердотопливного котла подразумевает наличие в его топке двойных стенок: в промежутке между ними заполняют теплоносителем. Такую конструкцию называют водяной рубашкой. По мере горения топлива происходит нагревание жидкости в водяной рубашке. Это приводит к появлению тепловых потоков, поднимающих горячий теплоноситель в верхнюю часть емкости. Отсюда горячая вода перетекает в теплопровод. После того, как жидкость пройдет по всему отопительному контуру и отдаст тепло жилищу, она возвращается в остывшем состоянии обратно. Для этих целей имеет нижний патрубок.
Для убыстрения циркуляции воды внутри отопительной системы на некоторых твердотопливных котлах монтируются специальные насосы. Однако большая часть моделей выпускается для открытых отопительных систем. Имеются в виду схемы, где теплоноситель двигается не за счет работающей помпы, а благодаря небольшому уклону трубопровода. Объясняется это простотой, надежностью и экономичностью инерционных систем. К тому же, они полностью независимы от наличия электрической энергии. Благодаря этому их можно применять в отдаленных районах, лишенных благ цивилизации.
Электродные котлы
У этих устройств, между корпусом (катодом) и внутренним элементом (анодом) есть проводник-теплоноситель (электролит). При включении котла в электросеть, ионы электролита начинают перемещаться между катодом и анодом. Частицы 50 раз в секунду меняют направление движения, в результате чего теплоноситель быстро нагревается. При правильном составе электролита котёл работает с высоким КПД.
Включить такой прибор в контур отопления можно самостоятельно. Но подключать его к сети может только квалифицированный специалист. Не смотря на то, что устройство можно врезать в контур отопления в самых стеснённых условиях, его сложно назвать компактным – для монтажа циркуляционного насоса, блока управления, расширительного бака, защитных и контрольных приборов, надо много места. Есть ограничения по протяжённости системы; нельзя использовать в контуре ГВС.
7. Котерм модели «Дачник М» – за 8 990 и 10 999 рублей
«Дачник М» – прибор проточного типа с 2-мя или 4-мя патрубками. Предназначен для работы в замкнутых контурах СО с естественной или принудительной циркуляцией теплоносителя.В числе преимуществ – размеры устройства и заявленная эффективность работы.
Вся работающая система отопления с электродным котлом всегда находится под напряжением. Поэтому пластиковые трубы обвязки и диэлектрические экраны на стальных или чугунных радиаторах обязательны. Дополняет список минусов требовательность такого котла к составу теплоносителя.
Этот котел весьма компактный. На следующей фотографии вы можете увидеть, как выглядит теплоузел с этим котлом:
Обратите внимание: контакты для заземления и нуля, которые расположены рядом на корпусе устройства, нельзя объединять. Потому что при правильно собранном наполнении электромонтажного щита, УЗО или дифавтомат сработают в момент включения «Дачника»
| Характеристика | Значение |
|---|---|
| Серийные варианты мощности, кВт | 3.5, 5 |
| Температура теплоносителя на выходе, 0С | 10 — 55 |
| Рекомендованный теплоноситель | Оригинальный водный раствор определённой электропроводности |
| Габариты (ДхШхГ), мм | 250х130х130 |
| Базовая комплектация | Блок управления, терморегулятор, кабель |
Видеоотзыв владельца о котле «Дачник М»:
8. Галан – от 3 900 до 13 200 рублей
Электродные котлы Галан представлены одно- и трёхфазными моделями. Подходят только для замкнутой системы отопления в качестве основного или вспомогательного источника тепла.
Высокая скорость нагрева теплоносителя и незначительные габариты отличают ремонтопригодные котлы Галан от существующих, аналогичных по мощности, вариантов отопительного оборудования.Постоянное наблюдение за состоянием теплоносителя, низкий уровень безопасности, невозможность полноценно интегрировать системы «умного дома» – никак не способствуют формированию комфортного уровня эксплуатации.
Производитель утверждает, что при соблюдении рекомендованного уклона труб обвязки и отапливаемой площади до 50 м², можно обойтись без установки циркуляционного насоса. Хотя на практике, подключить насос намного проще, чем проектировать самотёчную СО.
| Характеристика | Значение |
|---|---|
| Серийные варианты мощности, кВт | 2, 3, 5, 6, 9, 15, 25, 36, 50 |
| Температура теплоносителя на выходе, 0С | 10 — 55 |
| Рекомендованный теплоноситель | Оригинальная низкозамерзающая жидкость, чистая вода с удельным сопротивлением 3-3.2 кОм |
| Длина, мм | 315 — 570 |
| Базовая комплектация | Двухканальный терморегулятор Галан «Навигатор» |
Видеоотчёт об использовании котла Галан в СО частного дома:

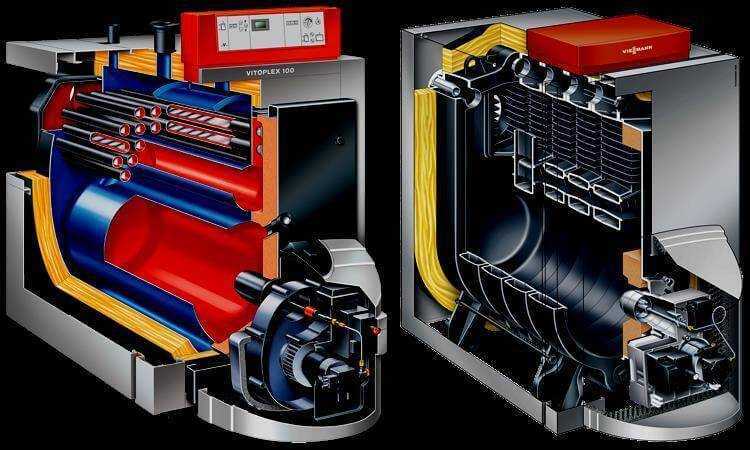

Особенности устройства промышленных котлов
Оборудование отличается повышенными габаритами и массой, что предусматривает монтаж на фундамент. Для сжигания топлива используется топка с колосниковой решеткой, поверх которой располагается котел с теплообменниками. Поток горячих газов обтекает трубы радиаторов и обеспечивает прогрев воды или пара. Количество и расположение магистралей зависит от модели и производителя. Для повышения эффективности работы пакеты труб располагают в шахматной последовательности с установкой перегородок между стояками.
Газы, прошедшие через теплообменники, собираются в задней части корпуса и отводятся в атмосферу через дымоход. Высота трубы обеспечивает естественную тягу и поддерживает горение. В конструкции котла предусматривают ревизионные и технологические лючки.
На каменном и буром угле
Оборудование оснащается системой принудительного отвода газов, но не комплектуется вентилятором для подачи дополнительного воздуха в топку.
Оборудование на каменном и буром угле не комплектуется вентилятором.
Котлы могут работать на каменном либо буром угле, производительность зависит от характеристик и влажности топлива. Перед дымососом может располагаться система улавливания золы, образующейся при сжигании твердого горючего. Вода подается с помощью электрического циркуляционного насоса, дополненного помпой подпитки.
На дровах
Такие котлы оснащаются теплообменниками с постоянной циркуляцией жидкости, предотвращающей локальные перегревы и образование слоя накипи на внутренних стенках. Для снижения энергетических потерь предусмотрена термостойкая изоляция корпуса и перегородок камеры сгорания. Отсутствие щелей обеспечивает стабилизацию процесса окисления. Для загрузки топлива имеются герметичные дверцы. Вместимость топки способствует полному выгоранию дров и предотвращает выброс остатков с потоком газов в дымоход и атмосферу.
Оборудование отличается развитой поверхностью нагрева, обеспечивающей снижение температуры продуктов сгорания до +200°С и повышению КПД. Зола собирается в отдельной нише под топкой и периодически утилизируется (например, при проведении регламентного обслуживания). Котлы позволяют снизить затраты на отопление за счет удобства эксплуатации и повышения эффективности сжигания сухих дров.
На пеллетах и опилках
Оборудование оснащается механизмами автоматической подачи топлива, скорость конвейера зависит от настроек котла. Сырье сгорает в вихревой камере, первичный поток воздуха поступает в топку под повышенным напором, создаваемым вентилятором. Вторичный вихрь имеет пониженное давление и обеспечивает дожигание древесных опилок или пеллет. Подача свежего топлива осуществляется шнеком с воздушным охлаждением, предотвращающим возгорание в бункере.
Пеллеты и опилки сгорают в вихревой камере.
Водогрейные и паровые
Оборудование принято разделять на категории по типу теплоносителя. В классических водогрейных котлах в трубках циркулирует жидкость, в паровых – прогревается пар. Температура последнего доходит до +500°С при давлении 25 МПа и выше. Перегретый пар может использоваться для привода роторов турбин (до 50-х гг. прошлого века применялся для поршневых машин двойного или тройного расширения), а насыщенный, отличающийся сниженными параметрами, – подаваться в контуры отопления жилых домов или заводских помещений.
