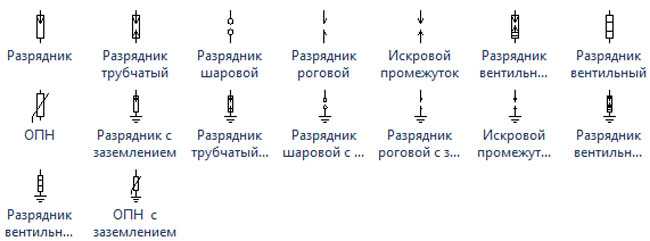

Буквенное обозначение опн на схеме

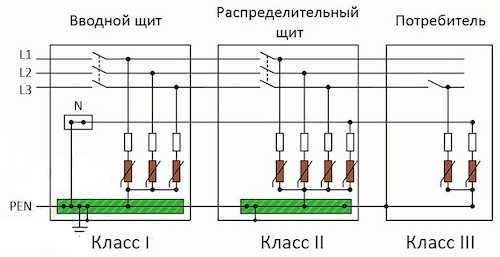

Классификация УЗИП

Благодаря разделению электрических сетей по типам, устройства их защиты так же были разделены на типы. Существующие сегодня классы УЗИП имеют номерные и буквенные обозначения, соответствующие схеме подключения.

Устройства первого класса, они же класс B, ставятся в щитки, защищающие целые дома. Они принимают на себя первый удар, и снижают напряжение до допустимого для следующего класса уровня.
Второй класс обозначается буквой C. Установка УЗИП этого типа необходима для частных и небольших домов. Они ещё сильней смягчают стихийный импульс, который уже может быть без проблем заглушен сетевыми фильтрами, или самими домашними приборами.
ОПН третьего класса под литерой D доводят полученный импульс до обычного бытового значения. Такие устройства гораздо проще и дешевле, чем ограничители B класса, поэтому могут входить в состав бытовой техники.

Похожее: Как поменять автомат в щитке под напряжением самому

Проще говоря, разницу между ними можно свести к определению: разная степень защиты, но дополнение в случае необходимости.

Требования к монтажу УЗИП

А теперь, когда определено, какие УЗИПы и где применять, можно рассмотреть некоторые особенности их использования. Устройства для защиты по питанию могут иметь три типа подключения:

— Т-образный (параллельный), когда УЗИП подключается параллельно питающей цепи. Рабочий ток при этом через устройство защиты не идёт, т.е. вы можете его использовать при любой мощности системы электроснабжения. Сечение соединительных проводников должно выбираться в соответствии с рекомендациями производителя УЗИП.

— последовательный, когда УЗИП ставится в разрыв питающего провода. В этом случае устройство защиты должно иметь номинальный ток нагрузки IL больше максимального рабочего тока цепи, в которую оно установлено.

— V-образный тип подключения, когда рабочий ток цепи протекает по шунту, установленному внутри УЗИП (7). С точки зрения защиты от импульсных перенапряжений это оптимальная конфигурация.

V-образное подключение

Типовая схема Т-образного (параллельного) подключения УЗИП 1+2 класса в сеть TNC-S приведена на 8.

Т-образное подключение УЗИП

Здесь есть одна тонкость, связанная с применением плавких вставок FU 1-3. Существуют рекомендованные производителем УЗИП номиналы данных устройств, например, для УЗИП 1+2 ступени с импульсными токами 25кА (10/350) на фазу оптимальными являются вставки 125А по характеристике gG/gL. При этом номинале через плавкую вставку может пройти импульс 25 кА (10/350) и она останется целой. Если взять вставку меньшего номинала, УЗИП будет недоиспользован, т.к. при приходе мощного импульса плавкая вставка сгорит и исключит из работы вполне исправный УЗИП. Т.е. система защиты будет работать только при импульсах, значительно слабее тех, на которые рассчитан УЗИП. По рекомендациям МЭК номинал входного защитного устройства ВА должен быть на ступень больше, чем номинал предохранителей FU 1-3. В случае невозможности выполнения такого требования, предохранители FU 1-3 можно не устанавливать. При V-образном и последовательном соединении эти дополнительные предохранители отсутствуют в принципе.

Ещё одна особенность Т-образного монтажа УЗИП заключается в том, что длина соединительных проводов между УЗИП и точкой присоединения к сети не должны превышать 0,5м (ГОСТ Р 50571.26-2002). Это связано с тем, что микросекундный импульс перенапряжения является высокочастотным сигналом и имеет очень крутой фронт. А любой проводник, кроме активного сопротивления, имеет ещё и индуктивное. Оно очень маленькое, примерно 1 мкГн/м при сечении провода 16 кв.мм, и на промышленной частоте им обычно пренебрегают. Но при крутизне фронта тока (dI/dt) 1кА/мкс на каждом метре провода падает 1кВ. И это напряжение складывается с остаточным напряжением УЗИП и прикладывается к оборудованию (9). При этом амплитуда импульса может значительно превысить допустимые для данного оборудования значения.

Именно по этой причине нельзя устанавливать вместо предохранителей FU 1-3 автоматические выключатели. Каждый автоматический выключатель содержит катушку индуктивности, стоящую последовательно в рабочей цепи. И в случае их использования при приходе импульса основное напряжение упадёт на автоматическом выключателе, а УЗИП при этом будет работать неэффективно. В результате такое подключение не обеспечит защиту оборудования.

Ещё один вопрос, который обычно встает перед инженером – нужно ли применять УЗИП 2 или 3 класса после устройства типа 1+2, установленного во вводном щите? Ведь уровень напряжения защиты у этого устройства (Up) не более 1,5кВ, что не превышает уровень, характерный для 3 класса. Ответ — не обязательно, если расстояние по кабелю от УЗИП 1+2 класса до защищаемого оборудования не более 15-20м и рядом нет источников сильных наводок. Если же расстояние более 20 метров, то устанавливать необходимо, т.к. ситуация может развиваться, как на 10. Здесь пришедший импульс перенапряжения ограничивается УЗИП до 1,5кВ, а уже внутри здания на него накладывается помеха, наведённая от различного мощного электротехнического оборудования. Сами по себе уровни этих помех не превышают допустимый для защищаемого оборудования, но вместе эти перенапряжения могут привести к сбоям и даже выходу оборудования из строя.

Стоит отметить, что для эффективной защиты от перенапряжений расстояние от места подключения УЗИП 2 или 3 класса до защищаемого оборудования не должно превышать 5м.

Как работает опн

Принцип действия ОПН в снижении перенапряжения, за счет поглощения варисторами броска тока, выделяемого при уменьшении их сопротивления при возникновении перенапряжения. Путано написал, но думаю сейчас более подробно разберемся и станет доступнее.

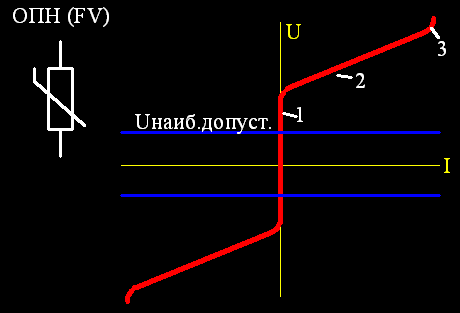

Для понимания принципа работы ОПН рассмотрим обобщенную вольт-амперную характеристику переменного резистора.

Условно её можно разделить на три зоны по оси икс – зона малых токов, зона средних токов и зона высоких токов. По оси игрик также можно разбить на зону рабочего напряжения, зону низкого напряжения и зону перенапряжений.

На каждом из этих участков сопротивление ведет себя по-разному. В первой зоне ОПН находится в рабочем состоянии, сопротивление резисторов велико и по ОПНу течет малый ток.

При возникновении перенапряжения варистор переходит на участок 2 своей ВАХ. Перенапряжение создает импульс тока на ОПН, резисторы переходят в проводящее состояние, поглощают импульс тока и рассеивают его тепловой энергией.

За счет отведенного импульса тока перенапряжение уменьшается и резистор возвращается в зону 1. Аналогично и в зоне 3, но там перегиб кривой еще больше и бросок тока становится еще сильнее.

ГОСТ Р 55167-2012

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ОГРАНИЧИТЕЛИ ПЕРЕНАПРЯЖЕНИЙ НЕЛИНЕЙНЫЕ ДЛЯ ТЯГОВОЙ СЕТИ ЖЕЛЕЗНЫХ ДОРОГ

Общие технические условия

Surge arresters for power supply systems of electrified railways. General specifications

ОКС 29.130.10 ОКП 31 8530

Дата введения 2013-06-01

1 РАЗРАБОТАН Открытым акционерным обществом «Научно-исследовательский институт железнодорожного транспорта» (ОАО «ВНИИЖТ»)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 45 «Железнодорожный транспорт»

4 Настоящий стандарт может быть применен на добровольной основе для соблюдения требований технических регламентов Таможенного союза «О безопасности инфраструктуры железнодорожного транспорта», «О безопасности высокоскоростного железнодорожного транспорта»

5 ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе «Национальные стандарты», а официальный текст изменений и поправок – в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования – на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru)

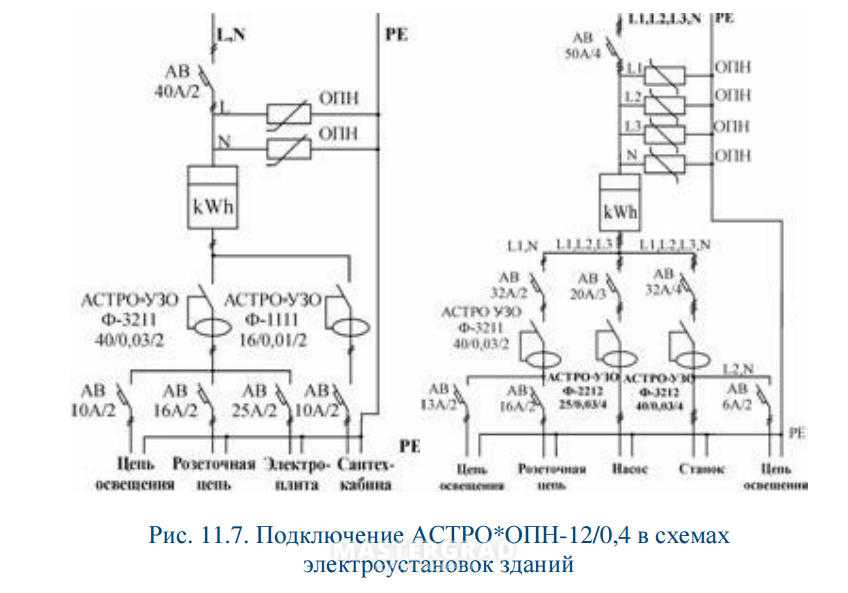

Схема подключения

Защитные устройства подключаются по разным схемам в зависимости от сетевого напряжения 220 и 380 V. Такие сети могут использоваться в однофазной сети или трехфазной. Основным приоритетом схемы является ее бесперебойная или безопасная работа. В первом случае допускается временное отключение от молниезащиты во избежание перебоев в электроснабжении. Второй вариант не допускает такого отключения даже на короткое время, возможно лишь полностью отключить подачу электричества.

Чаще всего подключение УЗИП выполняется в однофазных сетях с заземляющей системой TN-S или ТТ. В этом случае к защитному устройству выполняется подключение фазного, а также двух нулевых проводников – рабочего и защитного. Вначале фазный провод и ноль подключаются к своим клеммам, после чего через общий шлейф они выводятся на линию с оборудованием.

Принцип работы

Как работает УЗИП? Очень просто. При кратковременном превышении напряжения от заданного значения, происходит резкое падение сопротивления варистора, встроенного в корпус.

Вот наглядная схема принципа работы такого прибора. Через автомат 220В подключена однофазная нагрузка. В этой же цепочке присутствует УЗИП.

Один его контакт сидит на фазе, другой на заземлении. Подключение в цепь параллельное!

При этом всегда обращайте внимание на длину проводников, которыми подключено УЗИП. Они играют существенную роль

Так на кабеле длиной всего 1 метр, от молнии может генерироваться перенапряжение в 1000В.

Для эффективной защиты приходится уменьшать расстояние по кабелю. Поэтому общая длина всей цепочки, через которую подключается УЗИП (провод на фазу + провод до заземления) не должна превышать 50см!

А сечение самого кабеля для типа-2 должно быть от 4мм2 и выше, для класса 1 от 16мм2 и выше. Более подробно о всех нюансах подключения и ошибках при выборе правильной схемы читайте в отдельной статье.

Но вернемся к принципу работы. При нормальном однофазном напряжении в пределах 220В, встроенный варистор имеет большое сопротивление. Соответственно ток через него не течет.

Если же происходит кратковременный импульс, во много раз превышающий пороговое напряжение, варистор резко меняет внутреннее сопротивление, вплоть до нулевых значений.

Вследствие чего фаза через него спокойно устремляется на заземляющий контур. И все перенапряжение, грубо говоря, сливается в землю.

Как только импульс проходит, варистор автоматически возвращается в нормальное (закрытое) состояние.

При достаточно длительном воздействии импульса создается искусственное короткое замыкание, на которое срабатывает автомат, отключая всю цепочку.

Получается, что УЗИП “повреждается” раньше, чем защищаемое оборудование. Тем самым, оно его и спасает. При этом нельзя сказать, что УЗИП одноразовое устройство.

Все будет зависеть от величины импульса, его продолжительности, грозового разряда и силы тока.

Остаточное напряжение, которое все равно в некоторой степени доходит до эл.приборов в этот кратковременный промежуток времени, получается сглаженным до безопасной величины и не оказывает негативных последствий.

Есть модели УЗИП моноблочные, а есть картриджные, со съемным варисторным блоком.

При его выходе из строя вам не придется менять целиком все устройство, достаточно будет заменить один элемент. Это все равно что поменять сгоревший предохранитель.

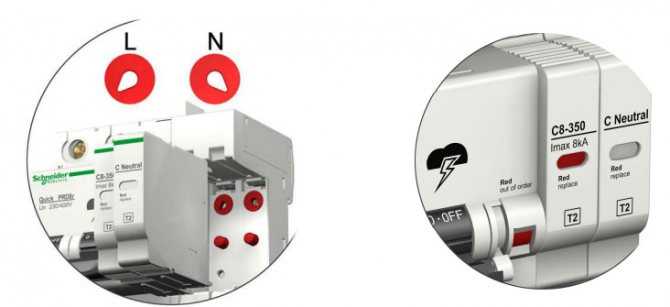

Как узнать, что УЗИП вышло из строя? По цветному индикатору на передней панели.

Он должен поменять свою раскраску с зеленого на красный.

Не путайте, индикатор выпадает и сигнализирует не просто о срабатывании, а о выходе из строя элемента!

ОПН типа КР, РТ, РВ, РК

ОПН–КР предназначены для защиты электрооборудования в сетях от 6 до 10 кВ. Рекомендуются для защиты трансформаторов и двигателей.

ОПН-РТ рекомендованы для защиты ответственного электрооборудования в сетях от 3 до 10 кВ при частых воздействиях перенапряжений. Используются для защиты трансформаторов электродуговых печей, электрических генераторов и др.

ОПН-РВ рекомендуются для применения вместо вентильных разрядников серии РВО. Ограничители типа ОПН-РВ не требуют проведения предварительных расчетов, так как отстроены от перенапряжений при однофазных дуговых замыканиях.

ОПН-РК предназначены для эксплуатации в районах 1-3 степени загрязнения атмосферы, применяются в сетях 35-110 кВ. Разработаны специально для защиты изоляции нейтрали трансформаторов 110 кВ.

Условные графические обозначения на электросхемах

В связи с тем, что на данный момент существует огромное количество всевозможных элементов электросхем, для каждого из них нужно свое обозначение в виде символов, букв и цифр, а также графических изображений. Чтобы не было разногласий и разночтений, были разработаны нормативные документы, которые недвусмысленно закрепляют за каждым элементом буквенно-цифровое и графическое обозначение. Следующий список включает все основные стандарты условностей:

ГОСТ 2.710 81 — Требования государственного стандарта к буквенно-цифровым обозначениям различных конструктивных электроэлементов и электроприборов;
ГОСТ 2.747 68 — Требования к размерным характеристикам графических изображений;
ГОСТ 21.614 88 — Нормы, которые приняты для планирования монтажа электрооборудования и электропроводки;
ГОСТ 2.755 87 — Требования по обозначению на схеме контактов, соединений и коммутационного оборудовании;
ГОСТ 2.709 89 — Стандарт, регулирующий обозначение соединений контактов и проводки;
ГОСТ 21.404 85 — Требования по обозначению средств автоматизации при описании технических процессов на предприятии.

Чертежи вакуумных приборов

Перед тем, как перейти к обозначениям элементов схем, следует сказать, что и сами схемы имеют буквенное обозначение. Так, структурные схемы обозначаются цифрой 1, функциональные схемы — 2, принципиальные (полные) схемы — 3, монтажные схемы (схемы соединений) — 4, схемы подключения — 5, общие схемы — 6, схемы расположения — 7, а схемы объединения — 0.

Газовый чертеж генератора

По видам обозначения также имеются:

электрические схемы — Э;
гидравлические схемы — Г;
пневматические схемы — П;
газовые схемы — Х;
кинематические схемы — К;
вакуумные схемы — В;
оптические схемы — Л;
энергетические схемы — Р;
схемы деления — Е;
комбинированные схемы — С.

Вам это будет интересно Пускатель звезда треугольникОптическая схема теодолита

Для всех типов графических документов существуют свои обозначения, которые регулируются специальными государственными стандартами и прочими документами нормативного характера. Например, можно привести основные графические обозначения для некоторых видов электросхем. В функциональных схемах часто обозначаются основные узлы и средства автоматизации.

Таблица функциональных УГО

Согласно картинке, обозначения следующие:

А — Приборы, которые установлены за электрическим щитом или распределительной коробкой. 1 — основной вид, 2 — допускаемый;
В — Приборы, которые установлены в пределах электрического щитка или распределительной коробки;
С — Графическое представление исполнительных механизмов;
D — Способ влияния исполнительного механизма на орган, который его регулирует в случае отключения питания элемента. Первый вариант — открытие органа регулирования, второй — его закрытие, а третий — отсутствие каких-либо изменений;
E — Исполнительный механизм с установленным ручным приводом. Такой тип механизма может быть указан также в любом случае из предыдущего пункта списка;
F — Изображение линий связи: 1 — общая линия, 2 — линия пересечения без соединения, 3 — линия с соединениями.

В однолинейных и полных схемах есть несколько видов обозначений. Ниже будут приведены самые распространенные из них.

Таблица УГО для источников электропитания

На данном изображении приведены следующие виды источников питания:

А — источники постоянного тока и напряжения. Их полярность определяется знаками «+» и «-» на разных сторонах;
B — переменное напряжение;
C — переменное и постоянное напряжение, которое используется в устройстве, которое может работать ото всех типов электроэнергии;
D — Источник питания аккумуляторного или гальванического типа;
E — Схематическое изображение батареи или аккумулятора, который состоит из нескольких элементов питания.

УГО электромеханических устройств

Обозначения электромеханических элементов и устройств включает в себя:

А — Катушки электрических приборов, к которым относятся реле, магнитные пускатели и так далее;
В — графические обозначения для воспринимающих частей тепловых элементов;
С — Катушка прибора с блокировкой механического типа;
D — Контактные элементы приборов коммутации, включающие замыкающие, размыкающие и переключающие типы;
Е — УГО для переключателей и кнопок;
F — Обозначение рубильника.

Схемы подключения

Для защиты низковольтных сетей существует несколько схем подключения УЗИП. Идеальным вариантом считается комплексное применение устройств, так как удар молний абсолютно не прогнозируем.

Внешняя система

Внешний элемент защиты принимается из расчета, что по его компонентам возможно протекание максимального тока. Защитное устройство устанавливается с возможностью выдержать 100 кА. Чтобы негативный импульс не причинил много бед, его следует отвести по пути наименьшего сопротивления.

Для этого в электрическом щите устанавливается комплексный УЗИП, включающий в себя три степени защиты. Это устройство обладает большой мощностью и скоростью срабатывания, предохраняя оборудование общей мощностью до 20 кВт.

Если это разделенное на два участка заземление, то в щитке монтируются две отдельные шины: нулевая, заземляющая. Между ними устанавливается перемычка, которая считается дополнительной защитой.

Установка защиты на ответвлении

Возможна установка УЗИП не в распределительном щитке, а непосредственно на ответвлении электрической сети. Например, где воздушная линия расходится на два соседних дома, а контур заземления не обладает молниеотводами.

Иногда устройство устанавливается перед входом в дом и применение УЗИП с 3 классом защиты нерационально. Монтируются приборы, обладающие 1 и 2 классом. Если расстояние от столба до дома превышает 60 м, то в электрическом щитке устанавливается дополнительное устройство со 2 классом защиты.

Отличается способ установки защиты, если дом подключен к подземному кабелю. Аварийная ситуация возникает от других внешних источников, поэтому длительность импульсных помех будет намного меньше. Для защиты достаточно будет установить в распределительный щит УЗИП 2 класса.

Кроме электрических линий, перенапряжение может возникнуть в телевизионных сетях. Часто высоковольтные помехи генерируются на антенных приемниках в домах, где нет молниеотводов. Возникновение кратковременного высокого напряжения в антенном кабеле приводит к выходу из строя селектора телевизора.

Устройство защиты представляет собой антенный переходник с заземляющим устройством. Существуют два типа приборов: для аналогового, спутникового или цифрового телевидения. Различить их можно по соответствующим надписям на корпусе: Radio/TV, SAT.

Схема прибора серии VC-122

Устройство защиты от импульсных перенапряжений и помех указанной серии подходит для понижающих трансформаторов. Также модель активно используется в щитках серии РС

В первую очередь важно отметить, что у модели применяется высоковольтный модулятор. Параметр выходной проводимости у него равен 2 мк. Для щитков РС19 модель подходит

Модулятор в данном случае подсоединяется через обкладку

Для щитков РС19 модель подходит. Модулятор в данном случае подсоединяется через обкладку.

Фильтры разрешается использовать лишь проходного типа. Если рассматривать щитки серии РС20, то у них имеется демпфер. Расширитель для подключения используется магнитного типа

Также важно отметить, что понижающие трансформаторы на 200 В применяться не могут

Подробности Опубликовано: 29 Сентябрь 2015 Просмотров: 25575

Здесь привожу несколько типовых схем подключения устройств защиты от импульсных перенапряжений (УЗИП). Ниже вы найдете однофазные и трехфазные схемы для разных систем заземления: TN-C, TN-S и TN-C-S. Они наглядные и понятные для простого человека.

Сегодня существует большое количество производителей УЗИП. Сами устройства бывают разных моделей, характеристик и конструкций. Поэтому перед его монтажом обязательно изучите паспорт и схему подключения. В принципе, суть подключения у всех УЗИП одинаковая, но все же рекомендую сначала прочитать инструкцию.

Во всех выложенных схемах присутствуют УЗО и групповые автоматические выключатели. Их я указал для наглядности и полноты распределительного щитка. Эта «начинка» щитка у вас может быть совсем другая.

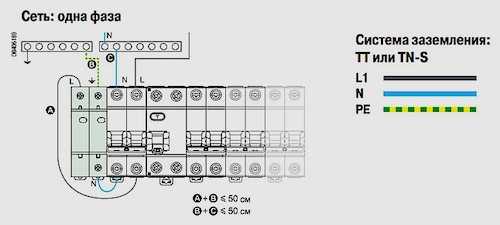

1. Схема подключения УЗИП в однофазной сети системы заземления TN-S.

На данной схеме представлен УЗИП серии Easy9 производителя Schneider Electric. К нему подключаются следующие проводники: фазный, нулевой рабочий и нулевой защитный. Здесь он устанавливается сразу после вводного автомата. Все контакты на любом УЗИП обозначены. Поэтому куда подключать «фазу», а куда «ноль» можно легко определить. Зеленый флажок на корпусе указывает на исправное состояние, а красный флажок сигнализирует о неисправной касете.

Представленное устройство относится к классу 2. Оно одно самостоятельно не способно защитить от прямого удара молнии. Грамотный выбор УЗИП это сложная и уже отдельная тема.

Также рекомендуется защищать устройства УЗИП с помощью предохранителей.

Думаю тут все понятно.

Ниже представлена аналогичная схема подключения УЗИП, но уже без электросчетчика и с использованием общего УЗО.

2. Схема подключения УЗИП в трехфазной сети системы заземления TN-S.

На схеме также изображен УЗИП производителя Schneider Electric серии Easy9, но уже для 3-х фазной сети. На рисунке изображено 4-х полюсное устройство с подключением нулевого рабочего проводника.

Еще существует 3-х полюсное УЗИП этой же серии. Оно применяется в системе заземления TN-C. В нем нет контакта для подключения нулевого рабочего проводника.

3. Схема подключения УЗИП в трехфазной сети системы заземления TN-C.

Здесь изображен УЗИП фирмы IEK. Данная схема представляет собой обычный вводной щит для частного дома. Он состоит из вводного автомата, электросчетчика, УЗИП и общего противопожарного УЗО. Также на схеме показан переход с системы заземления TN-C на TN-C-S, что требуется современными нормами.

На первом рисунке изображен 4-х полюсный вводной автомат, а на втором 3-х полюсный.

Нет постояннее соединения, чем временная скрутка!

Вот здесь нужно быть очень внимательным. Неправильный выбор автоматического выключателя по номиналу может привести к возгоранию проводки или автомат будет срабатывать на отключение по пять раз.

У вас дома в квартирном щитке сработал автоматический выключатель. В итоге какая-то часть квартиры обесточилась. В такой ситуации оказывался практически каждый. Какие ваши дальнейшие действия.

Лампочки перегорали, перегорают и будут перегорать иначе не выгодно их производить. Сами подумайте завод изготовил одну лампочку, человек ее купил, вкрутил у себя дома и она работает положенны.

Кабели и провода играют одну из самых важных ролей в электропитании вашего дома. Не правильный выбор сечения может привести к перегреву изоляции, ее пробою, короткому замыканию и к серьезным п.

Друзья, уважайте чужой труд и при копировании материалов, пожалуйста, ставьте открытую ссылку на источник sam-sebe-electric.ru, а то свет отключу. |

Подключение УЗИП по степени защиты

Для каждого устройства, обладающего индивидуальными защитными свойствами, предусмотрена своя схема подключения УЗИП.

Устройства 1-й степени устанавливаются в щитки серии РВ. Непосредственное подключение осуществляется при помощи трансивера. Средняя величина выходного напряжения составляет 14 вольт. Проводимость может изменяться в соответствии с типом используемых резисторов. Вместе с ними используется усилитель. Пороговая проводимость в среднем равна 4,5 мк. Перед началом подключения нужно проверить показатель общего сопротивления цепи. Он должен составлять 50 Ом. Для других типов щитков эти устройства не подходят из-за высокой токовой проводимости.
Аппараты 2-й степени используются в щитке серии РР. Здесь схема подключения УЗИП обходится без трансиверов и все соединения выполняются только проводниками. Перед подключением также проверяются параметры выходного напряжения на стабилизаторе, которое примерно составляет 13 вольт. В процессе работы задействуются двухконтактные расширители. В щитках РР20 устанавливаются изоляторы, а подключение УЗИП выполняется посредством сеточного триода с операционным усилителем. Щитки РР21 оборудованы интегральными выпрямителями, участвующими в преобразовании тока.
УЗИП 3-й степени предназначены для установки в щитки, оборудованные проходным динистором. Для подключения оборудования применяется демпфер. Соединительные контакты имеют медную обкладку. Общее сопротивление цепи не превышает 40 Ом. В щитках РР19 тиристор устанавливается вместе с усилителем. В некоторых модификациях используются конденсаторные резисторы. Допускается подключение устройства вместе с адаптером.

Как выбрать устройство защиты от импульсных перенапряжений

выдерживаемая температура при приобретении устройства. Большинство УЗИП рассчитано на работу при температуре до -25. Если в вашем регионе очень холодный климат, и зимы бывают суровыми, тогда электрощит не должен находиться на улице, иначе устройство выйдет из строя.
номинальное и максимальное напряжение сети. Это напряжение, при котором устройство будет нормально работать не срабатывая. При его превышении УЗИП становится активным.
номинальный и максимальный разрядный ток. Это ток, который УЗИП может пропустить через себя несколько раз без последствий и риска выхода их строя
уровень защитного напряжения или классификационное напряжение. Максимальное напряжение на клеммах устройства, когда варистор начинает открываться при протекании через него определенного тока.
класс устройства (Т1, Т2 и т.п.)
значимость защищаемого оборудования
риск воздействия на объект: местность (город или пригород, равнинная открытая местность), зона с особым риском (деревья, горы, водоем), зона особых воздействий (молниеотвод на расстоянии от здания менее 50 метров, который представляет опасность).

Выбор ОПН

При выборе ОПН для конкретного случая, необходимо применять официальные рекомендации международных стандартов или методические указания (МЭК 60099-5). Параметры ограничителя выбирают исходя из назначения, места установки, необходимого уровня ограничения перенапряжений, схемы сети и ее параметров (способа заземления нейтрали, максимального рабочего напряжения сети, степени компенсации емкостного тока на землю и его величины и т.д.).

По назначению ограничители применяют для защиты оборудования от грозовых и коммутационных перенапряжений. Места для установки, а так же расстояния от защищаемого оборудования до ограничителей должны соответствовать требованиям «Правил устройства электроустановок», раздел 4 седьмое издание ПУЭ.

Классы устройств защиты от импульсных перенапряжений

устройство II класса (категория перенапряжения III) – используется как дополнение к устройству I класса для защиты сети от ударов молнии в ЛЭП и от переключений в системе электроснабжения, т.е. от импульсных скачков напряжения, которые появляются при включении-отключении очень мощного оборудования, либо при непрямом попадании молнии.Устанавливается в вводных распредустройствах многоквартирных жилых зданий или в уличных ВРУ частных коттеджей и домов (при воздушном вводе в здание это требует ПУЭ, пункт 7.1.22. Получается, что УЗИП Т-2 должны использоваться в частном секторе практически всегда.).Они рассчитаны на пиковое значение тока с фронтом 8/20мс. То есть, максимум тока достигается за 8мс, а спадает он наполовину за 20мс.

устройство III класса (категория перенапряжения II) – защищает от остаточных импульсных перенапряжений, образующихся при коротких замыканиях, либо после гашения основного импульса, первыми двумя классами УЗИП. Также работают в качестве фильтров высокочастотных помех.Используются для защиты чувствительного электронного оборудования, поблизости от которого и устанавливаются.Эта защита нужна очень чувствительному электронному оборудованию. Например, дорогостоящим медицинским приборам, компьютерам и т.п. Также актуальны для частного дома или квартиры — подключаются и устанавливаются непосредственно у потребителей.Третий класс применяют только как дополнительную защиту к Т-2, и он имеет более низкую разрядную способность.Тип Т-3 обязательно устанавливается, если приборы расположены далее 30 метров от вводного УЗИП Т-2.

Если у вас нет желания выстраивать всю эту трехступенчатую защиту, приобретайте УЗИП, которые изначально идут с расчетом работы в трех зонах 1+2+3 или 2+3… Такие модели тоже выпускаются. И будут наиболее универсальным решением для применения в частных домах. Однако стоимость их конечно отпугнет многих.
