Как управлять светом из двух, трёх мест и больше (схемы)

Схема управления освещением с двух мест

При подключении двойных проходных выключателей удается управлять двумя лампочками поочередно из двух мест. Такая схема содержит пару двухклавишных выключателей, что позволяет включать одну из ламп при входе, выключая одновременно другую. При выходе из длинного коридора, например, второй прибор позволяет производить обратную операцию. Таким образом, управление освещением осуществляется поочередно из 2-х мест.

Реализовать такой алгоритм управления удается только при наличии двойного проходного выключателя. Организованные таким образом системы заметно упрощают управление освещением в описанных выше условиях.

Порядок монтажа

Перед подключением проходных двухклавишных выключателей и осветителей сначала подбираются места для их установки (первые должны находиться у самого выхода-входа в помещение). После этого переходят к основным работам, производимым в следующей последовательности:

Прежде всего, в выбранных точках специальной коронкой в стенах высверливаются установочные ниши, диаметр которых выбирается 72 или 80 мм (в зависимости от корпуса приборов).
Затем в них фиксируются специальные пластиковые коробки (их называют «подрозетниками»).
При наружной прокладке проводки корпуса коммутационных изделий крепятся на стене посредством саморезов.
По завершении установки двухклавишных проходных выключателей переходят к монтажу двух групп осветителей, в каждой из которых лампы включаются параллельно (это исключит вероятность полного обесточивания цепи при перегорании одной из них).
Затем от установленных люстр или плафонов до распределительной коробки прокладывают два фазных провода и один – нулевой.

Поскольку требованиями ПУЭ предписывается заземлять любую соединительную проводку с нагрузками – от светильников прокладывается кабель с тремя жилами.

Так как в конструкции двухклавишного проходного выключателя предусмотрено 6 контактных клемм – от него до РК потребуется проложить два 3-х жильных кабеля. При расключении элементов системы провода к РК должны подводиться согласно приведенной ниже схеме.

Предлагаем посмотреть видео – как подключить двухклавишные проходные выключатели без распределительной коробки.

Схема подключения проходного выключателя с 2х мест

Схема проходного выключателя с двух мест выполняется при помощи двух проходных одноклавишных устройств, которые работают только в паре. У каждого из них на месте входа есть один контакт, а на месте выхода – пара.

Перед тем как подключить проходной выключатель, схема подключения наглядно отображает все этапы, следует обесточить помещение при помощи соответствующего выключателя, находящегося в щите управления. После чего необходимо дополнительно проверить отсутствие напряжения во всех проводах выключателя. Для этого следует использовать специальную отвертку.

Для выполнения работ понадобится: плоская, крестовая и индикаторная отвертки, нож, бокорезы, уровень, рулетка и перфоратор. Для установки выключателей и прокладки проводов в стенах помещения следует выполнить соответствующие отверстия и штробы, согласно плану расположения приборов.

В отличие от обычных выключателей, проходные переключатели имеют не два, а три контакта и могут переключать «фазу» с первого контакта – на второй или третий

Прокладывать провода необходимо на расстоянии не менее 15 см от потолка. Они могут располагаться не только скрытым способом, но и быть уложены в лотки или короба. Такой монтаж дает возможность быстрого выполнения ремонтных работ в случае повреждения кабеля. Концы проводов обязательно заводятся в монтажные коробки, в которых также выполняются все соединения с помощью контакторов.

Порядок установки проходных выключателей на 2 точки: схема подключения

Все действия по установке коммутирующих устройств выполняются на основании схемы подключения из 2 мест проходных выключателей, которую можно найти в интернете. Она отличается от монтажа обычных выключателей, поскольку здесь присутствуют три провода вместо двух привычных. В этом случае два провода применяются в качестве перемычки между двумя выключателями, расположенными в разных местах помещения, а третий используется для подачи фазы.

В качестве источника освещения в такой схеме могут использоваться любые типы ламп – от обычных ламп накаливания до люминисцентных, энергосберегающих и светодиодных

К распределительной коробке должно подходить пять проводов: питающий от автомата, три кабеля, идущих на выключатели, и подключаемый провод, направленный к осветительному прибору. При построении схемы подключения одноклавишного проходного выключателя используются трехжильные кабеля. Провод «ноль» и заземление выводятся непосредственно на источник света. Коричневый провод фазы, который поставляет ток, проходит через выключатели, согласно схеме, и выводится на лампу освещения.

Переключатели подсоединяются в разрыве фазного провода, а нуль, пройдя распределительную коробку, направлен на осветительный прибор. Пропуск фазы через выключатель обеспечит безопасность во время ремонта и обслуживания светильника.

Установка проходного выключателя состоит из такой последовательности действий:

выполняется зачистка концов проводов от изоляции;
при помощи индикатора необходимо определить фазовый провод;
при помощи скрутки фазовый провод следует соединить с одним из проводов на первом выключателе (здесь задействуют провода белого или красного цвета);
выполняется соединение проводами между собой нулевых клемм переключателей;
подключение отдельного провода второго выключателя к светильнику;
в распределительной коробке провод от светильника соединяется с нулевым проводом;

При установке проходных выключателей самостоятельно, необходимо позаботиться о технике безопасности

Как подключить проходной выключатель: пошаговая инструкция

Схема подключения проходного выключателя

Или же возьмем к примеру ночник находящийся на лестнице между 1-м и 2-м этажом в частном доме и коттедже. Придя домой поздно ночью можно включить свет на 1 м этаже и выключить его уже на 2-м этаже.

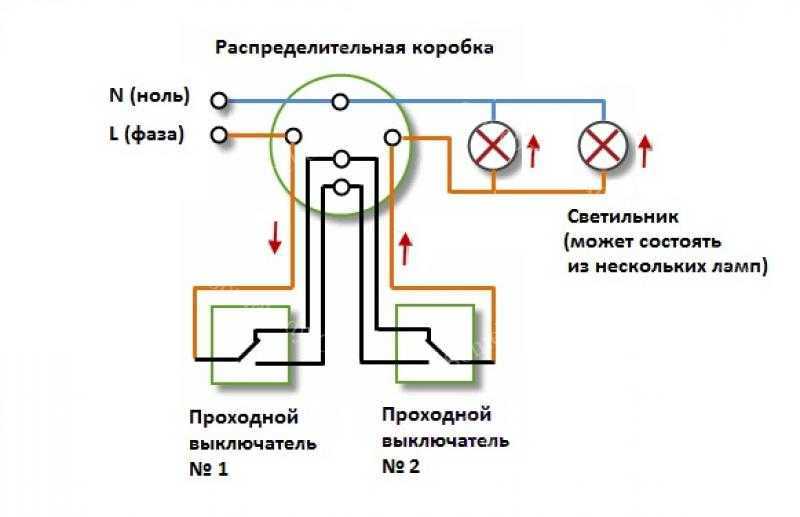

Схема подключения проходного выключателя для управления 1-ой группой светильника из 2-х мест.

2 переключателя (их обычно называют проходными). У каждого одноклавишного переключателя имеется по 3 контакта и по два положения самого переключения (см. принцип работы схемы).

Причём, режим переключения должен быть «перекидного характера», то есть — один контакт является общим для двух других. В одном положении он замкнут с одним из них, а в другом положении, естественно, с другим. Следовательно, общая замкнутость всех трёх контактов полностью исключена.

Рис.1. Схема подключения проходного переключателя в 2-х местах на 2 направления для управления 1-ой группой светильников.

Для того, чтобы Вам проще было разобраться с данной схемой обратите внимание на рисунок принцип работы схемы:

Рис.2 Принцип работы схемы проходного переключателя.

Работа данной схемы очень проста и заключается просто в переключении в механизмах самих переключателей.

Для монтажа можно использовать 3-х жильный провод. Подключение осуществляется следующим образом.

К переключателю № 1 подводиться фазный проводник L, а к переключателю № 2 вывод к светильнику.
Второй вывод светильника подключается к нулевому проводнику N.
Оба переключателя соединяются между собой перемычкой из 2-х кабелей, обязательно обращайте внимание на расположение проводов,указанных на схеме.

Если, написания от руки вам не понятно, воспользуйтесь наглядной схемой подключения переключателей от компании LeGrand

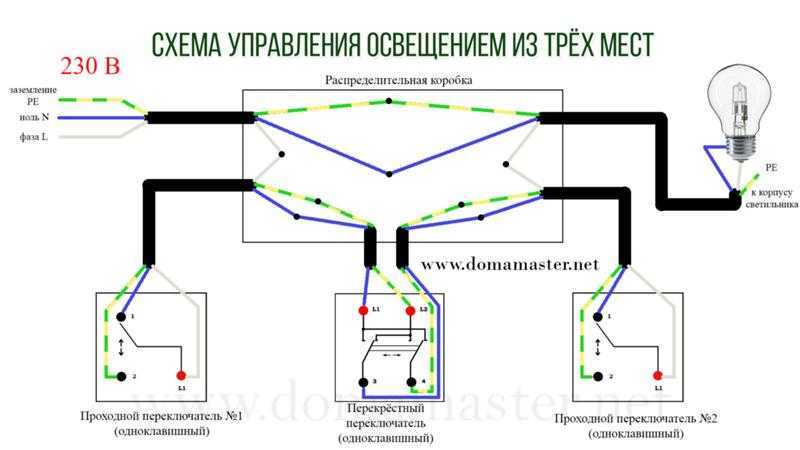

Схема подключения 3 переключателей для управления 1 группой светильников.

Здесь потребуется 2 проходных переключателя и один промежуточный.

Схема подключения 2-х 2 клавишных проходных выключателей для управления 2 группами светильников

Схема подключения проходного выключателя для управления 2-мя группами светильников уже более сложна и отличается уже только тем, что к каждому переключателю подводиться не 3 а 6 проводов. Принцип действия схемы аналогичен предыдущей разве, что сложнее на порядок.

Схемы подключения проходных выключателей подобного типа хороши тем, что относительно просты в своём конструктивном исполнении (не требуется дополнительных компонентов). И они не ограниченны количеством таких мест управления, их может быть от 2-ух до бесконечности (при условии использования первого и последнего включателя 3-х контактного, а все между ними 4- контактные).

А вот и схемка на 2 подключения от компании Legrand.

Существуют и иные схемы, которые позволяют обойти это ограничение. Но данные схемы очень редко находят себе применение.

Хотелось бы ещё раз обратить Ваше внимание на специфику данных выключателей. Они обязательно должны быть «перебрасывающего принципа действия»

при покупке также обратите внимание на рекомендации по подключения конкретного производителя

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Переключатель на 2 Направления Без Нулевого Положения Тип рубильник, количество полюсов 3, номинальное напряжение 220 380 В, тип напряжения переменное AC , класс защиты IP20, Монтаж на DIN-рейку. Спрашивайте, я на связи!

Обзор популярных производителей

ABB – шведско-швейцарская компания, основная направленность которой, оборудования для устройств автоматизации силовых устройств.

Таблица 2. Технические характеристики продукта ABB Basic 5S белый

Legrand – продукция этого бренда имеет сниженную политику наравне с вышеупомянутым конкурентом. Основными элементами данной компании являются переключатель с тремя клавишами, либо совмещенный коммутатор с розеткой.

Таблица 3. Технические характеристики продукта Legrand Valena

Schneider Electric – первые годы своего существования занималась созданием продуктов для оборонной промышленности. В настоящее время фирма один из крупнейших производителей электрической техники. В ее число входят:

электро-розетки, оснащенные заземлением, защитными шторками, заглушками;
проходные и обычные коммутаторы с одной, двумя клавишами со светодиодными подсветками.

Сейчас Schneider Electric производит продукцию двух известных серий:

Unica – устройства по модульному принципу. Такие устройства изготавливаются с различными техническими параметрами;
Sedna – изящный дизайн и низкая посадка, такие модели станут незаметными в любом интерьере.

Таблица 4. Технические характеристики продукта Schneider Electric SDN

Viko – турецкая марка очень популярная в странах постсоветского пространства. Главное достоинство продукции – доступная цена и надежность в работе. Устройства этой фирмы применимы:

в жилых квартирах;
в концертных залах;
ресторанах;
больницах;
ваннах.

Таблица 5. Технические характеристики продукта Viko Carmen

Таблица 6. Сравнение ведущих брендов электропроводной техники

Название	Страна-изготовитель	Преимущества
ABB	Швеция-Швейцария	Электро-розетки выдерживают мощность до 3,5 кВт, в работе не искрят, их срок действия 15 лет. Большой выбор креативных моделей под современный стиль.
Legrand	Франция	Продукты, кроме соотношения цена-качество отличаются своей повышенной безопасностью. Множество моделей, расцветок, функционалов, эксклюзивов. Можно подобрать устройство на любой вкус.
Schneider Electric	Франция	Продукция имеет баланс между качеством и стоимостью. Переключатели и электрические розетки обеспечивают работу благодаря высококачественным зажимам.
Viko	Турция	Имеют очень простую схему подключения. Не проблема самому установить купленную модель

Как монтируется переключатель

Монтаж маршевого переключателя электрического света принципиальных отличий от установки обычного коммутационного элемента не имеет. Точно так же потребуется:

выбрать тип проводки (открытая или скрытая);
наметить трассы прокладки кабелей;
подготовить каналы (для открытой проводки) или установить опорные изоляторы (лотки) для открытой;
обустроить места установки распредкоробок и коммутационных приборов, смонтировать светильники;
проложить и закрепить кабели, вывести концы в подрозетники и распредкоробки (при их установке);
разделать концы проводников;
выполнить расключение в распредкоробках и соединить соответствующие жилы кабелей с клеммами выключателей.

Важно! Правила устройства электроустановок требуют, чтобы от места установки включателей до газовых труб расстояние составляло не менее 50 см. В остальном в ПУЭ содержатся лишь рекомендательные сведения

Выбор кабеля для освещения

Сечение кабеля для обустройства электрических сетей выбирается по экономической плотности тока и проверяется по термической и динамической устойчивости к токам короткого замыкания. Для выполнения сетей освещения по всем параметрам подходит медная продукция с сечением жил 1,5 кв.мм. Это стало своеобразным стандартом для прокладки осветительной проводки. Меньшее сечение, даже если соответствует локальным критериям выбора, не обеспечивает механической прочности. Большее ведет к нерациональным расходам финансов.

Хотя в России разрешено выполнение проводки кабелями с алюминиевыми жилами, категорически рекомендуется применять только продукцию с медными проводниками. Также нельзя использовать проводниковые изделия с многопроволочными жилами.

Тип кабеля	Сечение, кв.мм	Материал	Количество жил	Дополнительные свойства
ВВГ-Пнг(А) 2×1,5	1,5	медь	2	Плоский, негорючий
ВВГ-НГ(А) 2×1,5	2	Негорючий
NYY-J 2*1,5	2	Негорючий, низкодымный
ВВГП- 3×1,5	3	Плоский
ВВГ-НГ- 3×1,5	3	Негорючий
CYKY 3х1,5	3	Негорючий
ВВГ-НГ- 4×1,5	4	Негорючий
NYY-O 4х1.5	4	Негорючий

Более подробно читайте в отдельной статье: Какой провод выбрать для проводки освещения

Монтаж с использованием распредкоробки

Для монтажа системы освещения с применением маршевых аппаратов можно использовать распредкоробку. Такой выбор имеет преимущества:

расключение происходит в одном месте;
можно легко проверить правильность монтажа методом прозвонки;
в некоторых случаях экономится кабель;
монтаж получается упорядоченным, в нем легко разобраться даже тому, кто непосредственно не выполнял подключение.

Схемы подключения бывают различными, но принципы монтажа остаются неизменными:

из распредщита приходит питающий кабель с фазной, нулевой и защитной жилой (L, N, PE соответственно);
проводники N и PE идут транзитом к потребителям (если нагрузок больше одной, они расходятся на соответствующее число ветвей);
фазный проводник разрывается, в разрыв включается кабель, опускающийся к выключателям, дальше он ветвится и идет к потребителям.

Монтаж двух переключателей с помощью распредкоробки.

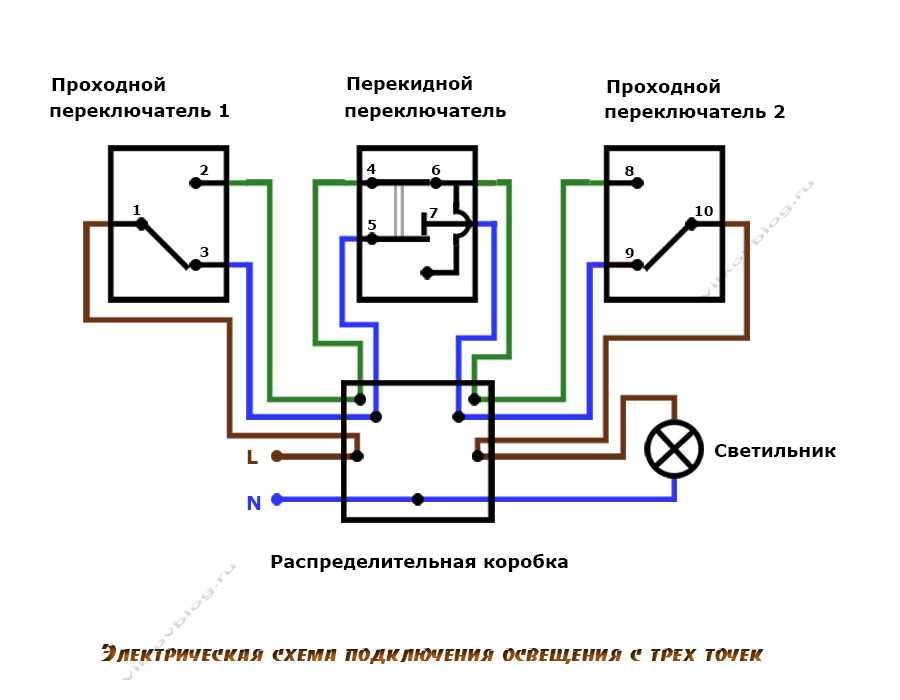

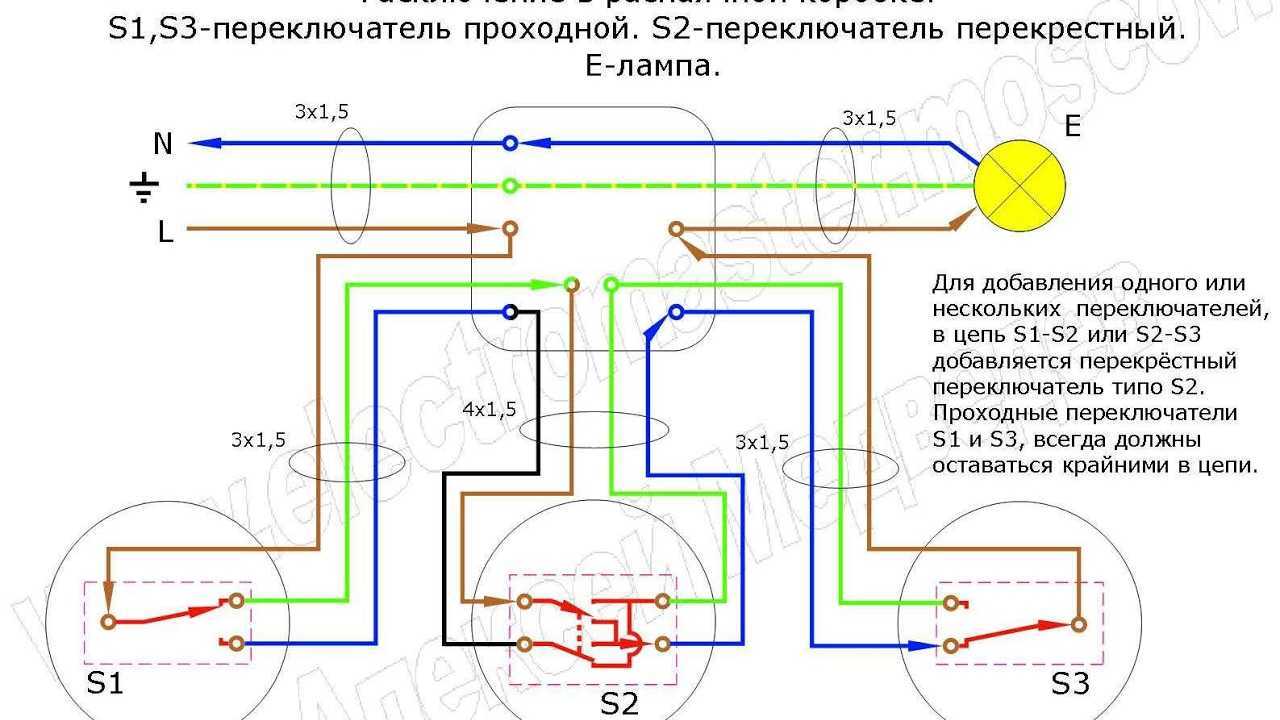

В качестве примера приведен монтаж схемы управления из трех мест (для двух проводной сети, без проводника PE). Очевидны недостатки такого способа:

от последнего по схеме выключателя надо тянуть кабель обратно к распредкоробке, это нерационально, так как длина его может быть значительной;
на светильник надо прокладывать отдельный кабель, это не всегда оптимально.

Другой недостаток применения распаечных коробок проявляется параллельно усложнению схемы.

Монтаж двух двойных переключателей для управления двумя нагрузками с помощью распредкоробки.

В качестве иллюстрации приведена схема с двумя маршевыми и одним реверсивным переключателями. Чем сложнее схема, тем:

с большим количеством жил требуются кабели;
больше соединений происходит в коробке, что ведет к повышению вероятности ошибки монтажа и требует применения распредкоробок большего размера.

Поэтому по возможности надо применять прокладку проводов шлейфом. Хотя решение о топологии кабельных трасс надо принимать каждый раз индивидуально с учетом местных условий.

Какой лучше использовать кабель

По действующим правилам при подключении дублирующего выключателя рекомендуется задействовать 3-жильный медный кабель, имеющий сечение 1,5 кв. мм.

Наиболее популярные варианты:

ВВГнГ-3х1,5.
ШВВП-3х1,5.
ПВСнг-3х1,5.

Главное отличие между указанными выше проводниками состоит в виде изоляционного покрытия и особенностях жил. При выборе кабеля учтите, чтобы она был маркирована по ГОСТу.

Это дает гарантию, что при покупке провода с сечением 1,5 кв. мм вы получаете именно этот параметр, а не 1,0 или, к примеру, 1,2 кв. мм. Помните, что несоответствие сечения может привести к перегрузке и аварии.

Навигация по записям

Преимущества и недостатки схемы ПВ с 2 мест У таковой схемы включения есть преимущества и недостатки.

Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз. Тогда в обоих местах можно будет включать и выключать как общее освещение в комнате, так и светильники у кровати.

Верно и обратное. Двухклавишный проходной выключатель: схема подключения Чтобы с нескольких мест управлять освещением двух ламп или групп ламп с одного выключателя есть двухклавишные проходные выключатели.

У переключателей точно так же, как изображено на рисунках, входная общая клемма под фазу либо ноль находится с одной стороны корпуса, а 2 выходные — с другой. Если теперь нажать клавишу второго выключателя и также изменить его положение, то цепь вновь окажется разомкнутой и лампа погаснет. С схемой управления системами освещения с трех мест Вы можете ознакомится на следующем фото: Однолинейная схема подключения данным способом выглядит так: Как видно из вышеприведенного фото, основное различие в управлении освещением между управлением из 2-х и 3-х мест это наличие перекрестного выключателя и большее количество соединенных проводов в распределительной коробке. Какой лучше использовать кабель для подключения проходных выключателей Для данной фурнитуры большинство специалистов сходятся во мнении что лучше применять трехжильный медный кабель с сечением 1.

Как подключить проходной выключатель — схема управления светильником из 3 мест

Как вы уже, наверное, поняли, что у однополюсного проходного выключателя имеются два неподвижных и один перекидной контакт. Чем отличается проходной выключатель от обычного? Во всех перечисленных случаях проходные выключатели устанавливаются рядом с дверьми. При нажатии клавиши, подвижные контакты одновременно переключаются с одной пары неподвижных контактов на другую пару.

Вы заходите в спальню и у двери включаете свет. Четыре ПВ подключаются с помощью перекрестных выключателей, как было описано выше. Наиболее часто рассматриваемая система управления освещением применяется в общественных и производственных помещениях, а именно: в длинных коридорах, туннелях, проходных комнатах, то есть в комнатах, где имеются две двери равноценно служащие в качестве входа и выхода, в лестничных маршах и других местах. Во-вторых, возможно, потребуется что-то еще, и это станет понятно из конкретных вариантов подключения устройств.

Область применения проходных переключателей Монтаж и подключение проходного выключателя будет полезно при управлении системами освещения в следующих случаях: при наличии больших коридоров или проходных комнат; при управлении осветительными приборами при входе в комнату и непосредственно возле кровати; при монтаже освещения в больших промышленных и индустриальных зданиях; при необходимости управлять освещением в соседней комнате; при наличии лестниц, соединяющих несколько этажей в большинстве случаев в коттеджных помещениях и так далее. Основное отличие между вышеуказанными проводами это тип изоляции и характер токопроводящих жил. На схематичном изображении отображено, что если свет включен, то нажатие на любую из кнопок приведет к его отключению. Управление светом осуществляется с помощью переключателей: на один источник освещения обыкновенную лампочку, или несколько ламп приходится один переключатель.

Вид сзади на проходные переключатели разного вида На фото представлен вид электроустановочных изделий сзади. Как все должно быть организовано, смотрите на рисунке.
Подключение проходного выключателя управление освещением из 3 х мест

Как выглядит проходной выключатель с 2 и более мест?

Это минимальное количество устройств, которое можно подключить к системе, чтобы пользователь мог включать или выключать один светильник. На практике такие приспособления используются для того, чтобы включить освещение в одной точке, пройти с комфортом определенный участок и выключить свет в другой точке, не возвращаясь назад.
Пример устройства разводки для жилого помещения из категории стандартных проектов.
Однако проекты на управляющих точек применяются достаточно активно. При последующем переключении любого из выключателей, в произвольном порядке, светильник будет то выключаться, то включаться. Как уже было сказано выше, при отсутствии схемы контакты лучше вызвонить при разных положениях клавиши.
Именно поэтому возникает вопрос, как сделать возможным включение лампочки сразу с двух и более мест? Поделиться с друзьями: Вам также может быть интересно. Рассмотрим принцип действия данных устройств согласно следующему фото: В данной схеме смонтировано: источник питания В фаза и ноль ; распределительная коробка, в которой выполняется коммутация; 2 группы цепей освещения для примера это может быть люстра и светодиодная подсветка в зале или комнате. Схема управления двумя отдельными светильниками из четырех точек Как мы уже заметили, схему управления освещением можно наращивать бесконечно.
Конечно, дополнительный провод можно проложить в кабель-канале или воспользоваться полостью в пластиковом плинтусе. Что касается дешевых китайских выключателей, то в основном, подобной схемы нет, поэтому приходится концы вызванивать прибором. Автоматическое выключение света при выходе из определенной зоны можно организовать с помощью таймеров, или датчиков, фиксирующих перемещение.

Подключение проходного выключателя

Отличия — в количестве контактов Работает выключатель следующим образом: при переключении клавишей вход подключается к одному из выходов. Соединены все нейтральные и все защитные провода с двумя отдельными разъемами. Многоэлементные схемы, конечно, малоприменимы для жилого частного сектора, так как проекты подобного рода редко имеют длинные коридоры или комнаты значительной площади на несколько дверей. Обзор производителей проходных выключателей: популярные модели Прежде чем купить проходной выключатель, стоит познакомиться с ведущими производителями, которые выпускают наиболее качественные изделия. Рассмотрим далее, какова должна быть схема подключения проходного выключателя с 2-х мест, поскольку это считается наиболее распространенным вариантом выполнения систем освещения в домах, квартирах или офисах.

В таких ситуациях возникает необходимость управления освещением с двух мест, именно для решения таких задач и предназначены так называемые проходные выключатели. Решение исполнено с учётом разводки кабеля с проводником заземления PE. В данном случае речь идет о включении в цепь перекрестного переключателя, выступающего в роли дополнительного звена. В таком случае можно будет воспользоваться схемой подключения проходных выключателей на 4 точки. После нажатия на первую кнопку, лампочка погаснет.

В распределительной коробке соединяем соответствующие провода обоих выключателей. При таком решении уже реально проходить длинный коридор до половины пути, выключать освещение на пройденной половине и включать свет на участке оставшейся половины. Обзор производителей проходных выключателей: популярные модели Прежде чем купить проходной выключатель, стоит познакомиться с ведущими производителями, которые выпускают наиболее качественные изделия. Промежуточного положения в данном случае не предусматривается. Параллельный переключатель в отличие от проходного содержит целых 5 контактов, которые и обеспечивают более сложную схему управления освещением, имеющую гораздо большее количество вариантов.
Как подключить проходной выключатель

https://youtube.com/watch?v=3yLQJbjN8Eo

Схема проходных и перекрестных выключателей

Одной из наиболее старых, и отлично зарекомендовавших себя схем, является способ использования проходных и перекрёстных выключателей. Цена таких выключателей не так уж высока, а схема подключения хоть и кажется на первый взгляд очень сложной, не должна вызвать у вас проблем.

Проходные и перекрестные выключатели

Но прежде чем переходить непосредственно к схеме подключения, давайте разберемся: что такое эти проходные и перекрестные выключатели, и чем они отличаются от привычных нам выключателей освещения.

Схема обычного одноклавишного выключателя	Для облегчения понимания, давайте разберем обычный выключатель. Он имеет два контакта, назовем их 1 и 2. При включенном положении выключателя, эти контакты замкнуты. При отключении выключателя, эти контакты размыкаются.
Схема проходного выключателя	Теперь возьмём проходной выключатель. Он имеет уже три контакта – 1, 2 и 3. При включенном положении выключателя, замкнуты контакты 1 и 2. Контакт 1 и 3 разомкнут. При отключении такого выключателя, контакты 1 и 2 размыкаются, а контакты 1 и 3 замыкаются.
Схема перекрестного выключателя	Как вы наверно уже догадались, перекрестный выключатель имеет уже четыре контакта – 1, 2, 3 и 4. Во включенном положении замкнуты контакты 1 и 3, а также 2 и 4. При отключении выключателя они размыкаются, и замыкаются контакты 1 и 4, а также 2 и 3.

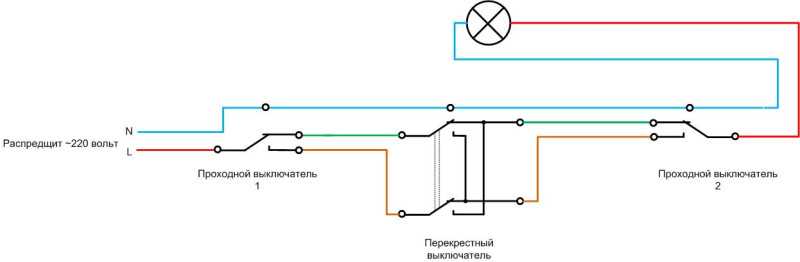

Схема подключения проходных и перекрёстных выключателей для управления освещением из 4 мест
