Централизованное и автоматическое управление
Дистанционное управление освещением дома можно осуществить различными путями. Распространенный вариант — установить щит. Например, если не нужен свет в бане или другой пристройке, его можно отключить, не покидая пределов дома. Включение и отключение может быть аппаратным, а может применяться специальный контроллер. Некоторые собственники жилья производят установку и настройку оборудования таким образом, чтобы управлять ими, находясь за домашним компьютером.
Датчики движения потушат светильник и после того, как вы покинете комнату. Фотоэлементы в темное время суток запустят фонари около входа в дом, а также освещение всего участка. С наступлением рассвета они отключатся. Также устанавливают таймеры, регулирующие освещение. Такой ход будет полезным при условии, что человек возвращается домой в одно и то же время.
Блоки и контроллеры
Чтобы устройства включать и выключать, находясь на расстоянии, устанавливают и подключают несколько приборов. Некоторыми из них будет управлять человек, другие запустят датчики и прочие аппараты.
Блок автоматического управления запускают группы осветительных приборов. Его подсоединяют к определенной группе изделий, а нажатие кнопочки сигнализирует о том, что нужно подавать питание. Существуют блоки, посредством которых агрегаты можно включать и отключать, пользуясь пультом. Каждая кнопка такого устройства программируется под выполнение определенного действия.
Как устроен контроллер с пультом для люстры
Коротко ещё раз, о чём речь.
Этот дистанционный выключатель, как система, физически состоит из двух устройств – из передатчика (Transmitter), то есть пульта управления, на котором пользователь нажимает кнопки), и приемника (Receiver), который входит в состав контроллера. Приемник в контроллере распознает сигналы с пульта, и дает сигналы на включение реле того или иного канала. И уже через контакты реле питание поступает на соответствующую группу освещения.
Вся система выглядит таким образом:

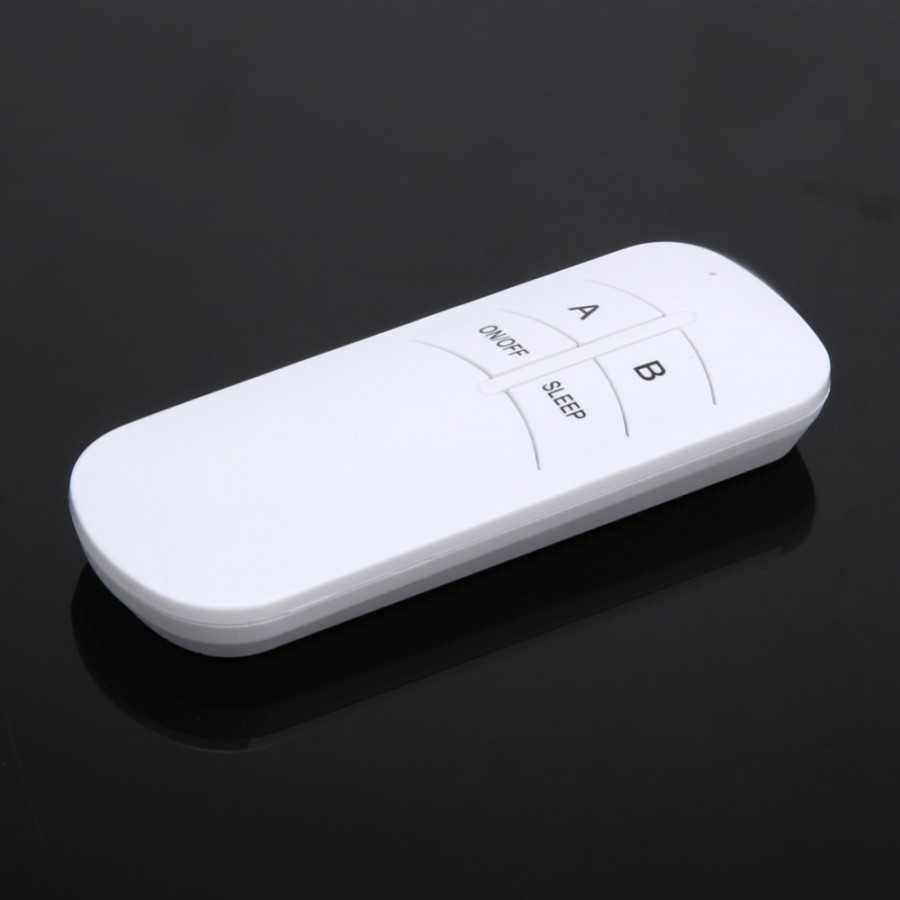

Система дистанционного управления люстрой – пульт и контроллер
Куда подключаются провода контроллера, в этой статье рассматривать не будем. Этому уделено достаточно много внимания в других моих статьях, ссылки выше.
Инструкция по использованию и подключению блока управления дана на его корпусе:
Инструкция по управлению и подключению контроллера светодиодной люстры
Вскрываем корпус. Для этого надо открутить один шуруп, остальное – как обычно в таких устройствах, на защелках:
Вскрываем корпус дистанционного выключателя. Digital Remote Switch
На фото специально пульт и контроллер положил рядом, чтобы было видно название.
Виды дистанционных выключателей
Описываемые устройства позволяют включать и выключать приборы освещения на расстоянии. Они разделяются на два вида:
- устройства с датчиком движения;
- изделия со звуковым восприятием.
Первые включают свет, когда кто-то появляется в комнате. Вторые реагируют на какой-либо звук. Например, они могут реагировать на хлопок или голос. Такие устройства позволяют забыть о необходимости искать выключатель в темноте или идти к нему через всю комнату, чтобы выключить лампу.
Оборудовав дом описываемыми устройствами, можно значительно облегчить жизнь и сделать дом более комфортным. Чаще всего подобное оборудование приобретается людьми, которые живут в квартирах и домах больших размеров. В маленьких квартирах в таких системах нет необходимости.

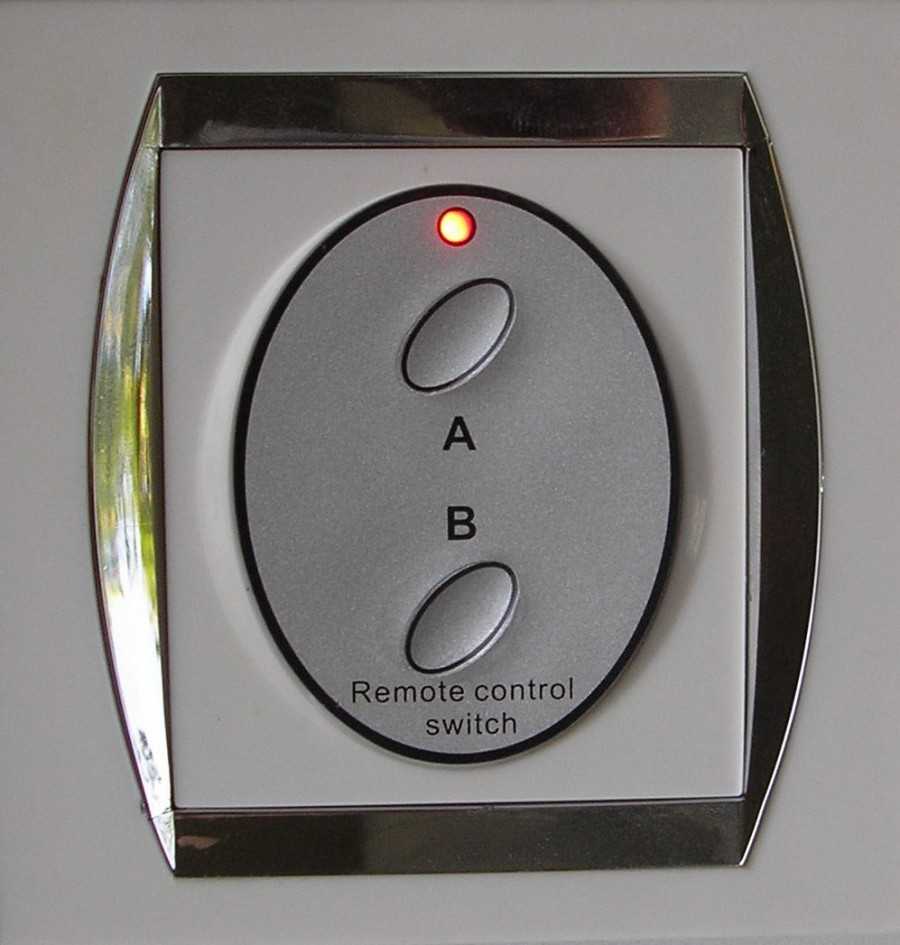

Подключение и привязка (программирование) дистанционного выключателя
Как уже говорилось ранее, подключение проводов питания 220В и проводов выхода на лампочку в радиомодуле, можно сделать непосредственно в распредкоробке, если позволяет место. Или в самом светильнике под потолком.
Причем главное подвести ноль и фазу на вход, а на выход иногда достаточно пустить только фазный проводник (ноль при этом идет напрямую).
При первой подаче напряжения может ничего не произойти, сколько раз ни нажимайте клавишу. Потому как нет привязки. Для того, чтобы запрограммировать дистанционный выключатель к модулю-приемнику, проделываете следующие операции:
зажимаете на радиомодуле центральную кнопку, и дожидаетесь пока светодиод не начнет быстро моргать
в этот момент плавно нажимаете на клавишу
При правильной привязке, после нажатия клавиши, будет слышен характерный щелчок срабатывания релюшки. Светодиод в коробочке будет гореть постоянно. При следующем нажатии отключаться.
Для того, чтобы добавить второй в схему, проделываете ту же самую процедуру, что и с первым. Вновь зажимаете кнопку, ждете пока диод начнет быстро мигать и нажимаете на выключатель №2.
Один и тот же светильник можно включать и выключать с абсолютно разных и удаленных друг от друга мест.
При этом вы избавляетесь от кучи лишних проводов, распредкоробок, работ по штроблению и последующей штукатурке и отделке стен и потолков. И все это, за какие-то 800 рублей!
Такую же самую привязку можно сделать с тремя, четырьмя и более переключателями, пультом или брелком управления.
Чтобы отвязать и стереть из памяти приемника связь с выключателями, достаточно продержать нажатой кнопку настройки более 5 секунд. Как только светодиод начнет моргать медленно, отпускайте кнопку. Прибор будет распрограммирован.
Китайские системы управления освещением
Если вы хотите недорогую беспроводную систему управления освещением в вашем доме, то мы рекомендуем воспользоваться китайскими устройствами. Одним из таких устройств является китайская система управления светом Jd211a1n5. Эта система имеет пять блоков радиокоммутаторов для подключения лам и светильников, которыми можно управлять посредством пульта.
Если сравнивать эту систему с nooLite, то эта система будет намного проще.
Эта простейшая система годится лучше всего для загородного дома или дачи. Ее основное достоинство перед системой nooLite — это цена. Например, начальная цена за набор компонентов nooLite начинается с 225 долларов. Систему управления светом Jd211a1n5 можно приобрести за 25 долларов. Исходя из такого ценообразования, если вам не нужна продвинутая система управления светом, то Jd211a1n5 будет идеальным вариантом. Теперь вернемся к системе Jd211a1n5 и опишем ее характеристики:
- Имеет 15 каналов;
- Работает на дистанции 100 метров;
- Батарея в пульте работает один год;
- Блоки радиокоммутаторов подключаются к сети 80V-245V 50/60Hz;
- Контроль светом с помощью алфавитных кнопок «A.B.C.D.E.F.G»;
- Небольшой размер радиокоммутаторов 51 мм на 38 мм позволяет их крепить в разных местах.
Схема подключения реле Jd211a1n5 имеет такой вид.
На схеме видно, что мы можем подключить блок реле к сети 220 В параллельно с обычным переключателем света.
Такое подключение системы делает систему Jd211a1n5 более универсальной.
Из рассмотренной главы становится ясно, что Jd211a1n5 может предоставить очень простое и недорогое дистанционное управление освещением в вашем доме или квартире, которое можно собрать своими руками.
Контроллер дистанционного управления
Еще его называют «свитчер» с пультом — помимо управления с пульта, этот прибор коммутирует нагрузки в разных последовательностях при управлении с обычного выключателя. Рассчитан на подключение от двух до четырех нагрузок ( зависит от модели контроллера). Подобные устройства используются в современных люстрах с множеством комбинаций горящих ламп (зачастую не имеют управления с пульта).
Данное устройство, по сути совмещает в себе два узла: переключатель режимов («свитчер») и собственно устройство дистанционного управления. Наличие первого, на мой взгляд, сильно ограничивает функциональность прибора.
Почему переключатель режимов негативно сказывается на практичности? Все просто: в первую очередь весь контроллер — это устройство коммутации нескольких групп освещения при помощи обычного выключателя, а радиоуправление — вторичная функция, бонус. Другими словами, прибор включается последовательно с обычным выключателем и не рассчитан на прямое подключение или равнозначное управление как с пульта, так и с выключателя.
Если устройство подключить напрямую, без выключателя, то при подаче электричества первая группа света будет включена автоматически. Выключить свет можно будет только с пульта. То есть при отключении и последующей подаче электроэнергии — первая группа ламп будет включена, без ведома хозяина. Это очень важный момент — освещение будет зависеть от перебоев с электричеством. Вы приходите домой, а честно выключенный свет горит без вашего ведома.
При использовании этого решения, ни о каком качественном использовании не может быть и речи! Данное устройство нужно подключать последовательно с выключателем и пульт д/у использовать только при замкнутых контактах механического выключателя. О надежном включении можно говорить только тогда, когда с пульта можно всегда включить свет и не боятся, что он случайно включится от проблем с электроэнергией. По-настоящему качественным можно считать такое решение, когда свет управляется равнозначно с обычного выключателя и с пульта, без ложных включений. Ведь пульт управления всегда может потеряться.
По всему изложенному можно вынести вердикт: контроллер дистанционного управления приемлем лишь в люстрах с несколькими группами ламп, которыми нужно управлять одной клавишей выключателя. Для громкого названия «умный дом» — устройство слишком «глупое»!
Выбор устройства и его разновидность
Хорошее освещение является залогом нашего здорового зрения
Поэтому к выбору выключателей, будь то дистанционные устройства или обычные, нужно подходить с крайней осторожностью и внимательностью. Для частных двухэтажных домов хорошо подойдут дистанционные выключатели
Выключатели с пультом управления будут наиболее удобны в спальнях, где вы ляжете и сможете спокойно управлять освещением, зная, что пульт находится всегда в одном месте.
Для залов и гостиных наиболее удобными и рекомендуемыми будут беспроводные дистанционные устройства. Так же они удобны в использовании на участке, например, в беседке. Выключатели с пультом, все же подходят больше для домов или масштабных квартир с несколькими комнатами.
-
То, без чего нельзя обойтись в электросистеме
-
Электрические розетки
-
Моментный двигатель: принцип работы, основные характеристики и преимущества
Какие же выключатели все-таки лучше? С пультом, беспроводные, с датчиком движения или же реагирующие на звук? Определенного ответа на данный вопрос нет. Как говорится, на вкус и цвет… Каждый прибор дистанционного управления по-своему хорош. У каждого есть свои плюсы и минусы. Также каждый хорош в своем применении, если определить его в подходящее для него место.
У нас есть множество фирм по продаже дистанционных выключателей, и у каждой индивидуальные особенности товара. Большей популярностью пользуется белорусская со своими выключателями Сапфир. Товар данной фирмы исключительно белого цвета. Устройства способны регулировать яркость, что способствует долгому использованию ламп.
Главной новинкой функций товара является способность периодического включения и выключения, что создает эффект присутствия хозяев в доме. Это очень хорошая функция для тех, кто часто бывает в длительном отъезде!
Инфракрасное и радиоволновое управление светом с пульта
Пульты ДУ различаются по принципу действию. Основу ассортимента составляют системы, в которых сигнал передается на контроллер на определенной радиочастоте. Реже встречаются инфракрасные выключатели.
Светильники Как выбрать светодиодную люстру
95926.06.2022
Пульты с инфракрасным управлением просты и удобны в использовании, но они действуют на ограниченной дистанции – до 10 м. Для их работы требуется точное наведение на приемник сигнала и обеспечение прямой видимости светового источника. Пульт нужно навести на блок и нажать необходимую кнопку, после этого команда запишется в память. Устройства данного типа чаще всего используют для управления освещением на автомобильных стоянках, складах, общественных территориях.
Принцип действия ИК-датчиков:
- модуль управления получает инфракрасный сигнал;
- устройство преобразует сигнал в радиоволновой и направляет его на контроллер.
Пульт с инфракрасным управлением действует на расстоянии до 10 м
Радиочастотное управление имеет больше преимуществ:
- большой радиус действия (от 100 м);
- возможность управления освещением со смартфона и другой техники;
- установка усилителей сигнала и ретрансляторов;
- регулировка интенсивности и яркости освещения;
- возможность переключения света вручную.
Радиосигналы поступают на контроллер, настроенный на определенную частоту. В процессе обмена командами используются специальные коды. Радиовыключатели подходят для управления отдельными светильниками и целыми группами. Взаимодействие датчиков со светильниками обеспечивается посредством силовых блоков, подключенных к сети 220 вольт и нагрузке.
Пульт радиочастотного управления позволяет беспрепятственно управлять освещением на больших расстояниях – 100 м и более
Недостатки
Какие недостатки есть у импульсных реле? Некоторые модели
отдельных производителей чувствительны к перепадам напряжения.
Чем это чревато? А тем, что свет на некоторых лампах у вас будет включаться и выключаться самопроизвольно при нестабильном напряжении.
Еще многих раздражает постоянное клацанье и щелчки при работе реле. Особенно этим грешат эл.механические разновидности. Они состоят из рычажной и контактной системы, катушки, плюс пружины.
Отличить их можно по рычагу с лицевой стороны. С его
помощью реле вручную переводится из одного положения в другое.
В электронные встроена плата с микроконтроллером. В них
клацать особо нечему, и они менее шумны.
Чтобы было меньше проблем, выбирайте реле от известных и давно зарекомендовавших себя брендов. Таких как — ABB (E-290), Schneider Electric (Acti 9iTL), F&F (Biss) или отечественный Меандр (РИО-1 и РИО-2).
У ABB очень большой выбор по добавлению к основной модели E290 всяких накладок и дополнительных «плюшек».
У Меандр РИО-2 есть полезная функция для работы с обычными одноклавишными выключателями.
Для этого данную релюшку нужно перевести в режим №2 и к каждому из входов Y, Y1 и Y2 подключить свой выключатель света (всего 3шт).
В итоге вы получите режим работы перекрестных выключателей на основе обычных одноклавишников. При нажатии любого из них (вкл или выкл), будет изменяться выход и переключаться контакты на самом реле, зажигая или гася лампочку.
Немного философии
Безусловно, управлять светом не вставая с дивана — интересно и увлекательно… первые минуты использования. На
практике же очень скоро выясняется, что в большинстве случаев это ненужная функция и ей никто не пользуется.
Существуют редкие случаи, когда дистанционное управление светом действительно актуально и приемлемо. Поэтому
не стоит привязывать к пульту всю свою жизнь. Задумайтесь: если за нас все будут делать машины — что же
останется нам? Лежать и тухнуть на диване… с пультом управления от всего… Здравый же смысл говорит: не нужно
совершенствовать то, что и так отлично работает — обычный настенный выключатель! Собственно на этом все.
<?php echo rating_bar(’34id’,5); ?>
Общая схема подключения системы дистанционного управления освещением
выглядит следующим образом
На схеме, цвета проводников соответствуют цветовой маркировке проводов приемника UNIEL.
В нашем случае, для реализации дистанционного управления светодиодной лентой с пульта схема подключения выглядит так:
Приступаем к подключению проводов по этой схеме.
В первую очередь подключаем все необходимые провода к блоку питания светодиодной ленты.
От приемника дистанционного пульта, берем черный крайний провод с маркировкой– «общая линия» и подключаем к клемме «N» – нулю на блоке питания, а белый провод с маркировкой – «Группа А», подключаем к клемме фазы – «L».
Подробнее о значении этих маркировок написано в моей статье – «Обозначение L и N в электрике»
Теперь переходим к подключению питающего кабеля. Как вы помните, мы решили подключится к кабелю, который идёт к группе розеток. Выключаем напряжение в электрощите и приступаем к монтажу.
Снимаем защитную внешнюю изоляцию с кабеля ровно на столько, чтобы удобно было выполнить подключение. Для большей надежности, было решено не разрывать кабель, а снять изоляцию и подготовить жилы следующим образом:
Напомню, питающий кабель состоит из трех жил:
Белая – Фаза
Бело-синяя – Ноль
Желто-зеленая – Заземление
Если вы не уверены в соответствии цветовой маркировки проводов у кабеля, вы сможете самостоятельно выявить фазу, ноль и заземление по следующей инструкции – здесь.
Белую жилу – фазу, мы соединяем с красным проводом с маркировкой «выкл» приемника дистанционного управления освещением, а бело-синюю жилу – ноль с оставшимся черным проводом.
Для надежности соединения, на эту пару проводов были надеты кабельные наконечники. После чего, соединения обжаты прессом.
Кроме этого соединения были затянуты контрольными винтовыми клеммами.
Затем все надежно заизолировано.
Осталось подсоединить желто-зеленый провод заземления к соответствующей клемме блока питания светодиодной ленты. Делаем это тоже без разрыва.
Благо винтовой зажим на блоке питания это позволяет.
Теперь можно проверить как работает управление светом с пульта. Если бы вместо блока питания светодиодной ленты мы подключили светильник – люстру или бра, они бы уже полноценно работали. А пока, включив подачу электричества, мы можем лишь наблюдать за работой блока питания по зеленому светодиодному индикатору.
Подробную инструкцию по установке светодиодной подсветки в нишу для штор, вы найдете здесь. Сейчас же я достаточно кратко опишу общий порядок действий подключения и установки светодиодной ленты.
Для подключения светодиодной ленты к блоку питания, прокладываем двухжильный кабель до места установки ленты. Одну из жил подключаем к клемме «V+» блока питания, а другую к клемме «V-». В нашем случае для подключения использован кабель ШВВП 2х0.5, синяя жила которого подключена к минусу «V-», а коричневая к плюсу «V+». Затем, в таком же порядке с другого конца подключается led лента.
Все оборудование после подключения выглядит примерно так:
Вот теперь установка полностью завершена и можно проверить как работает управление светом с пульта. Кнопка «А» на пульте это наша подсветка, нажав один раз освещение загорается, нажав еще – оно гаснет.
Держатель для пульта заказчик принципиально отказался куда-то устанавливать, решил, что ему будет удобнее если пульт управления будет просто лежать на журнальном столе.
На этом подключение завершено, теперь можно управлять светодиодной подсветкой ниши для штор с пульта, включая или выключая её, когда это требуется. При этом режимы работы других групп освещения, как и остальной электросети квартиры никак не изменились. И это всего за 859 рулей (стоимость комплекта дистанционного управления светом с пульта).
Согласитесь, очень удачное решение и это далеко не единственный возможный способ применения систем управления светом с ПДУ. При желании, можно сделать управление с пульта всем светом в квартире, а кроме того вы сможете закрывать шторы или жалюзи, включать музыку или вентиляцию и многое другое, благо моделей систем дистанционного управления масса, с различными возможностями и характеристиками.
Как вообще сделать освещение в квартире «умным»?
Существует несколько способов сделать свет в квартире или доме умным. На этапе проектирования будущего жилья или при капитальном ремонте подойдет любой вариант ниже.
В условиях уже существующего ремонта, уложенной проводки и купленных светильников тоже можно выкрутиться.
Купить умные светильники…
Такой вариант подойдет лишь тем, кто только планирует глобальное обновление интерьера в своем жилище. Из явных минусов решения – небольшой ассортимент подходящих гаджетов и их цена.
Кроме этого обычные выключатели света будут обесточивать такие светильники, лишая их умных функций. Придется менять и их.
Купить потолочный светильник Yeelight – 5527 руб.Купить диодную лампу Yeelight – 7143 руб.
либо оснастить обычные лампы умными патронами
Специальные «переходники» помогут превратить любую лампочку или светильник в умный. Просто устанавливаем его в стандартный патрон осветителя и вкручиваем любую лампочку. Получается умный осветительный прибор.
К сожалению, такой способ подойдет только для осветительных приборов, в которые устанавливаются лампочки. Диодные светильники в пролете.
На каждый патрон придется устанавливать по переходнику, что может быть накладно. Не в каждый осветительный прибор влезет такое приспособление.
Ну и не забывайте, что при отключении света через обычный выключатель, умный патрон лишается всех возможностей.
Купить умный патрон для лампочки Koogeek: 1431 руб.Купить умный патрон Sonoff: 808 руб.
либо установить умные лампы
Вместо так называемых переходников можно сразу закупиться умными лампочками.
Диодные светильники опять в пролете, несколько умных лампочек в одном светильнике придется связывать в приложении для удобного управления.
Лампочки хоть и работают долго, но их ресурс гораздо меньше, чем у тех же умных патронов или выключателей, а при выключении света обычным выключателем, обесточенная умная лампочка перестает быть умной.
Купить умную лампочку Koogeek: 1512 руб.Купить умную лампочку Yeelight: 1096 руб.

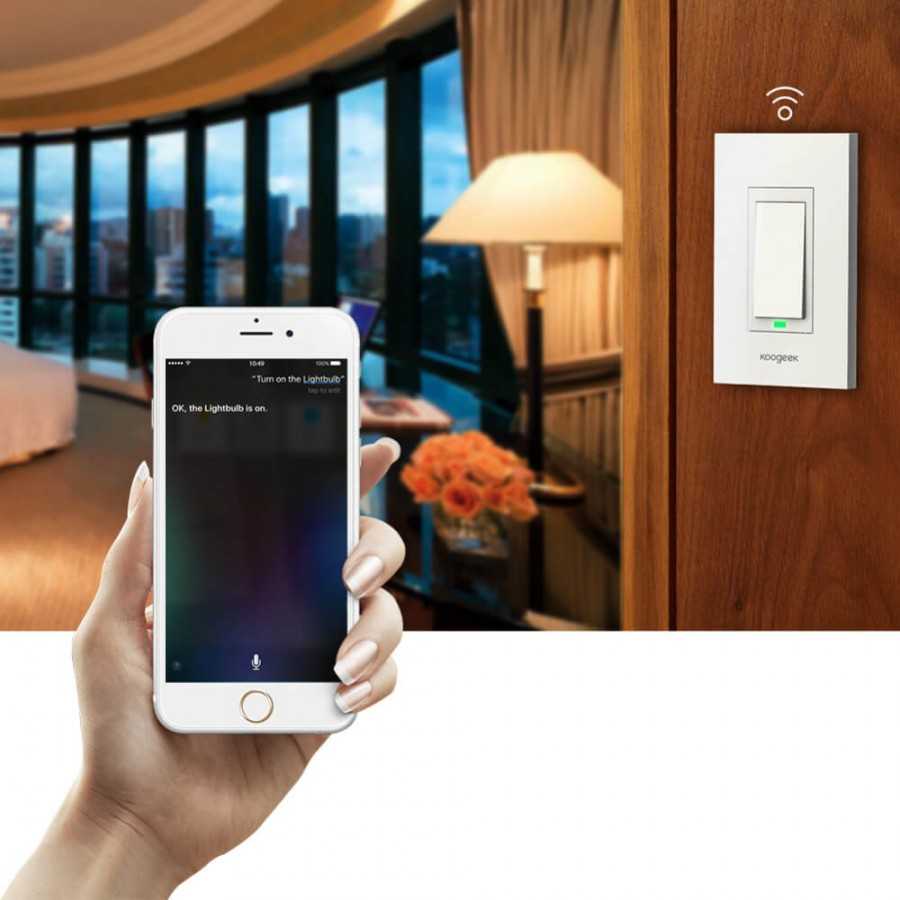

…либо установить умные выключатели
Самое верное и правильное решение.
С обычными выключателями для управления умными светильниками, лампочками или патронами придется использовать приложения или пульты дистанционного управления. При размыкании фазы обычным выключателем умные девайсы просто отключаются и перестают принимать команды.
Если же установить в помещении умные выключатели, то управлять ими можно будет всегда, ведь на них всегда будет подаваться напряжение для питания.
В дальнейшем при расширении умного дома можно будет оснащать его и умными светильниками, и лампочками, и патронами, расширяя возможности без потери функционала.
Начинать нужно именно с выключателей.
При этом, если выбирать между лампочками с ограниченным ресурсом работы, патронами, которые подойдут не везде, и выключателями. Выбор в пользу последних очевиден, при этом цены на все гаджеты примерно сопоставимы.
Выбор системы управления на расстоянии
При подборе аппарата с ДУ необходимо обратить внимание на ряд факторов. Следует проверить, соответствует ли мощность силового блока аналогичному показателю осветительного прибора, а также требуемому для питания выключателя напряжению
Последнее должно совпадать с количеством вольт в сети, к которой планируется подключать дистанционное устройство.
Желательно также оценить необходимость дополнительных функций, которыми часто оснащаются модели: с одной стороны, они заметно расширяют сферу применения прибора, с другой – в конкретных ситуациях они часто остаются невостребованными.
Наконец, определенное значение имеет дизайн приспособления, его форма, цвет, размеры, наличие дополнительной подсветки, другие факторы.
Как выбрать исполнительный блок
Связь между приборами различных модификаций может осуществляться по разным протоколам. Совместная работа радиовыключателя и пульта возможна только при их совместимости, что зависит от производителя и серии продукта.
Нагрузка
Подбор силового блока производится в зависимости от характера нагрузки. Мощность прибора, указываемая как максимальная, соответствует нагрузке от лампочек накаливания и галогенных на 220 В. Для источников света, подключаемых через трансформатор, используют понижающий коэффициент:
- 0,7 — для низковольтных «галогенок»;
- 0,5 — для люминесцентных ламп.
Труднее определить реальную нагрузку от энергосберегающих ламп, в силу их большого стартового тока. Простой метод, не исключающий перегрузку и спекание контактов — сделать трехкратный запас по мощности. Гарантированный способ защиты от неприятностей — применение специального модуля, предназначенного для работы с LED и энергосберегающими лампами, или с возможностью подсоединения внешнего реле мощности.
Размещение
Допустимая коммутируемая мощность блоков связана с их габаритами. Радиореле для нагрузки в 200–300 Вт свободно уместится во многих светильниках — по размерам оно не больше спичечного коробка. Модули, рассчитанные на 3–5 кВт, оснащаются радиаторами охлаждения и значительно больше по размерам, но имеют плоскую компоновку и легко прячутся в пространстве за панелями.
Отдельные серии приборов выпускаются в REG-корпусах для закрепления на DIN-рейках с возможным подсоединением внешней антенны. Для работы во влажных условиях предназначены приемные блоки с повышенной защитой (IP65).
Кроме команд от пультов, силовые модули способны работать от сигналов с датчиков освещения и движения, оснащенных радиоканалом. Производители оборудования для дистанционного управления светом предлагают и готовые наборы с типовыми решениями, упрощающими выбор подходящих устройств. Самый элементарный вариант — втыкаемый в розетку радиоадаптер, вообще не требующий монтажа.
