Виды розеток электрических. рекомендации по выбору

Классификация электророзеток

Сила тока и мощность розетки

Электрическая розетка имеет незамысловатое строение, однако за последние годы число моделей и классов подобных устройств значительно выросло. Достаточно ознакомиться с основными разновидностями механизма, чтобы подобрать наиболее подходящий вариант.

По напряжению и току

Технические характеристики – важнейшие показатели, которые следует учитывать при выборе. Просчитывают необходимое напряжение и силу тока. По первому значению различают розетки:

однофазные на 220-240 В – стандартный вариант на территории РФ и некоторых бывших союзных республик;
однофазные на 100-127 В – США, Япония;
трехфазные на 380 В – чаще устанавливают на производстве.

Помимо напряжения учитывают номинальную пропускную способность – силу тока, которую может пропускать устройство длительное время. Стандартные розетки рассчитаны на 10-16 А. Для приборов повышенной мощности (бытовых нагревателей, электрических плит, других подобных) необходимо значение 32 А и выше. Такие точки питания называются силовыми: отличаются габаритами, более термоустойчивыми материалами, плотностью контактов, ценой.

По типу монтажа

Накладная и встраиваемая розетка

Электророзетки могут устанавливаться двумя разными способами – внутри стены (другой поверхности) и снаружи. Розетка внутренняя требует специального отверстия в поверхности: подрозетник штробят, вырезают в панелях. После установки такое устройство оказывается почти незаметным – максимально вровень с поверхностью.

Накладная закрытая розетка подходит для открытого монтажа. Крепится непосредственно к стене на рейки, не требуется подрозетник. Их часто используют на улице. Внешняя точка питания подходит для гаражей, помещений технического назначения, бытовок – мест, где эстетическая составляющая интерьера не главное.

Степень защиты IP

Таблица степеней защиты

В последних моделях одинарных и многогнездных розеток появилась дополнительная опция – защита IP. Техническая характеристика указывает на защищенность устройства от попадания влаги, пыли, мусора

Обращать внимание на показатель необходимо, если точку питания нужно установить в помещении с «экстремальными» условиями или на улице. Часто встречаются следующие значения:

20 – обычные условия пользования, отопление зимой;
21, 22 – хорошо переносят низкие температуры (не требуется дополнительное отопление);
43, 44 – помещения с высокой влажностью, места рядом с водой;
54, 55 – самые защищенные, допустима установка на улице.

Данные варианты удовлетворяют обычным требованиям при строительстве дома, дачи. Найти устройства с более высокими значениями сложно, редко возникает такая необходимость.

Количество гнезд в одном корпусе

Тройная, двойная и одинарная розетка

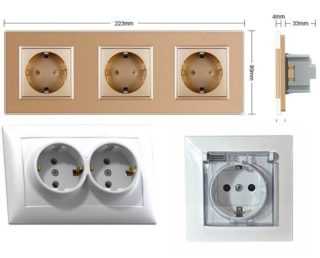

Для удобства в один корпус встраивают несколько точек питания. Если устанавливают две и более розеток, конструкцию называют розеточным блоком. Помимо этого устанавливают дополнительные точки соединения – интернета, USB, телевидения, другие. Стандартные варианты розеток в блоках:

одинарная;
двойные;
тройные.

Процесс подключения

Перед описанием нюансов по каждой из схем подключения розеток, остановимся на общем случае монтажа самих контактов проводов в зажимы механизма. Сам процесс подключения механизма розетки будет выглядеть следующим образом:

в стену розетку следует подсоединять через подрозетник, причем питающие провода выводятся в закрепленном подрозетнике через заглушки с удобной стороны;
концы проводов зачищаются от изоляционного материала на длину около 1-1,5 см.;
оголенные концы провода помещаются в зажимы механизма;
при наличии контура заземления, его провод следует крепить строго к клеммам заземления. В ситуации, когда электромонтаж проводки делали профессионалы или опытные люди, контур заземления будет отличаться по цвету от остальной проводки. Он будет иметь зелено-желтый цвет;
затем кабели подключаются в клеммы одним из способов, либо через винтовую фиксацию, либо через закрепление при помощи безвинтовой клипсы-зажима;
крепится механизм розетки одним из способов, либо при помощи винтового соединения к стене или подрозетнику, либо при помощи распорной лапки;
после правильного и качественного подключения, можно устанавливать рамку и лицевую панель розетки;
процесс окончен, остается только этап проверки правильности соединения контактов, и розетку можно эксплуатировать. Проверку следует проводить прибором или отверткой индикатором.

Всю работу проделать не трудно, и можно сделать подключение розетки своими руками без привлечения мастера. Теперь рассмотрим нюансы.

Подключение розетки к питанию

Технические требования

Розетки скрытой установки монтируются согласно правилам, которые регулируют электромонтажные работы. Ниже приведен перечень таких инструкций:

На каждые шесть квадратных метров помещения должно приходиться не более одной розетки.
В помещениях коридорного типа норматив сокращается до одной розетки на каждые десять квадратных метров.

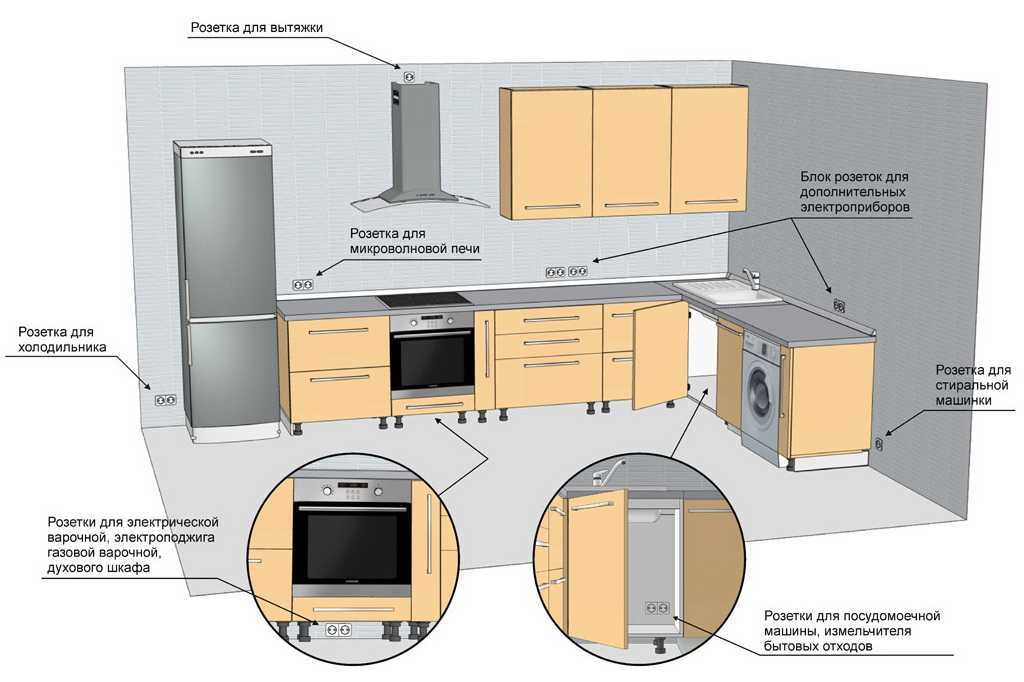

Для кухни нормативы менее жесткие, поскольку в таком помещении эксплуатируется большое количество электробытовой техники. Для восьмиметровой кухни максимальное количество разъемов – четыре. Мощность трех розеток не должна превышать шести ампер. Для четвертой розетки с заземлением норма расширена до десяти ампер.
Для кухни большего размера допустима установка четырех 6-амперных разъемов и одного заземленного 25-амперного разъема для электроплиты.
Устройства должны быть защищены от проникновения пыли и влаги. Оптимальный уровень защищенности – IP22 или IP44.

При установке скрытых розеток необходимо придерживаться следующих правил:

Если проводка скрытая, то и розетки должны быть скрытыми. Верно и обратное: для открытой проводки подходит только открытая фурнитура.
Необходимо учитывать следующие рабочие характеристики: рабочий номинал разъема, величину тока, тип тока, уровень напряжения.
Большое значение имеет наличие или отсутствие заземляющего контура.
Класс защиты выбирается в зависимости от обстоятельств, в которых планируется эксплуатация устройства. В помещениях, подверженных повышенному запылению и увлажнению, нужно предусмотреть дополнительную защиту для разъемов.
Материал, из которого изготовлена розетка, должен быть негорючим.

Установка штепсельной розетки

Несмотря на видимую простоту, установка штепсельной розетки вызывает ряд трудностей у новичков. Во избежание ошибок необходимо знать требования ГОСТ, правила установки и иметь перед глазами инструкцию по монтажу. Рассмотрим эти моменты подробнее.

Основные требования и нормы:

одна розетка на 6 кв. м помещения (для коридора — одна на 10 кв. м);
на кухне — от трех и более розеток на ток 6 А, а также одна на 10А с заземляющим контактом (условие актуально для площади до 8 кв. м);
для кухни более 8 кв. м необходимо от четырех и более розеток на 6А;
при наличии электроплиты необходима установка розетки на 25А.
при наличии электродуховки – 16А.

Правила установки штепсельных розеток:

высота — от 0,3 до 0,8 м от уровня пола;
при наличии заземления расстояние от газовой трубы до изделия — более 0,5 м;
если в доме есть дети, рекомендуется установка розеток на максимальной высоте (в пределах допустимого уровня);
при установке одно- или двухместных розеток применяется пластмассовый или металлический корпус (резерв провода — от пяти до шести сантиметров);
при подключении параллельно нескольких розеток применяется схема «шлейф» или индивидуальное подключение;
в случае установки двух и более розеток рекомендуется использовать соединяющиеся друг с другом короба.
расстояние розетки до дверного проема в ванной — от 0,6 м и более.

Процесс установки штепсельной розетки встроенного типа:

Выключите автомат, через который идет питание на квартиру.
Определитесь с местом размещения изделия и нанесите разметку.
Сделайте отверстия с помощью сверла (специальной насадки) и электродрели. Выдолбите проем.
Установите специальную коробку в отверстие и закрепите ее, оставив место для ввода проводов. Используйте для фиксации гипсовый клей или раствор штукатурки.
Протяните провода через специальное отверстие.
Замажьте отверстия имеющимся раствором.
Дождитесь застывания раствора (10-15 минут).
Удалите лишний раствор около подрозетника.
Закрепите провод скобой или хомутом.
Зачистите края провода по 10-15 мм.
Подключите к колодке ноль, фазу и землю (если она предусмотрена).
Зафиксируйте провода, а лишнюю часть спрячьте.
Закрепите колодку в коробке для розетки с помощью винтов и раздвигающихся ламелей.
Как устанавливать розетки в гипсокартон https://elektrikexpert.ru/ustanovka-rozetok-v-gipsokarton.html.

При наличии розетки наружного типа алгоритм действий проще:

Отключите питание сети.
Сделайте отметки на стене под размеры изделия.
Снимите крышку с корпуса.
Прикрутите основную часть к стенке. Для надежности продолжите между стеной и розеткой кусок паронита или гипсолита.
Подключите провода и спрячьте их в короб.

Как видно из примера, монтаж штепсельной розетки прост и не занимает много времени.

Зная, что такое штепсельная розетка, в чем ее особенности и виды, вы сможете выбрать подходящую модель и установить ее без привлечения электриков.

Главное — быть внимательным во время монтажа и не торопиться с подключением.

Виды и размеры

Классификация производится по типу установки, числу входов, виду разъемов, монтажу.

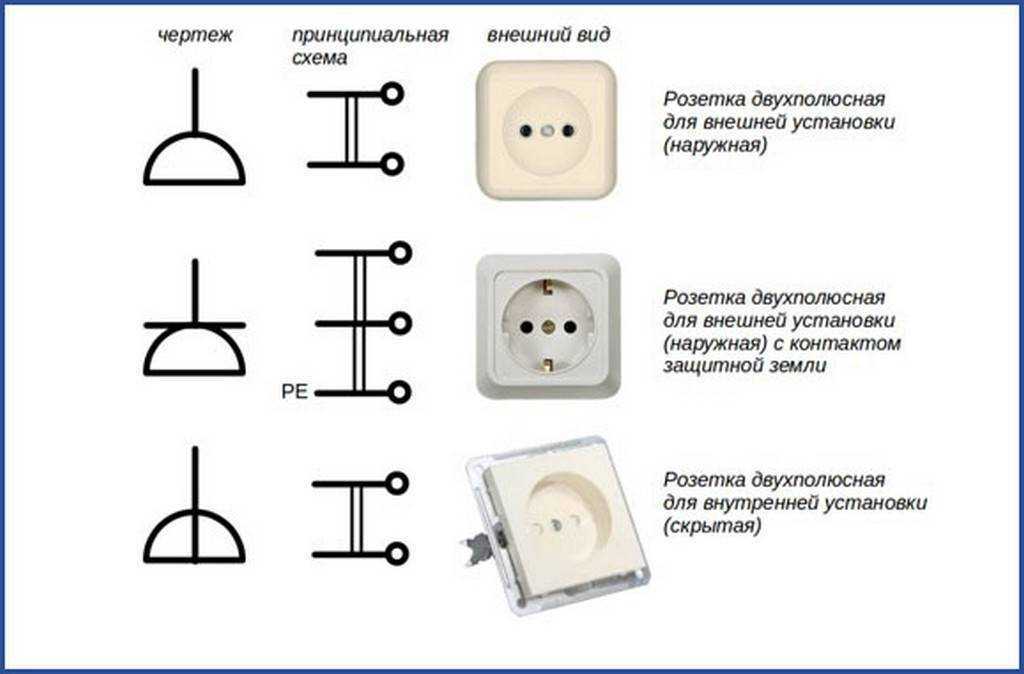

По типу монтажа выделяют внутренние и внешние розетки. Внутренние устанавливаются вместе с контактами и коробкой в стену, что удобно для пользователей. Устанавливаются только на скрытой проводке. Внешние (накладные) используются для наружной проводки и монтируются поверх стены. Процесс монтажа прост, но такие устройства могут быть неудобны в быту.

По числу полюсов выделяют однополюсные, двухполюсные, трехполюсные и четырехполюсные розетки. В России преимущественно используются двухполюсные устройства.

Внутренние

Монтаж розетки внутреннего типа сложен. Устанавливается напрямую в стену. Корпус – металлический или пластиковый подрозетник, закрепленный на стене на гипс или цементный клей. На подрозетник устанавливается колодка и затягивается винтами.

Утопленного типа

Часто используются в быту, так как выглядят эстетично. Для установки в стене делается специальная ниша, куда крепится монтажная коробка. Недостаток – устройство периодически приходится подкручивать, так как соединение может немного отходить. Для надежного закрепления используют винтовое крепление напрямую к коробке.

При установке прочно прикрепить концы жил к контактам, так как в этом месте чаще всего и происходит выгорание или искрение.

Внешние

Внешние (или накладные) розетки используются при прокладке в кабелях или трубах. Такой тип используется при невозможности прокладки скрытой проводки или в производственных помещениях, в которых необходим постоянный доступ. Внутренне розетки внешнего и утопленного типа практически не отличаются, разница только в виде монтажа. Наружные розетки могут быть дополнительно оборудованы электронным таймером, подсветкой, кнопочным выталкивателем вилки и другими нужными функциями.

С заземляющим контактом

В современных домах имеются новые требования к электрической проводке. Это обязательное наличие заземляющих контуров. Так как некоторые бытовые приборы являются металлическими электроустановками с большой мощностью. В отличие от традиционных устройств заземляющие розетки имеют 3 (для однофазной сети) или 5 (для трехфазной сети) контактов. В остальном конструкция отличий не имеет.

С защитным контактом

Используются также для нового типа проводки. В штепсельных розетках защитный контакт соединяется с заземляющим проводом. В конструкции устройства имеются специальные гнезда для приемки скобы защитного контакта.

Плюсы

Достоинства розеток основываются на типе расположения устройств.

Встраиваемые

Экономят пространство за счет малого выступа над поверхностью — к ним вплотную придвигается мебель, а межкомнатные двери не угрожают случайным сносом конструкции.
Эстетичны — вписываются в интерьер, доступны нестандартные модели рамок вплоть до индивидуальной отделки.
Повышенный срок службы фурнитуры за счет жесткой фиксации к несущим конструкциям.
Большинство устройств такого типа приспособлено для монтажа с заземлением, что подходит для новых квартир.

Наружные

Оптимальный вариант при наружной проводке.
Предполагают больший контроль влаго- и пожаробезопасности, чем встраиваемые аналоги.
Не требуют трудоемкого и пыльного штробления бетонных стен для кабелей и стаканов.
Возможность организовать термозащитную прокладку между поверхностью и устройством, отвечающую нормативам ПУЭ.

Переносные

Мобильны, разворачиваются в необходимом месте снаружи или внутри помещения.
Не нуждаются в монтаже.
Быстрое подключение — достаточно соединить с действующей розеткой или проводкой.
Не требуют привлечения электриков, с ними справится и человек, не имеющий представления о проводке.
Провод недостающей длины быстро заменяется без вмешательства в декор помещения.

Правила подключения электрических розеток

В современных розетках и выключателях провода подсоединяются путем зажима прямого оголенного от изоляции участка провода между винтом и контактной площадкой. Такой вид соединения не является оптимальным, так как площадь соприкосновения провода с контактной площадкой розетки будет определяться площадью тонкой линии касания провода.

Для увеличения площади контакта в несколько раз, если позволяет конструкция розетки, нужно конец провода свить в и расплющить его молотком на наковальне.

Особенно это актуально при формировании кольца многожильного провода, пропаянного припоем. Вместо молотка можно плоскостность придать надфилем, сточив немного кольцо в местах соприкосновения с контактами.

Линейное расширение от изменения температуры у разных металлов неодинаково. Особенно сильно меняет линейные размеры алюминий, далее по нисходящей, латунь, медь, железо.

Поэтому, без применения гроверов, которые изображены на фотографии, со временем контакт ухудшается и необходимо для его восстановления периодически подкручивать винты. Гровер выполняет эту работу за Вас автоматически.

Вот так должно быть выполнено идеальное резьбовое соединение проводов с контактами розетки.

Розетки с защитными шторками

Бывают розетки с защитными шторками, которые защищают от доступа внутрь, при этом позволяя втыкать электрическую вилку.

Отверстия таких розеток защищены специальными защитными шторками, открывающимися только при одновременном введении пары металлических контактных штырьков вилки в розетку. Защитные шторки бывают разные, одни открываются вверх, другие круговым движением вилки, третьи – только от определенного усилия и т. д.

Это защищает людей от поражения электрическим током, которое могло быть вызвано касанием контактных пластин через отверстия розетки, а также от возгарания, в следствии попадание внутрь посторонних предметов.

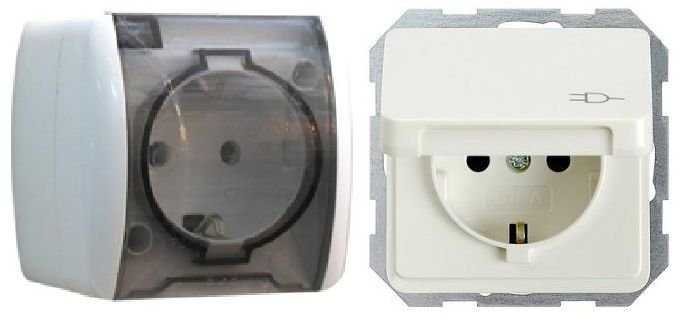

Влагозащищенные розетки

Влагозащещенные розетки с высокими показателями защиты IP от воды и пыли. Их можно устанавливать в ванных комнатах и на открытой или условно открытых местах на улице, например во дворе.

В одной из наших последних статей, мы подробно описали — Что такое Степень защиты IPхх, какие они бывают и что означают, обязательно прочитайте.

Эти данные должны быть указаны в инструкции (или на упаковке). Для работ на улице (газонокосилки, дрели) нужна розетка с высокой степенью защиты и с защитной крышечкой.

Розетки со встроенным УЗО

Так же существую розетки со встроенным Устройством Защитного Отключения (УЗО), такие розетки помогут вам спасти собственную жизнь в случаях, связанных с ударом током или внезапных возгораний, вызванных утечкой тока.

Розетки с выталкивателями

Такие предназначены для случаев, когда есть необходимость часто попеременно использовать электроприборы, в одной розетке. Чтоб процесс выдергивания вилки не требовал приложения постоянных усилий на таких розетках есть специальная кнопка, при нажатие на которую, вилка автоматически выталкивается из гнезд и достается свободно.

Розетка с таймером

Розетки с таймером будут удобны семьям с пожилыми людьми или детьми. На них можно запрограммировать включение электроустановочного изделия. Так можно включать, например, чайник. Вы можете регулировать время работы прибора, время его включения и т.д.

Розетка с дистанционным управлением

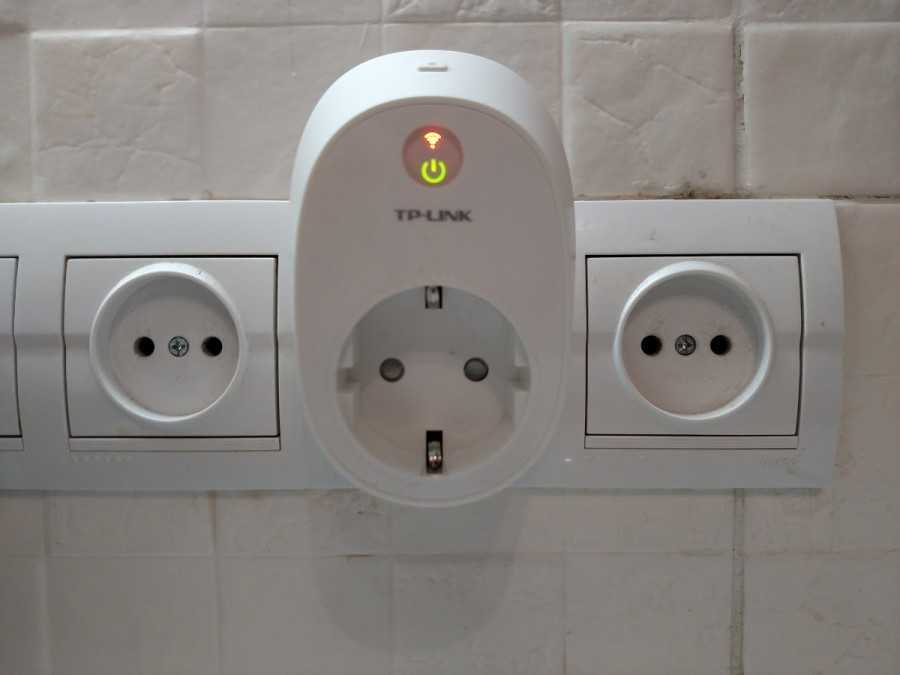

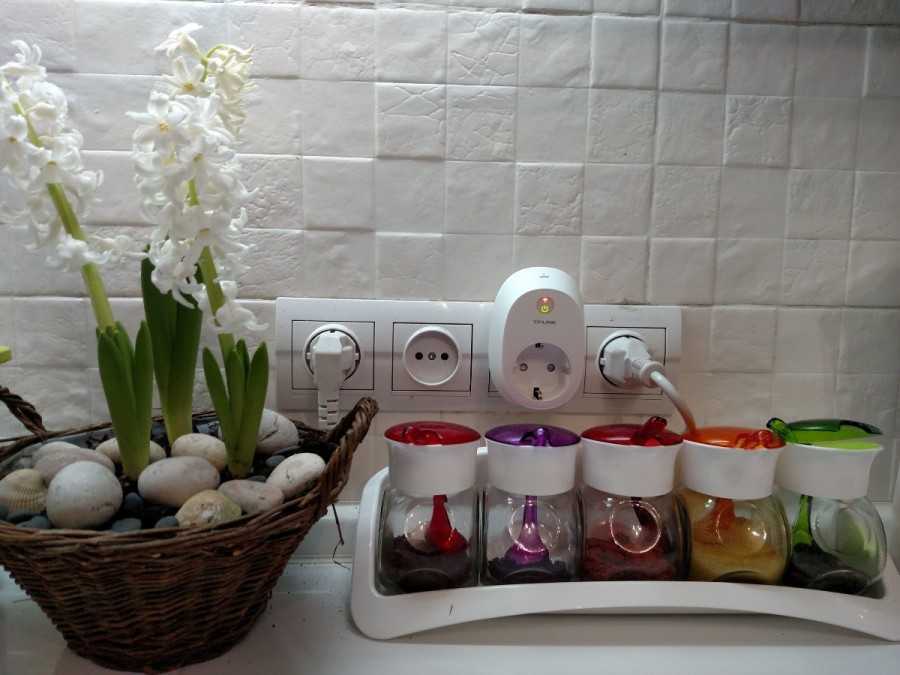

В последнее время, большую популярность и распространения стали получать розетки с дистанционным управлением. В частности GSM розетки, в которую устанавливаются SIM карты и управление идет удаленно, по сотовой сети.

Либо модели подключаемые к Wi-Fi квартиры и управляемые через приложение в телефоне или компьютере.

Эти модели могут работать как сами по себе, независимо, так и быть частью системы умного дома. Через приложение, вы можете настраивать графики работы розетки, время включение, продолжительность. Включать и выключать их, отслеживать параметры потребления электроприборов, подключенных к ней и многое другое.

Конструкция электрических розеток

Почти все современные модели этих устройств изготовлены по модульному принципу. Это значит, что рабочая часть у них одинакова, а декоративные накладки могут быть без усилий заменены на те, которые более соответствуют вкусам пользователей. Кроме того, модульные розетки могут использоваться для компактного размещения разъемов, которые применяются для подключения различных устройств: бытовых электроприборов, телевизионной антенны, стационарного телефона и т. д.

Виды розеток, блок розеток

Главными элементами любого штепсельного соединения являются электрические контакты, от материала и качества их изготовления зависит надежность и длительность эксплуатации устройства. В любой розетке присутствуют два вида контактов: гнезда, в которые вставляются штыри электрической вилки, а также контакты с зажимами винтового или клавишного типа, предназначенные для подсоединения проводов бытовой электросети.

Для изготовления декоративных внешних деталей применяют специальные пластмассы, которые отличаются высокими электроизоляционными свойствами, негорючестью и эстетической привлекательностью.

Материалом корпуса рабочей части служит высокопрочный пластик. Отечественные производители до сих пор выпускают розетки с керамической рабочей частью, что давно не делается в странах Западной Европы. Фарфор является очень хрупким материалом, поэтому стоит несколько раз подумать, прежде чем покупать такое устройство для своей квартиры.

Для обеспечения максимально качественного электрического соединения приемные гнезда оборудованы подпружиненными контактами, диаметр которых меньше, чем диаметр каждого из штырей вилки. Этим обеспечивается плотное их соединение и надежный электрический контакт.

Классификация розеток

Чаще всего применяются розетки утопленного типа. Они монтируются в стене, с которой поверхность корпуса находится на одном уровне или немного выступает. Одной ниши будет недостаточно. Там должен быть установлен подрозетник, в котором модель крепится винтами непосредственно к его корпусу или стальными лапами, разводимыми в стороны также с помощью резьбового соединения. Для установки в гипсокартоне применяется монтажная коробка другого типа, где ее крепление к листу имеет отличительные особенности. Под размеры установки розеток в листе вырезаются отверстия, в которых вставляются подрозетники с четырьмя винтами.

Внешняя розетка (накладная) крепится непосредственно на стену и предназначена для открытой проводки. Внутри оба типа изделий имеют аналогичные конструкции.

Количество полюсов у стандартной розетки обычно два. При этом есть еще контакт заземления. Он является важным элементом безопасности, которым нельзя пренебрегать. Особенно это касается помещений с повышенной влажностью, где кроме заземления должно быть установлено УЗО.

Для подключения трехфазных приборов применяются многополюсные розетки (до четырех). Контакты делаются круглыми и прямоугольными. Прижатие штырьков производится лепестками или пружинами. Последние более надежны, поскольку жесткость соединения стабильная, а износ минимальный. Лепестковые соединения в процессе эксплуатации становятся слабее и при вставке вилки она может искрить, что приводит к подгоранию контактов. Сейчас разработаны современные лепестковые конструкции, в которых соединение не разбалтывается при частом использовании.

В конструкции двойной розетки подключаются две штепсельные вилки. При этом применяется одна стандартная колодка, подходящая к одной монтажной коробке. Установочный размер под розетку двойного типа и ее схема подключения те же самые, что и у одинарной.

Существуют также тройные розетки или целые блоки. В них встраиваются выключатели, выходы для интернета, телефона, диммеры, дополнительная защита от удара током и др. Если розетка используется часто, нет смысла выдергивать и вставлять ее каждый раз. Для этого выбирается модель со встроенным выключателем.

Применяются розетки-удлинители, которые выглядят как обычные, а при необходимости они вынимаются из корпуса и переносятся вместе с проводом в нужное место.

Важно! Размеры розеток и выключателей должны подходить к установочным коробкам. При покупке их следует сразу подбирать, чтобы создать надежное соединение

Как выбрать и где купить

Изначально необходимо понимать, сколько и какие розетки должны быть установлены в помещении в настоящий момент и в перспективе. Этот этап становится ясным на моменте подготовки к строительству или ремонту. Специалисты также рекомендуют приобретать устройства с хорошими характеристиками в разрезе объема и расстояния передачи данных. Так, на сегодня актуальными являются Cat.5t и Cat.6 в связи с тем, что технологии в сегодняшнем мире развиваются очень стремительно.

Кроме установки информационных розеток стоит предусмотреть соответствующие по дизайну и функционалу электроустановочные компоненты:

розетки (для ТВ, с подсветкой, с таймером, с USB и др);
тип розеток (британский, для США, евровилка и др.);
выключатели (перекидной, с качающейся клавишей, реверсивный, светорегулятор, акустический и др.)

Здесь логично продумать, сколько розеток нужно для ПК. Стационарный компьютер потребует минимум пяти: для монитора, системного блока, интернета, МФУ, акустики, источника искусственного света и т.д. Лучше, если вся схема будет собрана в рамках одного дизайна: цвет, форма, обработка лицевой панели и рамки.

На что еще обратить внимание при покупке:

качество пластика (отсутствие химического запаха, прочность, эргономичность);
цветовая индикация для обозначения схемы сборки;
наличие инструкции по установке и др.

Какой фирмы лучше купить? На сегодня лучшие производители: Legrand, SchneiderElectric, Simon, ABB, Werkel. Популярность моделей объясняется сочетанием цены и качества, а также широким модельным рядом и дизайнерскими решениями, позволяющими использовать продукцию для различных условий. Однако популярность также набирают китайские и российские производители, создавая изделия под запросы современного покупателя.

Классификация по мощности потребителей

Разделение по разновидностям выполняется, исходя из суммарной мощности электрических приборов, которые можно к ним подключить, то есть потребителей.

Идеальный вариант — отдельная розетка под каждый прибор. Но чаще возникает потребность подключать сразу несколько. Сделать это поможет переносная розетка (иначе называется удлинитель, двоитель, двойник).

Узнать, какой мощностью должна обладать розетка для каждого отдельного предмета бытовой техники, поможет формула: мощность прибора разделить на напряжение. К полученному значению нужно добавить несколько Ампер для «запаса».

Советские конструкции имели мощность 6 и 10А, современные рассчитаны на 16А.

Существуют изделия, рассчитанные на большую мощность – 25А, 32А. В бытовых условиях используются крайне редко. Подключение происходит несъемным способом с помощью кабеля, поэтому называются кабельными розетками.

Многие виды данных устройств работают с током 220 Вольт и 50 Герц. Однако эти показатели меняются в зависимости от страны. Например, могут быть разными для Кении, Турции, Греции, Доминиканы, России, Туниса.

Дополнительные аксессуары и функции электрических розеток

Для обеспечения более высокой надежности, защищенности в условиях негативного воздействия окружающей среды или просто для создания удобства в эксплуатации некоторые виды розеток оснащаются дополнительными аксессуарами или набором функций.

С защитой от детей

Имеют в своем составе специальные шторки, которые закрывают электрические контакты и могут быть убраны только при подключении к розетке провода со стандартной вилкой.

С защитой от пыли или повышенной влажности

Оснащаются специальными крышками, которые надежно защищают контакты от воздействия внешней среды в период, когда устройство не используется. Защищенные розетки предназначены для установки на улице или в помещениях с повышенной влажностью, например, в ванных комнатах.

С подсветкой

В корпус таких устройств встроены специальные светодиодные маячки, которые позволяют легко найти место для подключения электроприбора в темноте, кроме того, огни этих светодиодов позволяют легче ориентироваться в темной комнате и могут создавать дополнительный уют вместо ночника.

Со встроенным устройством защитного отключения

Такие устройства могут стать чрезвычайно полезными в том случае, если не удается качественно заземлить корпус мощного электропотребителя, например, стиральной машины. Собственно говоря, существует два основных вида защиты от поражения электрическим током: защитное заземление и защитное отключение. Суть первого состоит в том, что при замыкании фазы на корпус электроприбора, ток по пути наименьшего сопротивления уходит в землю по специально предназначенному для этого проводу. Устройство защитного отключения, установленное в розетке, срабатывает при появлении тока утечки из-за повреждения изоляции, а также при возникновении короткого замыкания.

С таймером

Применение таких устройств позволяет не задумываться о том, все ли потребители отключены от сети. Таймер автоматически даст команду автоматике на отключение по истечении установленного времени.

Таким образом, если не обращать внимания на многочисленные типы электрических розеток, которые предназначены для использования в системах электроснабжения зарубежных стран, то выбрать подходящее устройство для установки в своей квартире не так уж и сложно.

Первое и главное требование – это соответствие максимально допустимого тока розетки мощности подключаемых к ней потребителей, а также качество всех элементов, которые входят в ее конструкцию

Если эти свойства удовлетворяют необходимым требованиям, стоит обратить внимание на условия эксплуатации устройства: наличие большого количества пыли или влаги (при установке его в ванной комнате, на улице или в ремонтной мастерской), доступность розетки для детей и, наконец, ее внешний вид, а также соответствие интерьеру помещения

Расчет сечения кабеля

Площади сечения провода указаны в соответствующем стандарте. Их значение зависит от силы тока, материала ТПЖ и условий монтажа. Стоит помнить, что при эксплуатации кабеля, используя его максимальные возможности, жилы будут нагреваться до высоких температур.

Если в одном лотке использовать несколько таких проводов, то при совместном нагреве величина допустимого значения тока уменьшится до 30%.

Для того чтобы правильно посчитать сечение кабеля для домашних магистралей, необходимо посчитать общую сумму значений тока всех приборов, находящихся в квартире.

Формула для расчета имеет вид – P/V, где

P – мощность приборов, которая указана в технических документах;
V – напряжение в сети в 220 В.

Площадь сечения считается в миллиметрах. Например, один квадратный миллиметр алюминиевого провода может пропускать 4-6 Ампер. У медного кабеля этот показатель в пределах 10 Ампер.

Образец расчета. Имеется прибор с мощностью 4кВт. Используя вышеуказанную формулу, можно найти силу тока. 4000 Вт/220В = 18,18 А. Для того, чтобы обеспечить питание этого прибора необходимо проложить кабели с медными нитями сечением 1,8 мм2.

Лучше всего использовать значение выше и умножить полученное число на 1,5. Так получается, что наиболее благоприятный вариант для запитки этого прибора – медный кабель с сечением 2 мм2. Если используется не медный, а алюминиевый кабель, то толщина провода должна быть в 2,5 раза больше.

В интернете есть специальные таблицы, по которым можно подобрать сечение кабеля, не применяя формулы. Использование таблиц сильно упрощает задачу по расчету необходимого сечения кабеля. Достаточно лишь знать значения токов всех электрических приборов. При проектировании скрытой проводки табличные значения нужно умножать на коэффициент равный 0,8.

Если способ монтажа открытый, то лучше использовать провод, имеющий сечение от 4 мм2, так будет надежнее. Также предпочтительнее выбирать изделия, обладающие высокой механической прочностью.

По характеристикам сечения кабель для ввода в дом должен быть на ступень выше, чем сечение кабеля для обслуживания уже установленных электрических приборов.

В целях экономии такой кабель можно использовать лишь для ввода в дом и подключить его к клеммнику, а уже через автоматы отвести линии необходимого сечения.

Согласно Правил устройства электроустановок 7.1.34 каждая линия рассчитывается отдельно, ориентируясь на конкретную нагрузку. Но есть варианты, которые применяются для всех жилых объектов и имеют стандартные размеры сечения.

Кабель ВВГнгLS 3х1,5 мм2 используют для монтажа электропроводки для сооружения линий освещения. Чтобы защитить линии, автомат ставят на 10А;
Провод ВВГнгLS 3х2,5 мм2 подходит для установки штепсельных розеток, автомат устанавливают на 16А;
Кабель ВВГнгLS 3х6 мм2 нужен для подключения бытовых приборов большой мощности. Автовыключатель ставят на 32А;
Провод ВВГнгLS 3х6 мм2 чаще всего применяют для ввода в квартиру или частный дом. Перед вводом лучше рассчитать реальную нагрузку. И так как мощность потребителей возрастает, то желательно взять кабель ВВГнгLS 3х10 мм2.

Виды электрических розеток в разных странах

Мало того что в разных странах бытовые сети имеют разное напряжение, во многих из них розетки имеют особую форму. Перед поездкой надо узнать, какой формы розетки в стране, чтобы купить соответствующий переходник. Они, конечно, есть там, но в незнакомом месте найти может быть непросто.

В нашей стране используются розетки Евростандарта

Во многих странах Европы розетки используются такие же, как у нас, вот только практически везде они с защитным заземлением. Розетки евростандарта используют в следующих странах:

Германия;
Испания;
Чехия;
Польша;
Болгария;
Бельгия;
Венгрия;
Литва;
Латвия;
Словения;
Швеция.

Тут никаких новостей: привычные для нас вилка с розеткой, никакие переходники не нужны. В других странах Европы электроустановочные изделия имеют свои собственные стандарты. Но в магазинах можно найти переходники на евростандарт, а в зданиях современной постройки зачастую установлены два вида розеток, так как используются приборы с вилками обоих видов.

Виды электрических розеток в разных странах

В некоторых странах Евросоюза установлены электророзетки другого вида. В основном у них в вилках по три штекера, соответственно в розетках по три отверстия. Штекер, к которому подведено защитное заземление, может быть той же формы что и фазные, или иметь другое сечение. В Италии в вилках три штекера (фаза, ноль и земля) — они имеют одинаковые размеры и форму и расположены в одну линию недалеко друг от друга, «земляной» штекер — средний. Такой тип розеток и вилок называется тип L.

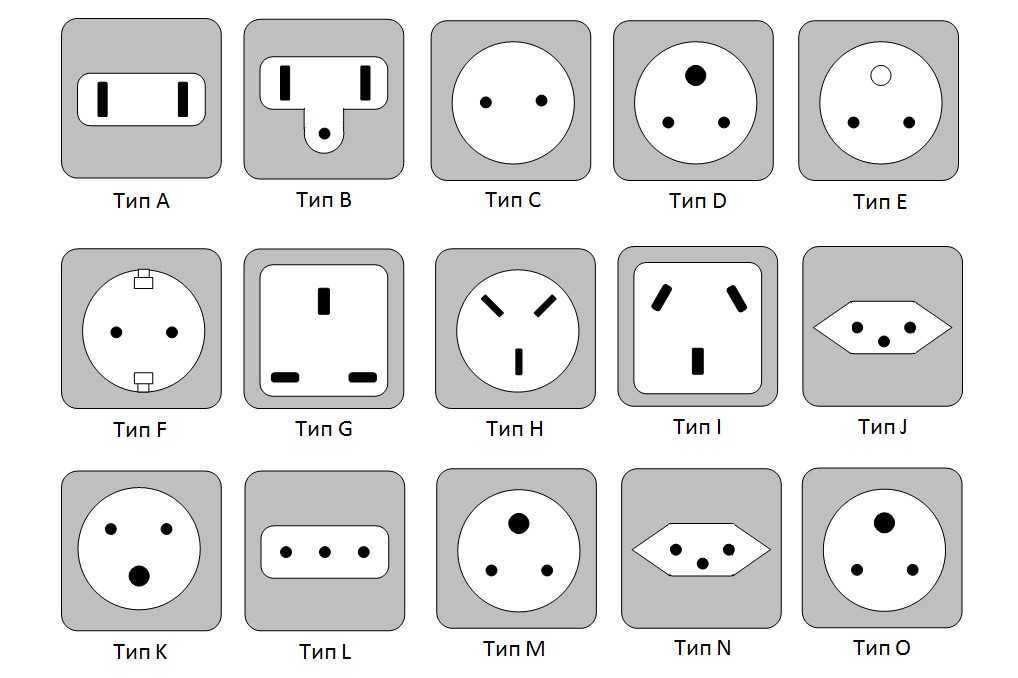

Разные типы электрических розеток в странах мира

В Швейцарии тоже три круглых штекера, но средний земляной расположен ниже и все три контакта образуют треугольник — это тип розетки N.

Похожая картина в Индии, но заземляющий контакт имеет большее сечение и расположен немного ниже чем у швейцарских розеток — треугольник получается равносторонний (тип К).

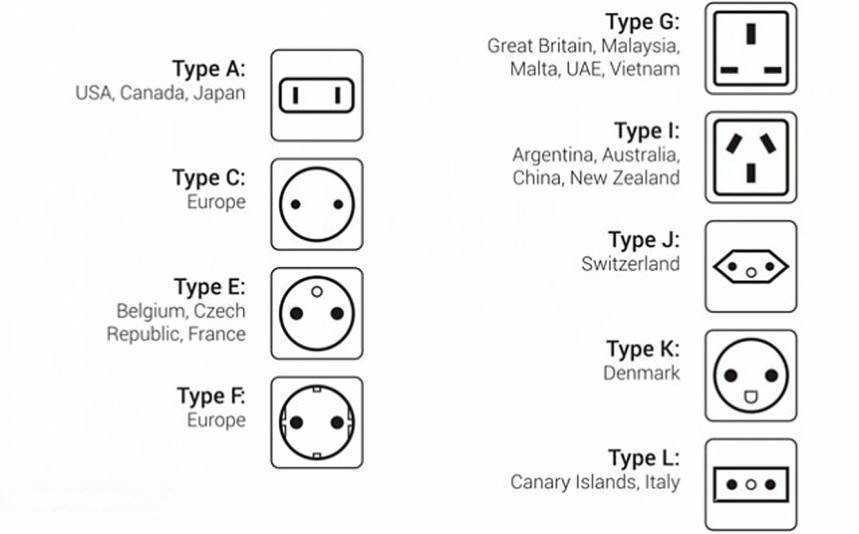

Типы электрических контактов в странах мира

В США, Канаде, Филиппинах, Таиланде и Японии, в вилках установлены прямоугольные штыри для фазных проводов и полукруглый для подключения защитного заземления. Расположены они на вершинах треугольника. В Великобритании штыри тоже прямоугольные, но они более толстые и имеют другую ориентацию в пространстве (тип G). Прямоугольные, но более тонкие штыри в Австралии, Новой Зеландии и Китае. Там розетки одинаковые, типа I.

Правила расположения розеток на кухне

Электрические розетки присутствуют в любой комнате дома, квартиры. Однако большинство бытовых электроприборов расположены на кухне, причем такие, которые постоянно должны быть включены в сеть, например, холодильник, электроплита, чайник и другие. Поэтому есть определенные правила установки розеток на кухне:

Не устанавливать розетки возле мойки и газовой плиты.
Так как кухня зачастую зона повышенной влажности, важно обеспечить водонепроницаемость электропроводки и контактов.
Во время электромонтажных работ не допускайте вмешательства в водопровод, газопровод, вентиляцию.
Для защиты розеток, расположенных вблизи рабочей поверхности кухонной мебели, от попадания внутрь воды и других жидкостей можно установить розетки со специальными крышками.
Для электрической плиты необходимо предусмотреть отдельный автомат в электрощите.

Способ установки

Розетки могут монтироваться в открытом виде или скрытом. В первом случае накладная коробка будет ставиться непосредственно на стену. Такой вариант подходит при наличии электропроводки открытого типа, что часто встречается в деревянных или влажных помещениях. Возможен монтаж и на улице.

Устройства скрытого типа предполагают необходимость предварительного обустройства ячейки внутри стены, куда будет закреплена конструкция. Место для подрозетника бурится дрелью с коронкой. Все провода располагаются в канале, который обустраивается штробированием стен. Чаще всего в жилых домах и квартирах мы сталкиваемся именно с этим решением.
