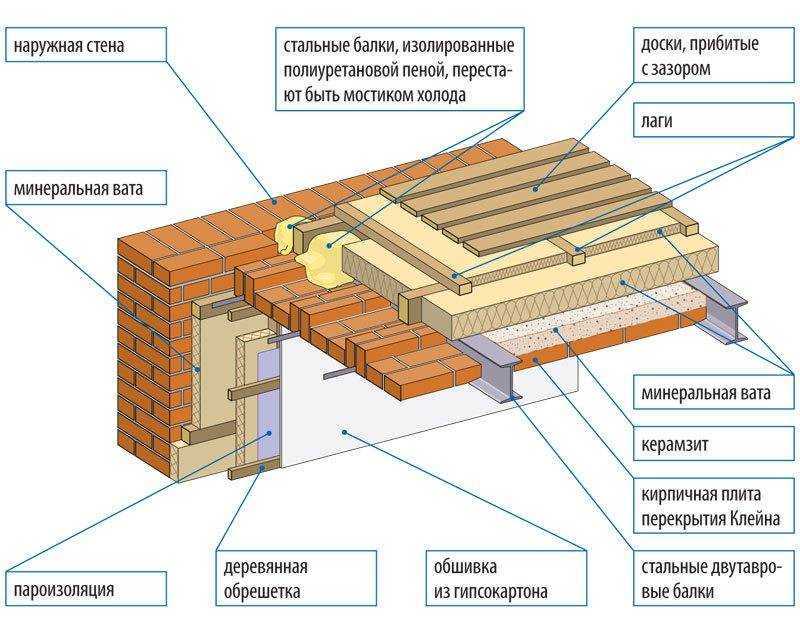

Утеплитель для пола в деревянном доме

Делаем теплый пол в деревянном доме

Деревянный дом построен, подключен к коммуникациям, но чего-то все равно не хватает для ощущения полного комфорта, тепла и уюта. Самое время задуматься о монтаже теплых полов. Особенно, если в вашей семье есть маленькие дети.

Выбираем систему теплых полов для деревянного дома:

Электричество, а точнее возможность короткого замыкания и пожара, один из злейших врагов древесины. Но электрические элементы теплого пола малогабаритны и не требуют устройства толстых тяжелых цементных стяжек или многослойных конструкции полов.
Водяной теплый пол наоборот – абсолютно безопасен. Но в силу меньшей по сравнению с электрическими теплыми полами своей удельной теплоемкости прогревает помещение гораздо слабее, ведь древесина имеет низкую теплопроводность.

И то и другое утверждения бесспорно правильны, но при правильных расчете и последующем монтаже теплых полов, а так же при соблюдении элементарных мер безопасности и водяные и электрические теплые полы прекрасно «уживаются» с деревянными домами.

А в результате, в дальнейшем, комбинируя или меняя системы теплых полов между собой получится, что сам вопрос какой теплый пол в деревянном доме сделать не столь уже и важен

Важно, что устраивать их можно как душе угодно, как на бетонных полах с устройством цементной стяжки, так и на деревянных полах со стяжкой и без нее

Водяной теплый пол в деревянном доме

В основе любого водяного теплого пола само собой применяется трубка, по которой течет нагретая жидкость, чаще всего это вода. Трубка крепится к полу и подключается к центральному отоплению или собственному отопительному котлу с насосом, которые «гоняют» сквозь всю систему нагретую жидкость.

Трубки бывают шовные, бесшовные, пластиковые, металлопластиковые, металлические и т.д. Перечислять все подряд смысла особого нет, поскольку сегодня это один материал, а через пол года появятся новинки. А вот сама технология их укладки по полу при этом уже вряд ли поменяется.

Для того, чтобы сделать водяной теплый пол, на сегодняшний день существует четыре основные системы крепления трубок к основанию:

Метод дедовский. Неудобный, но действенный. Хотя, если посчитать, вряд ли получится экономичнее остальных, разве что доступнее в плане распространенности крепежа. Закрепляем теплый пол тем, что есть под рукой. Например, теми же кронштейнами для крепления водопроводных труб к стенам. Конечно крайне неудобно, долго, ресурсозатратно и топорно

Но, тем не менее, смекалку никто не отменял, делать это никто не мешает, да и под стяжкой уже все равно не будет видно, и потому неважно

«Rail» – Рейл, он же рэйл, он же в переводе с английского «Рельса». Это именно в буквальном смысле пластиковая рельса с направляющими, которая крепится своим клейким основанием к разложенному по полу теплоизолирующему материалу. Производится такой крепеж длинами от 20 см. до 3 метров. После установки этих направляющих устройств на плоскости пола в пазы защелкиваются пластиковые трубки теплого пола.

«Tacker» – В этой системе трубки теплого пола крепятся к подстилающему, идущему в комплекте теплоизоляционному материалу, специальными пластиковыми скобами. Подстилающий теплоотражающий материал производится в рулонах шириной 1 метр и толщиной 20,30 или 50 мм.

«Profil» – Все больше и больше набирающий популярность сегодня вид крепления трубок теплого пола. На пол укладывается слой теплоизоляции, на котором сверху раскладываются листы со специальными «грибками» высотой 20 мм. И трубу укладывают между этими бобышками, куда она входит со щелчком, держится крепко и уже не выскакивает из этих пазов.

В зависимости от предполагаемой нагрузки полы системы «Profil» могут быть устроены 4 способами:

Общей толщиной 50 мм. Слой теплоизоляции толщиной 30 мм. + пластик с бобышками толщиной 20 мм. Размеры фабричных пенополистирольных листов при этом равен 0,8×1,4 м.;

Общей толщиной 31 мм. Слой теплоизоляции 11 мм. (размерами 0,8×1,4 м.) + пластик с бобышками толщиной 20 мм;

Общей толщиной 20 мм. Только пластик с креплениями труб толщиной 20 мм;

Общей толщиной 45 мм. Только теплоизоляционный полистирольный слой, с уже готовыми прямо на нем бобышками для закрепления труб. Такие листы производятся размерами 0,8×0,96 м.

Как выполнить укладку водяного пола

Вне зависимости от варианта укладки водяного контура, прежде всего, выполняется подготовка основания. В каждом способе подготовительные работы будут разные.

Под стяжку

Если монтаж осуществляется на грунт, первый этап работ заключается в создании черновой стяжки, на которую затем насыпают слой песчано-гравийной смеси. Далее прокладывают гидроизоляцию, для этого можно использовать рубероид или полиэтилен.
Затем заливается выравнивающий раствор. Для этого лучше воспользоваться готовыми самовыравнивающими смесями. Если тёплый пол делают на бетонном основании, сразу приступают ко второму этапу.
Выполняется гидроизоляция. Можно воспользоваться все той же пленкой из полиэтилена толщиной от 100 мкр, а можно гидроизолировать основу битумной мастикой.
Далее по периметру всей комнаты укладывают демпферную ленту, она служит для компенсации теплового расширения стяжки. Ее настилают таким образом, чтобы один ее край лежал на полу, а другой захватил нижнюю часть стены.
Следующий этап – утепление пола. Обычно теплоизоляцию делают из пенополистирольных плит толщиной 100 мм.
Сверху утеплительного материала расстилают арматурную сетку, к которой затем будет крепиться трубопровод.
Трубы укладывают витками с расстоянием от 15 до 30 см. К сетке контуры закрепляют пластиковыми хомутами, которые устанавливают через каждые 30 см.
После монтажа необходимо запустить систему, чтобы проверить ее работоспособность и выявить возможные протечки.
Если все работает нормально, заливают стяжку высотой от 5 до 7 см. Полное застывание бетонного покрытия происходит примерно в течение месяца.
После высыхания сверху укладывают декоративное покрытие: плитку или ламинат.

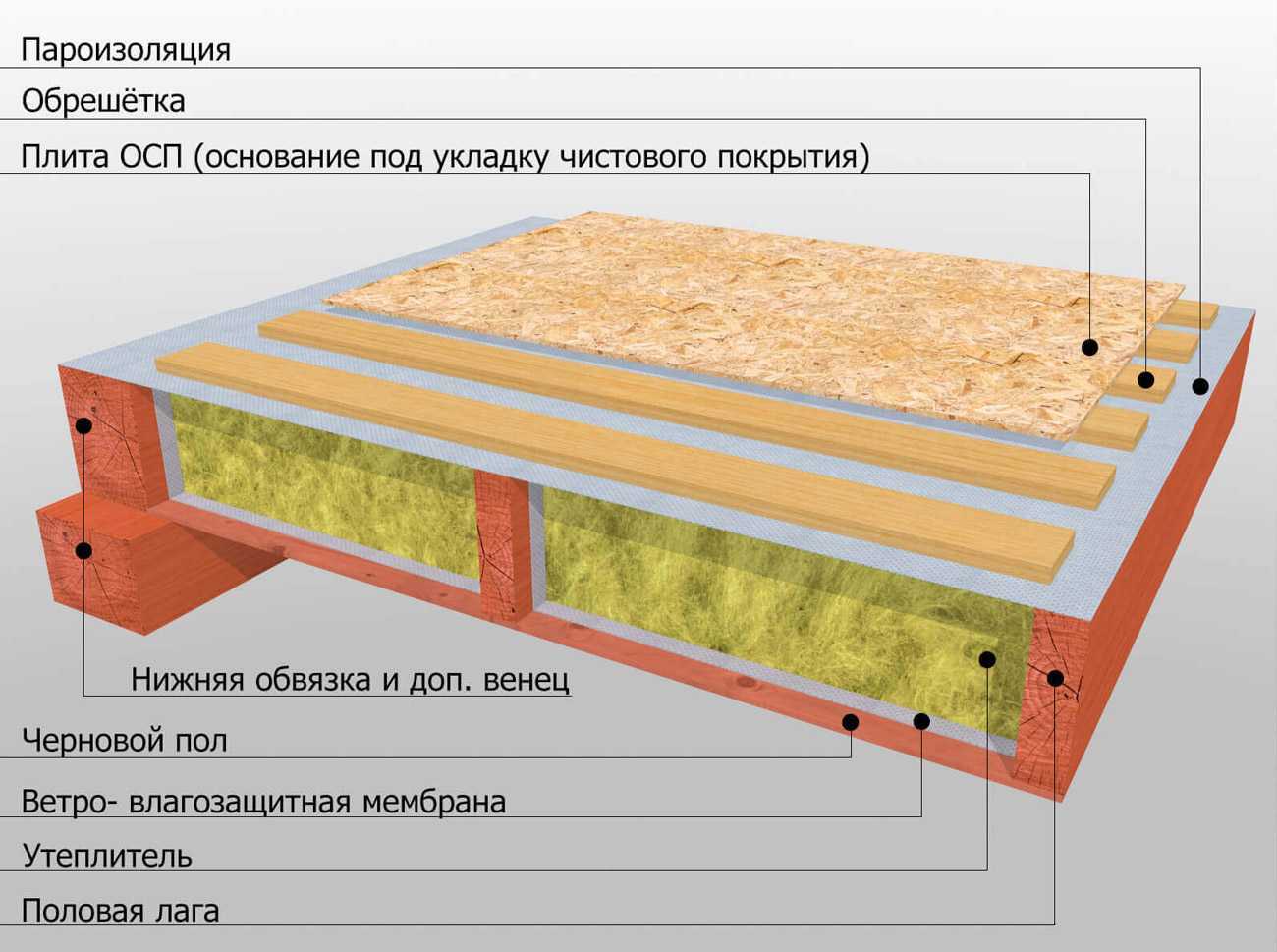

Подготовительные работы

Чтобы подготовить основание при укладке без стяжки, необходимо снять старое напольное покрытие и проверить состояние чернового пола. Если доски между лагами прогнили, их необходимо заменить.
После ремонта проводят антисептическую обработку всех деревянных частей конструкции, а затем укладывают гидроизоляцию. Пленка должна покрыть собой все пространство между балками, а также сами лаги. Полотна соединяют скотчем.

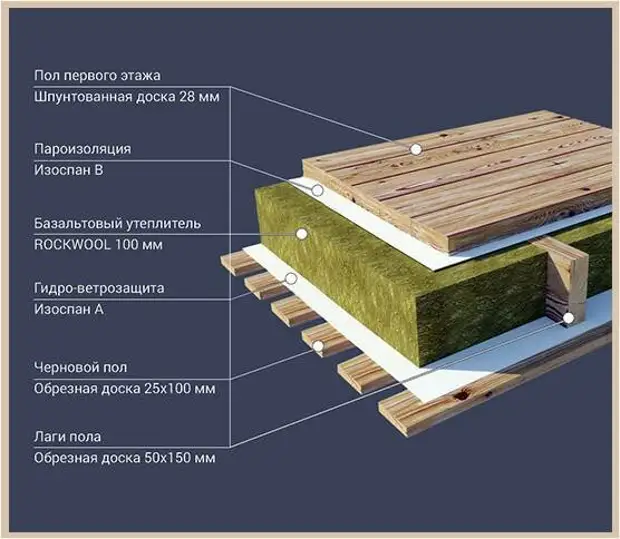

Между перекрытиями укладывают утеплитель, плиты должны очень плотно прилегать к лагам.
Сверху теплоизоляции расстилают пароизоляционную пленку. Необходимо выбирать материал с низкой паропроницаемостью. Можно также использовать полиэтилен с отражающим слоем. Пленку укладывают фольгированным слоем вверх, если используют пароизоляцию, то шершавая сторона должна быть сверху.
На пленку устанавливают либо листы влагостойкой фанеры, которая послужит основанием для укладки матов ППС, либо ДСП с пазами для прокладки труб.
Маты ППС раскладывают в соответствии с чертежом. Если используются ДСП, то после укладки, они соединяются замками.
После установки основы, настилают слой фольги, в маты укладывают отражающие пластины.

Монтаж труб

На рисунке ниже представлены две основные схемы, по которым производится монтаж труб. Змейка раскладывается зигзагами от одной стены, до другой. При использовании такой укладки нужно учесть, что вторая сторона будет холоднее, так как при продвижении по трубам вода остывает.

Схемы укладки водяных контуров

Спиральное расположение или по-другому «улитка» обеспечивает более равномерное распределение тепла по всему полу. Первый виток, который будет самым горячим, укладывают вдоль холодных стен, а остывший участок – в центре комнаты.

Затем трубы ведут обратно, повторяя параллельно все витки. В самом конце контур подсоединяют к обратному коллектору. Зазор между стенами и крайним витком трубы должен быть не менее 7 см. Контуры закрепляют узкими алюминиевыми пластинами.

Перед тем, как сделать монтаж напольного покрытия, система должна пройти тестовую проверку. Нужно подсоединить трубы к коллектору и дать теплому полу поработать около суток. Если все нормально, можно настилать финишный пол.

Если в качестве основы использовались ДСП, то при укладке ламината необходимо проложить подложку. На основу из полистирола, ламинированное покрытие можно стелить без подложки.

Решившись сделать греющий водяной пол своими руками, необходимо хорошо понимать всю сложность и серьезность этой работы. Даже если следовать по написанному, очень сложно осуществить правильный монтаж самому. Обычно неопытные мастера допускают всевозможные ошибки, которые приводят к неправильному функционированию системы. Поэтому мы не рекомендуем производить установку водяного напольного отопления самостоятельно.

Блиц-советы

Наиболее предпочтительный материал для водных контуров – полипропиленовая труба. Однако, какая бы труба ни использовалась, наличие дополнительной гидроизоляции поможет уберечь деревянный пол от возможных протеканий. В качестве такой изоляции используют специальную гофру для труб. Все деревянные изделия также нужно обрабатывать водоотталкивающими пропитками.
При толщине трубы в 16 мм ее длина не должна превышать 70 м. Также, не рекомендуется делать один большой общий контур на большую комнату, а потом эту комнату делить простенком. На каждое помещение желательно делать отдельный контур.

Автоматическое управление температурой в доме

В домах рачительных европейцев, системы отопления обязательно изначально проектируются, а затем сразу делаются с системой автоматического управления температурой в доме. Немец или поляк знают и понимают, что без автоматики невозможно обеспечить экономное расходование газа и приемлемый уровень теплового комфорта в доме.

В России, часто хозяева начинают осознавать необходимость автоматического управления температурой уже после того, как дом построен, система отопления уже смонтирована и работает, и начинают приходить счета на оплату газа.

Товары для дачи и сада

⇆

Оказывается, снаружи дома температура воздуха, направление и сила ветра постоянно меняются. Днем и ночью температура наружного воздуха даже в течении суток часто меняется на десяток градусов. Дом то продувает, то нет, переменчивый ветер. Непостоянное солнце, то нагревает дом, то нет. Теплопотери дома постоянно скачут на разную величину. Чтобы не заморачиваться со всей этой чехардой по несколько раз в день, хозяин дома вручную устанавливает на котле температуру побольше, так, чтобы температура в доме была потеплее, с запасом. А в конце месяца с тоской смотрит на счет за газ и чешет репу.

Хозяин узнает, что для того, чтобы оснастить дом автоматическим управлением температурой, необходимо кое-что выбросить, заменить и переделать в системе отопления, а также установить дополнительное оборудование. А для этого придется опять сверлить, долбить, прокладывать. Что вся эта автоматика обошлась бы намного дешевле, если бы устанавливалась сразу, при строительстве дома.

В доме с сухим теплым полом необходимо иметь три системы автоматического управления температурой: теплым полом по температуре воздуха в помещении с ограничением температуры пола; радиаторами по температуре воздуха в помещении; котлом по температуре наружного воздуха .

Как известно, теплый пол может быть или «комфортным» или «отопительным».

«Комфортный» теплый пол немного подогревает поверхность и обеспечивает приятные ощущения при нахождении человека на полу. Основное поступление тепла в помещение обеспечивают радиаторы. Для комфортного теплого пола необходимо поддерживать постоянную, температуру теплоносителя.

«Отопительный» теплый пол, помимо комфорта, обеспечивает полноценное отопление помещения.

Сравнительно небольшая тепловая мощность сухого теплого пола делает его пригодным чаще всего только для комфортного отопления.

Датчик температуры воздуха в помещении находится в корпусе термостата.

В доме с комфортным сухим теплым полом для управления температурой необходимо иметь три системы автоматического управления.

Одна система, регулирующая работу теплого пола, должна управляться по температуре воздуха в помещении до тех пор пока температура поверхности пола не достигнет комфортного уровня. То есть, в межсезонье дом будет отапливаться теплом теплого пола.

Если температуре пола достигла верхнего предела, а температура воздуха в помещениях снижается, то вступает в действие автоматическая система управления радиаторами. Радиаторы будут догревать воздух в помещении, добавлять свое тепло к тому теплу, которое будет постоянно поступать от теплого пола.

Режим нагрева теплоносителя котлом должен регулироваться еще одной автоматической системой, реагирующей на температуру наружного воздуха.

Учитывая то, что система теплых полов обладает высокой инерционностью (медленно нагревается и медленно остывает) для управления ее работой рекомендуется использовать погодную автоматику. Тогда температура теплоносителя, подаваемого в систему, будет адаптирована к наружной температуре. Благодаря этому вместе с изменением наружной температуры меняется температура теплоносителя, циркулирующего в полу.

При регулировке с помощью комнатного термостата температура теплоносителя в системе не будет изменяться до момента, пока она не начнет повышаться в помещении (из-за потепления на улице). Только после этого температура теплоносителя начнет снижаться, но из — за инерционности системы в помещении уже станет жарко (т. е. нерациональное расходование энергии).

Поэтому, чтобы отопление дома было экономичным, в системе теплых полов нужно использовать для ее управления погодный регулятор.

Для регулирования температуры теплого пола необходимо выбрать и установить коллектор, оснащенный сервоприводами на регулирующих вентилях.

Сервопривод, это устройство, которое при подаче на него электрического тока от термостата воздействует на вентиль, открывает или закрывает его. Сервопривод работает как выключатель, полностью открывая или закрывая вентиль. Температура поверхности теплого пола будет поддерживаться с точностью +/- 0,5 — 1 оС.

Выбор труб и их укладка

Для водяного тёплого пола подходят следующие виды труб:

Медные;
Полипропиленовые;
Полиэтиленовые PERT и PEX;
Металлопластиковые;
Гофрированная нержавейка.

У них есть свои сильные и слабые стороны.

Характеристика Материал	Радиус изгиба	Теплопередача	Упругость	Электропроводность	Срок службы*	Цена за 1 м.**	Комментарии
Полипропилен	Ø 8	Низкая	Высокая	Нет	20 лет	22 р	Гнутся только с нагревом. Морозостойкие.
Полиэтилен PERT/PEX	Ø 5	Низкая	Высокая	Нет	20/25 лет	36/55 р	Не выдерживают перегрева.
Металлопластик	Ø 8	Ниже среднего	Нет	Нет	25 лет	60 р	Изгиб только со спецоборудованием. Не морозостойкие.
Медные	Ø3	Высокая	Нет	Есть, требует заземления	50 лет	240 р	Хорошая электропроводность может вызвать корродированние. Требуется заземление.
Гофрированная нержавейка	Ø 2,5-3	Высокая	Нет	Есть, требует заземления	30 лет	92 р

Примечание:

* характеристики труб рассмотрены при эксплуатации в водяных тёплых полах.

** Цены взяты с яндекс.маркета.

Выбор очень сложен, если пытаться сэкономить на себе. Конечно, медные к рассмотрению можно не брать – очень дорого. Но вот гофрированная нержавейка, при более высокой цене, обладает исключительно хорошей теплоотдачей. Разница температур в обратке и на подаче, у них самая большая. Это значит, что тепло они отдают лучше конкурентов. Учитывая маленький радиус изгиба, лёгкость в работе и высокие эксплуатационные характеристики, это самый достойный выбор.

Укладка труб возможна спиралью и змейкой. У каждого варианта есть плюсы и минусы:

Змейка – простой монтаж, почти всегда наблюдается «эффект зебры».
Улитка – равномерный прогрев, расход материала увеличивается на 20%, укладка более трудоёмкая и кропотливая.

Но эти способы можно сочетать в пределах одного контура. Например, вдоль стен «смотрящих» на улицу, труба укладывается змейкой, а на остальной площади улиткой. Также можно изменять и частоту витков.

Есть общепринятые стандарты, на которые ориентируются профессионалы:

Шаг – 20 см;
Длина трубы в одном контуре не более 120 м;
Если будет несколько контуров, то их длина должна быть одинакова.

Под стационарные и крупногабаритные предметы интерьера, трубы лучше не заводить. Например, под газовую плиту.

ВАЖНО: обязательно нарисуйте схему укладки с соблюдением масштаба. Укладку начинают от коллектора. Разматывая бухту фиксируют трубу согласно схеме

Для крепления удобно использовать пластиковые хомуты

Разматывая бухту фиксируют трубу согласно схеме. Для крепления удобно использовать пластиковые хомуты

Укладку начинают от коллектора. Разматывая бухту фиксируют трубу согласно схеме. Для крепления удобно использовать пластиковые хомуты.

Гофрированная нержавейка выпускается в бухтах по 50 м. Для её соединения используют фирменные муфты.

Последним элементом, уложенным между витков труб, является термодатчик. Он проталкивается в гофротрубу, конец которой заглушен и привязан к сетке. Расстояние от стены не менее 0,5 м. Не забудьте: 1 контур – 1 термодатчик. Другой конец гофротрубы выводится к стене и далее по кратчайшему пути подводится к терморегулятору.

Смешанный метод монтажа деревянного теплого пола

Некоторые мастера предпочитают использовать еще один метод установки, представляющий собой нечто среднее между реечным и модульным вариантом. Таким способом можно выполнить настил пола с подогревом легко, быстро и не потратить при этом значительную сумму.

Начинают работу с выбора в обрезной доске четверти с размерами канала. Отмерив не менее семи сантиметров от стены, делают с помощью фрезы полоску или углубление, чтобы труба подводилась к следующему ряду. Доска по толщине должна превышать параметры выборки, а ширина – быть равной шагу во время монтажа. Черновую основу укладывать не потребуется, а планки прикрепляют к лагам с помощью саморезов.

Порядок монтажных работ

Устройство тёплого водяного пола на деревянном полу своими руками практически ничем не отличается от конструкций, используемых в других зданиях. Исключение составляют особые меры безопасности, необходимые для защиты деревянных поверхностей от попадания влаги.

Выполняются монтажные работы следующим образом:

Проектирование пола – именно с составления схемы начинается укладка системы отопления. Выполняется гидравлический расчет, подсчитывается эффективность водяного контура, принимается решение, позволяющее обеспечить повышение эффективности теплоотдачи. Проекты полов разрабатываются индивидуально, либо выбираются уже готовые решения.
Подготавливается основание – выполняется выравнивание пола фанерой. Под слой на черновом поле можно простелить мягкую теплоизоляцию. Правильно сделать надежную гидроизоляцию. Традиционно для этого используют рулонные наплавляемые материалы, но для лучших результатов можно также нанести в несколько слоев специальную гидроизоляционную мастику.
Дальнейшие действия зависят от выбора пирога системы отопления. Если планируется залить бетонную стяжку, тогда обязательно прокладывается армирующий слой. Сверху к сетке на хомуты крепится водяной контур. Вся конструкция заливается раствором. Заливка уложенных труб выполняется исключительно растворами, предназначенными для работы с теплыми полами.
В случае выбора специальных матов, монтаж по деревянному перекрытию выполняется следующим образом. На выровненную поверхность укладываются полистирольные системы. Маты имеют уже готовые выемки и защелки для монтажа трубы, либо пазы, в которые вставляют теплоотражающие пластины. Поверх стелется водяной контур.
Напольное покрытие – эффективность обогрева пола во многом зависит от правильно выбора отделочного материала. На маты укладывается лист ЦСП или фанеры. Остальные работы проводятся в зависимости от выбора напольного покрытия.

Мокрый способ

По половицам по всей площади основания укладывается гидроизоляционный материал. Это может быть даже полиэтиленовая пленка толщиной не меньше 0,2 мм. Гидроизоляция должна подниматься на стены, закрывая их собой на высоту 10-15 см. Если используется многополосная изоляция, полосы укладываются внахлест со смещением в 10 см, а стыки закрываются строительным скотчем.
Далее по полу по выбранной вами схеме раскладываются трубы, которые крепятся к деревянному полу специальными дюбелями-хомутами.
Не забудьте проложить по всему периметру комнаты по стенам около пола демпферную ленту. Она будет сдерживать давление на стену бетонной стяжки при ее расширении под действием температуры трубопровода теплого пола.
Заливается стяжка. Ее толщина варьируется от 5 до 7 см, что зависит от нагрузок, которым будет подвергаться пол.

Сухой способ

Укладка труб

Эта технология связана с использованием при монтаже материалов, в которых полностью отсутствует вода. А это плиты, изготовленные из разных основ. Например, фанера, гипсоволокнистые плиты, ДСП (лучше влагостойкая), плиты ОСБ и так далее.

По сути, конструкция должна выглядеть таким образом:

По деревянному основанию с коротким шагом настилаются небольших размеров лаги. Кстати, высота лаги определяется диаметром используемой трубы.
Между ними прокладывается трубная конструкция.
Затем поверх набиваются плиты чистового пола.

Есть еще два варианта:

По доскам, уложенным на лаги, делаются канавки под трубы по необходимой схеме прокладки. В них и укладывается сам теплый пол. Не забывайте, что в этом случае придется в досках делать конструктивные элементы, повторяющие форму укладки трубы. То есть отводы, повороты и прочее. Этот способ укладки самый сложный, поэтому используется очень редко.
Второй вариант – это новая технология, в которой присутствуют специальные выравнивающие элементы. В них уже в заводских условиях сделаны канавки. Это могут быть и ГВЛ, и ДСП. Сегодня на рынке вы можете приобрести пенополистирольные плиты, только без канавок. Вместо них на поверхности выступают бобышки, с помощью которых производится зажим труб системы отопления «теплый пол».

Правила монтажа системы в деревянном жилом сооружении

Мощная бетонная стяжка излишне утяжеляет вес дома из бревна или бруса. Потому в деревянных строениях теплый пол монтируют преимущественно на «воздушной подушке».

Укладка чернового пола и устройство системы теплый пол

Порядок выполнения работ следующий:

Перекрытие очищается от загрязнений, мусора, пыли.
Производится шпатлевка щелей и зазоров, она выполняется только с использованием составов, предназначенных для заделки дефектов в древесине.

Выполняется укладка направляющих сосновых брусьев (длина материала 2м, размер 40×40 мм). Направляющие крепятся к черновой поверхности саморезами.
Затем осуществляется укладка теплоизоляционного материала. Чаще всего это фольгированный пенофол, выполняющий две функции: изоляцию и отражение теплового потока, поставляемого нагревательным кабелем. Материал укладывают в промежутках между опорными брусьями.
Над теплоизоляционным материалом располагают оцинкованную сетку.
Параллельно направляющим брусьям на расстоянии примерно 10 мм укладывают силовой кабель.
В точках пересечения кабелем опорных брусьев делают пропилы, углубляя их до уровня расположения теплоизоляционного слоя. В каждый пропил нужно положить металлическую фольгу.
Крепление кабеля к брусьям производится с помощью монтажной ленты. Если возникнет необходимость прикрепить кабель к сетке, используют хомуты.

Можно считать, что отопление дома теплыми полами организовано, и приступать к сооружению чистового пола.

Укладка чистового пола

Чаще всего чистовой пол в доме из бревен или бруса устраивают с применением фрезерованных досок, оснащенных элементами замкового соединения типа «шип-паз». Минимальная ширина материала 9,8 см, максимальная 14,5 см, толщина 3 – 4,4 см. Фрезерные доски, имеющие продольную выемку на нижней поверхности, обеспечивают естественную циркуляцию воздуха в сложной системе пола. Укладку чистового покрытия можно проводить шпунтованными досками с фальцем или с рейкой, тыльная сторона которых не обработана. Но укладка такого материала требует от исполнителя опыта, сноровки и внимания, потому зачастую выбирают фрезерованные пиломатериалы.

Доскональное соблюдение технических правил устройства теплого пола в строении из древесины избавит от угрозы возгораний, дорогостоящих потерь тепла, от преждевременного выхода из строя токопроводящей системы. Грамотный монтаж обогревательного контура гарантирует комфорт и безопасность.
