Эффективность и критерии выбора пиролизных твердотопливных котлов

Котел верхнего горения

Если говорить точно, это и есть твердотопливные котлы верхнего горения. Они предназначены для одной закладки, на которой котел будет работать очень долго. Можно привести большое количество примеров современных котлов, которые при одной закладке работали более суток, при этом выделяя тепловую энергию в 5–6 киловатт.

За счет чего возможна такая работа котла?

• Во-первых, за счет конструктивных особенностей модели. Колосник и зольник в ней отсутствуют. На их месте установлен глухой поддон, исключающий горение в этой части котла. Топка имеет цилиндрическую форму, а воздух в нее попадает сверху, что дает возможность гореть верхнему слою топлива.
• Во-вторых, распределить потока воздуха является подвижной частью, а не стационарной. При закладке он поднимается вверх до определенного уровня, что создает условия для равномерного распределения воздуха по верхним слоям горящего топлива. По мере сгорания и уменьшения объема закладки происходит снижение распределителя. То есть опять верхние слои топлива обогащаются кислородом. Так что равномерность сжигания топлива в течение всего времени обеспечена.
• В-третьих, за счет двух описанных свойств конструкции топки происходит окисление углеводородов, но оно не полное, а частичное. Под действие тепла продукты сгорания и мелкие частички золы поднимаются вверх, но от камеры сгорания их будет отделять специальный диск, не дающий создавать противоток. Именно здесь в массу потока продуктов сгорания добавляется кислород, который дожигает горючую смесь. Этот принцип используется в пиролизном газогенераторе.
• В-четвертых, во второй камере, где дожигаются продукты сгорания топлива, установлен автоматический регулятор тяги. Это устройство работает по принципу зависимости температуры теплоносителя и скорости движения выхлопных газов.
• И, в-пятых, роль теплообменника в такой модели играет корпус котла.

Достоинства и недостатки

Котел длительного горения STROPUVA S

Давайте начнем с достоинств этого вида твердотопливных котлов. Прежде всего, объём закладки ограничен только размерами топливника. Если рассматривать эту модель по принципу работы, то это все тот же пиролизный котел или его модификация с высоким коэффициентом полезного действия и полным сгоранием топлива. В такие котлы не устанавливается сложная система автоматики, что делает его простым в эксплуатации и обслуживании.

Есть один небольшой момент, который касается видов твердого топлива. Еще совсем недавно подобные модели работали только на дровах. Все изменилось несколько лет тому назад, когда литовские производители сконструировали универсальный котел, работающий и на угле. Сегодня модели с длительным сгоранием работают практически на всех видах твердого топлива.

А теперь о недостатках, без которых, конечно, не обошлось. Такие конструкции очень чувствительны к температуре теплообменника. Незначительное изменение скорости движения теплоносителя сразу приводит к выпадению конденсата. А это коррозия, быстрый износ и уменьшение срока эксплуатации котла. Поэтому из двух вариантов — стальной или чугунный — необходимо отдать предпочтение второму, потому что он менее подвержен процессам коррозии.

Диск и балка, которая поддерживает его (мы говорим сейчас об устройствах, которые разделяют камеры сгорания топлива и продуктов горения), быстро прогорают, а значит, приходится их менять и проводить ремонт котла. Нельзя закладывать в топку дрова или уголь большого размера, поскольку тяжело будет обеспечить верхнее горение. Да и влажные материалы закладывать также не рекомендуется.

И последний из недостатков. Размеры топки недостаточны, чтобы в ней легко можно было проводить розжиг, когда закладка неполная.

Отопительный аппарат Зота

Продукция красноярского завода известна отечественному покупателю такими марками оборудования, как Дымок и Zota Mix. Они имеют неплохое качество и зарекомендовали себя как результативные и экономичные аппараты. Одной из новейших разработок завода стали твердотопливные котлы Россия Тополь. Они предназначены для обогрева домов и производственных площадей и имеют сварной стальной корпус.

Их главной отличительной чертой является способ загрузки топлива.

Они оснащены двумя топочными дверцами:

• Вертикальной
• Горизонтальной

И дрова могут загружаться через любую из них. Особенности строения камеры сгорания позволили производителю добиться КПД устройства в 70%. Твердотопливные котлы Зота оснащаются электрокомплектом, имеющим пульт управления мощностью.

К их преимуществам относятся:

1. Возможность работы на любом виде твердого топлива
2. Автоматический переход на работу от ТЭНов
3. Поддержание необходимой температуры в любом режиме работы
4. Применение в режиме длительного горения
5. Хорошие экономические показатели
6. Высокое качество и доступная цена

Все перечисленные достоинства лучшим образом характеризуют продукцию данного производителя, поэтому отзывы твердотопливные котлы марки Зота получают исключительно положительные. А возможность переключения их на другие виды топлива позволяет использовать оборудование практически повсеместно.

Смотрим видео, котлы Зота микс:

К тому же твердотопливный котел Зота Карбон может быть включен в любую систему отопления. Это позволяет устанавливать их в небольших помещениях.

Простота в обслуживании, цельная листовая сталь для корпуса и как следствие минимум сварных швов, сделали котлы Зота одними из самых популярных у потребителей.

Главные преимущества

Теплогенераторы верхнего горения имеют много достоинств. Основным из них является долгая работа на 1 закладке топлива. Для сравнения: в традиционный котел дрова приходится загружать каждые 3-4 часа.

Есть и другие преимущества.

Простота конструкции

В котлах этого типа отсутствуют сложные узлы. Данное обстоятельство дает следующие выгоды:

• надежность;
• низкую стоимость ремонта;
• возможность устранения неполадок собственными силами в домашних условиях.

Независимость от внешних источников

Модели, работающие без электричества, являются автономными. При наличии запаса топлива владелец с гарантией в 100% будет обеспечен теплом. Этим ТТ-котлы выгодно отличаются от газовых и электрических аналогов, которые при перебоях в централизованных сетях становятся недееспособными.

При наличии топлива владелец будет обеспечен теплом.

Благодаря автономности теплогенераторы данного класса могут работать в плохо освоенной местности, где энергетическая инфраструктура пока отсутствует.

Доступность и дешевизна топлива

Дрова, уголь, торф и иное подобное горючее обходятся дешевле газа и электричества. Некоторые владельцы деревообрабатывающих производств даже доплачивают за вывоз опилок и других отходов, используемых в качестве топлива.

Почти во всех негазифицированных районах как минимум 1 вид твердого горючего присутствует в избытке.

Материал изготовления

Отопители делают из стали или чугуна. Эти материалы обладают рядом достоинств:

• низкой стоимостью;
• прочностью;
• долговечностью;
• высокой теплопередачей;
• относительно низким коэффициентом температурного расширения.

Чугунные приборы превосходят стальные в следующем:

• сроке службы;
• коррозионной устойчивости.

Приборы обладают низкой стоимостью, прочностью, долговечностью.

Но проигрывают им в:

• цене;
• ремонтопригодности;
• весе;
• восприимчивости к перепадам температур (хрупкий чугун дает трещины).

Практичность

Выпускают котлы со вторым контуром, обеспечивающим снабжение горячей водой. Прибор работает на 2 системы — отопление и ГВС.

Нужно иметь в виду приоритет второго контура. Когда пользователь открывает кран смесителя, 3-ходовой клапан в котле отключает систему отопления и перенаправляет теплоноситель на подогрев воды. Если та расходуется часто и помногу, в доме будет холодно.

Высокий уровень КПД

Коэффициент полезного действия отопителей длительного горения достигает 85%. Для сравнения: у традиционных котлов этот показатель не превышает 75%.

КПД ТТ-котлов достигает 85%.

Высокий КПД дает тройной положительный эффект:

• снижаются затраты на обогрев дома;
• уменьшается количество сажи в выхлопе (реже нужно чистить агрегат и дымоход);
• нивелируется вред, наносимый экологии.

Широкий выбор

Категория продолжительно работающих теплогенераторов включает в себя множество моделей для разных условий и на любой кошелек. В каталогах представлены:

1. Дровяные и угольные котлы. Вторые рассчитаны на более высокие температуры.
2. Мощностью от 8 до 60 кВт. Отапливаемая площадь может достигать 600 кв. м.
3. Автономные энергонезависимые с механическим управлением и такой же автоматикой. Незаменимы в местности с частыми перебоями в электроснабжении.
4. С электронным управлением, дисплеем, выносными термодатчиками. Можно подключать погодозависимую автоматику, отправлять команды со смартфона, программировать прибор и с высокой точностью настраивать температуру теплоносителя.

В продаже представлены модели и российского, и зарубежного производства.

Типы жаротрубных котлов

Жаротрубный котел имеет следующие основные типы:

1. котел Velcon
2. шотландский морской котел
3. котел Корниш
4. котел Кокран
5. Простой вертикальный котел
6. Локомотивный котел
7. Ланкаширский котел

1) Котел Кокран

Это воздушный котел с внутренним сгоранием, низким давлением и вертикальным барабаном. Эти котлы не подходят для работы с паром высокого давления.

Котел Cochran — это портативный котел. Вы можете легко переносить его с одного места на другое. Он представляет собой модифицированную версию простого вертикального котла. Этот тип жаротрубного котла может использовать только нефтяное или угольное топливо для производства горячих газов. Котел Cochran лучше всего подходит для небольших производств и электростанций.

Котел Cochran имеет горизонтально расположенные жаровые трубы. Он имеет 165 жаровых труб. Он более эффективен, чем простой вертикальный котел. Одним из больших преимуществ котла Cochran является то, что он имеет небольшие размеры, благодаря чему его можно легко установить в небольшом помещении.

2) Корнишский котел

Котел Корниш — это тип котла, который может производить пар давлением до 20 бар. Скорость производства пара в нем достигает 6500 кг/час. Этот котел также имеет небольшие размеры, и вы можете легко перенести его из одного помещения в другое. Котел Cornish имеет корпус длиной от 4 м до 7 м и диаметром от 1,2 м до 1,8 м. Он имеет только одну жаровую трубу.

Преимущество котла Cornish заключается в том, что он имеет очень простую конструкцию, низкие эксплуатационные расходы, простоту конструкции и портативность. Чаще всего он используется в химической промышленности, на сахарных заводах и небольших гидроэлектростанциях. Эти котлы также используются для работы паровых турбин.

3) Локомотивный котел

Локомотивный котел — это мобильный котел (т.е. переносной котел). Это котел с внешним сжиганием топлива. Этот котел имеет горизонтальный осевой барабан, большое топочное пространство и множество труб.

Этот тип котла имеет колосниковую решетку, топку, зольник, питательный насос, дымовую трубу, дымоход и жаровые трубы. Колосниковая решетка — это место, куда помещается твердый уголь, а зольник используется для сбора золы от сгоревшего топлива.

Локомотивные котлы использовались в локомотивных двигателях, но в настоящее время эти двигатели работают на электричестве или дизельном топливе. Эти котлы использовались в железнодорожных двигателях до 20-го века, но затем они перешли на топливные двигатели, а теперь на электричество.

Эти котлы чаще всего используются в портативных паровых машинах, тяговых двигателях, на морских судах и железных дорогах.

Наиболее важным преимуществом паровозного котла является то, что он имеет высокую скорость выработки пара. Однако он имеет низкий общий КПД.

4) Горизонтальный возвратный трубчатый котел (HRT)

Этот котел имеет горизонтально цилиндрический корпус, в котором имеется множество дымовых труб, расположенных в горизонтальном направлении. Этот котел имеет низкую начальную стоимость. Он также отличается простотой установки.

Котел HRT может использовать газ, древесину, нефть или уголь. В этом котле дымовые газы выходят из топки в заднюю часть котла.

5) Ланкаширский котел

Этот тип жаротрубного котла работает так же, как и котел Корниш, но у него есть два больших дымохода, в которых находится огонь. В 1884 году Уильям Фэрбэрн разработал Ланкаширский котел.

Ланкаширский котел — это котел с внутренней естественной циркуляцией. Этот котел имеет топку внутри котла.

Основным преимуществом этого котла является то, что он имеет высокий тепловой КПД (от 80% до 90%). Ланкаширский котел имеет рабочее давление до 16 бар. Он потребляет мало электроэнергии или другого топлива, так как имеет естественную циркуляцию пара.

Эти типы котлов чаще всего используются в шинной, сахарной, текстильной и бумажной промышленности.

6) Простой вертикальный котел

Простой вертикальный котел устанавливается в вертикальном направлении, и он не остается в неподвижном состоянии, в отличие от других жаротрубных котлов. Он имеет низкую скорость парообразования. Он не подходит для работы с высоким давлением пара. Поэтому такие котлы используются в системах с низким парообразованием.

Вертикальный котел имеет небольшие размеры. Поэтому для его установки требуется мало места. Большим преимуществом этого жаротрубного котла является то, что он не требует больших затрат и места для установки. Он имеет простую эксплуатацию и очень прост в замене или установке.

Вертикальные жаротрубные котлы используются в паровых ослах, паровозах, паровых лопатах, железнодорожных паровозах, паровых грузовиках и паровых кранах.

Достоинства и недостатки

Как и любой вид отопительного оборудования, газогенераторные котлы на твердом топливе обладают плюсами и минусами в конструкции и эксплуатации.

Простая конструкция

Достоинства

• Начнем с коэффициента полезного действия, как с самого основополагающего критерия эффективной работы агрегата. Так вот у пиролизных твердотопливных котлов он имеет диапазон 85-95%. Для сравнения: у обычных дровяных агрегатов КПД не превышает 65%. Коэффициент полезного действия определяет соотношение расхода топлива, которого хватает на выработку необходимого количества тепловой энергии. А она, в свою очередь, должна быть рационально использована для поддержания необходимого температурного режима внутри помещений. Вот такая сложная взаимосвязь.
• В газогенераторах топливо горит гораздо дольше, чем в обычных приборах. Если в качестве топлива используются дрова, то продолжительность сжигания одной закладки может хватить на пару дней. С углем этот показатель гораздо больше, до одной недели.
• Устройство газогенератора на дровах имеет определенные конструктивные особенности, которые помогают сжечь топливо до конца. Остается лишь одна зола и сажа на стенках камеры сгорания. Почему это положительная сторона? Здесь два фактора: закладка горит дольше, чистка прибора упрощается.
• Обычно твердотопливные котлы плохо поддаются автоматизации. Регулировать процессы, происходящие внутри агрегата практически невозможно. В газогенераторных печах на дровах процесс горения можно автоматизировать. Конечно, это не так просто, как, скажем, с газовыми или электрическими отопительными приборами, но такая возможность присутствует.
• Так как угарные газы очищаются и сгорают, то это говорит о том, что в окружающую атмосферу попадает незначительное количество вредных веществ. На сегодняшний день это один из самых жестких требований, который пиролизными котлами на дровах полностью выполняются.
• Современные модели газогенераторов обладают различными преимуществами, которые выделяют их из общей категории твердотопливных котлов. К примеру, в топке некоторых моделей можно впихнуть поленья длиною больше одного метра и использовать древесину с влажность до 50%.

Устройство самодельного газогенератора

Недостатки

• Большой недостаток газогенераторных котлов на дровах – это сложность подачи воздуха в камеру смешения с угарными газами. Естественным способом это сделать очень трудно, поэтому практически все модели в своей конструкции используют механический надув при помощи вентилятора. А это говорит о том, что наш котел тут же переходит в категорию «энергозависимых агрегатов».
• Если упустить момент падения мощности, особенно, когда она падает ниже половины своего номинала, то на стенках камеры сгорания и в дымоходе тут же начинает образовываться деготь за счет сажи и конденсации влажных паров. Поэтому совет – всегда держите минимальный температурный режим в +60°С.
• Цена генераторов на дровах для дома выше обычных твердотопливных котлов практически вдвое. Конечно, есть предложения на рынке в виде самодельных отопительных приборов, но нет гарантии, что этот вариант будет работать эффективно и экономно. Так что не стоит рисковать.

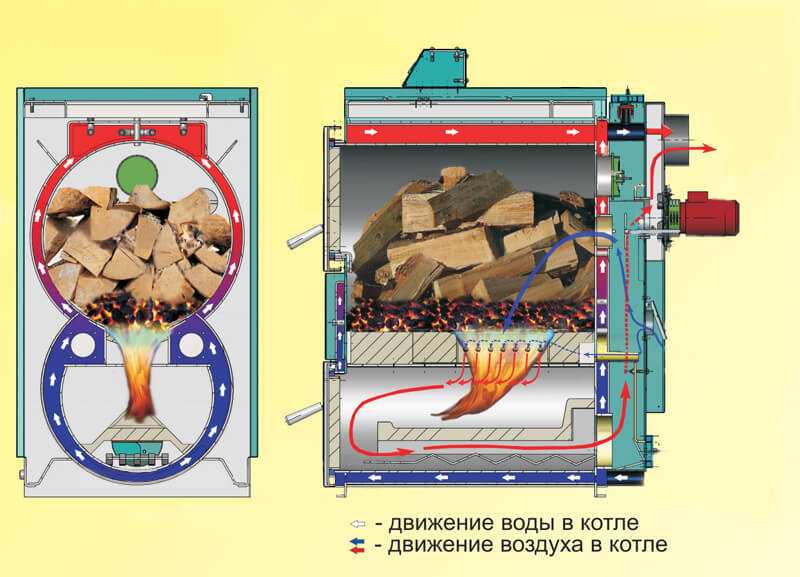

Принципиальная схема обычного пиролизного котла

Виды котлов по количеству контуров

Одноконтурный котел работает только на отопление

Количество контуров обогрева определяет назначение оборудования.

Одноконтурные

Конструкция котла предполагает только нагрев теплоносителя, циркулирующего в системе. При необходимости устанавливается бойлер, в котором греется вода. Одноконтурные модели обычно выпускается с напольным размещением.

Двухконтурные

Этот вид котлов отопления в отличие от предыдущего позволяет одновременно нагревать теплоноситель и воду для бытовых нужд. Внутри корпуса имеется два независимых контура – один для замкнутой системы отопления, второй – для ГВС.

Котел твердотопливный длительного горения Stropuva S-8

Котел пеллетный S-8  Стропува (Stropuva), благодаря инновационной системе сгорания твердого топлива (дров, древесных отходов) позволяет многократно увеличить продолжительность горения на одной закладке топлива.

Котлел STROPUVA  пеллетныйS-8  — энергонезависим.

Технические характеристики котла:
• Топливо котла —  дрова, брикеты, пеллеты, древесные отходы
• Мощность  —  8 кВт
• Отапливаемая площадь  —  50-80 м2
• Количество топлива (при одной закладке) дрова -120 дм3
• Вес топлива (максимум) дрова — 32 кг
• Длина дров — 46 см
• Количество воды в котле  — 41 литров
• Продолжительность горения при одной закладке дров —  18 часов
• КПД — 86.3%
• Давление воды в котле, не более — 1,5 бара
• Клапан сохранения давления  — 1,5 бара
• Температура воды в котле — 85 гр.
• Размеры загрузочного проема  — 210х230 мм
• Расстояние от низа котла до дымохода — 1413,5 мм
• Диаметр дымохода — 160мм  Габаритные размеры:
• Высота — 1365 мм
• Диаметр —  555 мм
• Вес котла — 147кг

Советы по выбору

1. Устанавливать стоит такой котел, к которому проще и дешевле купить топливо. Если в регионе установки дешевле уголь или дрова, стоит отдать предпочтение оборудованию на таком топливе. Если в определенное время года дешевле один вид топлива (например – уголь), а в другое время дешевле другое топливо (например – торф), то стоит выбрать универсальный котел, использующий разные виды топлива.

Очень эффективным универсальным отопителем является устройство с комбинацией возможности работы на твердом топливе и на газу.

1. Если в доме постоянно находится человек, способный регулярно закладывать топливо в котел, то лучше выбрать классический вариант.
2. Для отопления большого помещения лучше устанавливать более продвинутую модель – пиролизную или долгого горения.
3. Для постоянного использования лучше подойдет чугунный прибор, для использования в качестве дополнительного обогревателя стоит установить стальную версию.
4. Для отопления и горячего водоснабжения следует приобрести двухконтурный вариант или комплект одноконтурного и бойлера косвенного нагрева.

Топливо для пиролизного котла

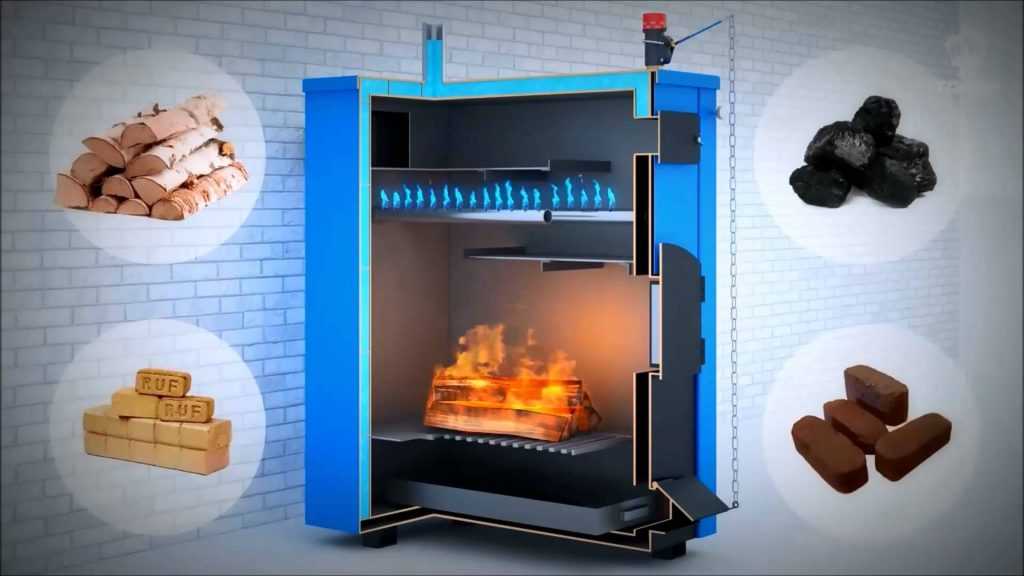

Твердотопливные пиролизные котлы практически всеядны. В качестве топлива можно использовать разнообразные виды твердого топлива: начиная от обычных дров и заканчивая торфом.

Исходя из этого, топить котел можно любым видом твердого топлива, но все же каждый вид отличается присущими только ему качествами и свойствами, поэтому будет отличаться и работа котла.

Следовательно, выбор топлива является очень важным процессом.

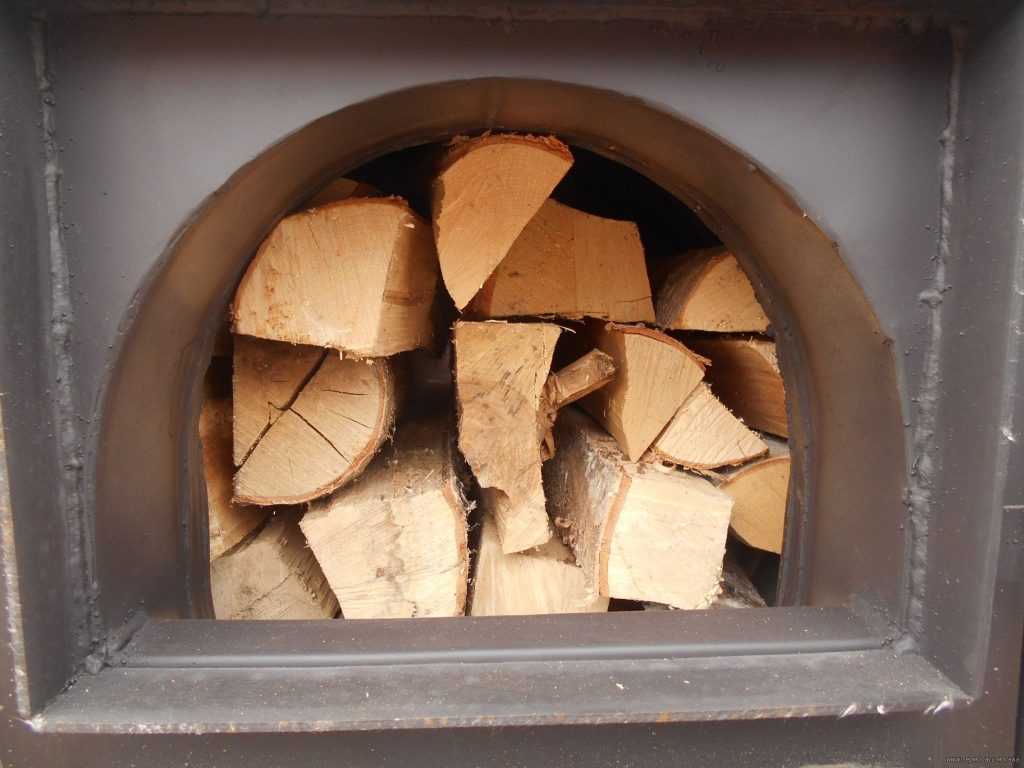

• Использование обычных дров.

  Дрова для твердотопливных пиролизных котлов должны быть обязательно сухими (допускается использование дров с влажностью не более 20%). От сухости зависит теплоотдача котла.





















  Загружая поленья в топку, размещать их нужно плотно друг к другу, а вверху следует оставлять свободное пространство не менее 20 см. Стоит отметить, что можно использовать и неколотые дрова.

  При первой загрузке необходимо использовать приблизительно половину порции дров, остальные помещаются по мере прогорания в котле. Сгорают дрова неравномерно – их необходимо все время аккуратно раскладывать по поверхности топки, при этом не допускать охлаждения твердотопливного пиролизного котла.

  Минусом использования дров есть то, что топку этим видом топлива невозможно автоматизировать. Плюсом же есть тот факт, что это очень экологичный способ отопления помещения.

Использование торфа.

При использовании торфа в качестве топлива для твердотопливного пиролизного котла необходимо придерживаться определенных правил. Во-первых, топливник должен всегда быть очищен от золы, а во-вторых, поддувальная дверца должна быть закрытой.

Торф следует выкладывать на колосниковую решетку. На этот слой для лучшей растопки можно положить немного дров и прикрыть все это еще одним слоем торфа. Затем открыть задвижку дымоотвода и приступать к растопке.

Во время работы твердотопливного отопительного оборудования необходимо следить за тем, чтобы торф всегда лежал равномерным слоем. Такое расположение торфа обеспечит максимальную теплоотдачу.

Использование угля.

Чтобы получить наилучший уровень тепла с помощью угля в качестве топливо, необходимо использовать специальный топливник – шахту с колосниковой решеткой и вертикальными стенками.

Топливник должен быть достаточно высоким, расстояние между сводом и решеткой должно быть минимум 50 см. Топочные и поддувальные дверцы должны быть сделаны из чугуна, оптимальное расстояние между дверцами – 21 см.

Кроме того, дверцы рекомендуется строго герметизировать. Следует помнить, что при использовании угля новую порцию топлива стоит подбрасывать только тогда, когда первая хорошо разгорелась. При этом нужно постоянно поддерживать равномерный слой и не допускать прогорания угля до решетки.

Использование топливных брикетов.

Сегодня топливные брикеты – это самое оптимальное средство для топки твердотопливных пиролизных котлов. Можно использовать как угольные, так и торфяные брикеты.

Благодаря использованию брикетов, Вы получите высокую теплотворность, ровный процесс горения (не нужно вмешиваться в сам процесс горения и поправлять слои), высокую плотность горящего слоя, небольшое количество пламени и минимальное количество дыма.

Также преимуществом есть сгорание брикета без остатка и удобство фасовки брикетов. Топку твердотопливного пиролизного котла ведут до полного сгорания топливных брикетов. Если же остаются несгоревшие брикеты, их используют вторично.

Размеры стандартной топки котла регламентируют размеры используемого топлива (габариты дров или брикетов). Как правило, для топлива в газогенераторных котлах используются поленья длиной » 400 мм, и диаметром до 200 мм. Размер топливных брикетов – 300х30.

Вместе с дровами или брикетами можно в качестве топлива использовать и опилки. Но брать их следует не больше трети от основной части топлива по объему.

Инструкция по эксплуатации предусматривает, что влажность топлива не должна быть выше 45%. Чем меньше влажность древесины, тем больше мощность котла и тем дольше он сможет проработать без ремонта.

Например, килограмм древесины 20% влажности при сгорании дает тепла эквивалентного 4 кВт-ч, а дрова 50% влажности – всего 2 кВт-ч. Кроме того, что при увеличении содержания влаги в топливе, снижается удельная теплота сгорания, значительно увеличивается расход топлива.

Определение с параметрами проекта

Точного определения данному понятию нет. Соответствующее оборудование появилось, как ответ на требования потребителей повысить уровень комфорта в процессе эксплуатации, увеличить выработку тепла в расчете на единицу использованных энергетических ресурсов.

Основным недостатком классических котлов является необходимость регулярного добавления топлива в топку. Сложности создают также следующие факторы:

• высокая интенсивность горения;
• сложность оперативной регулировки и контроля этого процесса;
• неполное использование тепла, которое удаляется вместе с дымом через систему вентиляции.

Для поддержания работы обычного котла лучше иметь рядом достаточный запас дров

Разные конструкции

Для решения отмеченных выше задач используют различные решения. Чтобы не закладывать часто новые порции топлива увеличивают размеры топки. Сделать процесс горения равномерным помогает размещение сверху прижимного устройства, дозированная подача воздуха.

Схема типичного котла этого класса

Создать чертежи твердотопливных котлов длительного горения своими руками будет проще после подробного изучения стандартной конструкции:

• В начальном положении прижимное устройство (10) находится в верхнем положении.
• Через дверцу (6) в топку загружают крупную партию дров.
• После поджигания происходит регулируемый механическим приводом (16) процесс горения.
• Свежий воздух подается нагнетателем через телескопическую полую внутри штангу. Он распределяется равномерно через прижимной диск (10).
• Подача кислорода сверху обеспечивает постепенное сгорание топлива, слоями.
• Золу после завершения цикла удаляют через нижнюю дверцу (13).
• Для поднятия диска (10) в верхнее положение используют лебедку (2) с электроприводом.

Недостатком данной конструкции является невозможность произвольной закладки дров в топку. Существенное преимущество – повышенная до 24 часов и более длительность одного рабочего цикла.

В следующей конструкции топливо можно подкладывать по мере необходимости. Здесь использована технология пиролиза. Она характерна дозированной подачей кислорода и низкой интенсивностью горения. Тлеющие дрова выделяют горючий газ. Он сгорает в дополнительной камере.

Пиролизный котел

Эта установка полноценно использует топливо. В продуктах сгорания содержится минимальное количество сажи. Сложной является оптимальная регулировка рабочих процессов.

Газовые и дизельные агрегаты лишены упомянутых недостатков по причине простоты дозирования соответствующих видов топлива. Подобный результат можно получить, если использовать специальным образом спрессованные гранулы из отходов деревообработки, шелухи семечек, иного горючего сырья.

Пеллетный котел

В данном варианте гранулы (пеллеты) засыпают в бункер, откуда они подаются шнековым механизмом в топку. Понятно, что такая конструкция позволяет при необходимости быстро увеличивать и уменьшать подачу топлива. Гибкое изменение производительности котла пригодится для оптимизации работы при изменении внешней температуры, подключении дополнительных потребителей. С гранулами не слишком сложно работать при транспортировке, хранении.

Теплообменник для подогрева воды

Повышают эффективность котлов с помощью сложных структур выходных узлов. В таких конструкциях повышается температура теплоносителя. Аналогичные функции выполняют полые стенки корпуса.

Чертежи твердотопливных котлов длительного горения своими руками

Прежде чем искать соответствующую документацию, необходимо точнее определиться с конструкцией. Предпочтительной является первая схема твердотопливного котла длительного горения, своими руками ее будет создать проще.

Принципиальная схема котла

Для отопления сравнительно небольшого частного дома с общей площадью 150-250 м. кв. достаточно будет следующих размеров:

Чертежи твердотопливных котлов длительного горения своими руками

При высоте чуть более 1,5 метра и ширине около 40 см не сложно будет найти подходящее место для установки. Но надо учитывать необходимость создания технологических проходов для обслуживания. Понадобится свободное пространство сверху для монтажа лебедки и другого оборудования.

Конструкторскую документацию можно создать без соблюдения стандартов

Для реализации частных проектов не обязательно соблюдению ГОСТов. Но чем подробнее получился чертеж твердотопливного котла длительного горения своими руками, тем проще будет исключить ошибки на ранних стадиях.

При удалении большого количества ржавчины перед окраской может понадобиться респиратор

Как выбрать дровяной котел с медленным горением

Котлы отопления длительного горения на дровах, предлагаются несколькими отечественными и зарубежными производителями. Конструкция оборудования, как и теплотехнические характеристики, существенно отличаются

При выборе теплогенератора, уделяют внимание следующим параметрам:

1. Производительность.
2. Особенности конструкции.
3. Страна изготовитель.

По перечисленным выше трем параметрам, подбирают подходящую модель котла для бытовых нужд.

Расчет мощности

Правильно подобранный дровяной котел отопления длительного горения, легко справляется с обогревом жилой площади до 400 – 500 м². При выборе учитывают производительность теплогенератора. Расчет мощности выполняют следующим образом:

1. Высчитывают общую площадь дома.
2. Делают расчет необходимой мощности котла, используя формулу 1 кВт = 10 м².
3. Если в конструкции присутствует контур ГВС, к полученному результату добавляют 15-20% запаса.

Приведенные расчеты подходят для зданий со средней степенью теплоизоляции, расположенные в средней широте России и имеющие высоту потолков не более 2,7м. Для помещений со сложной конфигурацией, большим количество оконных и дверных проемов, вычисления проводят с помощью он-лайн калькуляторов.

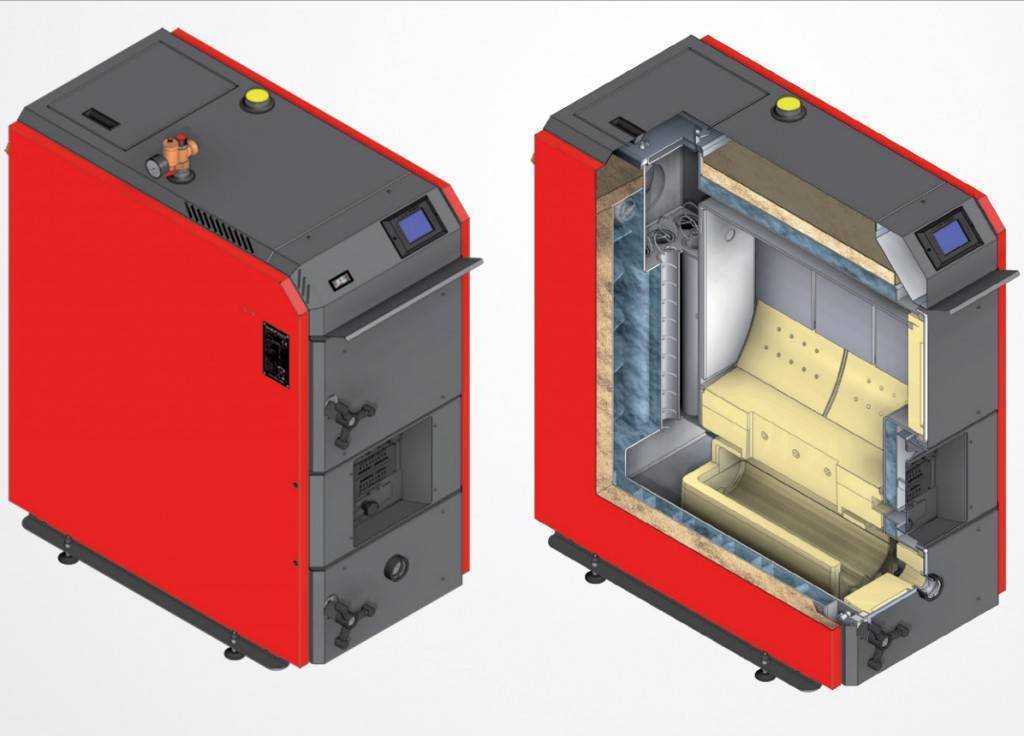

Конструктивные особенности

Виды котлов длительного горения, принято классифицировать на несколько групп, по следующим критериям:

• Количество контуров – одноконтурные котлы для отопления на дровах длительного горения, не имеют встроенного змеевика ГВС. Подогрев бытовой воды осуществляется посредством подключения бойлера косвенного нагрева. Это влечет дополнительные расходы на приобретение емкости и ее дальнейший монтаж. Двухконтурные котлы, одновременно нагревают теплоноситель и воду для бытовых нужд.

• Конструкция топочной камеры – в котлах используется вертикальная и горизонтальная загрузочная камера. Вертикальная топка, подходит для котлов длительного горения на сырых дровах. Используется принцип нижнего сжигания топлива. Сырые верхние дрова, подсушиваются, пока горит нижний слой. Подобная конструкция используется в немецких «Висман», отечественных «Хохловых» и аналогах.

• Автоматика – работа котлов регулируется посредством ручной или механической заслонки. В автоматических версиях, присутствует система принудительного нагнетания воздуха и удаления продуктов сгорания. Контроллер подключается к комнатным терморегуляторам. Погрешность в нагреве теплоносителя, составляет не более 1-2°С.

Отдельно стоит выделить котлы, имеющие встроенный бойлер накопитель. Модели данного типа имеют один контур отопления, но предназначены для нагрева теплоносителя и ГВС.

Лучшие производители

Подобрать лучший дровяной котел для отопления своего дома, может быть достаточно непросто, особенно, если учесть, что продукцию выпускают Россия, Австрия, Германия, Прибалтика, Чехия и Польша, и представлена она, как минимум, десятком различных производителей. От страны изготовителя зависит стоимость оборудования, его теплотехнические характеристики и надежность.

Благодаря отзывам потребителей, был составлен следующий рейтинг дровяных котлов длительного горения:

Жидкое топливо

Реже всего встречаются отопительные котлы для частного дома на жидком топливе. Слишком много недостатков у такого типа обогрева:

• Топливо дорогое.
• Его надо где-то хранить, а это — большая емкость, которую надо установить где-то не очень далеко от дома, чтобы можно было подавать топливо к котлу.
• Для нормальной работы отопления требуется сделать обогрев цистерны для хранения, так как при низких температурах печное топливо густеет и забивает горелку.
• При работе горелка шумит и пахнет, так что для такого оборудования нужна или отдельная котельная или пристройка, но с хорошей звукоизоляцией и вентиляцией.

  Для хранения жидкого топлива требуется большой резервуар
