Отвод воды из бани

После того, как «серые стоки» покидают моечное отделение, они должны куда-то деваться. Слив воды из бани стоит решить самым простым способом – в утепленную дренажную канаву.

Зачем утеплять дренажную канаву? Для того, чтобы вода из бани растекалась по большей плошали и не закупоривала выходной отверстие фановой трубы.

Для этой цели на выходе фановой трубы из моечного отделения наружу монтируют утепленный короб из пеноплекса, который служит сразу двум целям – не дает сразу замерзать стокам из бани и препятствует возникновению сквозняка сквозь открытую фановую трубу.

PS. Кстати, если ваша баня утеплена, то обязательно сделайте для фановой трубы «теплую» заглушку из пеноплекса. О том, как сделать подвод воды в отапливаемую баню – читайте следующую статью на нашем сайте.

Водоснабжение бани из скважины или колонки

Водоснабжение бани из скважины

Перед началом построения коммуникаций следует решить, какой тип источника воды необходим: использование колодца, скважины или систем центрального водоснабжения. В каждом способе есть свои плюсы и минусы. Если есть центральное водоснабжение – тут всё понятно. А если нет – рассмотрим вариант автономного, точнее, как подать воду из скважины.

Что нам для этого нужно? Во-первых, сама скважина или как сделано у меня – простая ручная колонка (труба забита на 5 метров). Во-вторых, необходима насосная станция. В-третьих, надо спланировать и сделать всю разводку труб, установить бойлер для душа, краны и т. д.

Если на Вашем участке подземные воды глубоко, то придётся бурить артезианскую скважину. Удовольствие это не из дешёвых и требует больших трудовых затрат. Но за Ваши деньги, умелые специализированные бригады пробурят скважину, опустят насос и закачают воду уже через 2-3 дня.

Если чистые подземные воды близко (как у меня), то здесь гораздо проще. Просто забиваете трубу, устанавливаете ручную колонку, 2 обратных клапана (на колонку и на насос) и вот Вам источник воды готов. Но такой вариант с обратными клапанами только для летнего периода, зимой использовать нельзя. Грамотное название такого варианта — абиссинский колодец.

Насосная станция

Следующий этап в водоснабжении бани – это установка насосной станции. Насосную станцию приобретать лучше всего с гидроаккумулятором средних размеров. Большой гидроаккумулятор ни к чему, а маленький плох тем, что насос будет периодически включаться и отключаться при малом потреблении воды.

Устанавливать станцию надо в сухом тёплом месте, лучше где-нибудь в подсобке. Учтите такой момент, от того на сколько будут герметично смонтирован всасывающий патрубок, зависит вся работа системы. Подсоса воздуха нигде не должно быть.

Какие применить трубы для водопровода? Для внутренней разводки рекомендую полипропиленовые трубы. Это лучший вариант на мой взгляд. Сделал один раз и забыл о них на всю жизнь. Надо только приноровиться их паять. Металлические трубы сегодня уже не актуально, медные дорогие, металлопластиковые – не практичные (слабое место – фитинги). Для наружного подвода воды лучше использовать трубы ПВХ. Это тоже пластик, который часто используют службы водоканала.

ВОДА НА ДАЧЕ СВОИМИ РУКАМИ – ВИДЕО

Как сделать водоснабжение на даче ( душ, горячая вода)

Банная терраса своими руками за копейки Эконом вариант террасы-пристройки к бане При…
Как нагреть воду в бане – еще один способ Нагрев воды в бане -…
Потолок в бане какой и из чего лучше сделать Крепка баня потолком Когда только покупал…
Вода на даче своими руками – самый дешевый способ Проводим воду в дачный дом…
Домик над прорубью своими руками для купания Избушка над прорубью Наша дача с…
Как подать в баню воду из пруда – схема и самодельное устройство Водоснабжение бани из пруда своими…
Конструкция летнего душа с горячей водой (на дровах) + ЧЕРТЕЖ ГОРЯЧАЯ ВОДА В ДУШЕ НА…

Своими руками › Баня › Вода в бане – делаем своими руками систему водоснабжения бани с помощью бака и насосной станции

Теплообменники

Нагрев воды в бане через теплообменник проще всего осуществить, используя готовые блоки от систем отопления. Теплообменник — самый сложный и ответственный узел. Он размещается в пламени газового котла в бане, в пламени банной печи.

От теплообменника требуется хорошая термостойкость.

Лучший материал — чугун. Отливки из него имеют толстые стенки и служат долго.

Также распространены стальные теплообменники.

Их тоже можно рекомендовать для бани.

По среднесуточному количеству часов эксплуатации баня уступает обычной котельной, или кухонному нагревателю.

Поэтому ее теплообменник вполне может быть стальным с небольшой толщиной стенок. Таким образом, горячая вода в бане через теплообменник будет получаться максимально быстро.

Теплообменник для горячей воды в баню приобретается в комплекте с котлом, печью либо извлекается из отслужившего свой срок оборудования. Источников для получения подобных элементов множество.

Это — газовые водогрейные колонки, одноконтурные и двухконтурные котлы. Конденсаторы холодильников и кондиционеров для теплообменников в пламени не годятся.

Важно! При использовании компонентов от разнородных систем, нужно позаботиться об их конструкционной совместимости и общей герметичности контура. Используете новые переходники и всю соединительную арматуру.. Бак для бани с теплообменником изготавливают из разных материалов

Необходимо обеспечить только совместимость диаметров соединительной арматуры. Комплекты от отопительных сетей подходят оптимально. Также оптимальны комплекты от систем горячего водоснабжения

Бак для бани с теплообменником изготавливают из разных материалов. Необходимо обеспечить только совместимость диаметров соединительной арматуры. Комплекты от отопительных сетей подходят оптимально. Также оптимальны комплекты от систем горячего водоснабжения.

Вместо теплообменника, который ставится в камере сгорания котла или топке печи, можно приобрести теплообменник для бани на трубу. Это специальная конструкция заводского изготовления. По внешнему виду он напоминает обычный бак на трубу, но небольшой емкости. Внутри такого кожуха бака нет.

Информация. Преимущество использования теплообменника на трубу — отсутствие необходимости переделывать конструкцию печи. Недостаток — более низкий КПД, в сравнении с теплообменником в пламени.

Самостоятельное изготовление

Некоторые пользователи предпочитают изготавливать бойлеры на дровах своими руками, что возможно лишь при наличии нужных инструментов и практических навыков.

При самостоятельной сборке отопительного агрегата обязательно рассматривается наиболее трудоемкий вариант исполнения, с которым приходится сталкиваться в отсутствие водопроводной системы.

В этой ситуации потребуется устройство, способное аккумулировать (накапливать) жидкость под определенным давлением. Функцию такого накопителя-аккумулятора может выполнять размещенная на возвышенном месте емкость, от которой отводится труба с заранее просчитанным диаметром.

Сам нагревательный агрегат должен устанавливаться на хорошо выровненной и достаточно жесткой площадке, обеспечивающей устойчивое положение. Для его монтажа лучше всего подойдет предварительно забетонированный пятачок в пределах бани, имеющий подходящий размер.

Как выбрать бак для бани?

Поиск оптимального варианта связан с множеством факторов. И если с материалом изготовления все понятно (нержавейка смотрится куда предпочтительней стали или других возможных материалов), то с другими пунктами зачастую приходится ломать голову.

Выбираем объем

Как уже было сказано выше, необходимый и достаточный литраж определяется на основании нормы 8-10 литров на каждого любителя попариться. Получается, что достаточно посчитать максимальное количество человек и умножить на 8-10. Однако это лишь полправды, так как существуют и другие критерии. Например, площадь помещения и производительность печки. В том случае если печка отличается миниатюрностью и относительно слабой мощностью, а помещение далеко не маленькое, вам придется отказаться от идеи установить большую емкость (при условии монтажа бака на корпус печи). Причина заключается в том, что в такой ситуации мощности печи с трудом будет хватать даже для нагрева воздуха в парилке, уже не говоря о воде. И наоборот, если выделяется большое количество тепла, а емкость маленькая, то вода будет быстро выкипать. Главное при выборе литража – это проанализировать всю информацию и остановиться на том варианте, который удовлетворяет каждому условию.

Выбираем тип бака

Вот тут все гораздо сложнее, так как вариантов существует масса: и печь со встроенным баком, и емкости на трубу, и выносные баки. Притом последние можно монтировать где угодно, включая корпус печи, моечное отделение или место под полком. Расскажем вкратце о достоинствах и недостатках каждого способа.

Встроенный бак – это отличное решение для организации горячего водоснабжения в бане (преимущественно за счет непосредственного нагрева пламенем, что дает высокий КПД). Однако некоторые недочеты все же есть. Во-первых, большая доля тепла уходит на нагрев воды, в то время как нужно еще и воздух в парилке нагреть. Во-вторых, появляются ограничения по размеру и, соответственно, объему бака. Да и размеры печки увеличиваются, уменьшая полезную площадь парилки. Получается, что если в этом отделе бани места и так немного, то лучше подумать о баке на трубу или выносной модели.
Помимо того что бак на трубу позволяет экономить пространство, он еще и не сокращает количество тепла, которое передается непосредственно в парилку (вода нагревается от высокотемпературных газов, которые удаляются через дымоход). К тому, же горячий дым передает теплоэнергию гораздо быстрее всякого теплообменника. Но не все так безоблачно. К недостаткам баков на трубу для бани мы причислим потенциальные трудности по «доставке» кипятка к моечному отделению и возможность образования холодных воздушных пробок, что приводит к отложению деструктивных веществ и засаженности стенок дымохода. Изрядное количество тепла передается жидкости, и температура удаляемого дыма понижается, что и является причиной появления вышеупомянутых пробок.

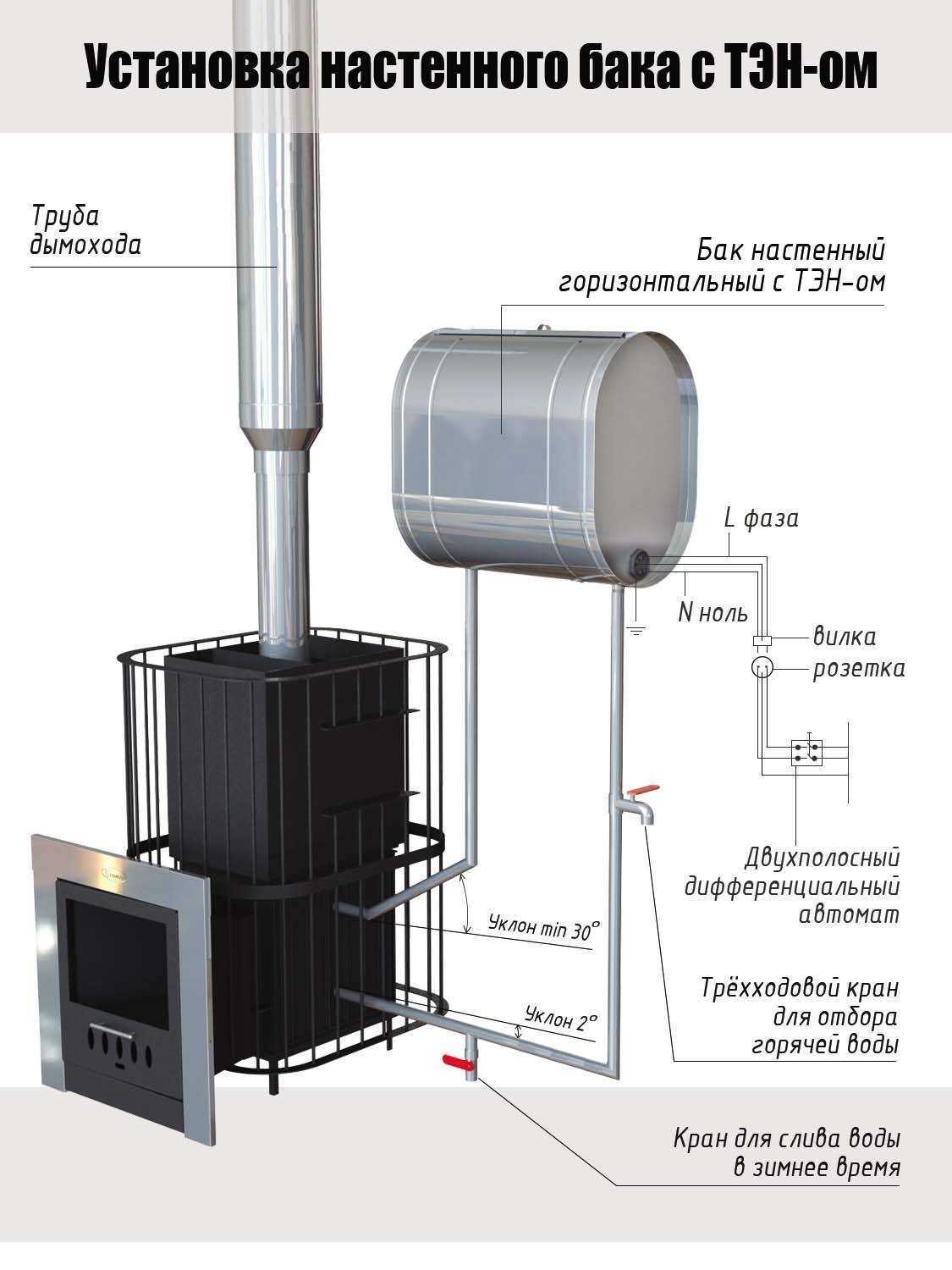

Выносные емкости очень удобны в эксплуатации, так как их можно поместить куда душе угодно. Чаще всего такие баки располагаются в моечном отделении, что весьма небезопасно, но удобно в том плане, что вода изначально находится там, где ее и нужно использовать. Для того чтобы привести вероятность получения ожога к нулю, лучше установить емкость под полок. Следует помнить и о том, что монтаж бака на корпус печи (так же как и установка бака на трубу) приведет к уменьшению доли тепла, расходуемого на поддержание высокой температуры в помещении.

Основной вывод из всего вышеизложенного заключается в том, что при выборе бака для воды в баню нужно опираться на целую совокупность условий. Совсем не лишними будут консультации профессионалов, ведь только специалисты смогут точно сказать, какой бак удовлетворяет не только всем вашим требованиям, но и техническим условиям.

К счастью, на сегодняшний день предложение на рынке емкостей для горячей воды не только покрывает спрос, но даже и превышает его. Именно поэтому нет и тени сомнения в том, что найти прочный, долговечный и подходящий бак совсем нетрудно.

Наличие в бане горячей воды – обязательное условие ее нормального функционирования. Нагрев может осуществляться при помощи газовой колонки, электроэнергии, дымовых газов от сгорания дров или путем подключения к централизованной сети. Все варианты имеют свои плюсы и минусы, исходя из которых выбирается решение для каждого конкретного случая.

Какой теплообменник выбрать для печи в баню

При выборе конструкции теплообменника, учитывают преимущества и недостатки каждого вида. На подбор подходящего устройства влияет целевое предназначение и необходимая производительность:

Печь для бани со встроенным теплообменником – используется для одновременного обогрева и горячего водоснабжения. Печи длительного горения, работающие в режиме газогенерации, не могут обеспечить необходимую теплоотдачу при установке навесного бака. Причина этого в том, что дымовые газы имеют меньшую температуру нагрева.Если планируется установить печку длительного горения, альтернативы встроенному змеевику или пластинчатой конструкции, нет. Эффективное отопление в бане возможно только от печи с встроенным теплообменником.

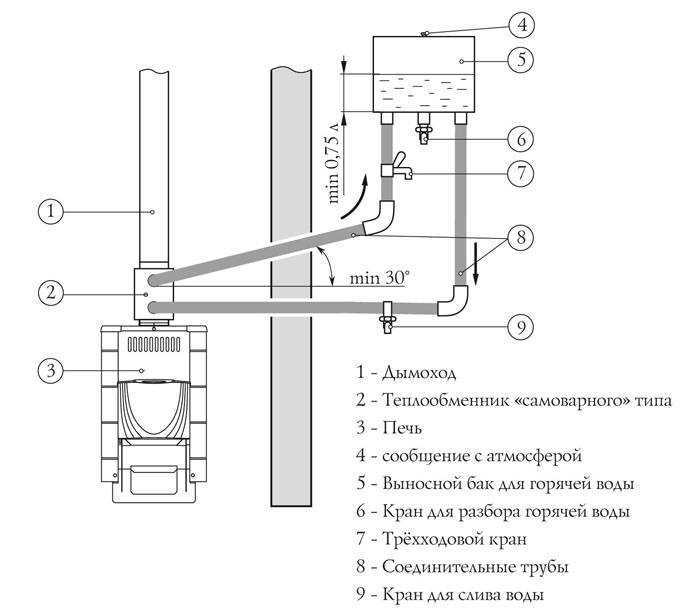

Печь для бани с водонагревателем самоварного типа – отличает высокая производительность горячей воды, но для отопления, бак, надеваемый на дымоход, не сильно подходит по техническим характеристикам.

Выбирая, что установить, встроенный теплообменник или самоварного типа, учитывают особенности их эксплуатации. Для одновременного отопления и обеспечения горячей воды, лучше подойдет змеевик, пластинчатый теплосъемник или водяная рубашка. Исключительно для ГВС, лучше установить водонагревательную емкость самоварного типа.

Как установить теплообменник в печь

Встроенный теплообменник – монтируют на заводе, барабанного типа – устанавливается на трубу дымохода. Баки изготавливают разного внутреннего диаметра, поэтому, монтаж не требует много усилий и проводится одновременно с выводом дымоходной трубы. Заводские емкости поставляются с вместимостью от 20 до 80 л.

Сложность заключается в подключении батарей от печи. На корпусе расположены специальные отводы для подачи и обратки теплоносителя, к которым подсоединяются трубы системы отопления.

Работы выполняют с соблюдением следующих рекомендаций:

Трубы для подключения к теплообменнику. Температура теплоносителя часто превышает 85-100°С. Пластик, при таком нагреве, может деформироваться, поэтому его не используют. Для теплообменника надо использовать трубы из стали, подойдет медь.

Подключение батарей – при естественной циркуляции длина трубы от корпуса печи, не должна превышать 10 м.

Установка циркуляционного оборудования – системы отопления с принудительной циркуляцией устанавливаются для больших отапливаемых помещений, зачастую используются в промышленных банях.

Диаметр трубы теплообменника – производители четко прописывают в технической документации размер и шаг резьбы, облегчающий подбор трубы для монтажа. Диаметр трубопровода в системе отопления, при необходимости можно увеличить, но не уменьшить.

Какие печи для бани лучше – с контуром или без

В традиционных банных печах не использовался теплообменник в обычном понимании этого слова. В каменках устанавливали встроенный бак с нижним или верхним подключением, предназначенный для нагрева воды. Позже, появился съемный теплообменник, устанавливаемый на дымоход.

За определенный период эксплуатации, потребители смогли выделить слабые и сильные стороны печки с водогрейным контуром. Узнать о них можно, внимательно изучив отзывы о теплообменниках.

В качестве недостатков выделяют:

Шум в теплообменнике – спустя несколько месяцев после установки наблюдается гул во время растопки печи. Происходит это по причине зарастания змеевика. Сужение диаметра трубы приводит к быстрому нагреванию и закипанию теплоносителя, что и становится причиной шума.

Требования, связанные с установкой – при естественной циркуляции теплоносителя, для нормальной работы печи потребуется, чтобы трубы в системе отопления были смонтированы со строгим соблюдением наклонов. Убрать воздушную пробку из труб достаточно сложно, придется при максимальном нагреве топить печку несколько часов подряд.

Требование в регулярном обслуживании. Нагрев воды через теплообменник связан с необходимостью чистить и промывать внутреннюю полость змеевика, по крайней мере один раз каждый отопительный сезон.

В зимний период, после каждого посещения и растопки печи, потребуется убрать воду из внутреннего теплообменника, что также доставляет неудобство.

Банные печи с водяным контуром получили широкое применение в промышленных целях. Бытовые модели не получили широкого распространения, за исключением водонагревателей самоварного типа, устанавливаемых на трубу.

Источник

Разработка рабочего проекта душевой

При разработке проекта следует особое внимание уделить выбору подходящего места для моечной с душем. Душевая в бане должна располагаться в удобном месте, а лучше – на выходе из парилки

При выборе оптимального местоположения необходимо учитывать схему подвода основных коммуникаций: системы холодного, горячего водоснабжения и стоков.

При наличии санитарного узла душевую следует расположить в смежном к нему помещении.

При самостоятельном проектировании бани важно тщательно продумать размещение основных точек водозабора и удобство технического обслуживания готовой системы. Если помывочная имеет бетонное основание, тогда допускается установка самодельной душевой кабины или поддона

При обустройстве деревянного настила рекомендуется выбирать готовые модели душевых

Если помывочная имеет бетонное основание, тогда допускается установка самодельной душевой кабины или поддона. При обустройстве деревянного настила рекомендуется выбирать готовые модели душевых.

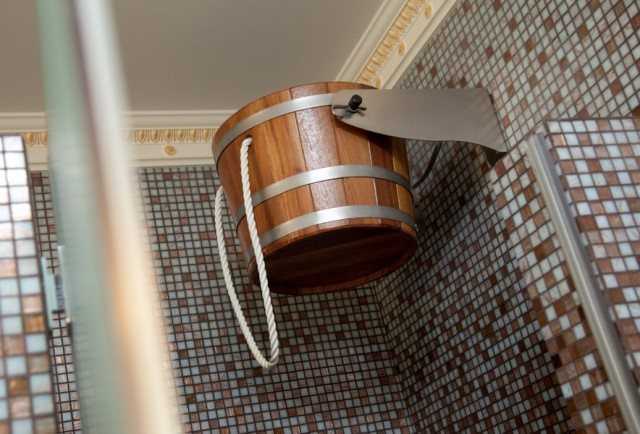

Простой и экономичный вариант – ведро-водопад, которое требует лишь установки крана для подачи холодной воды в устройство. Если необходимо обеспечить горячее водоснабжение, тогда лучше использовать душ с подогревателем.

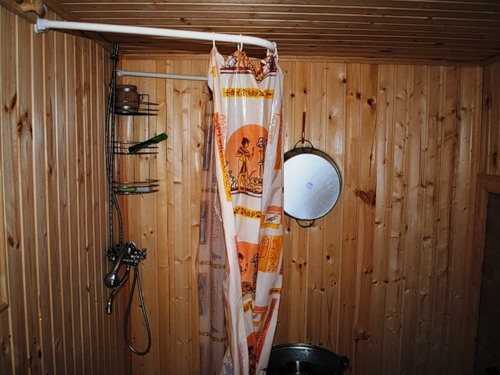

Деревянные душевые кабины для бани – практичный вариант, который можно использовать в летний период на небольших дачных участках.

Более дорогостоящие модели с подогревом предусмотрены для внутреннего монтажа в деревянной бане, они представлены монолитными конструкциями, состоящими из поддона и стенок.

Основные моменты, которые следует предусмотреть перед обустройством душевой:

назначение душевой;
место, где будет расположен душ для бани;
система холодного водоснабжения;
варианты подогрева воды;
система водоотвода;
выбор подходящего типа душевой;
материалы для прокладки труб водоснабжения и канализации;
внутренняя облицовка помещения.

Самостоятельное изготовление

Теплообменник для банной печи своими руками

Отопление в бане – одна из главных и необходимых вещей. Если не будет достаточных температур и влажности, парилка просто потеряет свой смысл. Более того, в таком случае есть опасность образование грибка, бактерий, сквозняков, которые станут причиной простуды. Есть множество способов сделать отопление в бане. Некоторые предпочитают установить бойлер, другие – настоящую печь.

Последний вариант, как говорят специалисты, не требует таких трат, как первый, многочисленные отзывы утверждают, что он более экономичный и экологически выгодный. Но если опыта в том, как сделать печь и теплообменник для нее, нет, то стоит знать принцип работы и другие важные моменты, связанные с такой конструкцией.

Назначение теплообменника

Прежде чем закупать в строительном магазине все необходимое, многие сталкиваются с вопросом необходимости такого оборудования. Теплообменник для банной печи нужен, чтобы более экономично расходов топливо. Именно отсюда и вытекают на первый взгляд странные требования к устройству:

Протапливание и повышение температуры за короткое время.
Эргономичность печки.
Обязательное наличие каменки.
Периодический режим функционирования отопителя.

Становится ясно, что при относительно небольших размерах печка должна крайне быстро достигать определенных температур и поддерживать их уровень. При этом вы удивитесь, если узнаете, сколько тепла уходит через трубы на улицу. Теплообменник позволяет пускать эту энергию на дополнительный обогрев как самой парилки, так и смежных комнат.

Что нужно знать о конструкции

Проще всего будет купить встроенный теплообменник в печь еще на моменте постройки и закладки. Но не все столь дальновидны, а многие просто не сталкиваются с такой необходимостью. Но стоит понимать, что если печь уже функционирует, ничего не помещает найти нужный змеевик. Установка не считается сложной, хоть и требует соблюдения некоторых правил.

По тому, как работают теплообменники, можно поделить их на три основных группы:

теплообменник внутри печи;
наружные конструкции, представляющие собой бак у стенки печи;
наружный трубный контур, который нагревается за счет отходящих газов.

Внутренний теплообменник может быть сделанным в виде змеевика или бака – принцип действия тут аналогичный. В любом случае нагревающий элемент устанавливают прямо в топливник. Нужно его монтировать так, чтобы на деталь не попадал огонь, и она не подвергалась действию наиболее высоких температур. Но в то же время ее делают на пути отхода газа. Если конструкция будет установлена правильно, то она прослужит долго, не будет плавиться. Но назвать такой вариант эффективным нельзя, ведь змеевик забирает тепло прямо из печи, то есть понижает ее производительность. Именно поэтому КПД тут составляет всего лишь 50%.

Наружный бак вешают к одной из стен печи. Легче монтажа не найти, однако на этом плюсы практически и заканчиваются. Требуется постоянно добавлять холодную жидкость, а тепло, проходящее сквозь стенки, недостаточное, чтобы обеспечить обогрев парилки.

Наиболее эффективными считаются конструкции для отбора тепла из газов. Они повышают тепло от топлива на 60% и никак не влияют на производительность печи. Здесь бак монтируют прямо на выходе дымоходной трубы. Многие современные типы печек, например, Ермак и Термофор, сделаны именно по такому принципу. К такому баку могут быть присоединены патрубки с выносной, дополнительной емкостью.

Как установить

Проще всего произвести монтаж, если вы покупаете конкретный теплообменник в комплекте с банной печью. Здесь все действия упираются в подробную инструкцию от производителя. Другой вопрос: как подключить водяной контур или топку для кирпичной печки? Основную трубную деталь делают заранее из черной толстостенной трубы. Чтобы она подошла, предварительно создают проект печи, если его еще нет.

Узнать самостоятельно объем бака довольно затруднительно. Проще найти аналогичную модель в Интернете и сделать все по схожести. Просто ищите печь с такими же техническими характеристикам, там и будет указан объем емкости. Однако лучше внимательно отнестись к этому показателю, чтобы избежать перегрева или недогрева.

Для монтажа подойдут любые прочные трубы, не только металлические, но и полимерные. Диаметр их рассчитывают, основываясь на размеры патрубков. Расстояние между баком и печью не должно быть больше, чем 3 метра.

Конструкция

Ржавчина на стенках котла не образуется благодаря наличию специального анодного устройства. Чаще всего водонагреватели оснащены термостатическими устройствами, отвечающими за автоматическую работу ТЭНа. Такое устройство не только сводит к минимуму вмешательство человека в работу водонагревателя, но и обеспечивает экономию электрической энергии.

Все бойлеры оборудуются предохранительным клапаном, который снижает давление, предохраняя тем самым емкость от деформации и разрушения. Бойлер можно подключить к одной или нескольким точкам водозабора, которые будут пополнять объем воды по мере ее расходования.

Принцип работы накопительного электрического водонагревателя основан на законе физики – горячая вода при нагревании поднимается вверх, откуда и осуществляется ее забор. Простота конструкции бойлера дает возможность выполнить самостоятельную установку и подключение к точкам водозабора, тем самым снизив расходы на монтаж оборудования.

Схема устройства накопительного водонагревателя
