Что такое сухой контакт в электрике

Преимущества и недостатки

Датчики и другие электротехнические устройства с сухим контактом отличаются простотой конструкции, имеют доступную цену. Они легко встраиваются в существующие цепи, коммутируются с компонентами разных производителей. Последствия активного и пассивного состояния таких датчиков легко прогнозировать.

Сухой контакт — это радиотехнический термин, который обозначает группу контактных устройств, совершенно различных по типу и конструкции, но имеющих один общий признак — в устройствах, все такие контакты не имеют гальванической связи с цепями электропитания и заземлением. Они гальванически развязаны с управляющим сигналом. Могут быть как нормально замкнутыми, так и нормально разомкнутыми .

Дискретный вход (Цифровой вход) — это вход прибора или контроллера для подключения неких внешних устройств или датчиков, чей выход имеет конечное число устойчивых состояний. В системах мониторинга, сетевой автоматики, в охранно-пожарных системах и охранном телевидении, например, таких состояния 2: «замкнуто» и «разомкнуто». Примером дискретного входа может служить, например, шлейф многих охранных сигнализаций, срабатывающих на разрыв линии. Каждый вход для подключения охранных шлейфов в таких системах, по сути, является дискретым входом, который воспринимает только 2 состояния — или обрыв, или, наоборот, замыкание.

Аналоговый вход — более широкое понятие. В отличии от дискретных сигналов (когда имеется конечное число устойчивых состояний, например 2) аналоговые сигналы могут иметь сложную форму и зависимости. Например, изменяющийся уровнеь напряжения или тока в цепи — это аналоговый сигнал. Аналоговый вход контроллера представляет собой вход т. н. АЦП (аналого-цифрового преобразователя — специального устройства, преобразующего аналоговый сигнал в цифровую последовательность (код) для дальнейшей обработки внутри контроллера. Аналоговые входы можно использовать, например, для измерения уровня напряжения, величины сопротивления или протекающего тока и т. д. и т. п.

Дискретный выход (Цифровой выход) — это выход датчика или контрольного прибора, который имеет 2 устойчивых состояния, например, «замкнут» и «разомкнут». Это может быть дверной датчик охранной сигнализации (магнитоконтакт, «геркон»), концевой выключатель, кнопка или выход реле какого-либо прибора. На самом деле, даже транзисторный выход микроконтроллера (типа «открытый коллектор») так же является дискретным, т.к. тоже имеет 2 устойчивых состояния — включен или выключен (транзистор открыт или транзистор закрыт), но в современной автоматике чаще всего можно встретить дискретный выход именно в виде контактов реле, работающих на замыкание, размыкание, или с перекидной контактной круппой — выходы «нормально замкнут» (НЗ, NC), «нормально разомкнут» (НР, NO) и «общий» (C).

«Сухой контакт» — термин, означающий отсутствие гальванической связи между этим контактом и другими электрическими цепями прибора или с землей. То есть это контакт, который гальванически полностью отвязан от всех цепей управляющего устройства. Согласно другом определению «сухим контактом» называют контакт, между выводами которого в любом состоянии нет никакого подведенного напряжения (при отсутствии внешних цепей). Пример «сухого контакта» — выходы реле различных приборов, выключатели, кнопки и т. п.

В противоположность «сухому контакту» существует понятие «мокрый контакт». Это контакт, который в одном из своих положений имеет некое самостоятельно создаваемое напряжение между своими выводами и/или не имеет гальванической развязки с остальными цепями прибора и его источником питания. Пример такого контакта — аналоговый вход контроллера, оптической развязки или выход типа «открытый коллектор».

Технические характеристики ГРЩ

К техническим характеристикам ГРЩ относят:

напряжение сети;
максимальный ток нагрузки;
количество входов;
количество выходов;
наличие или отсутствие автоматики резервирования;
тип и количество приборов индикации и учета;
система заземления;
степень защиты.

Поскольку в каждом отдельном случае условия неодинаковы, то в конструкцию типовых ГРЩ могут вносится изменения. Особенно часто это касается номинальных значений автоматов защиты.

Важно! Для обеспечения безопасности обслуживания и безаварийной работы все изменения должны обязательно вноситься в техническую документацию. Вам это будет интересно Изоляция кабелей и проводов

Вам это будет интересно Изоляция кабелей и проводов

Один из экземпляров электрической схемы обычно закрепляется на внутренней стороне одной из дверок шкафа. Обозначения на схеме должны выполняться согласно требованиям стандартов, чтобы можно было однозначно расшифровать изменения.

Пример однолинейной схемы ГРЩ

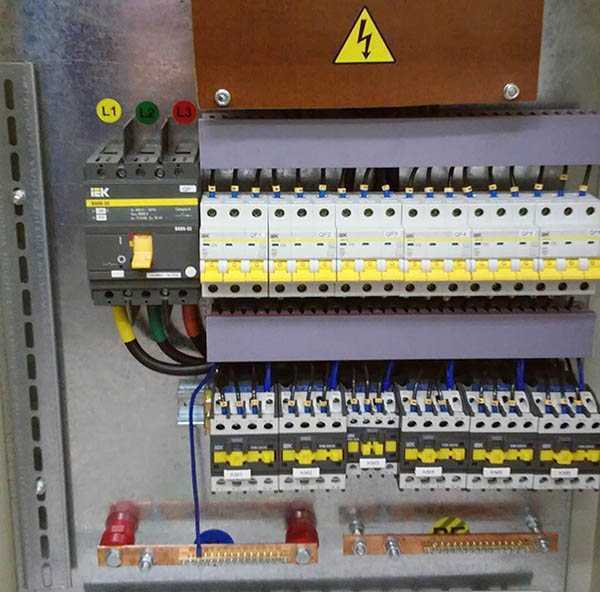

Наиболее часто современные распределительные щиты имеют модульную конструкцию, что упрощает обслуживание и внесение изменений. Основные модули (секции):

вводная, в которой размещаются вводные автоматы (рубильники), приборы учета, элементы защиты;
модуль отходящих линий, с автоматическими выключателями для каждого потребителя и с отдельными приборами учета для каждой из нагрузок;
секция учета. Здесь устанавливаются счетчики электроэнергии, трансформаторы тока, модемы дистанционного контроля;
секция компенсации реактивной мощности.

Секция компенсации реактивной мощности Таким образом, в зависимости от предъявляемых требований конструкции ГРЩ могут отличаться как количеством, так и способом подключения модулей.

Обратите внимание! Одной из важных характеристик является способ разделения нагрузки и резервирования питания, то есть, к какой линии подключены потребители в нормальном режиме и к какой в аварийном при пропадании питания в основном фидере

Зачем нужен сухой контакт?

Многие спрашивают — зачем было выдумывать отдельный термин, использовать такую запутанную схему с обработкой событий именно по сигналу тупа сухой контакт, да и просто, какая от него польза?

Ответ на эти вопросы достаточно прост, именно из-за того, что сухие контакты сами не обладают никакой формой сигнала, а лишь коммутируют то, что к ним подключают – позволяет управлять широчайшим спектром оборудования, не зависимо от используемых интерфейсов и параметров данных приборов. Именно поэтому второе, менее распространённое название у сухого контакта – безпотенциальный контакт.

Чаще всего, при электромонтаже, коммутационное оборудование, где располагается сухой контакт, монтируется смежными организациями – например слаботочниками, задача же электриков завести этот сигнал в электрощит и правильно собрать схему управления, чтобы сценарий работы электрооборудования, при получении сигнала, был именно таким каким требуется.

Чаще всего, сухие контакты работают по принципу переключателя, т.е. имеют три клеммы – 1 общая и две перекидные:

— один контакт нормально замкнут (в обычном состоянии) и размыкается лишь в случае срабатывания сценария

— другой нормально разомкнут, он наоборот, замыкается при том же срабатывании

Такая схема позволяет максимально широко использовать возможности по подключению сухого контакта.

В следующей статье покажу несколько основных схем подключения, по которым коммутируются сухие контакты в электрике, в 95% случаев одна из них подойдёт и вам.

Этажный (ЩЭ)

Этот электрический щит предназначен для установки в многоэтажных жилых домах. Он позволяет распределять электропитание на 2-6 квартир.

Как правило, такое оборудование состоит из нескольких основных элементов:

абонентской камеры . В ней устанавливают защитные предохранители;
камеры учета . Ее используют для монтажа счетчиков;
слаботочной камеры . В ней устанавливают технику для интернета и кабельного телевидения.

Изделия используют для учета, приема и распределения электроэнергии. Оборудование также позволяет защищать бытовую технику от перепадов напряжения. Такие приборы разрабатывают с учетом действующих требований по устойчивости к повышенным нагрузкам и количеству групповых линий для одной квартиры.

Что такое сухой контакт в электрике

Группа: Участники форума Сообщений: 90 Регистрация: 30.8.2018 Пользователь №: 347200

сам себе Sapiens

Группа: Участники форума Сообщений: 9866 Регистрация: 21.5.2005 Из: г. Владимир Пользователь №: 797

«Сухие» контакты — изначально гальванически ни с чем не связанные (до их использования в какой-то цепи). Примеры: контакты электромеханического реле, выход оптопары и т.п.

«Мокрые» — в противоположность, изначально имеющие гальваническую связь с какой-то схемой, с сетевым электропитанием, с «землёй». Выражение «мокрые контакты» — наверное, нежелательное. Лучше говорить «контакты, имеющие гальваническую связь с тем-то».

Люди просто неуместно используют это выражение. Простой выключатель не принято называть «сухими контактами».

Сообщение отредактировал tiptop — 17.9.2019, 7:56

Группа: Участники форума Сообщений: 90 Регистрация: 30.8.2018 Пользователь №: 347200

А пуд как был, он так и есть шестнадцать килограмм

Группа: Модераторы Сообщений: 19637 Регистрация: 9.6.2006 Из: Самара, Димитровград Пользователь №: 3117

сам себе Sapiens

Группа: Участники форума Сообщений: 9866 Регистрация: 21.5.2005 Из: г. Владимир Пользователь №: 797

«Мокрый контакт» — так я говорить не собираюсь. Считаю это выражение белибердой.

А «сухие контакты» — это изначально «беспотенциальные контакты»: на них нет напряжения относительно земли, а изоляция между ними и землёй есть (обычно подразумевается, что фазное напряжение на них можно подать).

А пуд как был, он так и есть шестнадцать килограмм

Группа: Модераторы Сообщений: 19637 Регистрация: 9.6.2006 Из: Самара, Димитровград Пользователь №: 3117

Группа: Участники форума Сообщений: 2429 Регистрация: 2.3.2016 Из: Ленинграда Пользователь №: 291398

сухой контакт это как сухотруб открывай-закрывай, все равно пусто пока не откроется задвижка.а вот в водозаполненной — открыл и потекло.

но, на сколько понимаю, сам смысл сухих контактов не в том что там есть или нет, а скорее в их назначении: управление и диспетчеризация/сбор данных.то есть на сколько понимаю и выключатель может быть сухим контактом «с напряжением» между контактами, но установленный в управляющей, а не силовой, цепи, например в магнитном пускателе.

а вот «мокрый» это рубильник/выключатель в простой цепи: воткнул и по этому же рубильнику потек ток к потребителю.

или не прав?

Двойных полосок злой фанат!

Группа: Участники форума Сообщений: 3047 Регистрация: 8.12.2006 Из: СПб Пользователь №: 5099

Выключатель — это сухой контакт сам по себе.

Если этот же выключатель подключить последовательно с батарейкой и поместить в коробочку, из которой вывести две клеммы — это будет мокрый контакт.

Батарейка смачивает сухость выключателя Мы же помним, что электричество является жидкостью, согласно представлениям средневековых физиков

Группа: Участники форума Сообщений: 28442 Регистрация: 4.12.2006 Из: 97 Пользователь №: 5032

или не прав?

Ну ладно б почти сленговое «сухой контакт» человек спрашивал, но ведь «мокрый» совсем сленг. И ведь ждет четких терминов и нормирования всего этого.

Кстати, пример с простым выключателем тут как бы «не канает», ибо он «не по феншую» для примера. Если вот контакты реле или магнитного пускателя, то более подходяще.

Комплектация

Необходимо отметить, что комплектация ВРУ для жилых, общественных и офисных зданий отличается от комплектации устройств для промышленных объектов. Но во всех моделях обязательно устанавливаются вводные панели и распределительные. По сути, отсюда и само название – вводно-распределительное устройство. Схема соединения у всех практически стандартная.

Для общественных зданий

Начнем с того, что отметим – аппаратура панелей водного типа предназначается под силу тока: 250, 400 и 630 ампер. Поэтому чаще всего для этих устройств устанавливаются панели типа ВР, ВА или ВП.

Распределительные панели также могут иметь разную комплектацию. К примеру:

С автоматами на отводящих сетях.
С добавлением лестничного и коридорного освещения. Используется, как отдельная линия.
Учет и контроль потребления тока может производиться отдельно или по линиям.

Распределительные панели и вводные обычно располагаются рядом друг с другом. Имеется в виду панели одного ввода.

Схема ВРУ

Для производств

Необходимо отметить, что на производствах, особенно крупных, потребляются большие мощности. Поэтому в качестве ВРУ здесь используются вводные и распределительные шкафы, которые изготавливаются на заводах по ТУ или ГОСТам. Чаще всего устанавливаются ВРУ или односторонние, или двусторонние. При этом на вводных установках монтируются автоматы АВМ, на распределительных А37.

Внимание! Односторонние панели устанавливаются у стен. Двусторонние на расстояние не меньше 80 см от стены

Щит ВРУ односторонний является компактным, двусторонний удобен в обслуживании.

Необходимо отметить, что устройства ВРУ могут быть изготовлены на заводе модульным видом. Это когда, к примеру, блок автоматов устанавливается отдельно, блок со счетчиками контроля отдельно, блок с предохранителями отдельно и так далее.

Некоторые требования к помещениям, где должны устанавливаться устройства ВРУ.

В помещение, где устанавливается вводно-распределительное устройство, может входить только обслуживающий персонал, имеющий допуск.
Через это помещение не должен проходить газопровод, другие коммуникационные сети прокладываться могут, но только без соединений. Здесь не должно быть задвижек, вентилей и прочей запорной арматуры.
Нельзя устанавливать ВРУ во влажных и сырых помещениях, особенно в тех, где есть большая вероятность затопления.
Можно проводить монтаж устройств и на лестничных клетках или в коридорах. Правда, шкаф этого типа должны обязательно запираться от ненужного проникновения. При этом все рукоятки управляемых приборов должны быть съемными или находиться внутри ящика.

Маркировка

Сигнал типа сухой контакт

Теперь представьте, что не вы нажимаете клавишу выключателя, когда это потребуется, а механизм, управляемый работающим по определенному алгоритму устройством. Оно автоматически замыкаем или разрывает контакты, в зависимости от выполнения тех или иных заложенных в него условий.

Теперь эта цепь, при наступлении определенных событий, будет рваться или соединяться – если это питание лампы в вашем светильнике, то она будет или зажигаться, или гаснуть. По этому принципу работает простое электромеханическое реле.

Изменение положений контактов по сути является сигналом, сообщающим нам о наступлении какого-то события, в нашем случае мы узнаём об этом увидев, что светильник изменил своё обычное состояние (зажегся или наоборот потух) – это и называется сигнал типа сухой контакт.

В электропроекте или техническом задании, вы, скорее всего, столкнетесь именно с такой формулировкой и ваша задача, уже как электрика, правильно обработать этот сигнал, чтобы при изменении состояния сухого контакта, произошли нужные нам события, что-то включилось или наоборот отключилось.

Общее устройство и работа ЩСУ

Щит станций управления является низковольтным комплектным устройством, изготавливаемым в шкафном или многошкафном исполнении. Типовая сборка ЩСУ состоит из блоков Б5000, БМ5000, Б8000. Каждый шкаф может состоять из четырех или пяти секций. В двух секциях располагаются частотные пускатели, а в остальных – различные виды пускорегулирующих устройств.

Конструкция, состоящая из одного шкафа, может быть выполнена в двух вариантах:

В первом случае шкафы комплектуются блоками типа Б, устанавливаемых в общую конструкцию ЩСУ. Внешние управляющие и управляемые устройства соединяются между собой через эти блоки с помощью пружинных или винтовых зажимов.
Во втором варианте используются блоки модульной серии БМ, которые также включаются в общую конструкцию щита. Однако, в данном случае, применение модульных элементов позволяет отключать, снимать или заменять любой из модулей, не останавливая работу всего щита и подключенных устройств.

Щиты многошкафные включают в себя комплект шкафов, в каждом из которых имеются блоки, предназначенные для выполнения однотипных функций. Они обеспечивают ввод и распределение электроэнергии, контролируют и обрабатывают параметры, осуществляют управление и защиту, обмениваются сигналами. Каждый такой щит по своей сути является законченным низковольтным комплектным устройством.

Применение в технике связи.

Часто «сухие контакты» устанавливаются на регенераторах проводных систем передач. К контактам подключают датчик открытия помещения НРП (не обслуживаемый регенерационный пункт), датчик подтопления и др. Системы передачи обеспечивают отображение сигналов на соответствующих узловых пунктах с дальнейшей их обработкой — запись в журнал, звуковое оповещение для выезда аварийной бригады и прочее.

Зачем нужен сухой контакт?

Аварийный ввод резервного питания (АВР)

Данное оборудование предназначено для переключения потребителей с основного источника питания на резервный при возникновении аварийных ситуаций. АВР необходимо использовать в больницах и других учреждениях, где большое значение имеет непрерывная подача электроэнергии. Также устройства этого типа можно устанавливать в коттеджах.

Чаще всего используют 2 подтипа электрощитов:

приоритетный . Он имеет только один канал электропитания;
бесприоритетный . В таком оборудовании основные функции может выполнять любой источник питания.

При выборе определенных моделей следует учитывать личные предпочтения

Также важно знать все особенности электрической сети

Щит собственных нужд ЩСН

Щит собственных нужд ЩСН предназначен для приема электрической энергии собственных нужд переменного тока от двух независимых источников переменного тока (секций собственных нужд) и распределение этой энергии по потребителям подключенных к щиту собственных нужд. Щит ЩСН используется для распределения электрической энергии переменного тока по цепям собственных нужд. В щите ЩСНустановлены автоматические выключатели втычного, выдвижного или стационарного исполнения, что позволяет реализовать все возможные требования заказчика. Щит собственных нужд ЩСН распределяет электрический ток переменного тока для осуществления непрерывной работы электродвигателей, механизмов, микропроцессорной защиты подстанции, даже при отсутствии входного напряжения переменного тока на одном из вводов от секции собственных нужд. При этом питание осуществляется от ввода на котором присутствует напряжения заданного качества.

Щиты ЩСН в основном применяется на электрических станциях, трансформаторных подстанциях, распределительных пунктах и блочно-модульных подстанциях для питания переменным трехфазным напряжением. Входное напряжение питания щитов ЩСН это трехфазное напряжение переменного тока. Количество вводов напряжения переменного тока в щитах собственных нужд ЩСН ограниченно только возможностями заказчика.

Щиты собственных нужд ЩСН выпускаются в различном типоисполнении в зависимости от назначения и требуемых характеристик. При запросе стоимости Щитов ЩСН, просим выслать опросный лист или предоставить техническое задание на изготовление. Цена щита ЩСН будет сообщена заказчику в течение одного рабочего. Цена ЩСН будет ниже конкурентов так, как наше предприятие занимается разработками систем контроля в цепях переменного тока и готово предложить вам решения удовлетворяющий ваш запрос, по разумным ценам.

Наше предприятие более 10 лет выпускает щиты собственных нужд серии ЩСН. Готовы изготовить щиты собственных нужд ЩСН по техническому заданию или предоставленному заранее заполненному опросному листу.Наши щиты ЩСН установлены на энергетических объектах России.ЩСН изготавливается согласно техническим условиям ТУ-3433-007-54075098-2008 и имеют сертификат соответствия сертификат РОСС RU.АЯ96.В05684.

Для управления и контроля за основными параметрами потребителей в щите собственных нужд ЩСН устанавливаются сертифицированные реле контроля серии РК. Для ознакомления с данными видами реле контроля, просим посетить сайт www.relpro.ru.

Наглядный пример

Лучшим примером сухого контакта можно считать обычный выключатель света, т.к. он устанавливается в разрыв фазного проводника, идущего к светильнику, при этом, пока выключатель не встроен в цепь на его контактах нет потенциала, они не заземлены, но при этом вы можете им управлять нажимая клавишу — замыкая или размыкая соединение токопроводящих элементов.

К клеммам выключателя вы можете подключить что угодно, пустить через него переменный или постоянный электрический ток, практически любых выбранных вами параметров, а затем управлять этой цепью — разрывая или наоборот соединяя контакты, влияя тем самым дойдёт ли выбранный вами сигнал до потребителя на другом конце цепи (в примере с выключателем это электрический ток до светильника).

Область применения

По сути, распределительные устройства ВРУ можно использовать на любых объектах. Это может быть производство или жилое строительство

Здесь важно точно подобрать само устройство по мощности потребления и напряжению в подающей сети. Все эти параметры обычно указываются в проектной документации

Вот почему сборка ВРУ – это ответственный момент, который проводится по строгим и жестким требованиям. При этом сам щит (шкаф) может собираться как устройство, точно подогнанное под те самые требования. Кстати, сам процесс сборки производится только вручную. Так же на рынке можно приобрести модели стандартного типа, подходящие под определенные параметры потребляющей и питающей сети.

Главный распределительный щит (ГРЩ)

Это устройство предназначено для монтажа на крупных промышленных предприятиях и трансформаторных подстанциях. Чаще всего оно имеет внушительные размеры. Такое оборудование обеспечивает стабильное электроснабжение целого объекта, защищая приборы от перепадов напряжения и коротких замыканий. ГРЩ равномерно распределяют электроэнергию и в случае необходимости могут автоматически переключиться с основного ввода электропитания на резервный.

При работе с любым типом электрощитов, указанных в данной статье, необходимо соблюдать действующие правила электробезопасности

Это особенно важно во время выполнения монтажа оборудования

Если вам необходимо уточнить информацию о характеристиках устройств и заказать электрические щиты, обращайтесь в ООО «Электромол». Вы можете отправить заявку, воспользовавшись удобной формой на нашем сайте.

Что собой представляет ВРУ

В принципе, по внешнему виду ВРУ сложно отличить от других ящиков, используемых в электрике. К примеру, тот же распределительный щит очень похож на ВРУ. Хотя, по сути, оба устройства выполняют практически одни и те же функции. Итак. ВРУ – это металлический ящик или щит с односторонней панелью. Именно такая модель чаще всего используется в жилом фонде. Правда, необходимо обозначить, что количество панелей может быть без ограничения, к тому же сами устройства могут быть собраны в секции, что увеличивает удобство их эксплуатации, плюс сокращает место установки.

Вводно-распределительное устройство имеет два вида исполнения: напольное и подвесное. Именно проектная документация определяет, какой вид будет установлен на объекте. Кстати, о панелях. На них устанавливаются все необходимые приборы, то есть здесь проводится комплектация самого ВРУ. Добавим, что по количеству вводов устройства могут быть с двумя вводами, с одним или несколькими.

Есть определенные стандарты, которые определяют сборку устройства.

Схема ВРУ

Сила тока (ударного) при замыкании не должна превышать 20 кА.
Изоляция должна выдерживать номинальное напряжение не больше 1000 В.

Как и в случае с любыми электрическими устройствами, приборами и установками, ВРУ может производится под определенные климатические условия их эксплуатации.

Что такое сухой контакт

Я не зря выбрал абсолютно разные по типу компании — это позволит максимально широко показать способы применения коммутационных устройств с сухими контактами, а главное, все возможные способы их подключения применяемые в электрике.

Прежде чем помещения передаются, собственник здания, выполняет их подготовку — заводит основные коммуникации, инжинерные сети, монтирует систему пожарной сигнализации с оповещением и управлением эвакуацией людей, которая, чаще всего, состоит из главной панели (приймно-контрольного прибора), датчиков, извещателей, аварийных и эвакуационных светильников и управляющих устройств — сухих контактов.

Принцип такой системы прост — все компоненты, входящие в неё, подключены к пожарной панели. В случае обнаружения факторов пожара, запускается определенный алгоритм — посылаетя сигнал в диспетчерскую или дежурную часть, включается сирена, аварийное освещение и может выполнятся еще множество функций.

К каждому помещению, на этапе строительства, кроме динамиков оповещения, датчиков дыма (дымовых извещателей) и других приборов, подводится, как минимум, по одному коммутационному устройству (чаще всего это электромеханическое реле), для управления внутренним оборудованием.

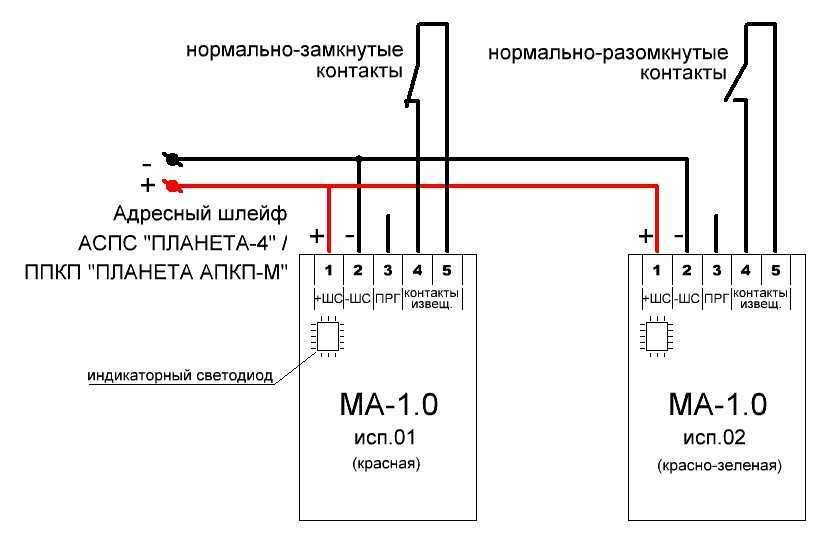

Например коммутационное устройство УК-ВК:

И хотя управление механизмом реле выполняется с пожарной панели (к нему идёт питание), на соединениях, к которым подключается оборудование арендаторов, ничего нет, не потенциала, они не заземлены и т.д. Это просто два токопроводящих элемента, которые могут замыкать или размыкать соединение.

Другими словами — сухой контакт не подаёт электрический ток к электроприборам сам, он может лишь соединить или разорвать ту электрическую цепь, которую к нему подведете ВЫ.

ПОДВЕДЕМ ИТОГИ

— Сухой контакт – это прежде всего тип коммутационного устройства.

— Он или соединяет, или размыкает ВАШУ электрическую цепь, в которую вы его включили.

— На нём изначально нет потенциала, не подведет ток, его контакты не заземлены.

— Единственными важными параметрами сухого контакта должны являться максимальный ток, который можно пропустить через него, и информация о том, в каком состоянии находятся его контакты, как они работают ( обычно бывают нормально замкнутые, нормально разомкнутые или совмещенный тип – перекидные контакты).

Грамотно разработанная и собранная схема в электрощите, позволяющая в полной мере использовать преимущества сухого контакта – залог безопасности для каждого из нас.

Поэтому, если вы электрик, электромонтажник или проектировщик электросистем и вам требуется подключить электрооборудование через сухие контакты, прошу максимально серьезно подойти к этому вопросу и реализовать наиболее надежную и нужную в каждом случае схему, учитывая её основные преимущества.
