Как подключить розетку для тв werkel

Схемы подключения ТВ розеток

Но с начала давайте определимся как подключить ТВ розетку и какие схемы для этого используются? На данный момент существуют последовательная схема подключения, так называемая «звезда» и смешанная схема. Смешанная схема является производной от первых двух вариантов.

Последовательная схема подключения ТВ розеток

Последовательная схема подключения достаточно проста в реализации, цена ее монтажа на порядок ниже, но в то же время для современного цифрового телевиденья она не подходит. Исходя из этого сфера ее применения постоянно уменьшается.

Проходная схема подключения ТВ розеток

Итак:

Суть данной схемы сводится к следующему. От источника сигнала – это может быть антенна или входящий сигнал кабельного телевиденья, подключается первая ТВ розетка. От этой розетки запитывается еще одна, от второй третья и так до нужного нам количества розеток.
Для реализации данной схемы используются розетки двух типов – проходная и оконечная. Проходная розетка имеет два ввода для подключения ТВ кабеля. Первый используется для подключения входящего кабеля, а второй для подключения следующей розетки в схеме.
Последней в этой схеме должна стоять оконечная розетка. Она имеет только один ввод для подключения кабеля от предпоследней розетки в схеме.

Главной особенностью проходных и оконечных розеток является наличие в них специальных фильтров. Дело в том, что любой телевизор при приеме телевизионного сигнала формирует так называемый отраженный сигнал. Он проявляется в виде помех или наложенного изображения на соседнем телевизоре.
Дабы избежать в розетках применяются специальные фильтры. Эти фильтры гасят отраженный сигнал. Но и здесь есть определенный нюанс. Дело в том, что такой фильтр гасит не только отраженный, но и основной сигнал.

Исходя из этого, перед тем как подключить ТВ кабель к розетке по проходной схеме, вам нужно рассчитать максимально возможное количество розеток в схеме. В этом вопросе нам следует отталкиваться от нормативов ГОСТ 28324-89 который нормирует уровень сигнала в нашей стране.
Так для нашей страны действует норматив 57 – 83дБ. Для сравнения в Европе этот норматив составляет 57 – 74дБ. И тут следует отметить, что более высокий уровень сигнала далеко не всегда означает более высокое качество изображения. Зачастую повышения мощности сигнала выше нормируемых значений приводит к обратному эффекту.
Исходя из этого, многие производители рекомендуют устанавливать дополнительный усилитель на каждые 3 – 4 розетки.

Схема подключения ТВ розеток «звезда»

Подключение розетки ТВ можно выполнить и по так называемой схеме «звезда». Данная схема несколько дороже в реализации, но зато она обеспечивает одинаково качественный уровень сигнала на всех розетках в схеме. Кроме того, она практически не ограничивает нас в их количестве.

Схема «звезда»

Суть данной схемы сводится к следующему. От антенны или другого источника сигнала кабель подключается к так называемому сплиттеру или размножителю. Это устройство разделяет сигнал и уже от него подключаются ТВ розетки.
Число подключаемых ТВ розеток зависит от количества выводов сплиттера. Оно может колебаться от двух до 32 и более. Для подключения к сплиттеру применяются одинарные розетки.

Различные типы сплиттеров

Одинарная розетка не имеет никаких особенностей или встроенных фильтров. По сути это обычный переходник, который за счет переходных процессов на коммутации дает падение сигнала не более 3дБ.

Одинарная розетка ТВ

Если входной сигнал слаб, то еще перед сплиттером инструкция советует установить усилитель. Это позволит усилить сигнал на всех розетках ТВ. В то же время это компенсирует падение уровня сигнала в самом размножители. Ведь именно в нем расположена не только схема разделения сигнала, но и схема гашения отраженного сигнала.
Смешанная схема подключения является производной от схемы «звезда» и последовательного соединения.

Смешанная схема соединения ТВ розеток

Виды ТВ розеток

Телевизионные розетки существуют трех типов: проходная, оконечная и одиночная (простая).

Проходные ТВ розетки имеют вход, выход (гнездо для подключения телевизора) и ещё один выход на следующую розетку. Каждая проходная розетка вносит затухание в ответвляемый сигнал, которое примерно на порядок больше чем у оконечной розетки.

Оконечная и простая розетка тв – какая разница?

В схеме звездой применяются оконечные или простые (одиночные) ТВ розетки. Между ними нет разницы, если к ним подключен телевизор. Если телевизор не подключен, то в случае с простой розеткой возможны искажения изображения на экране в виде повторов. Это происходит потому, что оконечная розетка имеет волновое сопротивление линии, 75 Ом. А простая его не имеет, и сопротивление в линии выравнивается за счет входного сопротивления подключенного телевизора. Совершенно не имеет значения при этом, включен телевизор или нет в питающую сеть 220 В.

Оконечные розетки конструктивно имеют волновое сопротивление, равное волновому сопротивлению линии, 75 Ом.

Основные типы ТВ розеток

Производители делят розетки для тв антенны на три типа:

Одиночная или простая телевизионная розетка

Одиночная или простая розетка всегда используется самостоятельно и в этом её главная разница с оконечной тв розеткой. Если продавцы в магазинах или горе-мастер заявит вам, что разницы нет — ищите других специалистов и торговую точку. Потому что, разница таки есть, и заключена она в следующем. Одиночная телевизионная розетка обеспечивает затухание не более 1,5 децибела мощности, а оконечная — аж целых 10 децибел. То есть, проще говоря, если вы «воткнёте» вместо простой розетки оконечную при установке единственной точки, телевизор ваш будет показывать скверно, с помехами.

Забегая вперёд, скажем, что и в схеме подключения с разветвителем (на несколько приёмников) используются простые розетки.

Проходная ТВ розетка

Проходная телевизионная розетка по сути дела тройник. У неё есть 1 вход и 2 выхода, один из них — для подключения кабеля от телевизора, а второй для кабеля к следующей проходной или оконечной розетке. Эти типы розеток всегда устанавливаются вместе, одна или несколько проходных и на финиш — оконечная.

Сразу скажем, что увлекаться установкой проходных тв-розеток не советуем. Каждая из них «режет» мощность сигнала посильнее оконечной. Так что при слабой мощности и без установки усилителя, на последние в цепочке телевизоры будет приходить очень слабый сигнал. Ограничивайтесь четырьмя штуками в связке, чтобы не попасть в такую ситуацию.

Оконечная ТВ розетка

Оконечная розетка замыкает цепочку из проходных, в этом её основная функция. Но можно ставить их и на параллельных сборках.

Вы можете купить как продукцию ведущих европейских брендов, так и российскую.

Для ценителей интересного дизайна и для тех, кто предпочитает единую стилистку всех электроустановочных изделий, подойдут ТВ-розетки из популярных серий:

Выбирайте свою серию для эксклюзивного оснащения домашней телесети или более демократичный рабочий вариант.

Как подключить телевизионный кабель к розетке

Осторожно, стараясь не повредить оплётку и центральный проводник, зачистите концы кабеля. Для этого ножом сделайте два круговых надреза: первый (мелкий) – на расстоянии 2 см от края наружной изоляции и второй, прорезающий изоляцию между центральной жилой и оплёткой, – в 6-8 мм от края

Снимите срезанные участки оболочек.

Очищенный конец кабеля вставьте в клеммную колодку, которая расположена в задней части корпуса. Затяните винтовой механизм с помощью отвёртки (проверьте надёжность контакта). Вставьте устройство в подрозетник и закрепите его с помощью винтов, которые регулируют боковые фиксаторы. Прикрутите декоративную рамку.

Современные изделия при подключении не требуют специальной подготовки кабеля, достаточно вставить очищенную жилу в зажимное крепление, где она прижимается автоматически к контактной клемме, а клиновидный упор проникает под изоляцию и замыкает контакт.

Ошибки при подключении

Если при проверке соединения, подключение отсутствует, возможно, в процессе монтажа или подсоединения витой пары, были допущены ошибки. К таким случаям относятся:

При самостоятельной установке используется тип «Б», а коннектор и модем были куплены уже в собранном виде. Если не проверить тип подключения, то может получиться так, что розетка подключена по одному типу, а провод по другому – типу «А». Из-за этого соединение не возникнет. Нужно посмотреть, как кроссирован коннектор, а затем уже делать распиновки витой пары.
Во время установки витой пары в клеммы при попытке зачистки ножом была повреждена оболочка провода. Для того, чтобы обеспечить коммутацию, необходимо вставить контакты в пазы и сделать правильный обжим.
Был оставлен слишком длинный провод. Для подключения интернет розетки нужно оставить не более 20 см. Если провод будет оставлен на 30-40 см, то розетка будет болтаться и придется ее укорачивать. А для этого, придется повторить всю процедуру установки заново.
При установке все сделано правильно, но все равно розетка не работает. Это значит, скорее всего, что было приобретено нерабочее устройство с заводским браком. На рынке есть много известных производителей интернет-розеток, которые гарантирующих качество своей продукции. Поэтому лучше приобретать такие розетки.

Источник

Загадочная розетка TV RD SAT и её собратья

Кроме обычных ТВ розеток производители предлагают изделия с загадочными именами tv rd sat, tv fm sat, tv sat, TV-RD, tv + rj 45. На самом деле ничего загадочного в них нет и это просто-напросто комбинированные розетки для подключения одновременно 2-3 различных приёмников.

Не секрет, что провайдеры предлагают чаще всего комплекты из эфирного телевидения, радио, спутникового и интернета в придачу. Если тянуть кучу кабелей в квартиру не хочется, то в распредщите на площадке ставят блок-смеситель. Он собирает сигналы от нескольких антенных кабелей на один выходящий, его и заводят в квартиру. А чтобы потом разделить частоты разных вещаний — ставится комбинированная розетка для подключения группы приёмников.

Пригодятся такие розетки и в домах с кабельными сетями. Там блоки-сумматоры могут быть по одному на подъезд и к потребителю тянут сразу один кабель. Для разделения разных частот сигнала и нужна комбинированная розетка.

Давайте разберёмся с премудростями названий на примере продукции компании Legrand

Розетки TV-RD-SAT

Розетки TV-RD-SAT можно найти в сериях Valena и Galea Life. Они предназначены для подключения телевизора (TV), радио (RD) и спутникового ресивера (SAT). Подходят для кабельных сетей, по типу бывают проходные или оконечные.

Розетка Legrand Galea Life TV-RD-SAT проходная

Розетка Legrand Galea Life TV-RD-SAT оконечная

Розетки TV-FM-SAT

Розетки TV-FM-SAT присутствуют в серии Celiane и Валена. Применяются как одиночные в домашних разводках ТВ-кабеля. Подключаются по схеме «звезда», напрямую соединяясь со сплиттером по одной линии. В саму розетку можно включить теле- и радиоприёмник, а также спутниковый ресивер.

Розетка TV-FM-SAT звезда Legrand Valena

Розетка TV-FM-SAT оконечная Legrand Valena

Розетка TV-FM-SAT проходная Legrand Valena

Розетка TV-FM-SAT Legrand Celiane

Розетки TV-RD (FM)

Розетки TV-RD (FM) можно найти в сериях Селиане, Валена, Galea Life. Нужны они в кабельных ТВ-сетях для подключения двух приёмников: радио- и теле. Причём телевидение можно принимать как эфирное, так и по принципу «коллективного спутника». По типу исполнения выпускаются проходные, оконечные и одиночные розетки

Розетка TV-R (TV-FM) одиночная Legrand Celiane

Розетка TV-R (TV-FM) оконечная Legrand Celiane

Розетка TV-R (TV-FM) проходная Legrand Galea Life

Розетка TV-R-SAT на 2 кабеля Legrand Etika

Розетка TV-R-SAT на 2 кабеля Legrand Celiane

Розетки типа ТВ — интернет

Розетки TV + RJ 45 так же имеют 2 входа и 2 выхода для кабелей ТВ и интернет. Такой тип используется для подключения смарт-телевизоров.

Розетка TV + RJ 45 Legrand Celiane

Какие TV розетки нужны для спутниковой тарелки

Если у вас есть спутниковая тарелка и нужно подключить телевизоры к ней, то удобнее всего использовать комбинированные розетки на 2 входа TV RD SAT или TV FM SAT. Рекомендуем разводку по схеме «звезда» с простыми розетками. Для подключения используйте гнездо SAT (САТ).

Подводя итог, можно сказать, что вариантов розеток для телевизора очень много, как по отдельности, так и в сборках. Смотрите, что вам больше подходит и не забывайте про обычные розетки питания. Их потребуется установить в достаточном количестве, хотя бы по 3 штуки, а то окажется, что подключённые к антеннам девайсы запитать не от чего. И надо кидать удлинитель от другой розетки. А мы так старались избавиться от всяких хвостов из проводов.

Разновидности телевизионных розеток

Существует две разновидности телевизионных розеток: окончательные (оконечные) и проходные. Также разъемы классифицируются по назначению: для наземного ТВ (обозначается как TV), для радио (R), для спутникового ТВ (SAT). Кроме того, в продаже встречаются комбинированные типы розеток: TV (45-1000 МГц), TV+R (92-108 МГц), TV+SAT (950-2500 МГц), TV+R+SAT.

Совет! Желательно, чтобы розетка была того же цвета, что и силовые разъемы — так будет легче вписать ее в интерьер. Если же розетки устанавливаются в единый блок, то не только цвет, но и производитель приборов должны быть одинаковыми.

Окончательные разъемы носят такое название, поскольку являются конечным узлом в сети. Этот вид тв розеток отличается сигналом повышенной четкости, отсутствием помех благодаря волновому сопротивлению, равному 75 Ом. Оконечные разъемы могут работать с несколькими стандартами: как по отдельности, так и в комбинации (TV, TV+R , TV+R+SAT).

Еще один тип разъемов — проходная тв розетка. Такие приборы применяется для приема сигнала и дальнейшей его транспортировки к другим точкам подключения. Передача сигнала между розетками осуществляется по коаксиальному кабелю. Устройство оснащается парой гнезд (по гнезду на входе и на выходе). Телевизор подключается на входе, а на выходе находится провод, направляющийся к другому потребителю. При этом последняя розетка в схеме всегда является окончательной. Проходные разъемы не применяются для построения схем, в которых распределяется спутниковый сигнал ввиду технической несовместимости с большей частью решений.

Подключение ТВ розеток

Как вы поняли розетка телевизионная и подключение ее к ТВ сети в первую очередь зависят от схемы. А исходя из схемы выбирают тип розеток. Как вы поняли могут быть одиночные, проходные и оконечные ТВ розетки. Их подключение практически идентично, но давайте разберем его по отдельности.

Одиночная и оконечная ТВ розетка

Одиночную и оконечную ТВ розетки мы разберем совместно. Ведь они отличаются только по наличию схемы фильтра. Непосредственно же процесс подключения идентичен и его вполне можно выполнить своими руками.

Итак:

В обоих розетках на первом этапе зачищаем провод. Сделать это необходимо так, чтоб центральный провод выступал на 8 – 10 мм и не касался оплетки.

В задней части ТВ розеток обоих типов есть зажимы для крепления кабеля. Они могут быть винтовыми, а могут пружинными

Для процесса подключения, это не суть важно.
Заводим кабель в данный зажим и надежно фиксируем центральную жилу. Перед фиксацией кабеля еще раз проверяем отсутствия контакта оплетки и центральной жилы и закручиваем винты, либо приводим в действие пружинный механизм.

Мы не описываем подробно процесс монтажа пружинных механизмов так как их придумано достаточно много и большинство из них имеют свои нюансы. Главное обеспечить качественный контакт центральной жилы и оплетки кабеля с соответствующими контактами розетки.
После фиксации кабеля можно проверить работоспособность розетки путем подключения к телевизору. После этого можно приступать к процессу монтажа розетки в закладную коробку, который нечем не отличается от монтажа обычной розетки.

Проходная ТВ розетка

Главным отличием проходной розетки является то, что она должна служить одновременно как контактное соединение для телевизора и как распределительная коробка для последующей передачи видео и аудио сигнала. Соответственно к ней подключается два кабеля.

Раз подключаются два кабеля, то прежде всего следует определится куда подключать приходящий кабель, а куда уходящий. Обычно это обозначено соответствующими стрелками. Если таковых нет, то к левому контактному соединению подключаем приходящий кабель, а к правому уходящий.
В остальном процесс достаточно похож на подключение одиночной розетки. Зачищаем кабель и подключаем его к входящим клеммам розетки.
После этого ту же процедуру проделываем с отходящим кабелем. При этом следим дабы оплетка кабелей так же не соприкасалась. Иначе возможны помехи.

Подключение кабеля без ТВ розетки

А можно ли сделать выход телевизионного кабеля из стены также аккуратно как с розеткой, но при этом не используя ее? Можно, при этом вы еще получите 3 преимущества такого подключения:

не нужно покупать дорогостоящую TV розетку (экономия средств доходит до 5-ти кратной величины!)

нет необходимости в монтаже отдельного куска кабеля для подключения разъема телевизора к розетке

нет ухудшения качества сигнала. На F разъемах ДМВ диапазона сигнал затухает всего от 0,1 до 0,3 дБ.

Все это достигается путем применения обыкновенных заглушек. Изначально в стене закладываете достаточный запас кабеля, чтобы его хватило для прямого подключения к телевизору (1-1,5 метра).

В заглушке высверливаете отверстие по диаметру кабеля и выводите через него проводник.

Смотрится это все также красиво, как и на обыкновенной розетке.

Единственный минус — такого рода заглушки имеются не у всех производителей и могут отсутствовать на определенных сериях.

Подключение кабеля без ТВ розетки

не нужно покупать дорогостоящую TV розетку (экономия средств доходит до 5-ти кратной величины!)

нет необходимости в монтаже отдельного куска кабеля для подключения разъема телевизора к розетке

нет ухудшения качества сигнала. На F разъемах ДМВ диапазона сигнал затухает всего от 0,1 до 0,3 дБ.

В заглушке высверливаете отверстие по диаметру кабеля и выводите через него проводник.

Смотрится это все также красиво, как и на обыкновенной розетке.

Подключение группы телевизионных розеток

Уже давно стало нормальным явлением наличие в одной квартире двух и более телевизоров, которые могут получать сигнал от провайдера кабельного телевидения (TV) или от спутниковой антенны (SAT). Для того чтобы правильно подключить ТВ розетки Legrand, можно воспользоваться следующей схемой.

Изображенная на рисунке схема подключения телевизионных розеток носит название «соединение звездой» и обладает рядом преимуществ:

Незначительное затухание сигнала.
Поскольку все провода выходят из одного места, то в нем удобно расположить входную коробку.
Нет необходимости использовать излишнее количество проходных розеток, что положительно сказывается на качестве сигнала.
Неисправность одного устройства никак не сказывается на качестве работы всех остальных.

На этой схеме телевизионные розетки подключены через специальное устройство, которое называется сплиттер. Он предназначен для разделения tv или SAT сигнала на равные части, передаваемые на отдельные устройства без потери его качества. Это не единственный тип разветвителей, используемый для прокладки антенных кабелей. Другим распространенным видом этих устройств является TAP. Основное их отличие состоит в том, что сплиттер делит сигнал на равные части по количеству абонентов и может использоваться как сумматор сигнала. Что касается разветвителя типа TAP, то он производит отделение некоторой части tv (SAT) сигнала и передачу его на предусмотренное конструкцией количество выводов.

При выборе разветвителя стоит обратить внимание на его частотные характеристики. Существует две основных разновидности этих устройств:

Разветвители, предназначенные для установки в сетях цифрового телевидения. Они имеют рабочие частоты, не превышающие 1 ГГц.
Разветвители для спутниковых антенн (SAT). И рабочие частоты лежат в диапазоне до 2,5 ГГц.

Другим важным критерием выбора этих устройств является затухание сигнала. По возможности нужно устанавливать разветвитель, имеющий этот параметр минимальным в используемом диапазоне частот.

Если сигнал, поступающий от провайдера или tv антенны, слишком слабый или телевизоров, на которые планируется его передача, слишком много, то нужно позаботиться об установке усилителя (например, усилителя SAT Legrand).

Другим способом подключения является использование последовательной схемы, непременным элементом которой является проходная розетка.

Эта схема предусматривает последовательное соединение проходных розеток, последняя из которых должна быть оконечной. Необходимо отметить, что при таком соединении присутствует некоторое затухание сигнала, поэтому в ней нежелательно использовать большое количество элементов. Достоинством такой схемы можно назвать существенную экономию кабеля.

Виды ТВ розеток

Современная розетка под антенну имеет фильтры для подавления шумов. Количество помех от этого снижается, а качество приёма улучшается.

Существуют одинарные и интегрированные в блоки, оконечные и проходные устройства. В зависимости от способа монтажа они изготавливаются в двух версиях – поверхностные и скрытые. В последних предусмотрены соответствующие монтажные коробки.

Одинарная ТВ

Одинарная модель на один разъем – обычное электроустановочное устройство для соединения телевизора с антенной. Она не снабжена согласующими устройствами, отчего подвержена эффекту отражения сигнала обратно в кабель, что сказывается на качестве изображения.

Проходная

Проходная розетка – это фактически сплиттер. Сигнал, попадая в неё, поступает не только на гнездо, но и перенаправляется далее, к следующей розетке или к оконечной в цепочке.

Какая разница между оконечной и простой моделями

Все виды характеризуются различной спецификой затухания сигнала. Оконечную розетку от простой, одинарной, отличает большая величина затухания.

Схемы подключения TV розеток

С типами розеток для тв кабеля разобрались, теперь давайте посмотрим схемы.

Есть 2 основные схемы подключения телевизионного кабеля и розеток — параллельная, она же «звезда» и последовательная, она же проходная. Тут, собственно, никаких открытий Америки, те же принципы, что и при монтаже любых электросетей. Телевизионная — отличается только меньшим напряжением и относится к слаботочке.

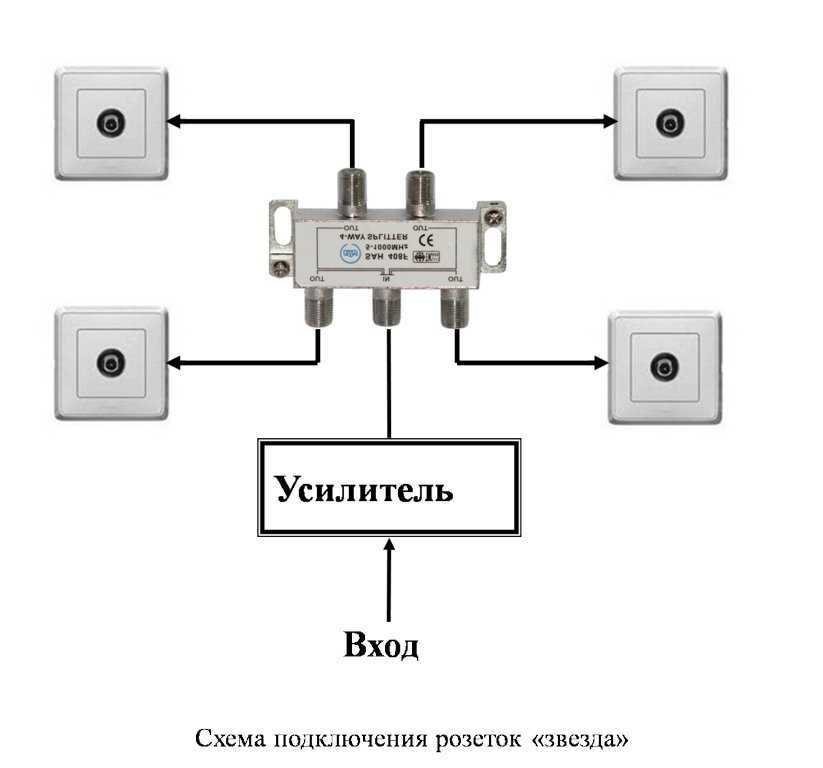

Подключение розеток для тв по схеме «звезда»

Квартира имеет чаще всего один ввод телевизионного кабеля, для подключения одного приёмника-телевизора. Но сейчас мало у кого только один телик, 2-3, а то и больше. И все их как-то надо к кабелю присоединить. Это можно сделать через разветвитель или сплиттер.

Сплиттер на 2 ТВ

Сплиттер на 3 ТВ

Сплиттер на 4 ТВ

У прибора имеется вход и несколько выходов. Такая схема с использованием сплиттера и получила название «звезда».

Как видно по рисунку, в схеме есть ещё усилитель сигнала. Обычно на входном тв-кабеле подаётся установленная мощность, которой хватает на 1-2 приёмника. Но если телевизоров больше, и соседи тоже не отстают, входной величины может и не хватить. Как вариант, можно попросить добавочную мощность в компании, которая обеспечивает вас «телевидением». Обычно у них есть для этого резервы. Или озадачиться установкой усилителя как на рисунке.

Для подключения по схеме «звезда» подходят одиночные или оконечные тв-розетки. Потому как от сплиттера к каждому телевизору будет уходить свой собственный кабель.

Один совет по выбору типа. Если планируете занять все розетки в схеме звезда — подойдут и оконечные, и простые. Если же какая-то останется незадействованной — берите оконечные, чтобы не было помех на ТВ-экранах. Дело тут вот в чём. У оконечной розетки есть «встроенное» волновое сопротивление на 75 Ом, как в линии. И ей все равно, воткнут ли кабель в телевизор. Одиночная розетка не получила «своего» сопротивления для равновесия и заимствует его у телевизора. А когда подключённого приёмника нет, неуравновешенность розетки с линией отражается на экранах других ТВ в виде всяческих искажений изображения.

Плюсы «звёздного» подключения

Удобная разводка кабелей с креплением в распределительной коробке. Для монтажа хорошо и для проверки, всё в одной точке собрано.
Неисправность на одной линии не рушит всю систему, потому как линии независимые. Если какой казус с кабелем или розеткой приключится на одной ветке, остальные будут работать, как ни в чём не бывало.
Телевизионный сигнал теряет минимум мощности, а с усилителем, так и вовсе не теряет, а подпитывается добавочно.

Что касается значительного расхода кабеля при такой схеме, так это смотря как разводку делать. Хороший мастер «раскидает» кабель оптимально и разница с протяжкой в одну нитку будет минимальной.

Подключение по проходной схеме

Исходные данные имеем те же, один вход и несколько точек установки ТВ, которые надо обеспечить телесигналами. Проходная последовательная схема или «шлейф» — это прокладка одного кабеля с врезками проходных розеток. И установкой в качестве последней розетки — оконечной.

Проходные розетки сделаны по типу тройника, у них есть вход и 2 выхода, то есть розетка принимает сигнал и делит его на 2 ветки. На одну можно ставить кабель от телевизора, а на вторую конец кабеля к следующей проходной розетке. И цикл повторяется. Последней в этой цепочке устанавливается оконечная тв-розетка, которая замыкает контур. В неё даже не обязательно телик втыкать, но быть она должна.

Как уже было сказано, делать такую схему бесконечной нежелательно, мощность сигнала от точки к точке падает. И даже с установкой усилителя, при использовании правильного кабеля и нужных F-разъёмов может получиться так, что последние телевизоры будут показывать очень скверно. Несмотря на встроенную автосистему усиления и регулировки сигнала в приёмниках.

Со схемами худо-бедно определились, теперь давайте поговорим об установке.

Схемы обжима сетевого кабеля для разъемов RG-45

В предыдущих наших статьях мы уже писали, как можно обжать сетевой кабель самостоятельно, поэтому сейчас уделим больше внимания на варианты распиновки. Существуют несколько наиболее популярных схем, ними пользуются большая часть интернет провайдеров. Вот их и обсудим сейчас.

Как обжать интернет кабель. Правила качественного обжатия сетевого кабеля.

Для того, чтобы качественного выполнить обжим витой пары, нужно выполнить несколько шагов:

Шаг №1 При подготовке кабеля к обжатию, во-первых необходимо снять верхний слой изоляции. Наиболее удобно это сделать при помощи специального стриппера для снятия изоляции с utp кабелей. Но если у Вас его нет, то затратив немного больше времени, Вы сможете снять изоляцию, например при помощи обычного ножа (постарайтесь не повредить при этом жилы кабеля). Верхний слой изоляции кабеля нужно снимать примерно на 20-25 мм. Это необходимо для того, чтобы в дальнейшем было удобно выравнивать и располагать проводники в нужной цветовой последовательности.

Шаг №2 Выровняв и расположив проводники в нужной цветовой последовательности необходимо их ровно обрезать, таким образом, чтобы их длинна не превышала 10-12 мм

Внимание! Зачищать проводники не нужно!. Шаг №3 Направляем проводники в коннектор согласно схеме показанной выше («язык» коннектора снизу), при этом следим за несколькими моментами

Во-первых, при заведении проводов в пазы коннектора следите, чтобы не сбилась цветовая маркировка. Во-вторых, чтобы каждый проводник зашёл в свою ячейку

В-третьих, проследите за тем чтобы все проводники дошли до самого торца коннектора.В-четвёртых, фиксатор на коннекторе, должен обжимать общую оболочку кабеля utp, это крайне важно для надёжной и долговечной работы кабеля

Шаг №3 Направляем проводники в коннектор согласно схеме показанной выше («язык» коннектора снизу), при этом следим за несколькими моментами. Во-первых, при заведении проводов в пазы коннектора следите, чтобы не сбилась цветовая маркировка. Во-вторых, чтобы каждый проводник зашёл в свою ячейку

Шаг №4 Заводим аккуратно кабель с коннектором в кримпер RJ45 (обжимник) и собственного говоря обжимаем.

Шаг №5 Проверяем работоспособность кабеля при помощи специального Lan тестера или подключив, данный кабель на место заведомо рабочего.

На этом собственно и всё интернет кабель обжат.

Устройство телевизионной розетки

Любая телевизионная розетка состоит из нескольких основных деталей:

корпуса (который также носит название печатной платы), необходимого для соединения с антенным кабелем;
лицевой панели, которая выполняет защитную и эстетическую функции (может быть подобрана в соответствии с общим стилем помещения и личными дизайнерскими предпочтениями);
сумматора, необходимого для подключения радио- или спутниковой антенны дополнительно к основной;
суппорта — служащего основой для крепления всех деталей розетки в единую конструкцию, а также обеспечивающего надежную фиксацию розетки в монтажной коробке.

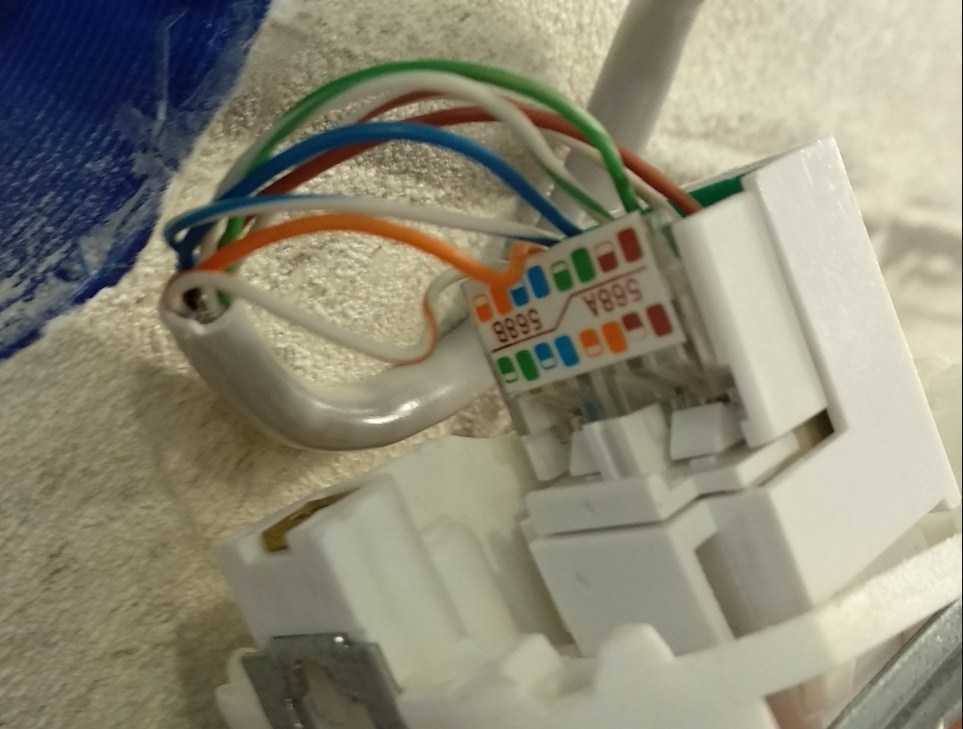

Как обжать VICO?

Эти модели я сам лично устанавливал к себе домой для подключения телевизора через роутер к интернету. Там принцип примерно одинаковый, как и на прошлых вариантах, но есть небольшая особенность, о которой я хотел бы рассказать. Схема «распайки» такая же «B» и находится она снизу (если смотреть на картинку, то сверху):

Коричневый
Бело-коричневый
Зелёный
Бело-зелёный
Синий
Бело-синий
Оранжевый
Бело-оранжевый

А теперь важный момент. Так как ножи внутри стоят в разнобой, то вставлять сразу все провода не стоит – некоторые могут при обжимке вылететь или попасть в соседний паз. Поэтому можно сделать просто:

Вставляете первые два провода
Потом сверху прихлопываете пластиковой крышкой, для обжима.
Далее открываете крышку и смотрите, чтобы проводки были обжаты.
Ну и далее остальные провода.

Это совет для тех, кто только начал обжимать эти розетки и не набрался сноровки для одновременного обжатия всех 4 пар – так будет меньше матов и нервов. Как только розеточка будет обжата, вставляет её в основание и прикручиваем к коробке саморезами.

Виды и назначение телевизионных розеток

Опубликовано в Телевидение. 11 апреля 2014

Планируя телевизионную распределительную сеть во время ремонта в частном доме или квартире, наша цель – не нарушать дизайнерских идей наружными подключениями.

Для начала необходимо определить, какие типы сигналов будут использоваться в телевизионной распределительной сети: кабельное, эфирное или спутниковое телевидение.

При использовании AV-ресиверов или других устройств со встроенным FM-тюнером может понадобиться розетка с выходом УКВ-диапазона (R).

Розетки делятся на два типа: проходные и оконечные, а также по назначению: TV – для наземного телевидения, R – радио, SAT – спутникового телевидения.

В продаже можно встретить следующие комбинации телевизионных розеток: TV (45-1000 МГц), TV+R (92-108 МГц), TV+SAT (950-2500 МГц), TV+R+SAT.

Проходная телевизионная розетка имеет один вход и один выход, от которого кабель подключается на следующую в сети розетку. Таким образом, в зависимости от уровня сигнала, можно установить цепь розеток на одном коаксиальном кабеле. Розетка такого типа вносит минимальные потери на проход и большее затухание сигнала на выводы для подключения аудио- видеооборудования. Данные розетки практически не используются для построения систем, предполагающих распределение спутникового сигнала, так как полноценная работа спутниковых приемников на одном телевизионном кабеле невозможна для большинства решений.

Оконечная телевизионная розетка имеет один вход и выходы (TV, TV+R , TV+R+SAT) для подключения абонентского оборудования. Таким образом, суммируя сигналы различных стандартов и частотных диапазонов в один кабель, вы получите тот сигнал, который необходим, подключив оборудование к соответствующему разъему.

Для тех случаев, когда в один из подрозетников прокладывается два независимых кабеля, мы можем предложить розетку, которая имеет два независимых выхода, не имеющих фильтров по пропускаемым диапазонам. Вы сможете к любому из выходов подключить абонентское оборудование, которое соответствует типу передаваемого сигнала. Розетку такого типа можно использовать для решений, когда необходимо передать модулированный ВЧ-сигнал в распределительный щит с дальнейшей передачей изображения на другие телевизоры в доме.

Не стоит переживать относительно того, подойдет ли сторонний механизм для вашей фурнитуры, все механизмы стандартизированы и могут использоваться с фурнитурой любого бренда: Legrand, Shneider Electric, ABB, Gira и прочие.

Пример использования телевизионных розеток представлен на схеме. Это домовая разводка с подключением наземного цифрового и спутникового телевидения.

Обращайтесь к нашим специалистам, и мы укомплектуем ваш дом телевизионными розетками необходимой конфигурации под конкретные задачи.

Источник
