Как подключить люстру через диммер
Необходимый материал для монтажа:
двухжильный кабель ВВГнГ-Ls 2*1,5мм2
трехжильный кабель ВВГнГ-Ls 3*1,5мм2
диммер
светильник
гильзы соединительные
клеммы Wago
Начальный этап по монтажу 3-х жильного кабеля питания от щитка до распредкоробки такой же самый, как и в ранее рассмотренном варианте. Подключение в щитке, опять же выполняется к однополюсному автомату.
Отличие заключается в том, что вниз, к месту установки диммера, теперь уже спускается не трехжильный, а двухжильный кабель. Промаркировать его нужно следующим образом:
L – фазный провод от щитовой
Люстра – фазный провод для подключения самой люстры
Далее, от распаечной коробки до самой люстры, необходимо протянуть 3-х жильный кабель сечением 1,5мм2.
Наносите на его жилы три надписи в местах зачистки изоляции:
Люстра (питающая фаза)
ноль
земля
После этого, в коробке при помощи зажимов Ваго, коммутируете жилы согласно всех надписей.
Одинаково промаркированные жилы подключаете между собой.
Переходите к диммеру снизу. Главную фазу питания, которая идет с элекрощитка (ранее вы ее подписали как L), заводите на клемму диммера с надписью ”L” или “фаза”.
Другую жилу подписанную ”Люстра”, зажимаете под винт со значком диммируемая нагрузка.
Далее, светорегулятор монтируете и закрепляете в самой коробке, установив сверху декоративные рамки.
На люстре, фазную жилу подписанную ”Люстра”, через прессуемую гильзу соединяете с питающим проводом светильника.
Если со светильника у вас выходит несколько фазных жил (двух, трех, четырех рожковые люстры), то для подключения нагрузки через диммер, просто скручиваете их в один общий проводник.
Осталось подключить ноль и землю, подать напряжение и проверить работоспособность всей конструкции.
как подключить люстру с 3 лампами к выключателю с 2 клавишами
В этом случае из потолка должно выходить 3 провода, или 4 – если есть провод заземления. К такой разводке, как правило, подключается люстра минимум с двумя источниками света. Но, если их больше, то вы распределяете их по своему усмотрению. Чаще на одну фазу выводится один из них: либо самый мощный, либо наоборот – самый слабый, служащий в качестве дежурной подсветки помещения.
Очень часто при таком подключении используется выключатель из 2 клавиш. Так как же правильно подключить люстру с 3 проводами к двухклавишному выключателю?
Для этого один провод от центрального светильника люстры (если таковой имеется в ее конструкции) соединяется с одним из фазовых проводов, а остальные провода такого же цвета группируются вместе и соединяются со вторым фазовым проводом. Нулевые провода со всех источников света соединяются с нулевым проводом, выходящим из потолка.
При этом одна клавиша включает только одну лампу (или другой источник света), а вторая — все остальные. Для полного включения люстры включаются обе клавиши.
Конечно, вы можете перераспределить группы светильников в люстре по своему усмотрению.
Если это деление будет примерно пополам, то к разным фазам лучше подключать патроны через один, особенно, если их в люстре нечетное количество.
Например, на фото как раз показано такое подключение.
А лучше всего этот метод подключения работает на многоточковых светодиодных люстрах, а также люстрах с разными источниками света – как на фото. В этом случае при их подключении к двухклавишным выключателям становятся возможными такие варианты освещения помещения.
Понятно, что при подключении такой люстры, по одному проводу от всех светодиодов соединяют с одной из фаз, а все центральные провода, идущие от патронов – со второй. Оставшиеся соединяются с нулевым проводом.
Вариант с тройным выключателем описывать не имеет смысла, а сам процесс подключения к многоклавишным выключателям понятен из короткого видео:
Схема соединения в зависимости от количества проводов
В зависимости от выполненной ранее проводки, из потолка могут выходить от 2 до 4 проводов. Схема соединения при этом может быть различной.
2 провода
Самый простой вариант. Такая схема предполагает:
- одноклавишный выключатель (или двойной задействован в качестве одинарного);
- отсутствие проводника PE.

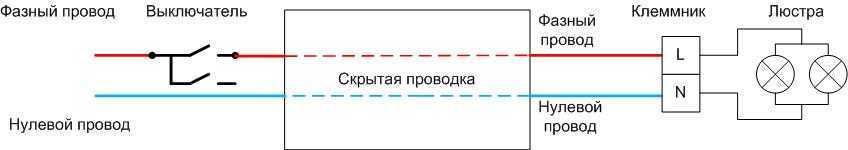

Схема подключения светильника к двум проводам.
Для подключения люстры надо убедиться, что выключатель разрывает фазный проводник, а также найти фазный провод на потолке. Но это делать необязательно по упомянутым причинам. В этом случае даже если применяется многорожковая люстра, управлять всеми лампочками можно только одновременно. Если светильник содержит несколько осветительных элементов и провода от них не выведены на клеммник, их надо соединить: фазные проводники к фазным, нулевые к нулевым. Соединить провода можно скруткой с последующей пропайкой, винтовыми или зажимными клеммами.
Схема и пример соединения проводов в люстре для подключения к двум проводам.
3 провода
В случае с 3 проводами может быть два варианта схемы.
Способ №1
В системах TN-S или TN-C-S присутствует проводник PE. В этом случае схема почти не отличается от предыдущей, за исключением заземляющего провода.

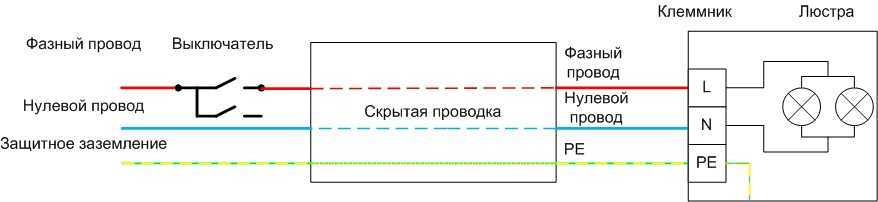

Схема подключения светильника к трем проводам в системе с защитным заземлением.
Определить назначение провода можно по цветовой маркировке. Если ее нет, то фазный провод находится с помощью индикаторной отвертки (это надо сделать даже при наличии разноцветной изоляции). Отличить нулевой проводник от защитного с помощью отвертки не получится, мультиметр также малополезен – оба эти провода гальванически соединены между собой. Единственный выход – прозвонить проводники от места, где их можно идентифицировать до выхода из потолка.
Способ №2
В системе без защитного заземления (TN-C) три проводника, скорее всего, предполагают наличие двухклавишного выключателя.

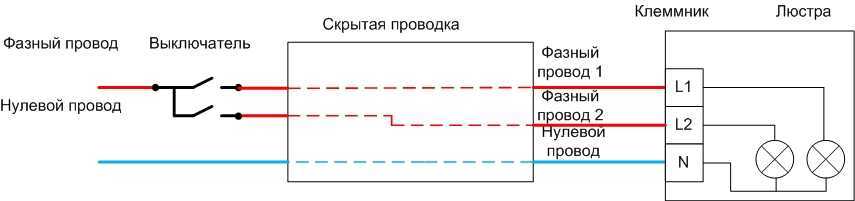

Схема подключения светильника к трем проводам в системе TN-C.
Проводники N элементов многорожковой люстры соединяются между собой, фазные делятся на две связки, которыми можно управлять отдельно.
Схема группировки ламп в люстре.
4 провода
Если из перекрытия выходит 4 провода, то схема подключения многорожковой люстры предполагает:
- двухклавишный выключатель;
- наличие защитного проводника.

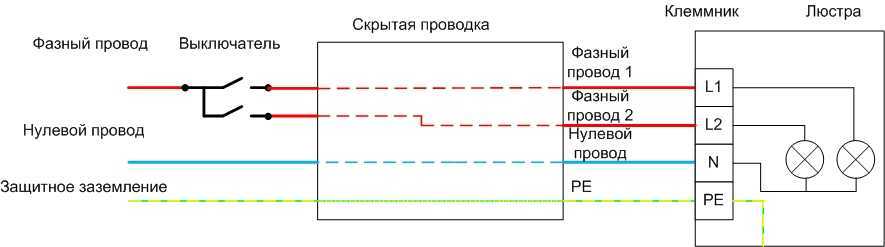

Схема подключения светильника к четырем проводам.
В остальном отличий от предыдущего варианта нет, и группировать лампы внутри светильника можно точно так же.
Возможен довольно редкий вариант, что четыре провода означают наличие трехклавишного выключателя, но это не намного сложнее варианта с двойником, отдельно рассматривать его нерационально.
Пошаговая инструкция: Как подключить светильник к тройному выключателю
Если из потолка выходит два провода
Для подключения люстры с 2 проводами достаточно соединить нуль из коробки распределения прямо с нулем из светильника. Фазу подключают к выключателю и люстре. Если в светильнике более одной лампы, то сначала нужно соединить нули лампочек, и только потом соединить с проводом, идущим от коробки. То же самое нужно сделать с фазами: сначала соединить фазные проводки от лампочек, затем подключить их к выключателю через фазу.
Подключение люстры с тремя проводами в случае, когда из потолка выходит лишь два, возможно только к одноклавишному выключателю. При этом соединяют нуль с нулем, фазу с фазой, а оставшийся люстровой фазный провод изолируют.
Как подключить люстру
Для подключения люстры нам обязательно нужно найти в трёх проводах, торчащих из отверстия в потолочном перекрытии ноль и два фазных провода. Для этого можно воспользоваться индикаторной отвёрткой. Провод фаза идёт на выключатель, а ноль напрямую в распределительную коробку. Но, если вы не разбираетесь в электричестве лучше воспользоваться услугами опытного электрика. Вызвать специалиста можно тут. Мастер быстро и безопасно проведет установку люстры.
Схема подключения люстры
Выключаем автоматический выключатель, который находится на лестничной площадке и индикатором проверяем на трёх проводах, торчащих из потолка наличие напряжения, сняв предварительно с них изоляцию. Если напряжение отсутствует, разводим концы проводов в разные стороны, чтобы не было замыкания и включаем автомат на площадке. Включаем выключатель люстры и проверяем наличие напряжения на проводах, по очереди прикасаясь к ним индикатором. На фазных проводах индикатор светится, а на ноле – нет. Запоминаем ноль, а лучше пометить его изоляционной лентой.
Из люстры выходит три провода, и нам нужно определить какой из них нулевой. Для определения подключаем к любым двум проводам из люстры провод с вилкой (все лампочки в люстру вкручены), временно для безопасности, изолируем соединение и включаем вилку в розетку, не дотрагиваясь до третьего провода. Должны загореться две или три лампы. Запоминаем как были подключены провода и один из них меняем местами с неподключенным. Должны загореться другие лампы. Если не загорелись, меняем провода. Должно работать так. Один провод должен быть всегда соединён, а два других при соединении с фазным проводом по очереди зажигали то одну группу ламп, то другую. Тот провод, который всегда соединён и является нулевым. Его помечаем изолентой.
Осталось подключить люстру к проводам на потолке. Для этого соединяем помеченный провод на потолке с помеченным проводом на люстре. Два других провода соединяем в любом порядке. Проверяем в работе и, если не нравится какая клавиша выключателя включает большую группу ламп, меняем два последних провода местами.
Соединение люстры с проводами на потолке лучше всего делать при помощи специальной колодки и если её не было в комплектации люстры, то лучше всего купить её в магазине в отделе электрики. Если в вашей квартире из потолка выходят алюминиевые провода, а на люстре медные, то скрутка их напрямую, без клемм, может привести к пожару.
Обязательно соблюдайте правила техники безопасности при работе с электроприборами.
Пенза-Взгляд, 2015–2016. Портал актуальных новостей «Пенза-Взгляд».
Новости Пензы. События, факты, мнения.
Использование материалов разрешено только с предварительного согласия правообладателей. Все права на фото-видео, графический и изобразительный контент принадлежат их авторам. Допустимо цитирование не более 30% от исходного текста. Полностью дублировать материалы запрещено (в том числе с использованием RSS). При цитировании материалов гиперссылка на penzavzglyad.ru обязательна.
Редакция не несет ответственности за содержание блогов и комментариев, а также не предоставляет справочной информации. Позиция «Пенза-Взгляд» не всегда совпадает с мнением авторов статей, опубликованных на интернет-портале.
Все замечания, пожелания и предложения присылайте на [email protected]. Прогноз погоды предоставлен сервисом Яндекс.Погода.
Настоящий ресурс может содержать материалы 18+.
Подготовка к работе
Во-первых, необходимо определить среди проводов фазу, ноль и заземление, наличие которого необязательно. Для простоты их обнаружения можно использовать электро-схему в паспортном документе на люстру с указанием предназначения ее проводников и этапы их соединения.
Стандартная маркировка по цветам:
- Проводник белого или коричневого цвета – фазный;
- Синего – нулевой;
- Желто-зеленого – заземление.
Подключение производится к проводу такого же цвета на люстре. При его отсутствии осуществляется тщательная изоляция оголенного провода, чтобы случайно не закоротить его.
До начала работ клавиши выключателя следует переключить в положение «выключено». В выключенном состоянии должен находиться и входной автомат на щитке. Подготовка проводов к тестированию заключается в их размыкании. Подключение светильника осуществляется с выключенным питанием. После подготовительной работы подается питание к проводам.
Пошаговая инструкция прозвона проводов тестером:
-
Осуществляется установка устройства в режим прозвонки, и щупы ненадолго следует закоротить. Характерный звук будет свидетельствовать о правильности выбора предела измерений и исправности устройства.
- После выкручивания ламп в их патронах определяют 2 контакта: центральный – фаза, и ноль – сбоку, который соприкасается с цоколем при вкручивании лампочки.
- Чтобы найти ноль 1 щуп тестера устанавливают на боковой контакт какого-то патрона, а 2 по очереди касаются к выходящим зачищенным проводам. Если касание 1 из них сопровождается звуком, нулевой проводник найден.
- Для поиска фазы 1 щуп тестера устанавливается на средний контакт какого-то патрона, а 2 касаются других проводов. Определение фазы сопровождается звуком.
- Число контуров определяется при креплении 1 щупа тестера на фазе, и поочередном касании к среднему фазному контакту остальных патронов 2 щупом. Если у люстры 1 контур звук будет сопровождать любое касание к патронам. При отсутствии подключения к контуру части патронов производится проверка на 2 контур, для чего щупами прикасаются к средним контактам патронов и 3 проводу. Звук станет подтверждением двухконтурной люстры, а 2 провод – фаза.
- При наличии 1 контура 3 провод – заземление. Для этой проверки 1 щупом касаются к деталям корпуса из металла, а 2 щупом – к 3 проводу. Сопровождающий звук послужит доказательством.
Проходной выключатель
Если подключить люстру на два выключателя, это создаст дополнительные удобства: вы сели перед телевизором, но свет люстры слишком яркий. Для того чтобы выключатель был рядом, надо использовать проходные переключатели. По внутреннему устройству это обычный двухклавишный выключатель, но с одной клавишей. На рисунке-схеме видно, что они соединены между собой проводами-челноками. Вот как это выглядит на принципиальной схеме.
Здесь провода-челноки между выключателями обозначены стандартным красным цветом.
Устройство такой электросети потребует специальных выключателей, дополнительного устройства проводки, которая будет соединять эти приборы. Подключение к самой люстре стандартное.
У такой схемы есть существенный недостаток: лампы в люстре не будут работать группами.
Если такой вариант не устраивает и люстра должна работать в трёх режимах, надо подключить люстру на 2 выключателя. Проходных, с двумя клавишами.
О том, как это сделать, показано на видео:
Вспомогательные провода – провода челноки, каждая из лампочек – группа ламп в люстре.
как подключить люстру с 3 лампами к выключателю с 2 клавишами
В этом случае из потолка должно выходить 3 провода, или 4 – если есть провод заземления. К такой разводке, как правило, подключается люстра минимум с двумя источниками света. Но, если их больше, то вы распределяете их по своему усмотрению. Чаще на одну фазу выводится один из них: либо самый мощный, либо наоборот – самый слабый, служащий в качестве дежурной подсветки помещения.
Очень часто при таком подключении используется выключатель из 2 клавиш. Так как же правильно подключить люстру с 3 проводами к двухклавишному выключателю?
Для этого один провод от центрального светильника люстры (если таковой имеется в ее конструкции) соединяется с одним из фазовых проводов, а остальные провода такого же цвета группируются вместе и соединяются со вторым фазовым проводом. Нулевые провода со всех источников света соединяются с нулевым проводом, выходящим из потолка.
При этом одна клавиша включает только одну лампу (или другой источник света), а вторая — все остальные. Для полного включения люстры включаются обе клавиши.
Конечно, вы можете перераспределить группы светильников в люстре по своему усмотрению.
Если это деление будет примерно пополам, то к разным фазам лучше подключать патроны через один, особенно, если их в люстре нечетное количество.
Например, на фото как раз показано такое подключение.
А лучше всего этот метод подключения работает на многоточковых светодиодных люстрах, а также люстрах с разными источниками света – как на фото. В этом случае при их подключении к двухклавишным выключателям становятся возможными такие варианты освещения помещения.
Понятно, что при подключении такой люстры, по одному проводу от всех светодиодов соединяют с одной из фаз, а все центральные провода, идущие от патронов – со второй. Оставшиеся соединяются с нулевым проводом.
Вариант с тройным выключателем описывать не имеет смысла, а сам процесс подключения к многоклавишным выключателям понятен из короткого видео:
Подготовка всех нужных инструментов для подключения
Чтобы подсоединить светильник к двойному типу выключателя, следует точно выполнять правила и соблюдать технику безопасности. При этом необязательно изучать документацию, которая предназначена для профессиональных электриков. Нужно лишь знать, что весь инструмент для выполнения электропроводных работ должен быть хорошо заизолирован. Работы нужно проводить только на обесточенной сети.
Для выполнения работ необходимо взять прямую и крестообразную отвертку, бокорез, пассатижи, острый нож, измерительный цифровой или стрелочный прибор, индикаторную отвертку и изоляционную ленту.
Обратите внимание! Нож нужен для того, чтобы изолировать одножильный элемент кабеля, бокорез или пассатижи. Индикаторная отвертка нужна для обнаружения фазы
Подключение люстры к двум одноклавишным выключателям
Вы хотите соединить люстру сразу с парой выключателей? Тогда выбирайте проходные модели, отличающиеся от обычных наличием не двух, а трех контактов. А как правильно подключить люстру на два выключателя?
Схема подсоединения проиллюстрирована на рисунке ниже. Она позволит вам управлять освещением в двух разных помещениях квартиры. Видно, что обобщенный вывод подключается к люстре, а оставшиеся два контакта служат для подключения выключателей между собой. Но такой способ подключения люстры лучше предусмотреть заранее, до капитального ремонта. Иначе после сооружения дополнительной проводки вам потребуется косметический ремонт.
Вам осталось определить подходящую схему подключения люстры и воплотить ее в жизнь. Но если у вас остались сомнения по поводу правильности ваших действий, лучше обратиться за помощью к специалисту. Работа с электричеством – дело, которое не терпит безответственности.
Коротко о главном
Установка люстры на потолке дома или квартиры осуществляется чаще всего с помощью крючка или планки.
При этом очень важно учитывать качество потолочного перекрытия и вес осветительного прибора. Процесс установки светильника делится на подготовку электросети и подготовку люстры, а также коммутационные и монтажные работы
Процесс установки светильника делится на подготовку электросети и подготовку люстры, а также коммутационные и монтажные работы.
Во время подключения очень важно выполнять все правила техники безопасности при работе с электричеством, своевременно обесточивая сеть. По окончании монтажа обязательно проводить тестирование наличия нежелательных пробивов тока или возможных замыканий
По окончании монтажа обязательно проводить тестирование наличия нежелательных пробивов тока или возможных замыканий.
Как подключить люстру
Подключение различных люстр возможно к различным же выключателям:
- одноклавишным;
- и двухклавишным.
Подключение через выключатель с одной клавишей
Самая простая схема подключения люстры — это когда из отверстия в потолке выходит проводная пара. Процесс подключения тогда предельно прост: провода соединяются меж собой попарно, и все. Даже последовательность такого соединения не важна. То есть синий ноль-провод в распределительной коробке напрямую подсоединяется к ноль-проводу, но уже в люстре. А коричневого цвета фаза-провод от источника питания все в той же распределительной коробке идет сначала на выключатель, а затем к точно такому фаза-проводу, но уже в светильнике (люстре).
Соединять провода надо с использованием винтовых клеммовых зажимов. Скрутить проводную пару можно и пассатижами, но обязательно нужно будет изолировать концы проводов при помощи специальных колпачков. Таковы обязательные требования техники безопасности.
А вот изоленту (или ПХВ-ленту), которой многие привыкли «заматывать» провода, лучше не использовать. Она точно рассохнется со временем, и, естественно, пострадает качество выполненной изоляции.
В люстрах определенной конструкции не предусмотрено предварительного объединения ламп, и тогда проводные пары идут от каждой из лампочек.
Когда люстра больше, чем в одну лампу, с ее подключением не бывает проблем. Ноль-провода люстры собираются, соединяются и потом подключаются к сетевому ноль-проводу. То же самое и с фазами, но они от выключателя подключаются к фаза-проводу.
Процесс подключения — это скручивание одноцветных проводов. А затем получившиеся скрутки соединяются с проводами, направляющимися по потолку к одноклавишному выключателю.
Видео-инструкция по подключению одноклавишного выключателя представлена ниже:
Подключение через выключатель с двумя клавишами
Начнем с того, что практически вся проводка в городских квартирах или загородных особняках теперь выполняется именно с использованием трехжильного кабеля, в котором находятся провода в разноцветных оплетках. А к монтажному месту любой люстры подходят также три разноцветных провода от двухклавишного выключателя. И сначала необходимо определить, каково назначение каждого из этих проводов.
Понятно, что один — ноль-провод, и он общий для всего комплекта светильниковых ламп. А два других — фазные, проходящие через разные клавиши выключателя.
Сегодня не существует, к большому сожалению, четкой цветовой электросхемы, которой бы придерживались все электромонтажники. Поэтому и провода разных фирм оплетены по-разному. Значит, перед тем, как соединять имеющиеся провода, надо четко выяснить их назначение. Сделать это можно с помощью специального индикатора (или индикаторной отвертки – тоже хороший инструмент). И обязательно при включенных клавишах выключателя. Там, где индикатор обнаружит напряжение, будет фаза, где нет — нулевой проводник.
Если в доме не найдется индикатора, процесс незначительно, но усложнится. Придется обесточивать помещение полностью, разбирать выключатель. Точнее, достаточно будет только снять с него крышку, чтобы увидеть, какого цвета и от какой клавиши провод идет непосредственно к люстре. Нулевой проводник, естественно, не проходит ни через какие клавиши.
В принципе, подключение люстры через двухклавишный выключатель похоже на процесс ее подключения и через одноклавишный. Различие лишь в том, что фазные ламповые проводники делятся на 2 секции. И по одной скрутке от каждой ламповой группы подключаются (вместе) к ноль-проводнику. Оставшаяся пара скруток подсоединяется (по отдельности) к оставшейся паре проводов.
Подключение люстры к двойному выключателю дает пользователю возможность регулировать освещенность помещения, зажигая лампы светильника ступенчато.
Краткая видео-инструкция по подключению двухклавишного выключателя приведена ниже:
Несколько люстр на одном выключателе
Возможен и такой вариант освещения жилых и коммерческих помещений. Он идеален там, где одновременно приходится включать несколько осветительных приборов в одной или сразу нескольких комнатах.
Подключение выполняется следующим образом: люстры (или группа светодиодных/галогенных ламп (если галогенных, то с установкой понижающего трансформатора)) подключаются параллельным соединением. При этом каждый из светильников:
- подключен к выключателю через отдельную распределительную коробку;
- или размещение происходит в единой распределительной коробке.
Все зависит от того, какая будет выбрана схема электрической проводки.
Подключение люстры к двойному выключателю
Этот способ соединения используется при подключении трехрожковой люстры или потолочного светильника, имеющего более трех ламп. Данный вид люстр позволяет регулировать уровень освещенности в помещении и, к тому же, позволяет экономить на счетах за электроэнергию
Если вы желаете установить люстру именно такой модификации, при покупке обратите внимание на количество проводов, выходящих из нее: должно быть не менее двух фазных проводов, не считая проводов заземления и нулевого
Схема подключения люстры с двойным выключателем позволяет ступенчато регулировать уровень освещенности в помещении.
- Разделить провода от ламп люстры на две секции.
- От каждой секции подключить к нулевому проводу по одной скрутке.
- Две оставшихся скрутки соединить по отдельности к фазным проводам.
В результате при таком подключении у вас получится три разных режима освещения.
Монтаж и подключение двух люстр на потолке
Настало время подключать два новых светильника на потолке. Отсоединяем старые временные лампочки:
Провода для подключения люстры с двумя лампочками
Далее использую Ваго с пастой Wago 2273.
Подготовка проводов для подключения светильника с двумя лампами
Чтобы упростить жизнь, провода нуля применяем синие (с синей полоской), фазы – белые. Длину выбираем с запасом!
Тут нужно вставить схему подключения двух новых светильников:
Схема подключения двух светильников через двухклавишный выключатель
Как видно из схемы, теперь каждая клавиша включает свой светильник с двумя лампами. Таким образом, комната получается разбитой на зоны по освещению.
Аккуратно прячем наши клеммники в канал в плите, наружу выходит только медь. Две фазы и два нуля, каждая для своей лампочки данного светильника.
Вывод проводов для подключения светильника: 2 фазы и 2 нуля
Не смотря на то, что на схеме показано, что в светильник с двумя лампами входят два провода (ноль и фаза), в данном случае проще разводку сделать до светильника, и завести в него 2 фазы и 2 нуля, даже если обе лампы включаются параллельно.
Светильник с двумя лампами
Решено было не вешать на потолок громоздкую старорежимную мещанскую люстру, а установить компактные аккуратные светильники в минималистическом стиле.
Крепим на 2 самореза светильник. Благо, в нём много отверстий, и можно подобрать так, чтобы не работать перфоратором.
Светильник с двумя лампами прикручен к потолку. Провода готовы к подключению.
Около клемм обоих патронов выводим фазу и ноль, которые мы подключили заранее. Подключаем так, чтобы фаза была на центральном контакте патрона лампы, ноль – на резьбе лампы.
Патроны подключены, почти всё готово!
Вкручиваем лампочки:
Вкручиваем 2 лампочки в светильник
Да будет свет!
В люстре горят 2 одинаковые лампы
В люстре горят 2 одинаковые лампы
В итоге, вкрутили в каждую люстру одну светодиодную лампу, и одну – накаливания на 40 Вт. Так более приятно для зрения.
Что получилось в итоге – на фото в начале статьи и здесь:
Всем света!
