Особенности подключения варочной панели к электросети
Сразу стоит сказать о том, что мощность интегрируемых панелей сопоставима с аналогичным показателем традиционных электрических плит. Из этого следует, что для установки варочной поверхности необходима силовая линия в 380 В. Для этих целей необходимо протянуть отдельный кабель от распределительного щитка. При этом существуют определенные правила, которые следует соблюдать.

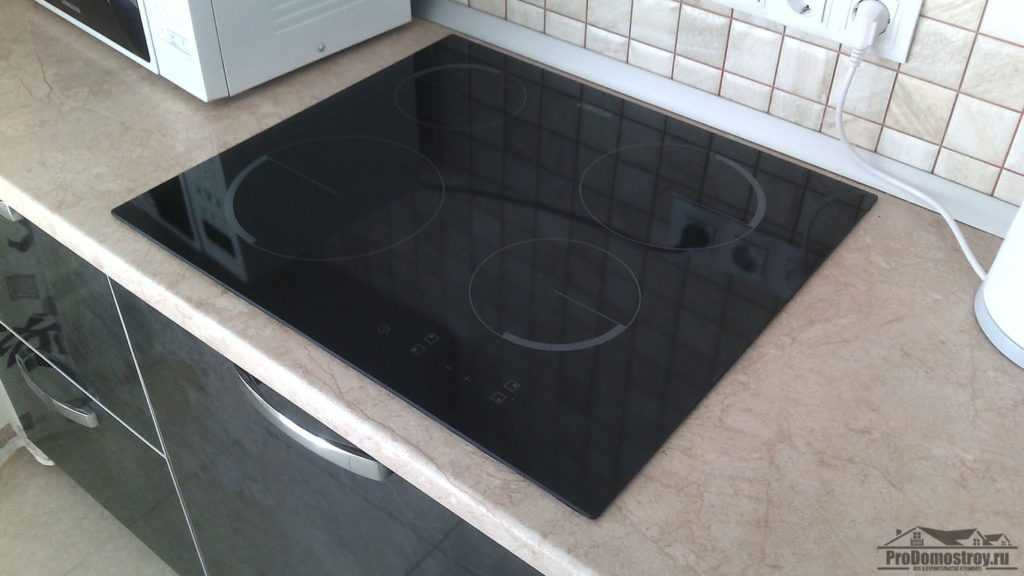

Индукционная варочная панель в столешнице. Подключение варочной панели к сети
Например, если сеть однофазная, то тогда используется кабель для варочной панели, изготовленный из медного материала, сечение которого составляет 6 мм² В свою очередь, для трехфазной сети можно применять провода, имеющие минимальное сечение 2,5 мм².
Стоит отметить, что при использовании отдельной линии для подключения варочной поверхности требуется установка защитного автомата (УЗО). Для этих целей лучше всего подходят устройства на 32 или 40 А.
Особенности процесса подключения газовой варочной панели целиком и полностью зависят от разновидности устройства. В настоящее время в продаже можно встретить зависимые и независимые встраиваемые плиты. Первые из них устанавливаются вместе с духовым шкафом, а вторые – как самостоятельный прибор. Независимые устройства подключаются к электросети через специальную коробку, которая монтируется на входе. Через нее производится разводка к нагревательным зонам.
Следует знать, что существуют интегрируемые плиты, содержащие нагреватели рапидного типа. В этом случае потребуется выполнить электрическую разводку для каждого элемента отдельно.
Еще один распространенный вид интегрируемых плит – индукционные. Такие модели являются самыми сложными с точки зрения самостоятельной установки. Подключение индукционной плиты лучше всего поручить квалифицированным специалистам, так как вероятность допущения ошибок в этом случае наивысшая. В городских квартирах чаще всего устанавливаются газовые или комбинированные приборы.
О подключении варочной панели к электросети при помощи 3 проводов
Тем, у кого все-таки есть дополнительные фазные линии, остается лишь грамотно присоединить их к устройству
В редких случаях, когда конфигурация штепсельного разъема совпадает, важно убедиться в правильности подключения
Клеммник или контактная группа находится с нижней стороны варочной панели
Открыв крышку, закрепленную 4 винтами, важно обратить внимание на цвета изоляции кабельных жил и обозначения клеммных зажимов
Заводская сборка предусматривает подключение контактов сетевого шнура по международным стандартам. Цифрами 1, 2, 3 помечены контакты присоединения фазного тока. Буква N или цифра 0 соответствует контакту нейтральной, или нулевой, линии. Заземление обозначается характерным символом в виде нескольких штрихов, сужающихся книзу.
Белый или коричневый цвет изоляции соответствует фазам, синий — нейтрали, а «земля» будет желтого или желто-зеленого оттенка.
Если на заводе-изготовителе ошибка практически исключена, то в розетке на кухне вполне может скрываться «сюрприз». Во избежание короткого замыкания и других неприятностей лучше заглянуть под крышку стеновой розетки и убедиться в абсолютном соответствии международным стандартам.
Стеновую розетку желательно заменить на более надежную и практичную клеммную барьерную коробку. Это еще одна возможность спокойно разобраться в цветах и символах и правильно подключить бытовую технику.
Замена и временный ремонт монолитной вилки
Основная причина поломки многих электровилок связано с нарушением целостности соединения штырей с проводами кабелей. В большинстве своём современные электробытовые аппараты укомплектованы монолитными электроштепселями. Говорить о серьёзном ремонте этих изделий нельзя. Существует способ временного поддержания работоспособности изделия: — Разрезать остов вилки в предполагаемом месте разрыва связи проводов и штифтов.
Восстановить контакты можно так: а) скрутка; б) припаять к штифтам.
Провести обмотку остова вилки специальной лентой.
Во избежание удара электротоком, возникновения коротких замыканий и пожаров, по возможности, быстро заменить негодный штепсель на новый.
Подключение электроплит hansa, electrolux, bosch, zanussi и других
Электроплиты уже давно вошли в наш обиход, но, к сожалению, далеко не все знают, как их подключать.Итак, если Вы приобрели одну из таких плит и собираетесь самостоятельно ее подключить, данная статья вам в этом поможет. В ней мы, пошагово, постараемся объяснить, как это сделать грамотно, а главное безопасно!
Так же стоит отметить, что хоть электроплиты и считаются бытовыми, но потребляют достаточно большую мощность — это стоит учитывать как при монтаже, так и при дальнейшей эксплуатации нагревательных электроприборов в быту.
Перед установкой, внимательно ознакомьтесь с содержанием инструкции по монтажу. Если какие-то пункты вызвали у вас сомнение, то лучше доверить монтаж квалифицированному электрику. Помните, что гарантия завода производителя не распространяется в случае подключения электроплиты с нарушением правил и норм по монтажу электрооборудования.
Предлагаем рассмотреть, как правильно выбрать комплектующие для монтажа: кабель, вилку, розетку, автоматический выключатель. Подключить электроплиту и духовой шкаф к однофазной, двухфазной, трехфазной сети электропитания напряжением 220 и 380 Вольт своими руками.
Нюансы подключения встраиваемых кухонных плит разного типа
Встраиваемая варочная поверхность, в том числе и газовая, подключается к отдельно выделенной электролинии с заземлением и розеткой, выдерживающей ток в пределах 32-40 A. Используемый кабель должен иметь три медных жилы с сечением не менее 4 мм2. В городских квартирах в основном используются газовые или комбинированные варочные поверхности. Индукционные или ТЭНовые панели, как правило, устанавливают в домах, где нет возможности подключения к газовой магистрали.
Шкаф для варочной панели, в котором, вместо духового шкафа, предусмотрены ящики
Подключение электрической плиты
При наличии даже минимальных знаний в электротехнике и соблюдении техники безопасности самостоятельное подключение варочной поверхности не составит труда. Прежде чем встраивать технику, необходимо вначале разметить столешницу, выполнить подведение отдельной электролинии с заземлением и только потом приступать к монтажу и присоединению к сети. В инструкции, которая идёт в комплекте с бытовой техникой, имеется схема, как подключить варочную панель к электросети.
Врезная двухконфорочная электроплита
Предлагаем вашему вниманию видеоролик, как установить варочную поверхность в столешницу.
Watch this video on YouTube
электрические варочные панели
Как подключить индукционную варочную панель
Принцип подключения индукционной варочной поверхности практически не отличается от монтажа обычной электрической модели. Предлагаем пошаговую инструкцию по установке данного типа кухонной бытовой техники. Для начала нужно подготовить все необходимые инструменты:
- Рулетка, линейка, угольник.
- Электродрель или шуруповёрт со сверлом Æ 10 мм.
- Электролобзик.
- Монтажный шприц с силиконом.
- Кабель.
- Вилка.
- Плоскогубцы, бокорезы.
- Набор отвёрток и гаечных ключей.
- Нож.
Инструменты, необходимые для установки варочной поверхности
Сначала размечаем столешницу в соответствии с размерами, указанными в инструкции к варочной панели. Затем просверливаем четыре отверстия по углам и с помощью электролобзика вырезаем проём. Края спила хорошо смазываем силиконом, чтобы предотвратить разбухание в случае попадания влаги.
Разметка столешницы для врезки варочной поверхности на примере индукционной плиты ELECTROLUX EHL 98840 FG (EHL98840FG)
После того как вырез сделан, поверхность спила рекомендуется хорошо обработать герметиком, чтобы столешница не разбухла от возможного попадания влаги
Рассмотрим более подробно эту процедуру. В первую очередь необходимо провести отдельную электролинию от щита и сделать подрозетник.
| Иллюстрация | Описание действия |
| Высота розетки от поверхности пола не должна превышать 900 мм. При невозможности сделать скрытую проводку кабель можно проложить в специальном монтажном коробе. | |
| Кабель от варочной поверхности выводим в электрощиток и подключаем к отдельному автомату и контуру заземления. | |
| Устанавливаем подрозетник и зачищаем концы проводов. | |
| Вставляем зачищенные провода в клеммы розетки и зажимаем контакты. | |
| Устанавливаем розетку в подрозетник. | |
| Аналогичным способом подключаем вилку варочной поверхности. Соблюдаем парность проводов, т.е. если коричневый провод («фаза») на розетке подключён слева, а синий («ноль») справа, то и на вилке должно соблюдаться такое же расположение. | |
| Поскольку мы подключаем варочную панель к однофазной сети на 220 В, то выбираем верхнюю схему, выгравированную на поверхности прибора. | |
| При помощи медных или латунных перемычек, идущих в комплекте с панелью, соединяем между собой контакты 1, 2 и 3 – «фаза» и 4, 5 – «ноль». Подключаем провода к клеммам в соответствии с цветовым обозначением. | |
| Закрываем клеммную коробку на варочной поверхности. | |
| Устанавливаем варочную поверхность в вырез, подаём питание и проверяем работу прибора. На этом установку и подключение варочной панели можно считать завершёнными. |
индукционные варочные панели
Подключение газовой варочной панели
При разметке выреза под газовую бытовую технику следует учитывать, что от стены до края прибора должно быть не менее 55 мм. Врезка в столешницу шкафа для варочной поверхности происходит точно так же, как и в вышеописанных случаях. Подключение к газовой трубе должен проводить сотрудник соответствующей службы, если, конечно, вы не хотите платить впоследствии солидный штраф и получить предписание о демонтаже. А вот электрическую часть можно выполнить самостоятельно.
Встроенная газовая панельгазовые варочные панели
Возможные причины неисправностей и их устранение
Какие могут быть неисправности при установке варочной панели? Необходимо рассмотреть самые основные:
- Самопроизвольное отключение панели индикации не реагирует на нажатие кнопок – неисправна плата управления, для устранения причины необходимо вызвать специалиста сервиса;

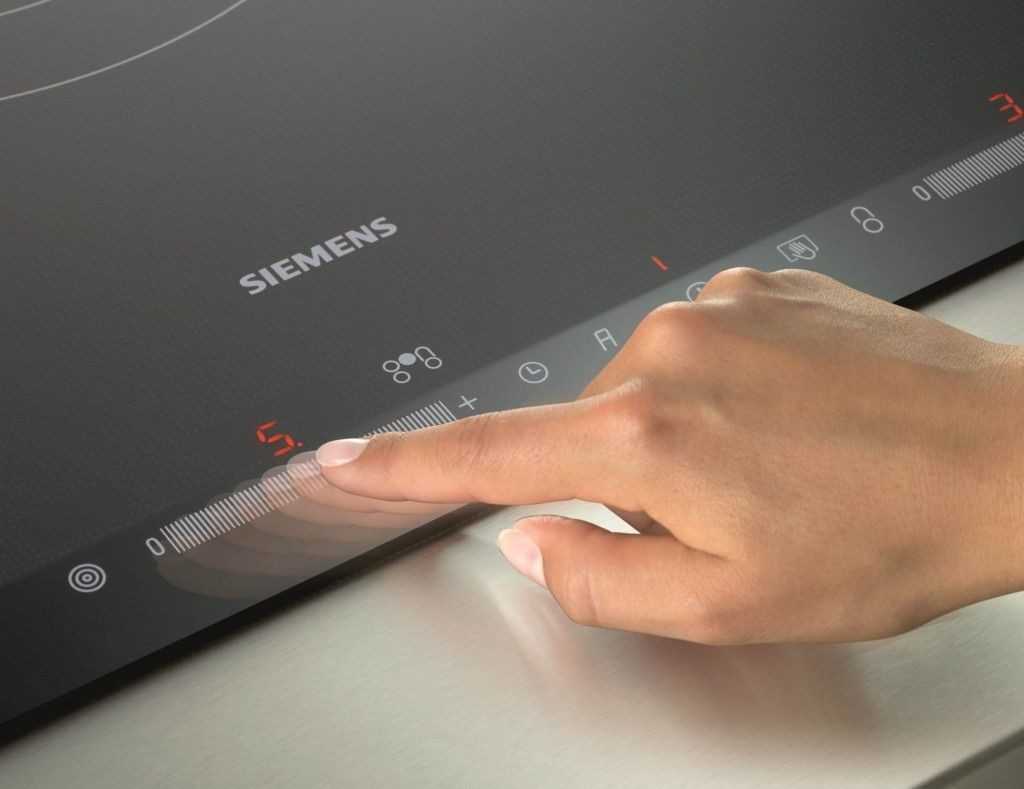

Сенсорная панель варочной поверхности
Посуда для стеклокерамических варочных панелей
Наиболее распространенный вид повреждений варочной поверхности
Повреждение предохранителя первичных соединений
Установка и подключение электрической варочной панели своими руками процесс не трудоемкий, но требующий определенных знаний и навыков в электротехнике. Для качественного монтажа необходимо иметь минимальный набор подручного инструмента и предварительно внимательно ознакомиться с инструкцией по монтажу, эксплуатации и ремонту данного бытового кухонного прибора.

Источник
Монтаж проводов для розетки
Теперь самое сложное и ответственное дело. Мы помним, что у нас две розетки в одном корпусе
Провода подключаются параллельно, как в обычных спаренных розетках на стенах.
Но есть один нюанс, на который стоит обратить внимание. В обычных розетках мы как правило наращиваем провод к последующей
По-другому в них просто неудобно. Но в обычных розетках используются провода с меньшим сечением, обычно в 2,5 мм.кв. Тем, кто имеет опыт их подключения, известно, как трудно бывает согнуть несколько проводов и придать им нужное положение в подрозетниках.
А в розетке для духового шкафа и варочной плиты кабель еще толще, а возможность для маневра еще меньше. Кабель как минимум 4, а то и 6 мм.кв. Сгибать такой кабель, придавая ему форму в розетке очень сложно. А зажимать в клеммы два кабеля и того проблемнее. Контакт может получиться не надежным, и со временем начнет искрить и подгорать, что чревато выходом электроприборов из строя, а то и просто самовозгоранием.
Есть более простое и надежное решение. Нужно пропустить весь кабель, не разрезая его, через клеммы первой розетки к клеммам второй. Для клемм первой розетки нужно лишь снять изоляцию. Сделать аккуратно это можно острым лезвием.
Сначала точно рассчитайте место, где кабель проходит сквозь клеммы, сделайте отметки и смело снимайте изоляцию. Еще раз повторюсь, кабель очень жесткий! Для качественной разметки и крепления, нужно сделать следующее.
Полностью снять клеммы с большой розетки. Для этого нужно выкрутить винты и не потерять их, и все мелкие детали связанные с ними. Продеть провода в освободившиеся места соблюдая следующие рекомендации. Верхняя и нижняя клемма для фазы и ноля. Здесь нет разницы куда вы их подключите. Главное, чтобы фаза и ноль соответствовали проводам вилки, о которой будет написано ниже. Та клемма, что чуть дальше и ближе к середине – для заземления. Все видно на фото, смотрите ниже.
Как только вам удастся продеть провода, установите платформу на уже закрепленную на стене панель и слегка зафиксируйте болтиками. Теперь расправив провода, можно делать разметку.
Оставшийся провод или кабель, называйте как хотите, расправьте так, чтобы его удобно было завести в следующую розетку, после чего обрежьте лишнее и зачистите концы от изоляции.
Теперь открепите платформу от панели на стене. Чуть выньте провода. Настолько, чтобы вам было удобно снять изоляцию для клемм первой большой розетки. Снимите изоляцию и аккуратно внедрите клеммы на место. Предупреждаю, что дело это не простое и даже ювелирное.
К сожалению отечественные технологии сильно страдают некоторой “топорностью”. Поэтому лично я, монтируя эти клеммы, пару раз выругался. Уверен, что многим из вас, этого тоже не избежать. Но все получится, я уверен.
Клеммы же розетки для духового шкафа, монтируются как для обычной розетки, заземление посередине, фаза и ноль по краям. Но учитывая жесткость провода, придется немного повозиться.
Если, сняв изоляцию с кабеля, вы обнаружите на ней слой окисления, то зачистите медь очень мелкой наждачкой для лучшего контакта. Очень мелкая — это наждачка для шлифовки стен под покраску, с зернистостью 240 или около того.
Зажав провода в клеммы, установите платформу на место и фиксируйте к крепежной планке. Запомните, а лучше запишите или сфотографируйте расположение фазы и нуля в клеммах розетки варочной панели, это вам пригодится при монтаже вилки для нее. Можно маркером сделать нужные метки прямо на белой крышке.
Теперь можно смело закрыть все крышечкой и наслаждаться работой.
Порядок подключения
Электрические и газовые приборы подключаются по-разному. Независимо от типа электродуховки есть определенный план действий. Первым делом оценивают имеющуюся проводку. Духовку к ней можно подсоединить, если провода находятся в хорошем состоянии, а сечение проводников не меньше необходимого. Также при наличии на линии рубильника или автоматического выключателя, которые в случае возникновения опасной ситуации обесточат оборудование.
Если проводка не отвечает положенным требованиям, прокладывают новую, начиная от щитка и до места, где предполагается установить духовку. На проложенной линии обязательно ставят автомат подходящего номинала.
Вначале духовой шкаф готовят к подключению. Необходимо определить класс энергопотребления техники: А, В или С. Маркировка указывает на показатель мощности вне зависимости от различных конструкционных характеристик. Мощность моделей с обозначениями А+ и А++ не превышает 0.6 кВт, потому они относятся к самым экономичным. Электрическую духовку подключают как с помощью сетевого шнура, так и без него. К электрической сети в 220 Вт прибор подсоединяют через 3-х контактную вилку с заземлением. Если в комплекте отсутствует шнур и вилка, их покупают отдельно. Розетку подбирают учитывая мощность духового шкафа. В большинстве случаев достаточно розетки с номиналом 16 А. Специалисты не советуют ставить ее на линию, к которой подсоединяют варочную панель, чтобы исключить сильную нагрузку.
Есть еще один способ подключения. При нем с проводами из стены напрямую соединяют питающий кабель. Здесь рекомендуется использовать клеммную колодку. Соединение получается надежным.
При установке нужно правильно рассчитать размеры духового шкафа и ниши
Способы подключения
Для подключения электроплиты в квартире применяют специальные разъемы, предназначенные для плит, либо использует прямое подключение, когда кабель выпускается из стены и без розетки и вилки подключается прямо на клеммы прибора.
Второй способ применяют, когда к одной мощной линии подключают несколько кухонных приборов. В этом случае от щита тянут один мощный кабель, заводят его в специальный бокс, ставят автоматы по количеству подключаемой техники и от автоматов прокладывают линии питания к каждому электроприбору.
Некоторые производители сразу подключают провод для плиты (сетевой шнур). Его подсоединяют к клеммной колодке на задней панели. Если выбран первый способ подключения, к этому шнуру подсоединяют подходящую вилку. Если второй, то заводской шнур снимают (это не влияет на гарантийное обслуживание) и подключают к клеммой колодке провод, идущий напрямую от распредщитка или автомата.
Установка вилки
Далее к кабелю подключают вилку. Силовая вилка — разборная. Откручиваете два крепежных винта, снимаете крышку с контактами. Также снимается фиксирующая планка, придерживающая кабель. С края гибкого кабеля (примерно на 5-6 см) снимается защитная изоляция, проводники расправляются, их концы также зачищаются от изоляции примерно на 1,5-2 см. Разделанный конец кабеля заводится в корпус вилки.
Так выглядит вилка для подключения электроплиты
Прижимные винты на контактах ослабляются, Проводники, если они многожильные, скручиваются в жгут. Эти жгутики закручиваются вокруг контактов, затягиваются прижимными винтами.
Распределение проводников имеет значение и подключать их надо внимательно. Верхний контакт вилки обычно подписан — сюда подключают «земляной» провод (зеленый). При подключении розетки надо «землю» подать на аналогичный разъем.
Подключение провода к электроплите
Два других контакта — это «фаза» и «ноль»
Куда какой из них подавать — не важно, но при подключении розетки «фаза» должна попадать на «фазу», «ноль» — на «ноль». Иначе будет короткое замыкание
Так что перед включением обязательно еще раз проверьте, правильно ли прикручены провода (фаза и ноль).
Место для монтажа розетки
При выборе местоположения подрозетника и самой розетки руководствуются правилами электробезопасности. Розетку, как всякое вспомогательное оборудование, не монтируют непосредственно за прибором. Подходящее место определяют либо рядом с техникой, либо над ней на расстоянии около 10-15 см.
Как определить фазу в установленной розетке
Если электроплита у вас уже стояла ранее, и розетка имеется, надо в ней найти,где располагаются заземление, фаза и ноль и соответственно подключать провода в вилке. Для определения проще всего воспользоваться индикатором напряжения в виде отвертки. Работает он просто — устанавливаете индикатор в место предполагаемой фазы, и смотрите на светодиод, вмонтированный в корпус. Если он горит, значит напряжение есть и это — фаза. Если напряжения нет, светодиод не загорается, и это — ноль.
Землю определить еще проще: это контакт вверху или внизу.
Клеммная колодка
Подключение эл. плиты напрямую через клеммы – предпочтительный способ подсоединения к сети. Контакт с электросетью в этом случае более надежен, так как обеспечивается прижимными винтами.
При подключении к клеммной колодке зачищенные от изоляции провода вставляют под металлические пластины и затягивают контакт прижимными болтами (отверткой). При этом прикладывают немалое усилие, чтобы контакт был надежным.
Провода сетевого шнура подсоединяют к колодке в соответствии с маркировкой: фазный провод – напротив фазного со щитка, нейтраль (ноль) – напротив нуля, земля – напротив заземляющего.
Правила подсоединения проводов
Существует ряд способов и некоторые правила подсоединения проводов для духового шкафа, электроплиты. Самые популярные следующие варианты:
- применение клеммной колодки;
- монтаж пружинной клеммы;
- фиксирование с применением колпачков (пластиковых);
- спайка;
- скручивание;
- применение болтов.
Главным правилом при соединении проводов является следование всем инструкциям, указанным в ПУЭ, и соблюдение техники безопасности.
Как выбрать розетку и вилку для электроплиты
Немаловажный момент – правильный выбор силовой розетки для электроплиты. Классифицируются они по нескольким признакам:
- Технико-эксплуатационным характеристикам.
- Способу монтажа.
- Конструкция и типоразмеру.
- Скрытые, они же внутренние.
- Внешние, или накладные.
- Комбинированные.
Скрытые модификации устанавливаются внутри стены, в специально проделанных углублениях. При их монтаже используются особые крепёжные приспособления – подрозетники. Накладные устанавливаются непосредственно на стену, без заглубления в неё. Они используются, в частности, в деревянных домах, где установка скрытых розеток запрещается из соображений пожарной безопасности. Комбинированные варианты могут монтироваться как скрытым, так и внешним способом.
По своей конструкции розетка для подключения электроплиты отличается от обычных, используемых для остальных бытовых приборов. Это касается формы и количества отверстий под штепсель. Силовая вилка для электроплиты имеет особые стандарты: три штекера плоской формы – для однофазной сети, и пять круглых штекеров – для трёхфазной
При покупке устройства, следует обратить внимание, чтобы розетка и вилка идеально подходили друг к другу
В качестве дополнительной комплектации, розетки для варочных плит могут совмещаться в один блок с обычными розетками. Это удобно, если помимо электропечи требуется одновременно подключать вытяжку, микроволновку, или другие кухонные приборы. Также они могут снабжаться откидной крышкой, защищающей находящиеся под напряжением клеммы от случайного попадания влаги. Имеются также модификации, снабжённые внутренним устройством отключения при перегрузке. Здесь оно выступает дублирующим элементом УЗО, установленного в электрощитовой.
Схемы подключения
Для подключения электрических плит применяют одну из трех схем: однофазное, двухфазное или трехфазное подключение.
Однофазное подключение
Это наиболее часто используемый метод. Обычно применяется в многоквартирных домах. Для однофазных соединений схема имеет вид, указанный на картинке ниже.
Клеммы от 1 до 3, а также 4-я и 5-я стыкуются через медные перемычки с 6-миллиметровым сечением. Перемычки входят в комплектацию, если приобретена современная модель электроплиты.
Жила фазы может быть разных цветов, в том числе коричневого, серого или черного. Фазную жилу подключают к клемме под номером 1,2 или 3.
Нуль (чаще всего синий цвет) соединяют с 4-й или 5-й клеммой. Заземлительный провод (на схеме он изображен в зелено-желтой окраске) присоединяют к 6-й клемме.
Болты следует закручивать до упора. Если пренебречь этим требованием, клеммы воспламенятся.
Фазную жилу в вилке и розетке направляют на клемму L, а нуль — на клемму N. Заземлительный провод подают на клемму с маркировкой PE или Earth.
Двухфазное подключение
Схема двухфазного подключения представлена на картинке ниже.
Двухфазные варианты применяют достаточно редко. Например, схема может выглядеть как присутствие фаз A, C и отсутствие фазы B. В таком случае клеммы 1 и 2 объединяют перемычкой, через которую подключают фазу A. На 3-ю клемму направляют фазу C. Последующие действия такие же, как и при подключении однофазным методом.
Трехфазное подключение
Схема подключения с тремя фазами изображена ниже.
Мощные 3-фазные розетки наиболее распространены в частном жилом секторе. Провод питания в таких схемах имеет 4–5 жил. Напряжение между нулем и фазами равно 220 вольт, а между фазами — 380 вольт.
В трехфазных схемах фазы A, B, C направляют на клеммы под номерами соответственно 1, 2 и 3. Клеммы 4, 5 и 6 соединяют так же, как и в однофазном подключении.
Сборка схемы подключения
Итак, все материалы готовы, можно переходить к сборке. Вот схема подключения всех приборов.
В бокс устанавливается двухполюсный автоматический выключатель. У автоматов есть одна особенность – это возможность подсоединять к ним приборы с разных сторон
То есть, неважно, куда вставляется питающий кабель, а куда отводящий.
С одной стороны к автомату присоединяются фаза и ноль от питающего провода для духовки. Так как автомат выбран на 16 А, соответственно он будет отключать духовой шкаф, если в нем появились токи большой силы.
С другой стороны точно по модулям те же фаза и ноль только по два провода. Один будет соединяться к варочной панели, второй является питающим проводом от распределительного щитка
То есть, это провод, который был соединен со старой розеткой. При этом вилку варочной панели срезают и проводят соединение напрямую к автомату. Кстати, некоторые модели плит вилками не снабжаются. А вот для духового шкафа лучше отдельную розетку установить. Она может находиться внутри бокса (шестимодульного) или быть смонтирована на стене рядом с прибором.
Остается только соединить заземляющий контур, для этого и была установлена внутрь бокса шинка. То есть, к ней одновременно соединяются заземляющий провод, идущий от распределительного щита, заземление от духового шкафа и варочной панели.
Один будет соединяться к варочной панели, второй является питающим проводом от распределительного щитка. То есть, это провод, который был соединен со старой розеткой. При этом вилку варочной панели срезают и проводят соединение напрямую к автомату. Кстати, некоторые модели плит вилками не снабжаются. А вот для духового шкафа лучше отдельную розетку установить. Она может находиться внутри бокса (шестимодульного) или быть смонтирована на стене рядом с прибором.
Остается только соединить заземляющий контур, для этого и была установлена внутрь бокса шинка. То есть, к ней одновременно соединяются заземляющий провод, идущий от распределительного щита, заземление от духового шкафа и варочной панели.
Можно провести соединение по-другому. Для этого потребуется только автомат на 16 А, через который будет подсоединяться духовка. Но в бокс придется кроме шинки для заземления установить дополнительно шину для фазы и нуля. То есть, в боксе будет три шины, поэтому для этого придется выбрать приспособление побольше. К примеру, на шесть модулей.
- К фазной шине подключаются: питающий провод (имеется в виду его фазный провод), питающий провод варочной панели и провод, подключаемый к автомату.
- К нулевой шине подключаются ноль от питающего провода, от варочной поверхности и провод, идущий на розетку для духового шкафа.
- От автомата проводится провод до розетки.
Бокс лучше установить где-нибудь внизу под цоколем кухонного гарнитура, чтобы его не было видно, и чтобы его никто не трогал.
В принципе, это самые правильные решения в этой ситуации. Но есть вариант лучше. Если делается ремонт квартиры, и решено приобрести встраиваемую технику, то оставьте старый кабель для варочной панели. А для духовки проведите новый с нужным сечением. И установите на линию отдельный автомат на 16 А. То есть, на стене у вас получатся две розетки. Каждая питает свой прибор. Это идеальный вариант для подключения духовки и варочной панели.
Добавим, что сегодня электрические цепи снабжаются защитными приборами разного вида, где автомат играет важную роль. Он отключает подачу электроэнергии на бытовую технику, если в сети образовался ток повышенной силы. От этого тока перегорают несущие электрические цепи. Но есть еще один прибор, установка которого сегодня считается обязательной. Это УЗО (устройство защитного отключения).
Необходимо он для того, чтобы человека не ударило током, когда есть пробой в электрической цепочке, и напряжение передается на металлические корпуса той же духовки или варочной панели. Дотронувшись до металла, человека бьет током. Если стоит УЗО, то он на себя забирает эти блуждающие токи. Этот защитный прибор можно установить внутри распределительного щита или около розетки, где монтировался бокс.
Советы, Электрика
Практика подключения
Важно! Если у панели и у духовки есть электрические вилки на кабелях питания, их срезать нельзя. Этим вы нарушите правила гарантии и потеряете её
Поэтому два варианта подключения.
Вариант 1. Электрических вилок нет
Имеем два бытовых прибора, с кабельными выводами для подключения питания. Очень правильно сделать так:
Подготовить кабели бытовых приборов к подключению. Для подключения панелей и духовых шкафов используют электрические шнуры, типа, ПВС. Жилы шнуров многопроволочные. Для лучшего контакта на концы жил, нужно установить обжимные гильзы или контактные клеммы.
Установка гильз требует специального инструмента, но он стоит того, чтобы обеспечить надежное подключение.
Качественное подключение панели
Безобразное подключение панели
Для подключения мощных бытовых приборов, забудем о скрутках и пайках. Используем специальные клеммники, под названием, барьерные клеммные колодки.
Барьерная колодка
Если нужна красота, прячем колодку в распределительную коробку, которую подбираем по внешнему виду.
Статья по теме: Размеры встроенных духовых шкафов: как не ошибиться с встройкой
Можно ли подключать кабель духового шкафа к колодке варочной панель?
У варочной панели довольно мощная колодка для подключения. В теории можно подключать кабель духового шкафа к этой колодке. Но только в теории. На практике, лучше этого не делать. Варочная панель стоит гораздо дороже барьерной колодки и не нужно её использовать для расключения проводов.
Итог подключения приборов без вилок и розеток
Получаем такое подключение. Питающий кабель подключается к барьерной колодке. Шнуры питания от варочной панели и духового шкафа, подключаются к той же барьерной колодке с соблюдением цветности жил. Соответствие цветов жил их назначению, смотрим в документации.
подключение варочной панели и духовки
Примечание. Некоторые модели встроенной техники не комплектуются кабелями питания. Для них нужно купить гибкий питающий шнур, нужного сечения, например, ПВС.
Вариант 2. Электрические вилки (вилка) есть
Важно! Подключение по типу вилка-розетка допустимо, если сила тока при работе прибора не более 32 Ампер. Если прибор более мощный, контакты розетки будут греться и возможно возгорание
В этом случае используем шлейфование розеток. От розетки для варочной панели, прокладываем шлейф, кабелем того же сечения, ставим розетку и подключаем духовой шкаф.
Повторюсь, суммарная мощность панели и шкафа не должны превышать возможности кабеля. Сначала расчет (выше), потом шлейф.
Почему нельзя подключать варочную поверхность к обыкновенной розетке
Всё заключается в потребляемой мощности. Даже 5 киловатт для обыкновенной розетки, запитанной от качественного медного провода сечением 2,5 мм2, будем слишком много. Конечно, большинство таблиц сечение/мощность указывают обратное: допускается мощность до 6 кВт. Но на найти сегодня действительно качественный медный провод достаточно проблематично.
Подключить варочную поверхность к обыкновенной розетке можно, но не включая на этой же линии других потребителей. И не более одной конфорки. Но перед включением следует убедиться, что панель не должна быть запитана от сети с рабочим напряжением 380 В.
Совет! Не следует использовать данный вариант подключения постоянно. В скором времени кто-то забудет о правилах эксплуатации и включит дополнительный потребитель. Пробой кабеля в этой ситуации неизбежен. Или постоянное срабатывание автоматического выключателя.
Подключение розетки
Подключение электроплиты к розетке на 220 Вольт Подключение производится в соответствии с электрической схемой устройства и видом поступающего в дом напряжения. Перед подсоединением концы проводов нужно зачистить, обработать кислотой и пропаять.
При наличии в сети однофазного тока присоединение проводов производится в соответствии с маркировкой контактов или их цветовым обозначением. Желто-зеленая жила подводится к земле, красная к фазе, а синяя к нулю.
Аналогичным способом осуществляется коммуникация двухфазного устройства.
Схема подключения проводов:
- L1 — фаза А (коричневый);
- L2 — фаза В (белый);
- N — ноль (синий);
- PE — земля (желто-зеленый).
Трехфазные розетки подсоединяются к сети по такой схеме:
- L1 — фаза А (коричневый);
- L2 — фаза В (белый);
- L3 — фаза С (коричневый с белой полосой);
- N — ноль (синий);
- PE — земля (желто-зеленый).
Заключение
Правильно установить и подключить электрическую плиту не так легко, однако, соблюдая все правила, можно сделать это самостоятельно. При соблюдении всех правил можно предотвратить негативные ситуации, которые могут быть вызваны в процессе эксплуатации прибора.
Основные требования к монтажу устройства:
- Для подключения в обязательном порядке необходимо применять трехжильный кабель из меди сечением от 4 либо 6 мм2. Диаметр зависит от выбранной длины сетевого провода;
- Устанавливая приспособление, необходимо помнить, что для него требуется отдельный автомат;
- Осуществляется монтаж УЗО;
- Заземление аппарата происходит любым доступным методом, их насчитывается три вида.
Если индикатор загорелся, значит установка прошла правильно
По завершении установки электрической плиты на постоянное месторасположение требуется подключить ее к сети. Если весь процесс был проделан в правильном порядке, то индикатор, расположенный на панели устройства, оповестит световым сигналом о верном подключении.
Подключение должно осуществляться строго по инструкции, комплектующейся с агрегатом от завода-производителя. Пренебрегая установленными требованиями, можно лишиться всех гарантий по эксплуатации прибора.
Неправильный монтаж, выбор силовой розетки, нужного сечения питающих кабелей может привести к возгоранию электропроводки и пожару. Во избежание неблагоприятных ситуаций следует тщательно вычитывать инструкцию, приложенную к товару.
