Как перенести силовую розетку для электроплиты подключение розетки

Как правильно перенести розетку.

У некоторых людей, перед установкой оборудования в квартире, выявляется небольшая проблема — розетка расположена не там где нужно, или же не удобно включать в нее электроприборы. Желательно ее перенести. Делать это совсем не хочется при только что сделанном ремонте.

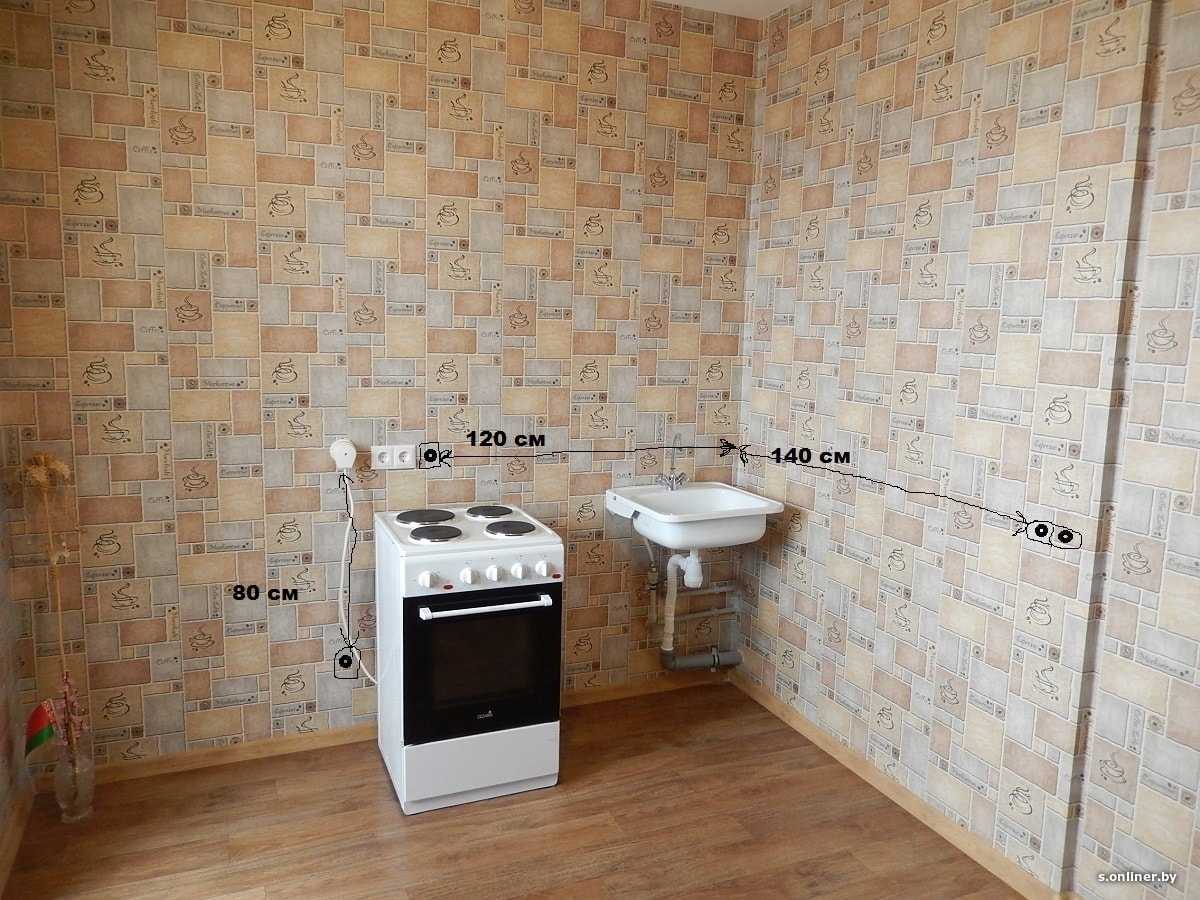

Существует несколько вариантов переноса розеток: со стены на стену, с одного место на другое по высоте и по горизонтали, с комнаты в комнату.

Перед началом работ необходимо приготовить соответствующий инструмент: перфоратор, индикатор, отвертки, молоток, зубило, коронка по бетону под розеточные проемы.

Проведение работ по переносу розетки:

• — для начала нужно обозначить новое место установки розетки и сделать разметку под канал для прокладки кабелей;

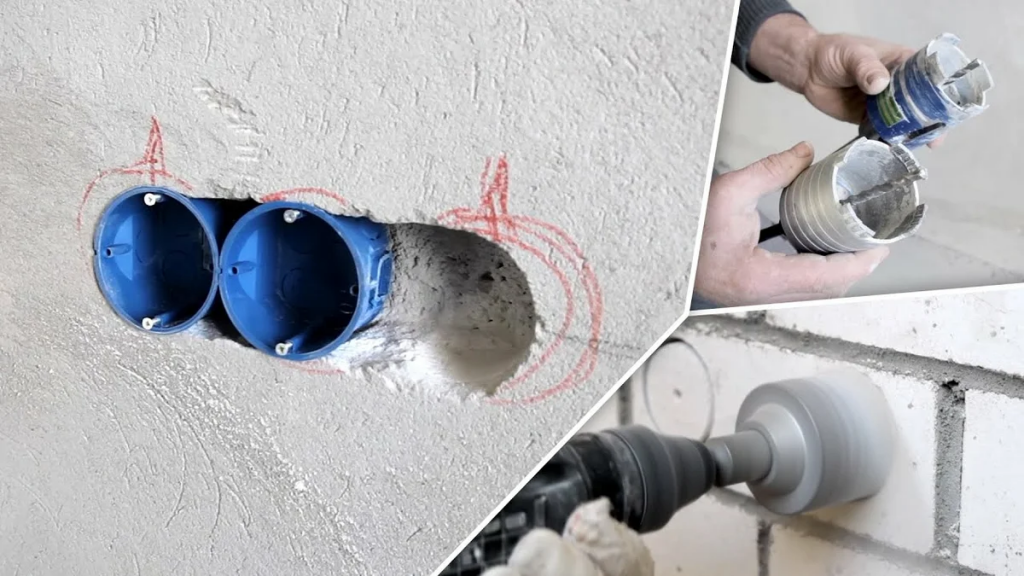

• — затем вставить коронку по бетону в перфоратор и сделать проем для коробки розетки. При помощи зубила и молотка выбить остатки бетона с проема и установить коробку;
• — отключаем электричество с автомата в распределительном щитке и проводим демонтаж розетки;
• — если розетка переносится на такое расстояние, что провода не хватает, необходимо его удлинить. Для этого нужно осуществить гильзовую стыковку проводов;
• — делаем канавку для прокладки проводов;
• — вставляем коробку на новое место и заводим провода туда;
• — подключаем розетку к проводам и устанавливаем ее на место;
• — старые отверстия замазываем гипсовой штукатуркой.

Подготовка щитовой

Силовые розетки и вилки для электроплит обязательно должны быть заземленными, т. к. эти силовые коммуникации являются областью повышенной опасности. В большинстве квартир и домов до 50-х годов постройки заземление не устанавливалось, поэтому стоит пригласить профессионального электрика для консультации. Также проследите за тем, чтобы штепсельная розетка была оснащена специальной клеммой заземления.

Важные требования к электрической сети и проводке:

1. Для подключения розетки нужно обязательно использовать отдельный защитный автомат – он устанавливается перед счетчиком и необходим для дополнительного контроля работы этого электрического прибора. Оптимальным вариантом будет, если силовая розетка будет подключена через дополнительный щиток – это оградит проводку от перегрузок;
2. Провод, подведенный к розетке, должен иметь сечение больше, чем 6 мм 2 ;
3. Согласно требованиям ПУЭ проводка в помещении должна быть медной, старая советская алюминиевая не подойдет. При необходимости потребуется полностью её менять;
4. Если проводка однофазная, то провод должен иметь три жилы, если трехфазная – то пять;
5. Электрическая розетка и кабель подбираются исходя из характеристики сети и параметров конкретной электроплиты;
6. Стационарная плита не нуждается в дополнительной защите при помощи УЗО тем более, что это устройство может успешно заменить автоматический защитный выключатель.

Монтаж розетки для электроплиты Electrolux и других марок может осуществляться на любой поверхности, устойчивой к нагреванию и не распространяющей горение (покрытие под ГВЛ, бетон, кирпич). Древесина и сайдинг-панели не подходят.

Необходимые инструменты и чем заменить недостающие

Хороший инструмент в разы ускоряет выполнение работы. При желании можно обойтись и подручными средствами, но тут надо смотреть, стоит ли потеря времени сэкономленных денег, за которые можно было бы взять нужный инструмент в аренду.

• Штроборез. Помогает быстро сделать штробы – работает в паре со строительным пылесосом и не оставляет пыли. Свой штроборез это редкость, поэтому он может быть заменен болгаркой с диском по бетону или перфоратором, но пыли от них будет много.
• Мощная дрель с насадкой для высверливания отверстия под подрозетник. Можно заменить сверлом по бетону – насверлить отверстий по периметру окружности и выбить изнутри остатки бетона. Также нужна в пару к штроборезу, если штроба идет по двум стенам – доделать 10-15 см, которые бороздодел не захватит возле угла.

В особо тяжелых случаях (нет электричества) борозду в стене получится сделать и по старинке – зубилом с молотком, но сколько на это уйдет времени, сказать сложно.

Зажимы для проводов – помогают сделать качественное соединение. При необходимости без них получится обойтись – можно просто качественно скрутить провода и обжать их плоскогубцами.

Остальное необходимо в любом случае: подрозетник, розетка, провод, плоскогубцы, нож, изолента, гипс или цемент для монтажа подрозетников и замазывания штроб.

Подготовительные работы

Чтобы перенести розетку, нужно выполнить следующие действия:

• Выбрать место под новое гнездо.
• Определяющим моментом при выборе расположения является удобство при пользовании. Однако существует ряд правил, которые подлежат исполнению:
• Чтобы подключить новую точку питания электроплиты рекомендуется использовать силовой кабель ВВГнг сечением не менее 1,5 мм2;
• Укладывать линию можно лишь вертикально, либо горизонтально. Если для проекта удобнее горизонтальное проведение кабеля, то штробить следует в 200 мм от потолка и 100 мм от балок и карнизов. А если вертикально – то отступить нужно 100 мм от дверей, оконных проёмов и углов помещения;
• Расстояние от пола должно равняться не менее 50 см и не более 80 см. Радиаторы, стальные трубопроводы и газовые плиты должны находиться на расстоянии более полуметра;

• Чтобы наиболее рационально выбрать место расположения новой точки рекомендуется предварительно нарисовать схему её подключения.
• Штробим стены и делаем выемку под «стакан».
• Для установки нового подрозетника, необходимо сделать штробу для прокладки кабеля и подготовить место, где будет располагаться «стакан». Чтобы просверлить такое отверстие, потребуется специальная коронка, а если таковой нет, то можно воспользоваться перфоратором, у которого есть ударное сверло или болгаркой. Работу не выполнить без определённых навыков владения оборудованием.

Способы проложить проводку без штробления

1. Вытянуть старую и протянуть новую

Раньше широко использовали метод протягивания проводов в существующих каналах. Суть в том, что новый провод прикрепляется к старому в одной точке (в розетке или распределительной коробке), и старый тянут в другой точке, протягивая так на его место новый.

В этом случае вы действительно меняете старую проводку, но лучше не использовать метод протягивания – вы никогда не будете уверены в целостности проводов! Поэтому специалисты рекомендуют другие способы.

Независимо от того, какой вариант вы выберете, вам нужно будет старую проводку отключить!

Какую розетку выбрать

Розетка для бытового пользования должна соответствовать определенным стандартам. То есть, она должна выдерживать напряжение в пределах 220-240 В с силой тока 10-16 А. Для работы с другими устройствами и приборами используются розетки на 32 А с более мощными контактами.

Помимо этого, при наличии у кабеля заземления, розетка также должна иметь подобный контакт. Заземление используется обычно в помещениях с повышенной влажностью и является обязательным. В добавок, его используют для работы с приборами, вступающими в контакт с водой.

• Провода можно подсоединить к розетке при помощи клеммов либо винтов. Для винтового способа требуется провод с петлевым изгибом либо прямой конфигурацией.
• При петлевом изгибе края жил загибаются на манер петель, вставляются в зажимы и ввинчиваются при помощи винтов до конца.
• Такой способ требует скрупулезности и большого внимания, но на выходе мы имеем надежно прикрученную розетку.

При наличии прямой конфигурации с конца провода снимается изоляция, саму жилу заправляют в соответствующее ему отверстие и крепят. Использование клеммов дает гарантию того, что крепление будет производиться качественно и прослужит довольно долго.

Мнение эксперта

It-Technology, Cпециалист по электроэнергетике и электронике

Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Как перенести розетку | Заметки электрика При невозможности полностью обесточить жилое помещение для произведения демонтажа розетки воспользуйтесь специальными перчатками;. Спрашивайте, я на связи!

Шлейфование розеток

Об этом способе уместно говорить тогда, когда не предусматривается подключать электроприборы повышенной мощности (холодильники, электроплиты, микроволновые печи, стиральные машины). При этом создается перемычка от старой к новой точке. Иными словами, перенос делается общим шлейфом. Нужно помнить, что переносить можно не более 3-х точек. Если хотя бы одно гнездо повредится — выйдет из строя вся цепь. Шлейф — это не смещение розетки выше или ниже, а монтирование новой точки на максимально близком расстоянии от старой.

Безусловный плюс шлейфования — экономичность. Следует купить розетку и приготовить материалы:

• провод с нужным сечением;
• подрозетник из пластика;
• перфоратор;
• отвертку-индикатор;
• плоскогубцы;
• молоток;
• простую отвертку;
• приспособление, которым снимается оплетка.

Провод можно уложить закрытым способом (в штробе) либо открытым (внутри кабель-канала). Чтобы правильно выбрать подрозетник, нужно знать,из чего сделана стена (бетон, кирпич, гипсокартон). Для первого и второго выбираются обыкновенные, из пластика, для последнего — имеющие распорки в виде лапок.

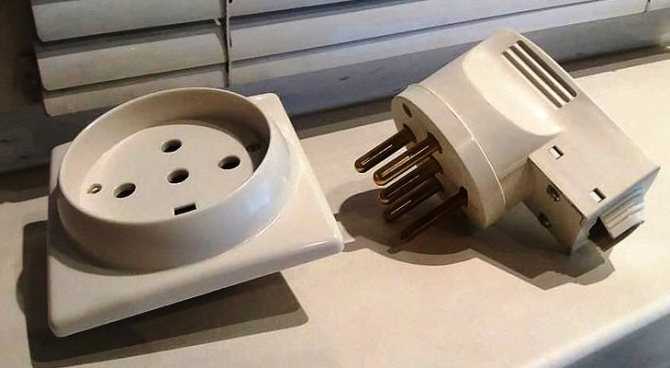

Виды силовых точек для электроплиты

@strojdvor.ru

Обыватели могут подумать, что для плиты можно ставить стандартную розетку, но это ошибочное мнение. При лучшем стечение обстоятельств она просто расплавится, но также она может спровоцировать возгорание отдельных частей домашней энергосети.

Выбирать силовую розетку надо ориентируясь на этот тип сети, собственно, как и сам подводящий кабель.

Какое освещение Вы предпочитаете

ВстроенноеЛюстра

Чтобы правильно смонтировать силовой разъём, важно уточнить у электриков информацию о типе сети и возможности заземления. Теперь можно отправляться в строительный магазин и закупаться необходимыми материалами

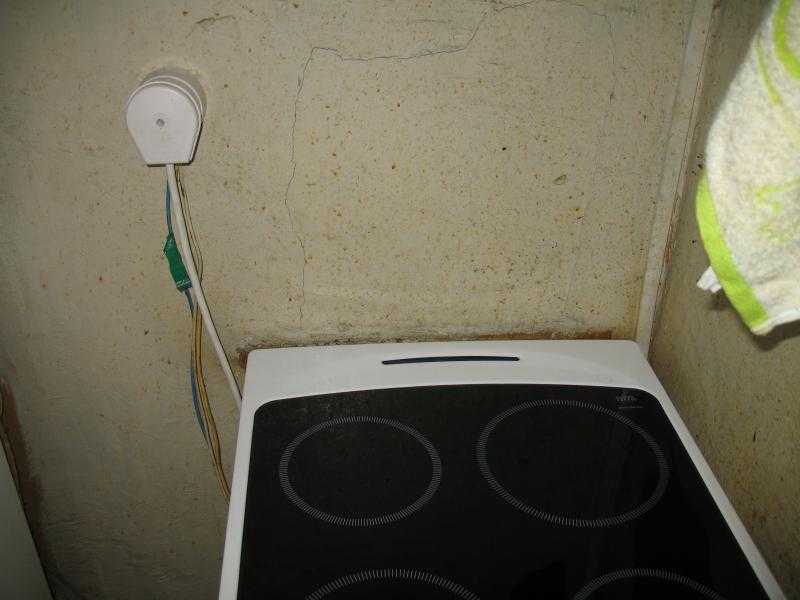

Как перенести розетку для электроплиты.

Потребность о переносе розетки для электрической плиты может возникнуть в результате полкой перепланировки кухни.

Чтобы перенести розетку для электрической плиты нужно сделать следующие шаги:

• — отключить вводной автомат или автомат к этой розеточной группы;
• — затем проверить отсутствие напряжения в розетке на кухне, в которую включалась плита при помощи тестера или мультиметра (если таких приборов нет, подойдет обычный индикатор);
• — проводим демонтаж розетки (откручиваем крышку, ослабляем распорки, держащие розетку, вынимаем ее с коробки и откручиваем провода);
• — размечаем место под новую розетку. Кабель к новой плите должен идти с распределительной коробки. Соединять их с проводами розеточной группы не желательно;
• — делаем штробу с коробки под прямыми углами. Для этого возможно нужно снять ряд плитки на кухонной стене. После этого при помощи коронки по бетону, делаем новое место под розетку. Перфоратором с зубилом убираем остатки бетона и вставляем коробку;
• — прокладываем кабель от распределительной коробки по канавке и заводим в коробку розетки. Провод нужно оштукатурить и поставить обратно плитку;
• — отсоединяем провода старой розетки и присоединяем новые;
• — подсоединяем провода к розетке и устанавливаем розетку в коробку, закрепляя ее разжимными винтами. Устанавливаем крышку на розетку.

Cпособы переноса точки подключения

Выделяют два простых способа, позволяющих осуществить перенос розеток без разрушения отделки стен:

• Путем создания шлейфа – предполагает создание перемычки от старой «точки» к новому месту подключения.
• Посредством удлинения провода – предполагает продление электрической линии в полости новой штробы.

Если же новое выбранное место гораздо дальше прежнего, можно сделать полноценную замену всей линии, проложив отдельный провод от расположенной на незначительном удалении распределительной коробки. Но, в отличие от двух выше описанных способов, прокладка новой линии требует проведения масштабных ремонтных работ.

Выбирая шлейфовый способ подключения новой розетки, учитывайте, что такое соединение является весьма ненадежным для установки трех и более силовых точек. При повреждении одного участка или гнезда неработоспособна будет вся последовательная цепь устройств. И, согласно правил ПУЭ, его не допускается применять для запитки мощных электроприборов: микроволновок, электроплит, холодильников, стиральных машин и т.п.

Еще одна негативная сторона заключается в том то, что при соединении двух розеток единым шлейфом, токовая нагрузка последовательно переходит от одного устройства к другому. А потому при включении в соединенные через перемычки розетки нескольких приборов одновременно напряжения для их работы может не хватить.

Устанавливаем розетку для электроплиты за 1 час самостоятельно

Приобретение новой кухонной плиты — приятные хлопоты для каждой хозяйки. Электрическая она или газовая — это вторично

Важно, что новенькая! Уже и рецепты лежат под рукой, чтобы опробовать новую технику, удивить и побаловать домашних. Ремонт на кухне близится к завершению

Приложено было столько усилий и вот она финишная прямая — подключение кухонной техники. Установка розетки для электроплиты — важный этап работ по подключению. Если подойти к этому вопросу со всей ответственностью, то можно произвести все работы самостоятельно.

p, blockquote 1,0,0,0,0 —>

Еще перед приобретением бытовой электрической плиты обязательно узнайте, какой тип сети питания электрооборудования в вашей квартире: однофазный или трехфазный. От этого напрямую будет зависеть, какое потребуются электроустановочное оборудование и его характеристики. Подобной информацией располагают электрики вашего ЖЭКа.

p, blockquote 2,0,0,0,0 —>

p, blockquote 3,0,0,0,0 —>

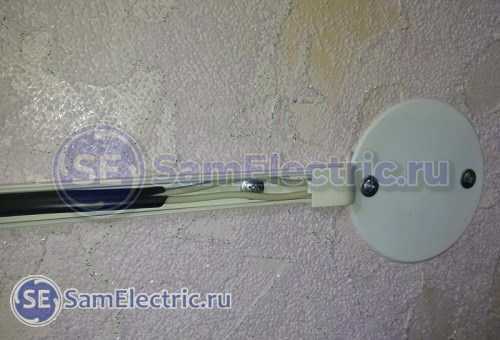

Монтаж кабель-канала

В подобных случаях я предпочитаю действовать “с конца”. Определяемся с новым местом установки розетки. Надо учесть, что длина кабель-канала 2 метра, и лучше по возможности не делать стыков, а использовать цельный канал.

Затем обрезаем кабель-канал по длине, прикладываем к стене и монтируем его:

По монтажу важное замечание. Стена – это перегородка между залом и спальней из гипсовых блоков толщиной около 60 мм

По твердости – как сплошное дерево. Поэтому можно легко обойтись без дюбелей и дополнительной пыли и шума. Используем саморезы с пресс-шайбой и острым концом длиной около 20 мм.

Применение шуруповерта очень помогает в работе и делает её красивой, быстрой и приятной.

Чтобы кабель-канал хорошо прилегал к стене, надо заранее позаботиться об отверстиях для саморезов. Обычно они уже есть в кабель-канале, но если нет, их нужно просверлить сверлом 4,2…4,5 мм.

В данном случае используется кабель-канал размером 10х15 мм. Это минимальный размер, и если будут повороты с изгибом кабеля, или кабель потолще, стоит подумать о том, чтобы взять кабель-канал пошире.

Прокладка провода.

В подготовленный «стакан» по выдолбленной штробе (канавке в бетоне) прокладывается кабель, который и запитает плиту электричеством.

Нарушением установленных норм и правил переноса розеток является наличие соединений на линии. Лучше всего её будет заменить, особенно если потребуется достаточно большое наращивание. Также настоятельно рекомендуется сделать монтажный запас при проведении кабеля от распределительной коробки, для того, чтобы избежать повторных работ, если этот провод вновь потребуется удлинить. На деле это обычно сложно реализовать, поэтому предпочтение отдаётся присоединению подобного кабеля, которое, согласно ПУЭ, может быть выполнено опрессовкой, сваркой, пайкой или при помощи сжимов. Для самостоятельного наращивания обычно используют зажимные клеммы, так как для первых трёх способов соединения требуется специальное оборудование.

Клеммы бывают:

1. Быстрозажимные или винтовые со специальными латунными наконечниками – если требуется соединить гибкие медные жилы;
2. Самозажимные – если необходимо соединить алюминиевый провод.

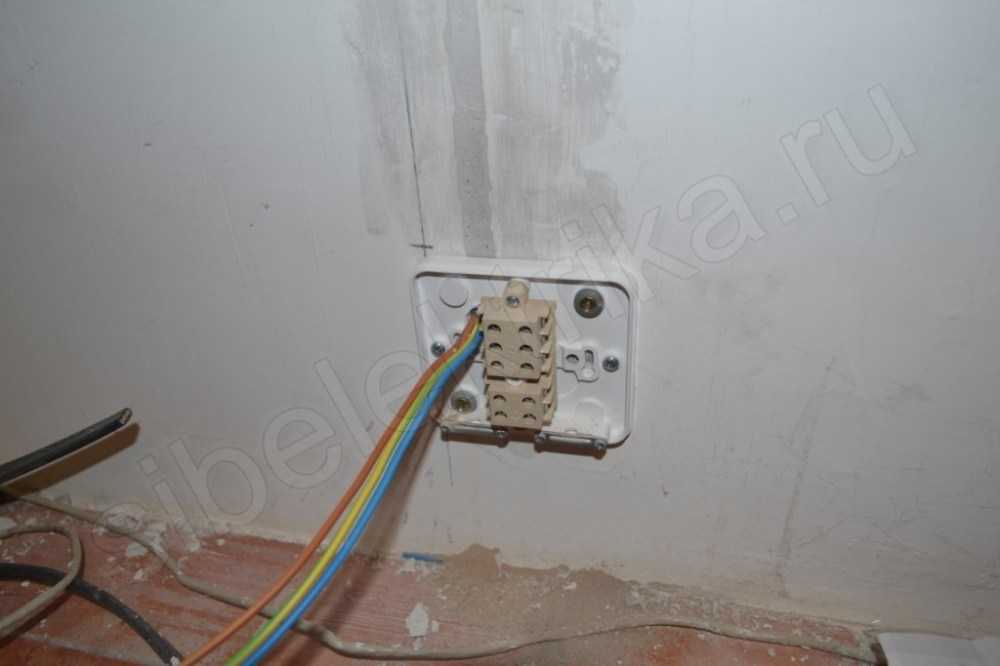

Демонтаж

Любое перемещение начинают с установки новой монтажной коробки, демонтажа старой розетки и линии её питания от распределительной коробки

При выполнении данного действия важно не повредить систему всей квартиры

Обычно в щитке делают отдельный выключатель для электроплиты. Но всё-таки настоятельно рекомендуется проверить точку питания двухполюсным индикатором напряжения.

Ход работы по демонтажу выглядит примерно следующим образом:

После снятия старой розетки важно проверить, все ли её провода остались целы и невредимы, особенно если вы обладатель точки питания с напряжением в 380 В.
Чтобы плита работала корректно, уделите особое внимание к порядку подключения фазного, нулевого и защитного провода, поскольку именно их неправильное подключение может привести к короткому замыканию.
Если изначально при проведении сети опирались на ПУЭ (Правила устройства электроустановок), то для нулевого провода должен быть использован синий цвет, а для защитного – жёлто-зелёный. Если данные подсказки отсутствуют, нужно самостоятельно промаркировать все жилы кабеля.

Когда розетка окажется у вас в руках, внимательно осмотрите все её части
Наличие, каких бы то ни было, визуальных дефектов является весомым аргументом, для приобретения нового изделия

Серьёзным поводом для беспокойства не является разве что наличие незначительного подгоревшего места в контактной части, которое можно самостоятельно убрать обыкновенной шкуркой.

Необходимые инструменты и чем заменить недостающие

Хороший инструмент в разы ускоряет выполнение работы. При желании можно обойтись и подручными средствами, но тут надо смотреть, стоит ли потеря времени сэкономленных денег, за которые можно было бы взять нужный инструмент в аренду.

• Штроборез. Помогает быстро сделать штробы – работает в паре со строительным пылесосом и не оставляет пыли. Свой штроборез это редкость, поэтому он может быть заменен болгаркой с диском по бетону или перфоратором, но пыли от них будет много.
• Мощная дрель с насадкой для высверливания отверстия под подрозетник. Можно заменить сверлом по бетону – насверлить отверстий по периметру окружности и выбить изнутри остатки бетона. Также нужна в пару к штроборезу, если штроба идет по двум стенам – доделать 10-15 см, которые бороздодел не захватит возле угла.

В особо тяжелых случаях (нет электричества) борозду в стене получится сделать и по старинке – зубилом с молотком, но сколько на это уйдет времени, сказать сложно.

Зажимы для проводов – помогают сделать качественное соединение. При необходимости без них получится обойтись – можно просто качественно скрутить провода и обжать их плоскогубцами.

Остальное необходимо в любом случае: подрозетник, розетка, провод, плоскогубцы, нож, изолента, гипс или цемент для монтажа подрозетников и замазывания штроб.

Инструкция: как перенести розетку

1. Во-первых, запомните, что приступая к работе, необходимо отключить электричество. Старую розетку следует заменить новой, накладной. Так как накладная розетка влагоустойчива и у нее имеется защитная крышка, она является безопаснее своих аналогов. К тому же, данный вид розетки используется и вне помещений.

2. Далее необходимо удалить установочную коробку и провод, идущей к ней. Кабель убирается до самой распределительной коробки. Далее нужно открыть коробку. Внутри должен находиться запас проводов. Распределительную коробку нужно очень внимательно осмотреть

Используя пассатижи, осторожно удалите соединения, выполненные сваркой

3. Посмотрите есть ли запас на спрессованном соединение. Если обнаружите его, не спеша удалите соединения. Для этого воспользуйтесь пассатижи. В случае отсутствия запаса, следует аккуратно спилить алюминиевый цилиндр, используя для этого надфиль или напильник

Соединение из проводов, осторожно раскрутите

4. Новый провод необходимо проложить по штробе (специальная выемка для шнура) от коробки и до выбранного места установки новой розетки. Ни при каких обстоятельствах не скручивайте новый между собой провода. В противном случае, из-за чрезмерного нагревания, изолирующее вещество просто расплавиться, а сам контакт – сгорит. В итоге, приближаться к стене будет чревато последствиями.

5. Если вы планируете еще и сдвинуть розетку, то вам нужно будет проложить дополнительные штробы через которые и будут проходить провода. Для этого можете воспользоваться штроборезом, с помощью которого сделайте аккуратные борозды. Глубина и ширина выемки легко регулируется. Один единственный недостаток штробореза – он не всем по карману. Но не стоит отчаиваться! Штроборез можно взять напрокат.

6. Если все же воспользоваться штроборезом нет никакой возможности, замените его обычной болгаркой. Естественно при помощи болгарки вы не сможете сделать ровные борозды

Но это не столь важно, так как вы все равно спрячете их под отделкой. Будьте готовы к тому, что пыли будет очень много. Чтобы сократить ее количества, рабочую поверхность заранее следует смочить водой

При этом вы не избежите грязи. Но, все же грязь не так вредна для человеческих легких

Чтобы сократить ее количества, рабочую поверхность заранее следует смочить водой. При этом вы не избежите грязи. Но, все же грязь не так вредна для человеческих легких.

7. Теперь распределите провода по всему периметру розетки

Работайте предельно осторожно и следите за тем, чтобы шнуры не прикасались друг к другу. Перед тем как непосредственно установить розетку, провода необходимо вдеть в прорезь. Затем розетку

Затем розетку

Подготовительные работы

Чтобы перенести розетку, нужно выполнить следующие действия:

• Выбрать место под новое гнездо.
• Определяющим моментом при выборе расположения является удобство при пользовании. Однако существует ряд правил, которые подлежат исполнению:
• Чтобы подключить новую точку питания электроплиты рекомендуется использовать силовой кабель ВВГнг сечением не менее 1,5 мм2;
• Укладывать линию можно лишь вертикально, либо горизонтально. Если для проекта удобнее горизонтальное проведение кабеля, то штробить следует в 200 мм от потолка и 100 мм от балок и карнизов. А если вертикально – то отступить нужно 100 мм от дверей, оконных проёмов и углов помещения;
• Расстояние от пола должно равняться не менее 50 см и не более 80 см. Радиаторы, стальные трубопроводы и газовые плиты должны находиться на расстоянии более полуметра;

• Чтобы наиболее рационально выбрать место расположения новой точки рекомендуется предварительно нарисовать схему её подключения.
• Штробим стены и делаем выемку под «стакан».
• Для установки нового подрозетника, необходимо сделать штробу для прокладки кабеля и подготовить место, где будет располагаться «стакан». Чтобы просверлить такое отверстие, потребуется специальная коронка, а если таковой нет, то можно воспользоваться перфоратором, у которого есть ударное сверло или болгаркой. Работу не выполнить без определённых навыков владения оборудованием.

Открытая и закрытая проводка

Различия между способами укладки видно невооруженным глазом – открытая проводка идет по поверхности стены, а для закрытой надо штробить каналы под укладываемый кабель. В подавляющем большинстве случаев используется второй способ монтажа – еще на этапе планировки квартиры или дома на плане отмечаются места установки розеток и под них в стенах пропиливаются каналы, которые потом заделываются цементными растворами.

Открытая проводка используется только если дизайн помещения выполнен в стиле ретро, если дом сделан из дерева или в некоторых исключительных случаях, когда надо обойтись без штробления стены.

В большинстве случаев, если возникнет необходимость переноса розетки с проводом спрятанным в стене, особых проблем возникнуть не должно – конечно, придется пропилить дополнительные штробы, но это в целом решаемый вопрос. Может возникнуть другая проблема – как перенести розетку на стене зашитой гипсокартоном. Если ее надо передвинуть на один-два метра в плоскости самой стены, то это достаточно трудоемкая, но решаемая задача, а когда надо установить силовую розетку, то тут либо снимать гипсокартон, либо монтировать проводку открытым способом.

Как вариант, можно не снимать весь лист гипсокартона, а вырезать в нужном месте кусок, и после завершения нужные работы и вставить его назад.

Техника безопасности при переносе розетки

Работы по переносу розеток не представляют особой трудности ни в организационном, ни в техническом плане.

Но имея дело с элементами электрической проводки важно обеспечить максимальный уровень безопасности

При самостоятельном подключении важно соблюдать четыре главных правила:

1. Подключение квартирной электророзетки допускается выполнять с применением силового кабеля ВВГнг сечением не менее 1,5 мм 2 .
2. Согласно НБП и ГОСТу укладку кабеля разрешается осуществлять только в вертикальном и горизонтальном направлениях. Горизонтально проложенные маршруты располагают, выдержав 200 мм от уровня потолка и 100 мм от балок и карнизов, а вертикальные – на удалении в 100 мм от дверных и оконных проемов, а также комнатных углов.
3. Устройства располагают на высоте от уровня пола в пределах 50-80 см. Не допускается размещать их ближе, чем на полметра от радиаторов, стальных трубопроводов и газовых плит.
4. Все соединения и ответвления электрокабеля должны выполняться через сконструированные для этих целей коробки, либо же в корпусах электромонтажных устройств, к числу которых относятся и розетки.

Перед переносом розетки на другое место необходимо определиться, где обустроена распределительная коробка, от которой запитывается «старая точка». Ключевое значение имеет и то, из какого металла выполнены жилы старой электропроводки.

Для упрощения монтажа перед началом работ опытные мастера рекомендуют составлять предварительную схему. Это позволит определить максимально рациональный вариант размещения точки подключения. На основании схемы легко будет определить участок, в пределах которого не проложена скрытая проводка.

Зная схему расположения и основные эксплуатационные параметры внутриквартирной электропроводки, монтажные работы можно будет выполнить с минимальными финансовыми и трудовыми затратами.

Соединение шлейфом

Существуют ситуации, когда подключение не предусматривает использование электрических устройств большой мощности, а владелец хочет сэкономить средства на данной процедуре. В таком случае можно реализовать вариант переноса единым шлейфом

Рис. 8: Схема соединения шлейфом

Посмотрите на схему, здесь от имеющейся розетки берутся выводы для подключения новой. То есть фаза запитывается от фазы, а ноль от нуля и розетки соединяются последовательно. Отличительной особенностью такого подключения является защитный проводник, который должен иметь отдельный вывод для каждого узла, согласно требований п.1.7.144 ПУЭ. В отличии от фазных и нулевых проводов, к заземлению запрещено последовательно подключать защищаемые объекты.

К преимуществам такого способа формирования электрической линии следует отнести меньшие затраты провода. К недостаткам относится ее низкая надежность, так как при поломке старой розетки, последующие за ней окажутся без напряжения, и малая мощность электрических приборов, которые можно к ним подключать.

Соединение шлейфом можно выполнять и на большее количество розеток, в зависимости от местных потребностей, но суммарная мощность подключенной к ним нагрузки не должна превышать нормально допустимый ток для имеющейся в электрической сети проводки.

Порядок переноса розетки шлейфом ничем не отличается от предыдущего варианта удлинения провода, за тем исключением, что старая точка подключения не демонтируется, а продолжает выполнять свои функции.

Выбор необходимых материалов

При использовании этого способа затраты материалов сводятся к минимуму.

Помимо приобретения самой новой розетки для проведения работ необходимо подготовить:

• провод соответствующего сечения;
• пластиковый подрозетник;
• перфоратор с коронкой D70 мм;
• индикаторную отвертку;
• плоскогубцы;
• молоток;
• плоскую отвертку;
• инструмент для снятия оплетки.

Сам провод вовсе не обязательно укладывать в штробе, а можно проложить открытым способом, используя для этого кабельный канал.

Выбор модели подрозетника зависит от материала основы, в которую его предполагается заглублять. Для бетонных и кирпичных стен выбирают обычные пластиковые «стаканы», а для гипсокартонных оснований – модели, оборудованные распорными лапками.
