Как сделать проходной выключатель из обычного своими руками

Инструкция по монтажу

Монтаж выключателей производится в несколько этапов. Каждый из них имеет свои особенности.

Подготовка стен

Прокладывать кабельную продукцию можно открытым или закрытым способом. Выполнение этого этапа зависит от вида выбранной проводки.

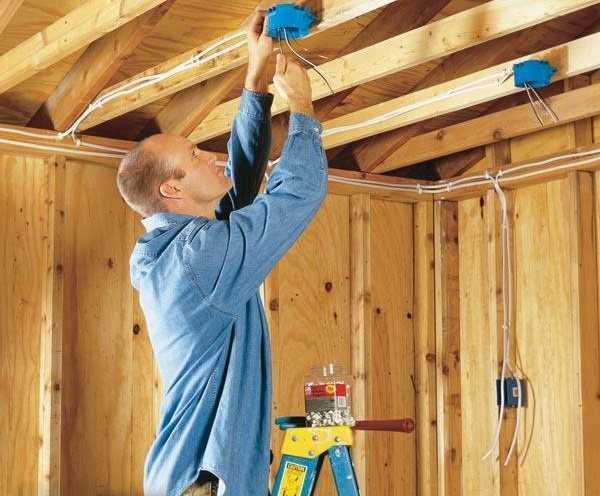

Если выбран открытый способ, надо определить места крепления распредкоробок, розеток и выключателей (на этом месте надо смонтировать площадки для установки), наметить кабельные трассы. Кабель можно крепить:

на пластиковые скобы;
на опоры (проводка в стиле «Ретро»).

Также можно укладывать проводниковую продукцию в кабельные каналы.

Крепление кабелей к стене пластиковыми скобами.
Открытая проводка на изолирующих стойках.

Если выбрана скрытая проводка, то, после определения мест установки электроприборов, в стенах надо выполнить каналы (штробы) для укладки кабеля и выемки для установки пластиковых боксов. После прокладки проводниковой продукции и вывода проводов в распредкоробки и подрозетники, штробы заштукатуриваются и выполняются работы по обустройству интерьера.

Штробление стен – самый тяжелый этап.

Подключения в распредкоробке

Провода, выведенные в распредкоробку надо подготовить – укоротить, снять общую оболочку и зачистить концы на 1-1,5 см. Сделать это можно с помощью монтерского ножа.

Проводники в распредкоробке, готовые к соединению.

Дальше надо выполнить расключение проводников согласно выбранной схеме. Соединить жилы можно скруткой (желательно, с последующей пропайкой). После этого концы надо заизолировать. Также можно применить современные зажимные клеммы.

Установка выключателя

Установка выключателя, независимо от его исполнения (накладной или внутренний) также начинается с укорачивания и разделки кабеля.

Подготовка проводов.

Потом выключатель надо частично разобрать – снять клавиши и декоративную рамку. Следующий шаг – подключение проводов к клеммам выключателя. В зажимных клеммах надо надежно затянуть винты. Пружинные зажмут провод сами.

Подключение проводников к клеммам.

Потом выключатель устанавливается на место, крепится согласно конструкции, устанавливаются декоративные пластиковые детали.

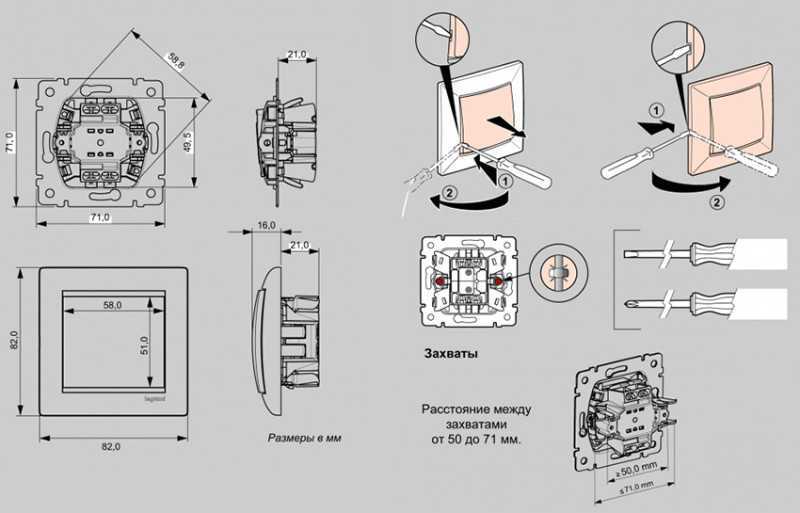

Порядок установки выключателя.

Подключение двух светильников

Вариантов подключения лампочек к одному выключателю всего два:

последовательное;
параллельное.

При последовательном монтаже лампы соединяются между собой проводом, а питающий кабель подключается к оставшимся свободными выводам – как на схеме. В некоторых случаях может потребоваться соблюдение фазировки. Тогда к входу L одной лампы подключают фазный проводник, вход N соединяют с входом L другой лампы, а нулевой провод подключают к оставшемуся свободному выводу N второй лампы.

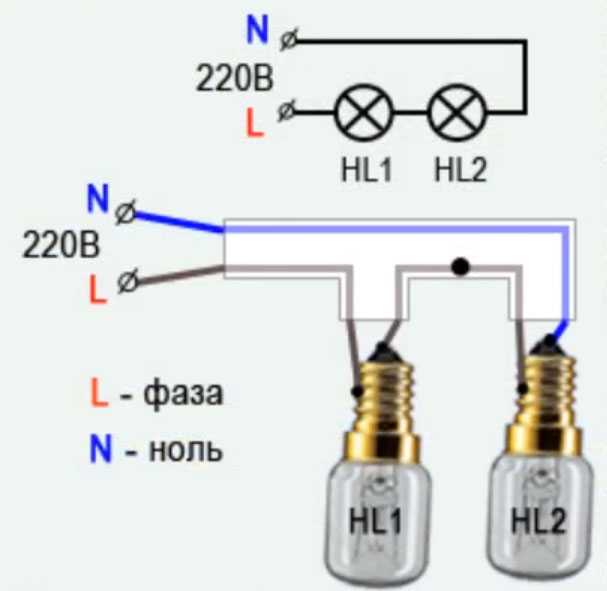

Схема последовательного соединения светильников.

Если требуется подключение двух светильников параллельно, то проводники L и N соединяют с клеммами первой лампы, к тем же клеммам подключают второй отрезок кабеля, образуя шлейф. Второй конец шлейфа подключают к выводам L и N второй лампы и т.д.

Схема параллельного соединения светильников.

Будет полезно ознакомиться: Как последовательно и параллельно соединить лампочки

Подключение проходного выключателя

Монтаж выполняется трехжильным кабелем. Для упрощения монтажных работ его жилы должны иметь заводскую цветовую маркировку. Сечение выбранного провода должно выдержать подключаемую через него нагрузку. Поскольку мощность контактов выключателя ограничена величиной 10–16 А, для монтажа чаще всего используют медный гибкий кабель с сечением проводов от 1 до 1,5 мм².

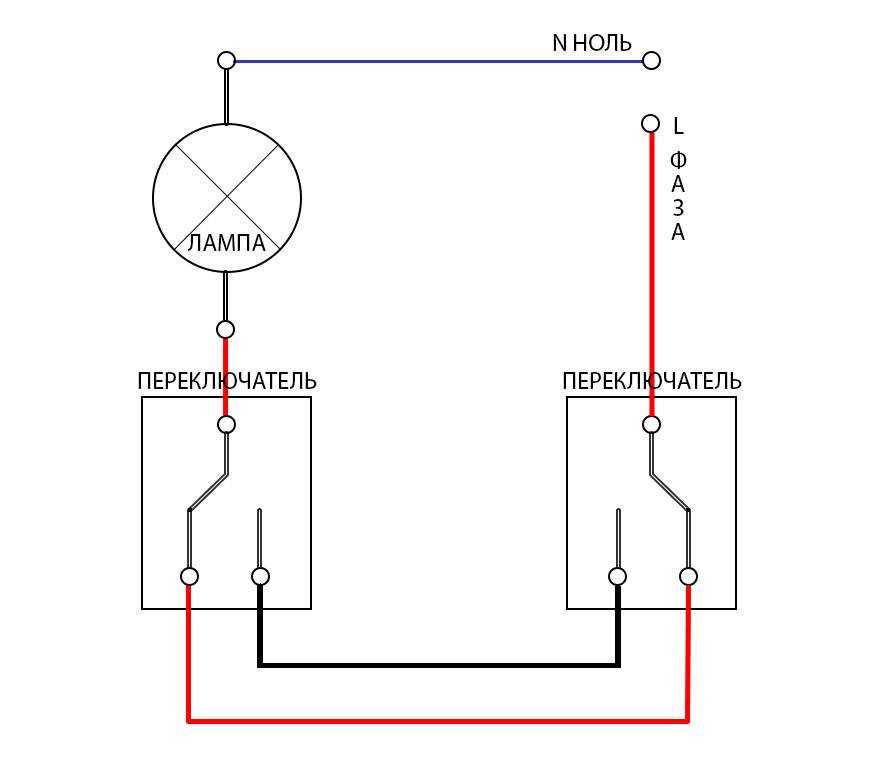

Как подключить проходной выключатель:

На проходном выключателе необходимо найти общую клемму (на схеме она обозначена цифрой «1»).
На первый выключатель, расположенный ближе всего к распределительной коробке, подводим «фазу» и подключаем ее на общую клемму «1». Для монтажа используем самый яркий провод (обычно красный или оранжевый, на поясняющем рисунке использован белый ).
Высаживаем на выходные клеммы проходного переключателя (по схеме это клеммы «2» и «3») два оставшихся провода, запоминаем соответствие цвета использованной жилы и маркировки на клеммнике проходного переключателя.
На втором выключателе выполняем подключение кабеля аналогично первому (строго соблюдаем цветовую маркировку проводов и соответствующие им клеммы переключателя).
В распределительной коробке соединяем самый яркий провод (на поясняющем рисунке это белый), пришедший со второго проходного выключателя с фазой светильника.
Два других провода, в соответствии с цветовой маркировкой, соединяем с аналогичным по цвету проводом, пришедшим с первого выключателя (например,зеленый с зеленым, синий с синим и т. д.), на поясняющем рисунке соединены зеленые и красные провода.
Нулевой и заземляющий провод в распределительной коробке сразу соединяем с аналогичным по назначению кабелем, уходящим на светильник.
Подтягиваем скрутки, при необходимости лудим, качественно изолируем оголенные участки проводов.

Также можно использовать следующее соединение:

Сборка проходного переключателя выполняется в следующей последовательности:

1. Разбираем выключатель.

2. Подключаем к проходному выключателю провода, согласно схеме.

3. Вставляем выключатель в монтажную коробку и фиксируем его в ней.

4. Закрываем выключатель защитно-декоративными накладками.

Известные производители проходных переключателей

Компания Легранд занимает лидирующую позицию на рынке электротоваров. Востребованность проходных выключателей Legrand обусловлена высоким качеством исполнения изделий, простотой монтажа, удобствами в дальнейшей эксплуатации, стильным дизайном и гибкой ценовой политикой. Единственным недостатком является необходимость в подгонке установочного места. Если оно не будет совпадать с изделием, могут возникнуть трудности при его монтаже, который выполняется согласно схеме подключения проходного выключателя Легранд.

Проходные переключатели фирмы Legrand

Дочерним предприятием Легранд является китайская компания Lezard. Однако от родного бренда у изделий остался лишь стильный дизайн. Качество сборки намного ниже, что обусловлено низкой стоимостью продукции.

Одним из ведущих отечественных производителей электротоваров считается компания Wessen, которая является частью фирмы Schneider Electric. Все изделия изготавливаются по новейшим технологиям на современном зарубежном оборудовании и соответствуют европейским стандартам качества. Модели обладают универсальным стильным дизайном, позволяющим вписать каждый элемент в любой интерьер помещения. Отличительной чертой выключателей Wessen является возможность замены декоративной рамки без демонтажа устройства.

Еще одним не менее известным производителем является турецкая компания Viko. Изделия характеризуются высоким качеством исполнения, надежностью и долговечностью, соответствуют требованиям электробезопасности и европейским стандартам качества. При изготовлении корпуса устройства применяется пожаробезопасный прочный пластик, который рассчитан на большое количество циклов работы.

У проходного выключателя, в отличие от обычного, три проводимых провода

Турецкий бренд Makel предлагает качественную, надежную, безопасную и стильную продукцию. Благодаря возможности подключения шлейфа без надобности задействования распределительной коробки, монтаж выключателей становится более простым, а дальнейшая эксплуатация – комфортной и безопасной.

Особенности конструкции

Двухклавишные устройства, для включения/выключения нагрузки, конструктивно практически идентичны одноклавишным, основное отличие заключается в механизме коммутации. Ниже, на рисунке 2, показаны основные элементы конструкции.

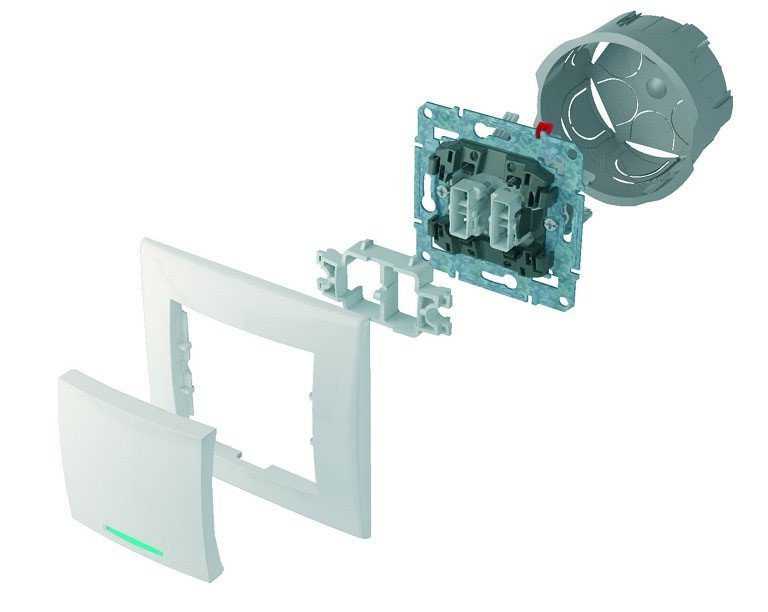

Рисунок 2. Основные элементы конструкции

Обозначения на фото:

А – клавиши;
В – внешняя панель-корпус;
С – внутренняя панель;
D – коммутационный механизм;
1 – вход;
2 и 3 – контакты для управляющих проводов, идущих к люстре.

Теперь рассмотрим, как устроена схема контактной группы коммутационного механизма, она показана на рисунке 3.

Рисунок. 3. Схема контактов двухклавишного устройства

Как видно из представленной схемы, коммутационный механизм имеет три контакта, «1» – общий вход, «2» и «3» – два управляющих выхода.

Теперь, когда мы выяснили конструкцию двухклавишных выключателей, можно переходить к схеме их подключения.

Подключение одной лампы на одноклавишную модель

Опишем способ подключения лампочки к выключателю с одной кнопкой управления. Некоторые типы обозначений, указанных на приборе:

если отмечена цифра 1, это входной фазный контакт, цифрой три помечен контакт исходящей фазы;
буквенное обозначение L — контакт входящей фазы, цифра 1 — исходящая фаза;
L – вход, стрелка – выход.

В процессе работы пригодятся следующие инструменты:

нож, чтобы соскоблить изоляцию с проводов;
отвертки с изоляцией на ручках: индикаторная и крестовая;
маркер;
изолента.

Инструкция:

Отключите электричество в автомате или на щитке.
Коммутатор монтируется туда, где был предусмотрен разрыв фазы. Провод «ноль» при этом отходит на лампочку.
Снимите с проводов изоляцию. Концы следует зачистить на 8-10 мм с каждой стороны.
Ведем фазу на входной контакт выключателя. При нормативном расположении выключателя, входная клемма должна располагаться снизу.
Фазу от осветительных приборов ведем на исходящие контактные клеммы.
Прижмите провод к контакту, затяните винты. Жила должна отходить от контакта на 1-2 мм.
Фаза от распределительной коробки подключается к фазному контакту коммутатора.
Ведем провода от выключателя к светильнику. Ноль прямо от распредщитка уводим на обод цоколя. Фаза проходит через коммутатор и подключается на центральный контакт лампочки.
Изоляция скруток проводов.
Запуск автомата.
Проверка работоспособности системы.

Выключатель ни в коем случае нельзя подключать на «ноль». Нагрузка на прибор слишком сильно возрастет. Это приведет к скорому выгоранию контактов.

При установке коммутатора на фазу, можно быстро прекратить подачу тока к конечному пользователю. Это актуально в случае возникновения чрезвычайных ситуаций. Установка переключателя на «ноль» не даст необходимого результата в экстренных условиях. Отключение в этом случае лишь разомкнет цепь, но не приведет к обесточиванию всей системы.

Раздельное освещение

Подобная схема часто используется в офисных зданиях, где нужно отдельно освещать множество локальных участков. Схема раздельного освещения не отличается особой сложностью, хотя и требует специальных знаний.

Переключатель ставят в разрыв фазы. Устройства оснащены одним вводным и двумя выходными контактами напряжения. Фазовые провода после выключателя идут к осветительным приборам. Нулевой проводник будет общим для всех источников света в помещении.

В результате нажатие на одну из клавиш приводит к включению лишь подключенных к конкретной фазе приборов. Остальные источники света при этом не включаются.

Иные схемы

Иногда возникает надобность в подключении 3 лампочек к двухклавишному выключателю. При этом схема предусматривает, что от одной клавиши будет запитываться две лампы, а от другой – третья.

Здесь особенность заключается не только в том, чтобы все соединить в распределительной коробке, нужно еще правильно подключить лампочки.

В целом схема подключения трех ламп не отличается от вышеописанной (все соединения в распределительной коробке – такие же, как и при подключении двух ламп к двухклавишному рубильнику).

Единственное, одну из создаваемых ветвей придется разделить между двумя лампами.

То есть, к каждому из двух патронов придется подвести фазную и нулевую жилу. Как это сделать – показано на схеме.

Та же особенность относится и к схеме подключения двух ламп к одноклавишному прерывателю.

То есть, вся особенность создания ветки сводится к тому, чтобы сделать подвод фазы и ноля к двум патронам.

Не обязательно, чтобы ламп, подключаемых к одной клавише — одна или две. Ниже представлены несколько схем подключений, подразумевающих наличие 3-5 ламп.

Первая из них – с одноклавишным рубильником:

Вторая схема – с двухклавишным выключателем и большим количеством ламп:

Здесь читайте: Как правильно проводить монтаж электропроводки.

Как видно – все схемы между собой сходны, поэтому правильно сделать подключения освещения не должно составить труда. Но главное при этом – соблюдение правил техники безопасности.

Схема с импульсным реле

Включение освещения с двух мест и более, может быть организовано при помощи так называемого импульсного реле. Такой вариант еще более прост в реализации.

Принцип работы импульсного реле

Прежде чем разбираться со схемой подключения такого реле, давайте разберемся, а как это, собственно говоря, работает.

Понимание процесса работы значительно облегчит подключение, и исключит вероятность ошибки:

Обычное реле имеет катушку и разомкнутый магнитопровод. При подаче напряжения на катушку, магнитопровод подтягивается и становится единым целым. К магнитопроводу жестко прикреплены контакты, которые при подтягивании магнитопровода тоже подтягиваются и замыкаются с неподвижными контактами. Если бы к этим контактам была бы подключена лампа, то она загорелась бы.

Упрощенная схема работы обычного реле

Но в обычном реле, как только исчезает напряжение на катушке, магнитопровод, а соответственно и контакты, возвращаются в исходное положение – отпадают. Соответственно наша лампа погаснет.

Импульсное реле

В импульсном реле все немного не так. При подаче напряжения на катушку, магнитопровод подтягивается и замыкает контакты. При этом контакты фиксируются в данном положении. Поэтому даже при исчезновении напряжения на катушке, они остаются в таком положении.
Для изменения положения контактов, необходимо вновь подать напряжение на катушку. Тогда контакты разомкнутся и зафиксируются в разомкнутом положении.

Кнопка для управления реле РИО-1

Кнопка для управления РИО-1 тыльная сторона

Но от кнопок питается только реле. Для подачи напряжения на лампы используется силовой контакт реле. Поэтому к нему необходимо подвести собственный фазный провод, который при замыкании контактов подаст напряжение на светильники.

Схема подключения импульсного реле

Для импульсного реле, схема управления освещением с двух мест или большего их числа, практически не отличается. Поэтому, если вам необходимо управлять освещением из трех, пяти или десяти мест, просто добавляете количество кнопок в схему.

Итак:

Прежде всего давайте разберемся с подключением самого реле. Обычно оно имеет аж шесть контактов. Их название у разных производителей отличается. Поэтому мы будем вести рассказ на примере одного из наиболее распространенных реле – РИО-1.
Сначала давайте соберем его силовую часть. Для этого, от группового фазного провода в распределительной коробке, монтируем провод к контакту «11». При срабатывании реле контакт «11» замкнется с контактом «14». Поэтому, от последнего монтируем провод к нашим светильникам.

Схема подключения импульсного реле РИО-1

Для подключения светильников нам еще потребуется подключение нулевого и защитного провода. Их мы берем в распределительной коробке, и минуя любые коммутационные аппараты, подключаем к соответствующим контактам светильника. Подключение силовой части окончено.
Теперь подключаем управление реле РИО-1. В нашем случае для этого нам потребуется две кнопки. От группового фазного провода в распределительной коробке, монтируем провод к контакту номер один первой кнопки. От нее — к контакту номер 1 второй кнопки.
От контактов номер два второй кнопки, монтируем провод к контакту номер два первой кнопки. От этого контакта прокладываем провод к реле. Здесь подключаем его к контакту «Y» как на видео.

Схема импульсного реле

Но для создания цепи на катушке нам еще необходимо подключить ее к нулевому проводу. Поэтому, от группового нулевого провода в распределительной коробке, монтируем провод к контакту «N» реле РИО-1. На этом подключение окончено, и после подачи напряжения схема готова к эксплуатации. Согласитесь, в этом нет ничего сложного.

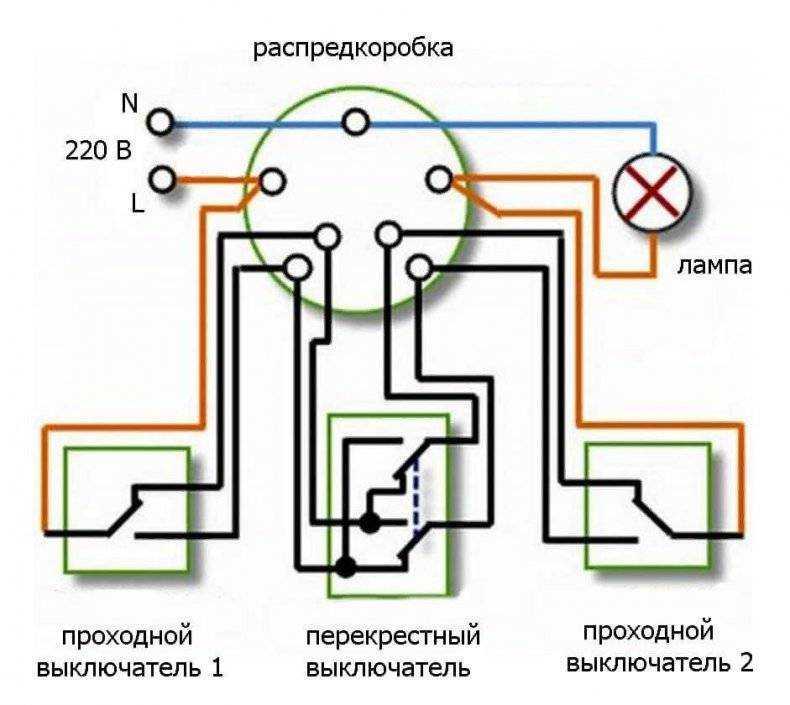

Перекидные выключатели — схема управления освещением из 3-х мест

А что делать, если вы хотите управлять одним освещением из трех точек и более. То есть выключателей в цепи будет 3, 4 и т.д. Казалось бы нужно взять еще один проходной выключатель и все.

Здесь вам на помощь придет перекидной, или как его еще называют крестовой, перекрестный, промежуточный выключатель. Его ключевое отличие состоит в том, что он имеет четыре выхода — два снизу и два сверху.

И устанавливается он как раз таки в промежутке между двумя проходными. Находите в распаечной коробке два второстепенных (не основных) провода от первого и второго проходного выключателя.

Рассоединяете их, и подключаете между ними перекидной. Те провода что приходят с первого подключаете — на вход (ориентируйтесь по стрелочкам), а те что уходят на второй — к выходным клеммам.

Всегда проверяйте схему на выключателях! Зачастую бывает, что вход и выход у них находится на одной стороне (верх и низ). Например схема подключения перекидного Legrand Valena:

Естественно сам перекидной запихивать в распаечную коробку не нужно. Достаточно завести туда концы 4-х жильного кабеля от него. А сам выключатель тем временем располагаете в любом удобном месте — возле кровати, в середине длинного коридора и т.д. Свет вы сможете включать и выключать из любой точки.

Самое главное преимущество этой схемы в том, что ее можно изменять до бесконечности и добавлять сколько угодно перекидных выключателей. То есть проходных будет всегда два (в начале и конце), а в промежутке между ними 4, 5 или хоть 10 перекидных.

Коммутация света из двух мест

Освещение проектного коридора состоит из двух световых групп, поэтому логично в данном случае применить для управления два двухклавишных коммутатора.

Соответственно, дополнительно к ним потребуются:

Метраж электрических проводников следует рассчитать после составления схемы и планировки разводки. Рекомендуется приобретать кабель с небольшим запасом.

Схема управления двумя световыми группами через проходные двухклавишные выключатели выглядит, примерно, так:

Фазный проводник подводится на двухклавишный прибор ПВ1. Этот выключатель, имеющий конфигурацию на две клавиши, соответственно, имеет две клеммы общих контактов и четыре клеммы перекидных контактов.

На первом приборе общие клеммы соединяют вместе и подключают к ним проводник фазы. Клемму 1 перекидного контакта ПВ1 соединяют проводом с клеммой 1 перекидного контакта ПВ2. Соответственно, контакт 2 ПВ1 будет соединяться с клеммой 2 ПВ2, клемма 3 ПВ1 с клеммой 3 ПВ2, а клемма 4 ПВ1 с клеммой 4 ПВ2.

Остаются ещё две клеммы на втором проходном коммутаторе. Обе – общие (common), и соединяются они по принципу: каждая на одну световую группу (Л1 и Л2) системы освещения. Уже от световых групп исходящими проводниками цепь замыкается на нулевую шину электрической сети.

Однако это лишь одно из возможных схемных решений. Так, если используется одна световая группа, можно организовать схему на одноклавишных выключателях.

Разводка с применением одноклавишных проходных выключателей выглядит более экономичной с точки зрения расхода материалов. Здесь требуется меньше провода, так как почти вдвое, по сравнению с предыдущим решением, сокращается число соединительных линий.

Но, вместе с тем, ограничивается функциональность самой системы освещения.

Тем не менее, для устройства в составе жилых помещений этот вариант может применяться наиболее часто.

Что требуется под устройство системы управления на одноклавишных выключателях?

одноклавишные коммутаторы (2 шт.);
подрозетницы (2 шт.);
распределительная коробка (1 шт.);
кабель электрический трёхжильный (метраж по расчёту).

Меры по обеспечению электробезопасности

Процесс подключения светильника

Перед тем как начать подключать устройства друг к другу и к электросети квартиры, нужно позаботиться о предотвращении травматических ситуаций и повреждения проводки.

Пошаговая последовательность:

Обесточить ветку сети, где будут проводиться работы. Сделать это можно, выключив во входном щитке коммутатор нужной группы либо основной.
Подготовить устойчивый стол, на котором будут проводиться манипуляции на большой высоте. Ввиду меньшей травмоопасности он больше подходит для этого, чем стремянная лестница.
Возле щитка на время выполнения работ нужно поместить табличку-предупреждение «Не включать»

Это особенно важно в случаях, когда местоположение щита располагает к высокой вероятности вторжения посторонних.
Проверить отсутствие напряжения на обнаженных контактах электропроводки и приборов. Это легко сделать отверткой с индикатором

Перед обесточиванием следует проверить ее работоспособность от включенной сети. Можно использовать мультиметр.

Преимущества и недостатки схемы ПВ с 2 мест

У таковой схемы включения есть преимущества и недостатки. Они вытекают из самой сути работы подобного переключателя. К преимуществам относят:

Повышение уровня комфорта. Из приведенных выше примеров исходит, что использование схемы позволяет избавиться от неудобств, возникающих в быту;
Простота исполнения. Данная электросхема очень проста в исполнении, и не требует применения какого-либо дополнительного специфичного оборудования;

Недостатком подобной реализации управления освещением называют только перерасход электроэнергии. Вспомним вышеупомянутый пример про подъезд. Войдя в него, человек включает свет, а уже поднявшись на свой этаж выключает его. Освещение будет продолжать работать на всех этажах, пока житель дома не нажмет на переключатель. Подобный расход нельзя внушительным, а когда речь идет о небольших помещениях, он и вовсе отсутствует.

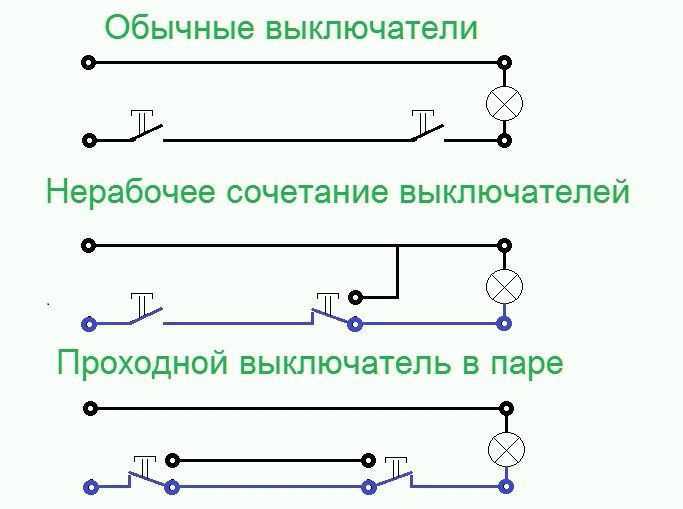

Что такое проходной выключатель?

Что же это за устройства и где они применяются? Кроме рассмотренного варианта, как подключить два выключателя на две лампочки, есть возможность получше: при помощи двух выключателей, расположенных в разных точках, управлять одним осветительным прибором.

Устройство стандартных бытовых выключателей, как правило, однотипно. Имеются два контакта – неподвижный, закрепленный на корпусе устройства и подвижный, смонтированный на коромысле. Коромысло изменяет своё положение под действием клавиши. Прибор соответственно имеет два положения «Включено» и «Выключено».

Проходной выключатель (правильнее будет назвать его «переключатель») не имеет положения «Выключено». Как видно из рисунка, он имеет положения:

включена 1 линия;
включена 2 линия.

Как своими руками сделать из обычного выключателя проходной
